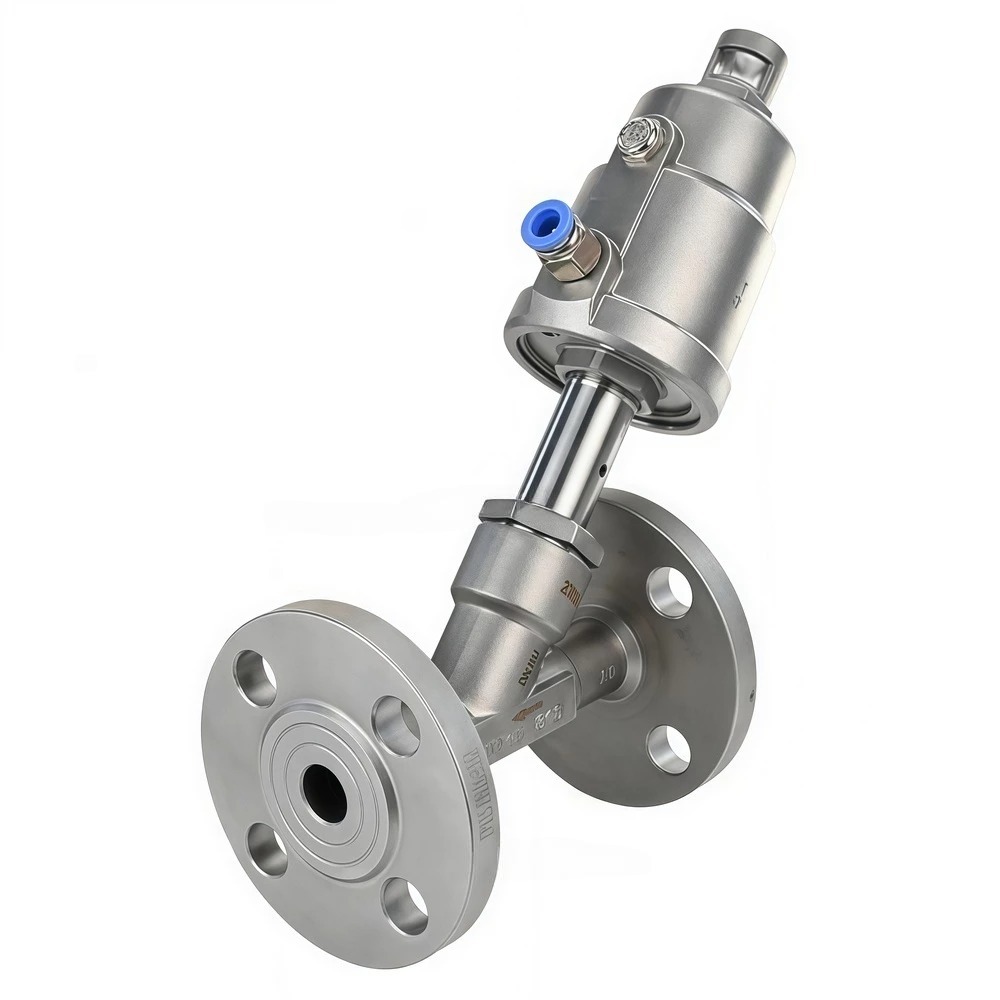

Клапан отсечной пневматический DN.ru 316P-PF Ду65 Ру16, корпус - нержавеющая сталь SS316, фланцевый, Y-образный, корпус привода - пластик (опрессовано)

Клапаны отсечные пневматические DN.ru 316P-PVF Ду15-100 Ру16 стальные, фланцевые, Y-образные предназначены для быстрого перекрытия потока рабочей среды в трубопроводе, что особенно важно в аварийных ситуациях или для оперативной изоляции оборудования. Принцип работы: срабатывание клапана происходит за счёт давления сжатого воздуха, подаваемого в пневмопривод, а возврат в исходное положение — за счет силы упругой деформации пружины, сжимающейся при срабатывании клапана. Технические характеристики клапана отсечного пневматического DN.ru 316P-PVF Ду65 Ру16, корпус - нержавеющая сталь SS316, фланцевого, Y-образного: Диаметр номинальный DN - 65 мм Давление номинальное PN - 16 бар Тип присоединения - Фланцевый Количество болтовых отверстий на одном фланце - 4 шт. Строительная длина - 230 мм Рабочая среда - вода, пар, нейтральные среды Температура рабочей среды - от -40 до +200 С° Диаметр болтовых отверстий на одном фланце - 18 мм Тип управления - пневмопривод Вес - 10.8 кг Страна производитель - Россия Клапан отсечной пневматический DN.ru 316P-PF Ду65 Ру16, корпус - нержавеющая сталь SS316, фланцевый, Y-образный, корпус привода - пластик (опрессовано) Габаритные и установочные размеры клапана отсечного пневматического DN.ru 316P-PVF Ду65 Ру16, корпус - нержавеющая сталь SS316, фланцевого, Y-образного: L - 230 мм D - 185 мм D1 - 145 мм D2 - 115 мм A - 355 мм H - 303 мм B - 18 мм B - 126 мм N - 4 K - G 1/4″ Эскиз клапана отсечного пневматического DN.ru 316P-PVF Ду65 Ру16, корпус - нержавеющая сталь SS316, фланцевого, Y-образного Материалы деталей клапана отсечного пневматического DN.ru 316P-PVF Ду65 Ру16, корпус - нержавеющая сталь SS316, фланцевого, Y-образного: № Наименование детали Материал 1 Корпус сталь CF8M 2 Плунжер сталь CF8M 3 Уплотнение плунжера PTFE 4, 5 Уплотнение штока PTFE 6 Крышка клапана сталь CF8M 7 Шток сталь CF8M 8 Крышка индикатора пластик 9 Корпус привода пластик 10 Пружина сталь 60Si2MnA 11 Поршень алюминиевый сплав АД31 12 Кольцевое уплотнение поршня VITON 13 Уплотнение NBR 14 Пружина сталь 60Si2MnA 15 Уплотнение штока VITON Эскиз материалов клапана отсечного пневматического DN.ru 316P-PVF Ду65 Ру16 стального, фланцевого, Y-образного
