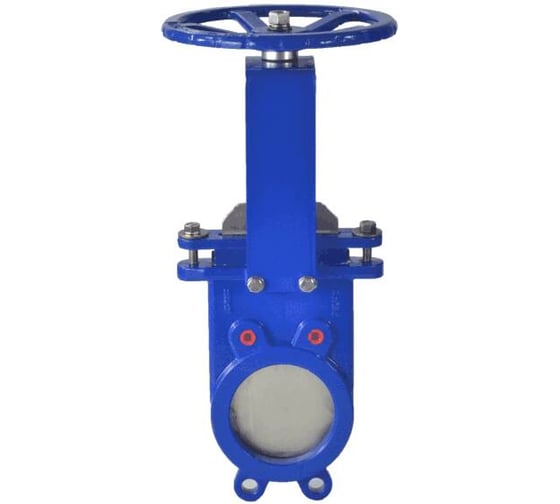

Задвижка шиберная ножевая Benarmo Ду65 Ру16 двусторонняя, межфланцевая, клин - однодисковый, шпиндель - невыдвижной, корпус - чугун, уплотнение - NBR, со штурвалом

Чугунные шиберные задвижки относятся к классу запорно-перекрывающей арматуры, где запорный элемент, выполненный в виде ножа, перемещается возвратно-поступательнми движениями, направленными перпендикулярно потоку рабочей среды. Шиберные задвижки используются в разных сферах: в очистных сооружениях, системах канализации, целлюлозно-бумажной, пищевой, энергетической, химической, горнодобывающей и многих других отраслях промышленности. Рабочими средами могут быть сточные воды, различные консистенции бумажных пульп, различные древесные массы, суспензии, порошки, пыль цементная и многое другое. Параметры задвижки шиберной Benarmo NBR со штурвалом Ду65 Ру16: Тип задвижки - Шиберная Диаметр номинальный DN - 65 мм Давление номинальное - 16 бар Рабочее давление - 16 бар Температура рабочей среды - от -20 до + 110 Тип присоединения - межфланцевый Класс герметичности по ГОСТ 9544-2015 - "A" Материал корпуса - Высокопрочный чугун GGG40/ВЧ40/EN-GJS-400-15 Материал запорного органа - Нержавеющая сталь AISI/SS 304/08Х18Н10 Строительная длина - 46 мм Класс материала корпуса - чугун Управление - ручное/штурвал/маховик Конструкция шпинделя - невыдвижной Клин - однодисковый Тип уплотнения - NBR Тип покрытия - эпоксидный порошок Цвет задвижки - Синий Вес - 8 кг Страна производитель - Китай Задвижка шиберная ножевая Benarmo Ду65 Ру16 двусторонняя, межфланцевая, клин - однодисковый, шпиндель - невыдвижной, корпус - чугун, уплотнение - NBR, со штурвалом Габаритные и установочные размеры задвижки шиберной Benarmo NBR со штурвалом Ду65 Ру16: DN - 65 мм L - 46 мм H - 322 мм D - 145 мм C - 145 мм M - 252 мм O - 80 мм N - 20.5 мм Nоб - 17 мм n - d - 2-19 мм n - M - 4-M16 Эскиз задвижки шиберной Benarmo NBR со штурвалом Ду65 Ру Материалы деталей задвижки шиберной Benarmo NBR со штурвалом Ду65 Ру16: № п/п Наименование Материал 1 Корпус ВЧШГ GGG40 2 Седловое уплотнение NBR 3 Нож Нерж. сталь SS304 4 Сальниковое уплотнение PTFE 5 Сальник ВЧШГ GGG40 № п/п Наименование Материал 6 Рамка Сталь А3 7 Гайка Латунь 59-1 8 Шток Нерж. сталь SS420 9 Подшипник Сталь Gcr-15 10 Маховик ВЧШГ GGG40
