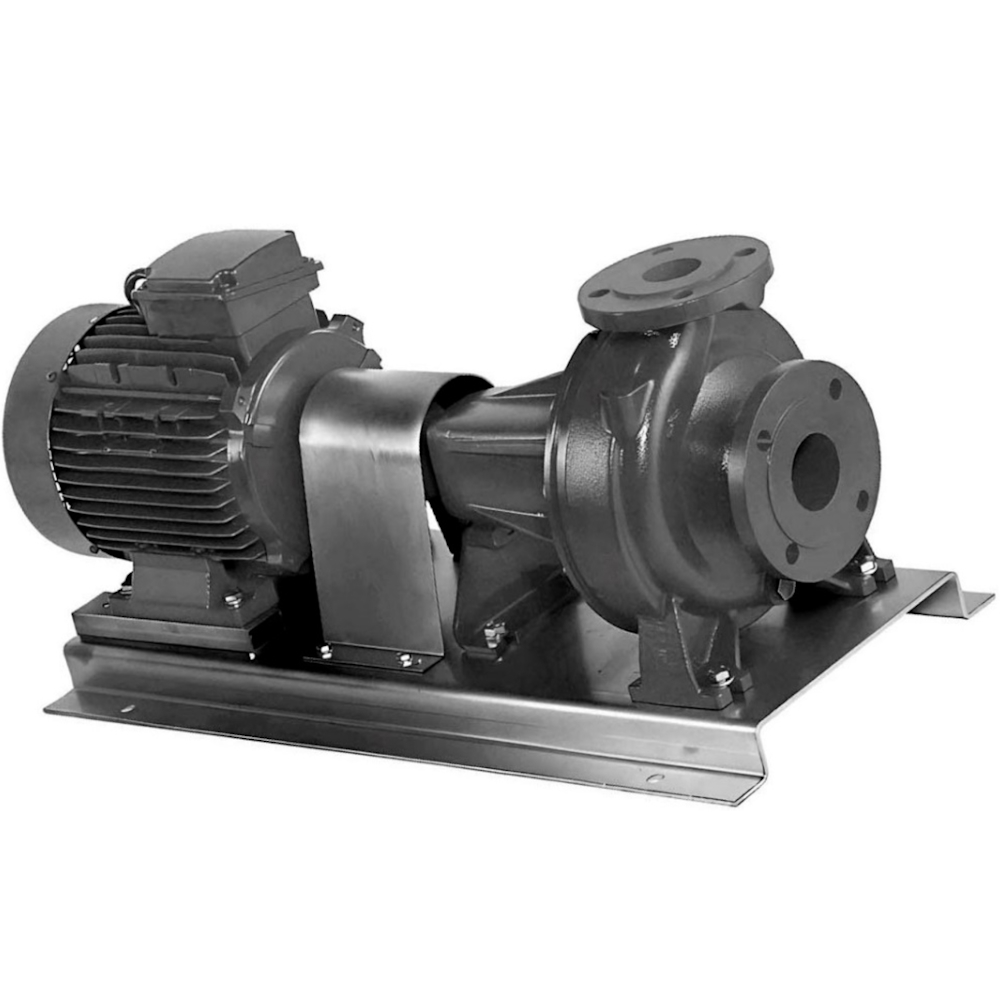

Насос центробежный, консольный ESQ К 100-80-160 поверхностный, корпус - чугун, мощность - 15кВт, напор - 32м, производительность - 100000л/мин, без рамы

Насосы центробежные консольные типа К и агрегаты электронасосные на их основе, предназначенные для перекачивания воды (кроме морской), а также других жидкостей, сходных с водой по плотности, вязкости, химической активности, с температурой от -10 °С до +85 °С, рН=6…9, с содержанием твердых включений не более 1 % по массе и размером не более 0,2 мм. Насосы (агрегаты) предназначены для замены и ремонта аналогичных насосов (агрегатов), выпускаемых ранее и другими предприятиями. Насосы, входящие в состав агрегата, относятся к изделиям вида I (восста- навливаемые) по ГОСТ 27.003-90 и выпускаются в климатическом исполнении У3.1 по ГОСТ 15150-69. Насосы и агрегаты предназначены для районов с сейсмической активностью до 7 баллов включительно по шкале MSK-64. Насосы и агрегаты выполнены в соответствии с общими требованиями безопасности по ГОСТ Р 52743-2007. Насосы (агрегаты) НЕ ПРЕДНАЗНАЧЕНЫ для эксплуатации во взрывоопасных и пожароопасных помещениях. Технические характеристики насоса центробежного, консольного ESQ К 100-80-160: Тип оборудования - насос Вид насоса - по конструкции Конструкция - центробежный, Консольный Тип привода - электрический Установка - горизонтальный Место установки - поверхностный Сегмент - промышленный Применение - водоснабжение Место применения - Водозабор Пожарный - нет Диаметр всасывающего патрубка - 100 мм Диаметр напорного патрубка - 80 мм Давление номинальное PN - 35 бар Рабочее давление - 35 бар Материал корпуса насоса - чугун Диаметр твердых частиц - 0.2 мм Перекачиваемая среда - чистая вода Назначение - водяной Производительность - 1667 л/мин Производительность - 100 м3/час Напор - 32 м Макс. высота подъема - 32 м Присоединение к трубопроводу - DN80, DN100 Частота вращения - 2900 об/мин Класс энергоэффективности - IE3 Цвет - зеленый Вес - 65 кг Серия - К Бренд - ESQ Страна производитель - Китай Страна бренда - Китай Насос центробежный, консольный ESQ К 100-80-160 поверхностный, корпус - чугун, мощность - 15кВт, напор - 32м, производительность - 100000л/мин, без рамы Габаритные и установочные размеры насоса центробежного, консольного ESQ К 100-80-160: L - 600 мм L1 - 370 мм L2 - 125 мм L3 - 95 мм H - 360 мм B - 280 мм Эскиз габаритов насоса центробежного, консольного ESQ К 100-80-160 Конструкция насоса центробежного, консольного ESQ К 100-80-160 № Компоненты 1 Гайка рабочего колеса 2 Кольцо уплотнения 3 Отверстие для выпуская воздуха 4 Корпус насоса 5 Рабочее колесо 6 Кольцо сальника 7 Крышка сальника 8 Отверстия для заливки масла 9 Вал 10 Опорный кронштейн (корпус подшипника) 11 Крышка подшипников 12 Набивка сальниковая 13 Защитная втулка вала 14 Подшипник 15 Отверстие для слива масла 16 Окно контроля уровня масла 17 Опорная стойка 18 Корпус уплотнения (крышка корпуса) Эскиз конструкции насоса центробежного, консольного ESQ К 100-80-160
