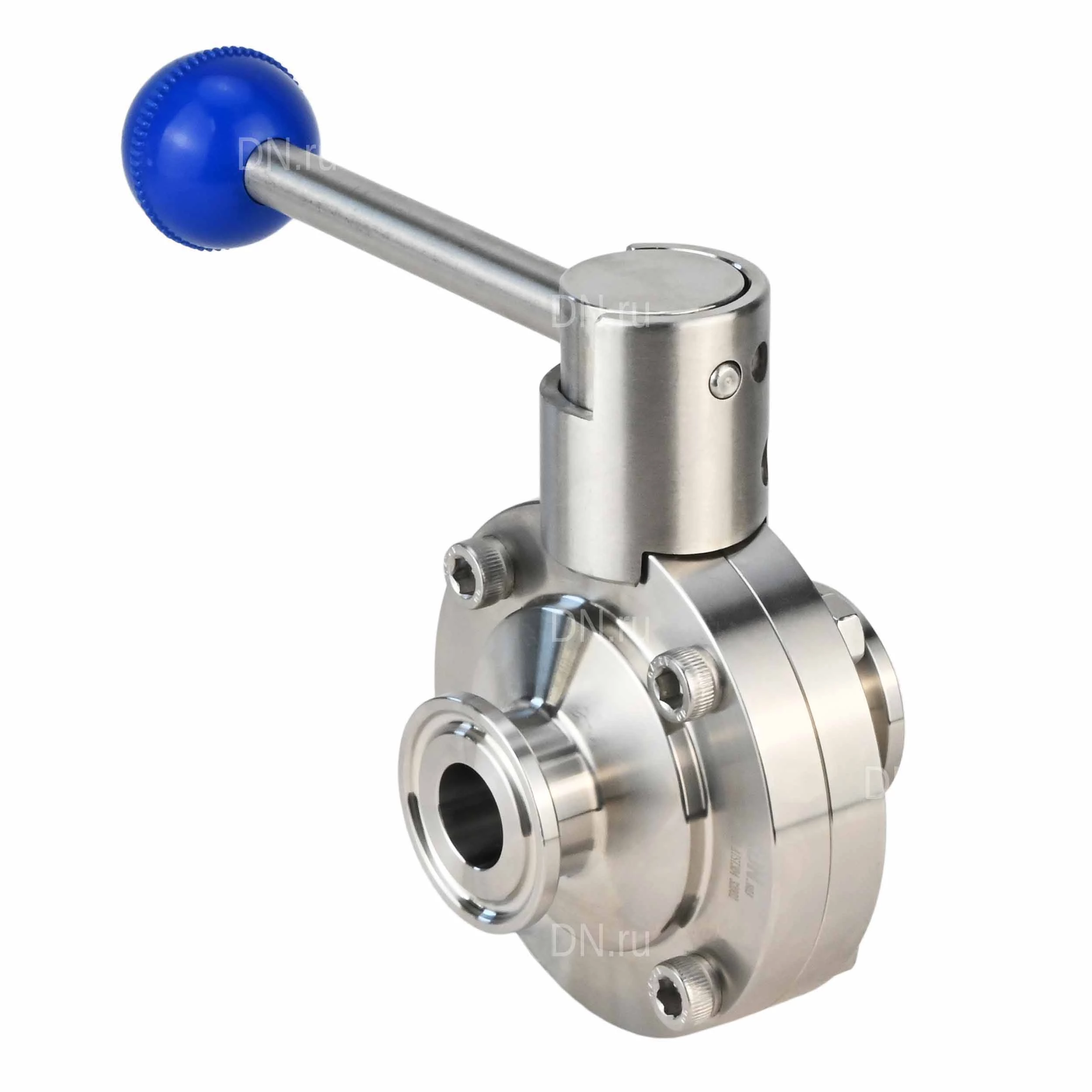

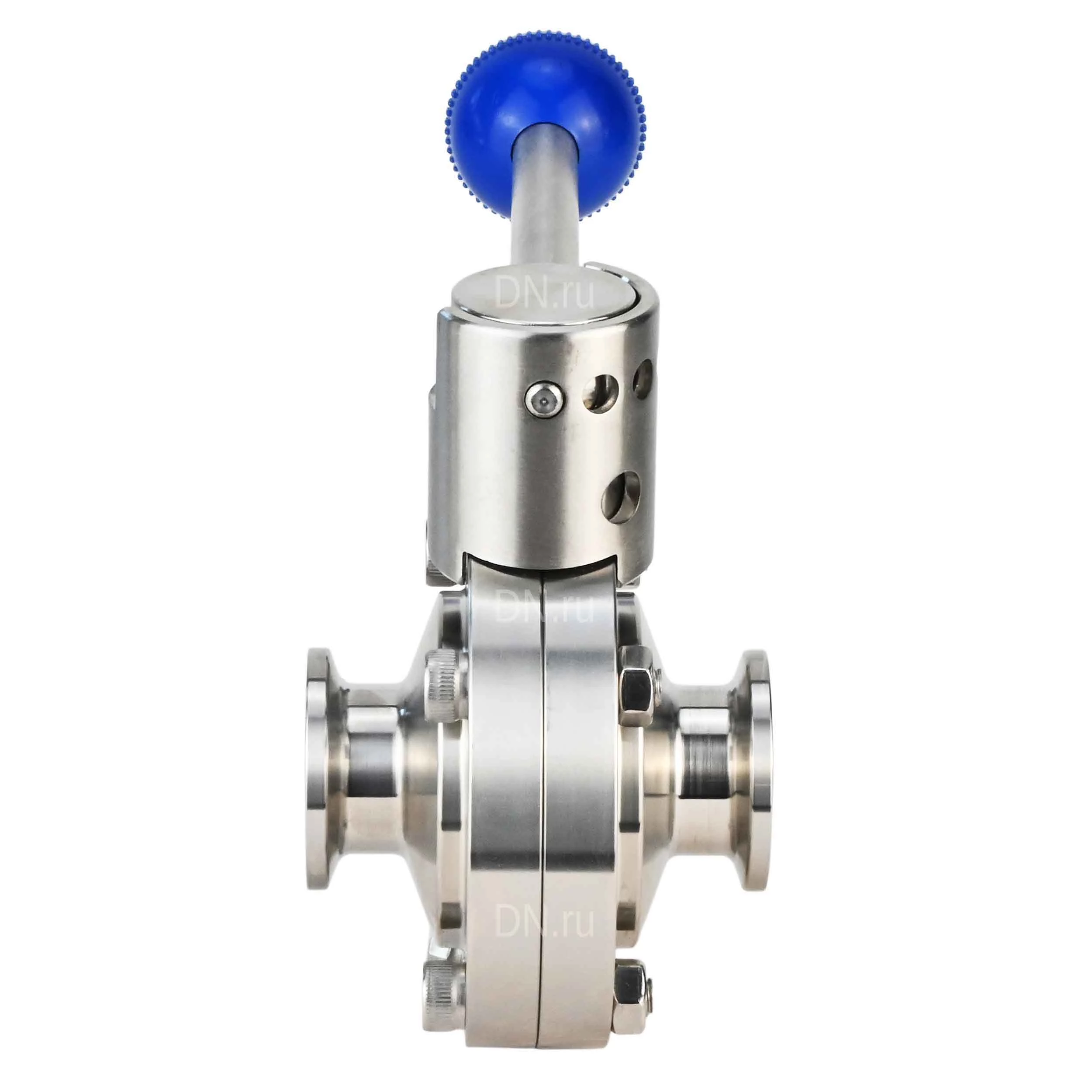

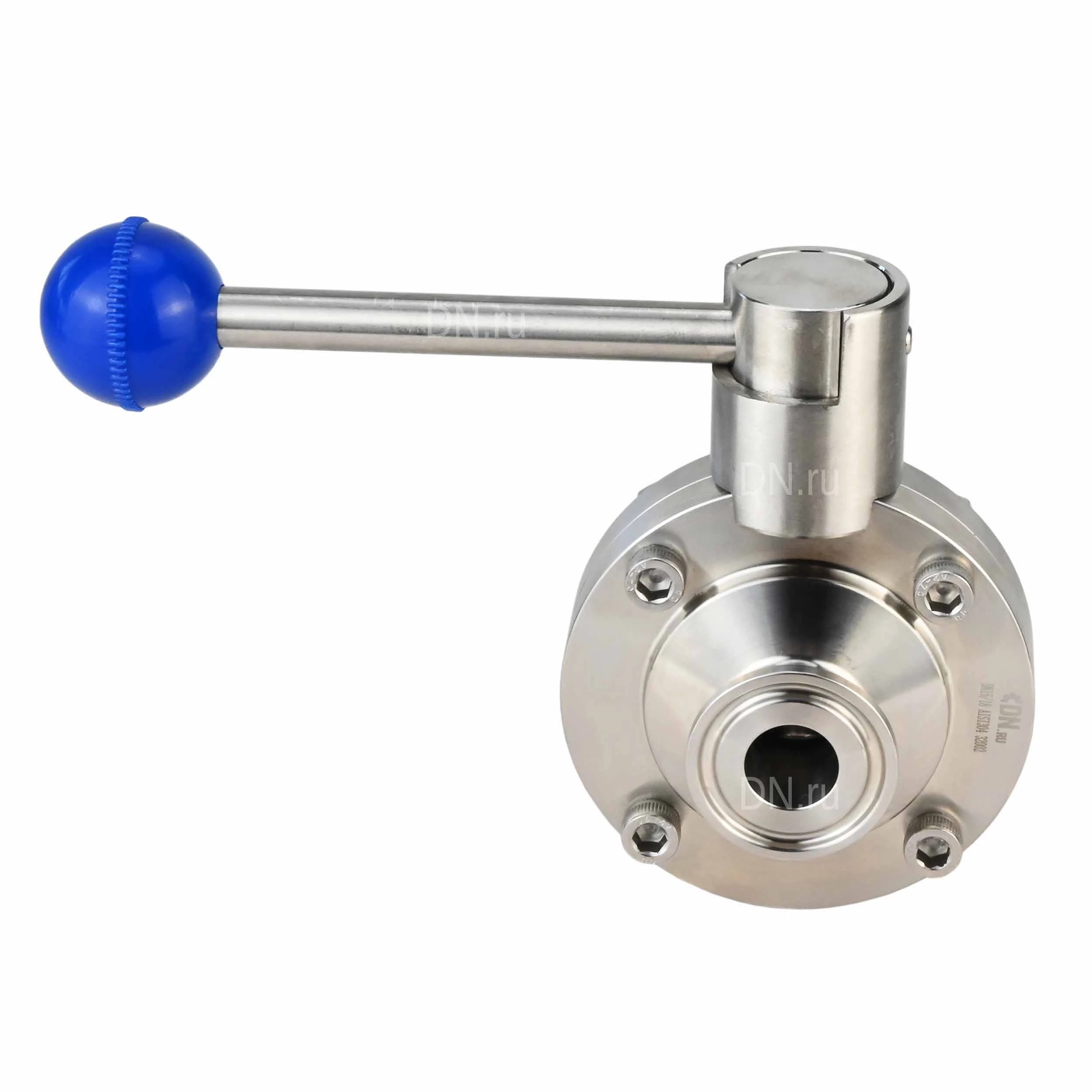

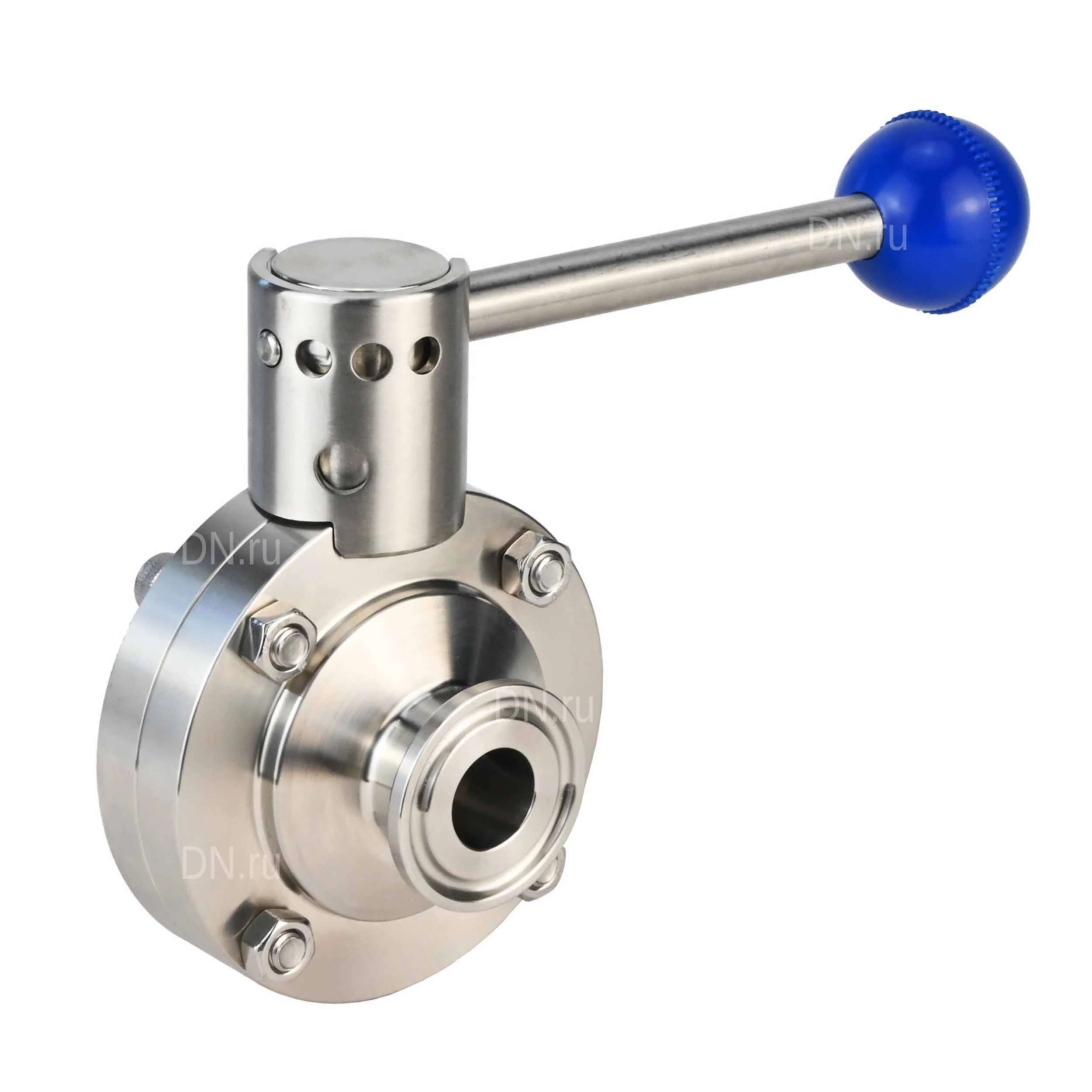

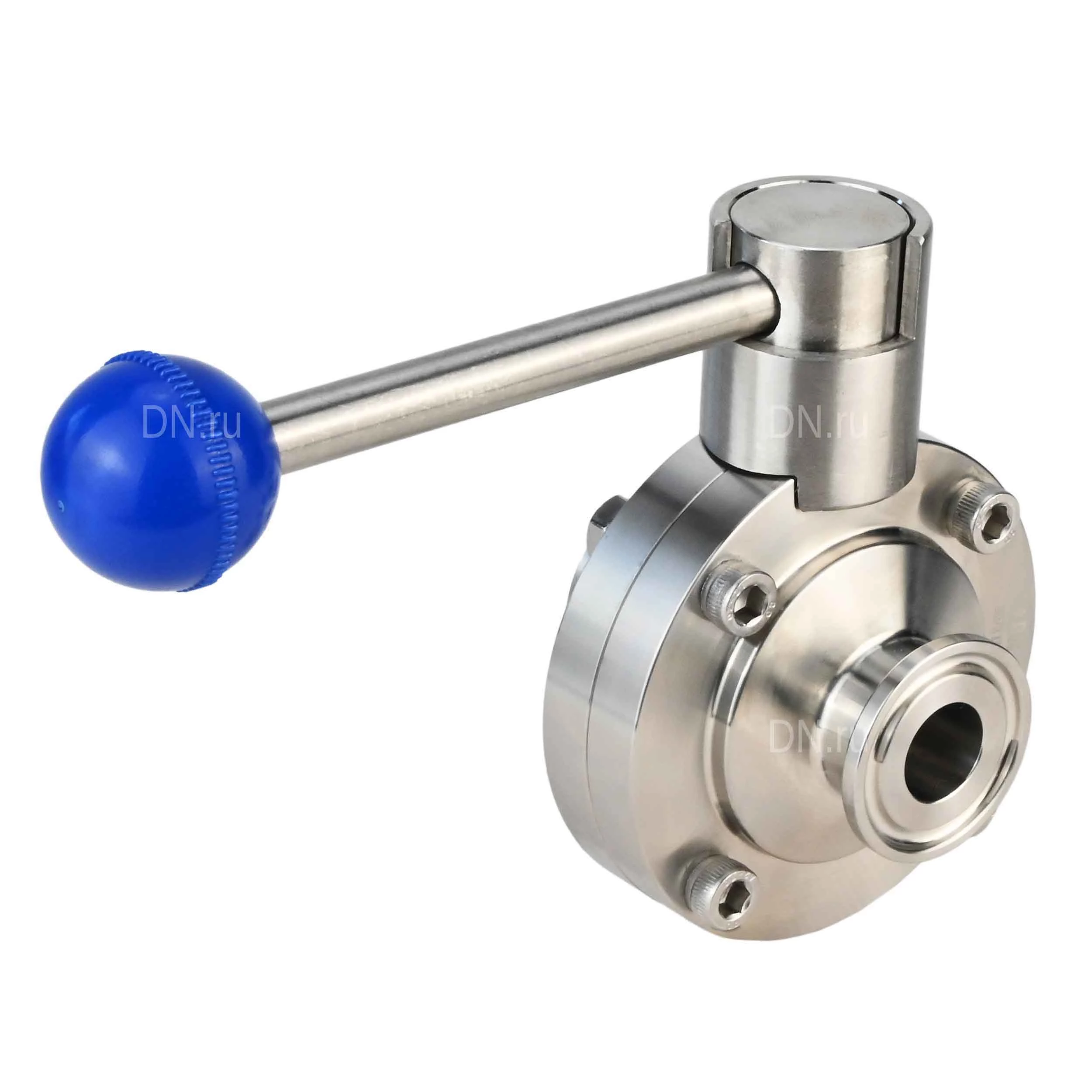

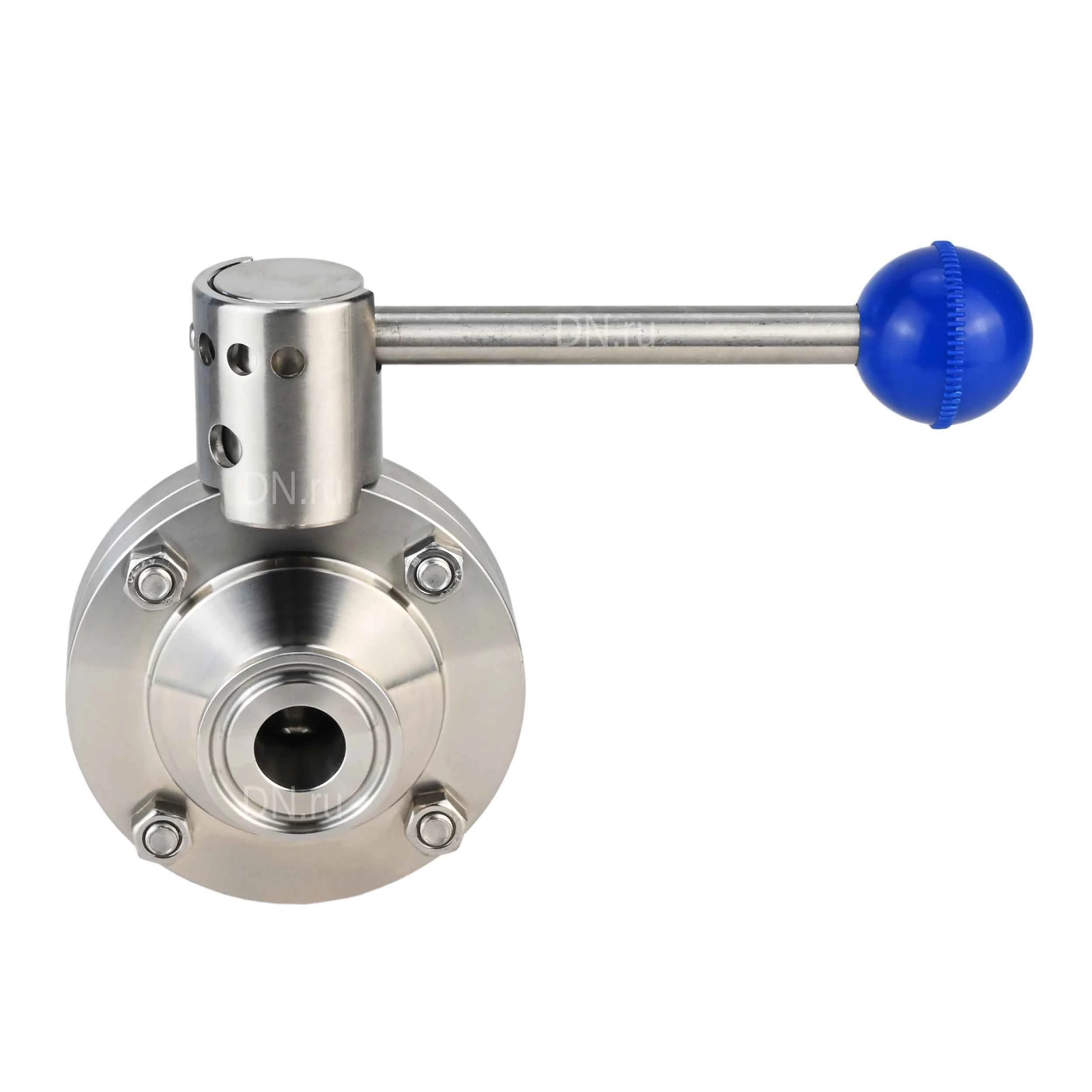

Затвор дисковый поворотный кламповый DN.ru WBV3131E-2W-C-H Ду15 Ру10 корпус - пищевая нержавеющая сталь 304, уплотнение – EPDM, присоединение - кламп (clamp), с рукояткой

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Принцип работы: Затворы открываются и закрываются путем поворота диска на 90°. Открытие производится поворотом рукоятки против часовой стрелки, закрытие - по часовой стрелке. Технические характеристики затвора дискового поворотного клампового DN.ru WBV3131E-2W-C-H Ду15 Ру10: Тип затвора - поворотный дисковый Модель арматуры - WBV3131E-2W-C-H Диаметр - 15 мм Давление номинальное - 10 бар Среда - вода, пар, пищевая среда, нейтральные среды Температура рабочей среды - от -20 до +135°C Применение - Пищевая промышленность Цвет затвора - серый Тип присоединения - кламповый (clamp) Управление - рукоятка Класс герметичности - A Условная пропускная способность - 8 м3/ч Крутящий момент - 10 Нм Квадрат штока - 8x8 мм Гарантия - 12 мес. Страна производитель - Россия Вес арматуры - 1.15 кг Общий вес - 1.15 кг Затвор дисковый поворотный кламповый DN.ru WBV3131E-2W-C-H Ду15 Ру10 корпус - пищевая нержавеющая сталь 304, уплотнение – EPDM, присоединение - кламп (clamp), с рукояткой Габаритные и установочные размеры затвора дискового поворотного клампового DN.ru WBV3131E-2W-C-H Ду15 Ру10: A - 66 мм H - 86 мм J - 126 мм K - 8x8 мм D - 34 мм D1 - 78 мм Эскиз габаритов затвора дискового поворотного клампового DN.ru WBV3131E-2W-C-H Ду15 Ру10 Материалы деталей затвора дискового поворотного клампового DN.ru WBV3131E-2W-C-H Ду15 Ру10: № Наименование детали Материал 1 Корпус нержавеющая сталь AISI 304 (аналог 08Х18Н10) 2 Поворотный узел нержавеющая сталь AISI 304 (аналог 08Х18Н10) 3 Диск нержавеющая сталь AISI 304 (аналог 08Х18Н10) 4 Седловое уплотнение EPDM 5 Гайка сталь A2~70 6 Болт сталь A2~70 7 Пробка пластик ABS 8 Рукоятка нержавеющая сталь AISI 304 (аналог 08Х18Н10) Эскиз материалов затвора дискового поворотного клампового DN.ru WBV3131E-2W-C-H Ду15 Ру10
