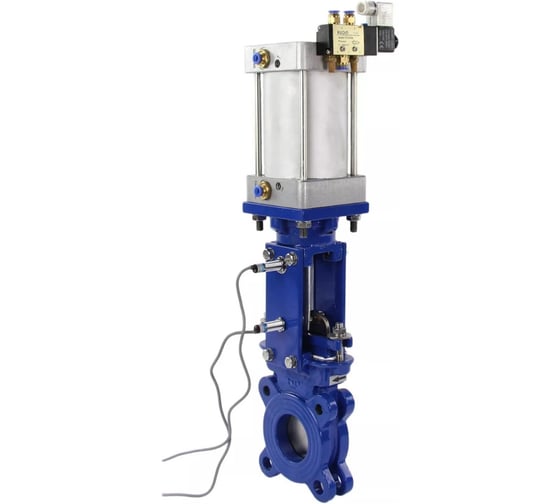

Задвижка шиберная DN.ru GVKR1331E-2W-Fb-2P Ду65 Ру16 WENZ двусторонняя, межфланцевая, шпиндель - выдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - EPDM, с пневмоприводом

Задвижка шиберная предназначена для установки на трубопроводе в качестве запорного устройства и регулирования потока рабочей среды в системах водоснабжения (кроме систем питьевого водопровода) и химической промышленности.Принцип работы шиберной задвижки заключается в перемещении шибера (ножа) перпендикулярно потоку среды. При полном перекрытии диаметра условного прохода трубопровода происходит остановка потока, при частичном — регулировка.Принцип работы пневмопривода основан на перемещении встроенного поршня за счет сжатого воздуха, который поступает в систему с компрессора или резервуара. Общие параметры задвижки шиберной DN.ru GVKR1331E-2W-Fb-2P Ду65 Ру16 WENZ: Тип задвижки - Шиберная Диаметр номинальный DN - 65 мм Тип присоединения - межфланцевый Класс герметичности по ГОСТ 9544-2015 - "A" Материал корпуса - Высокопрочный чугун GGG40/ВЧ40/EN-GJS-400-15 Материал запорного органа - нержавеющая сталь Строительная длина - 48 мм Класс материала корпуса - чугун Управление - С пневмоприводом Конструкция шпинделя - выдвижной Тип уплотнения - EPDM Вес - 10 кг Страна производитель - Россия Задвижка шиберная DN.ru GVKR1331E-2W-Fb-2P Ду65 Ру16 WENZ двусторонняя, межфланцевая, шпиндель - выдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - EPDM, с пневмоприводом Габаритные и установочные размеры задвижки шиберной DN.ru GVKR1331E-2W-Fb-2P Ду65 Ру16 WENZ: DN - 65 мм L - 48 мм D - 185 мм D1 - 145 мм D2 - 118 мм D0 - 100 мм H1 - 520 мм T - 12 мм d - 18 мм ● - 2 мм O - 2 мм N-Th - 4-М16 мм G - 1/2″ мм Эскиз задвижки шиберной DN.ru GVKR1331E-2W-Fb-2P Ду65 Ру16 WENZ Материалы задвижки шиберной DN.ru GVKR1331E-2W-Fb-2P Ду65 Ру16 WENZ: № Наименование детали Материал 1 Корпус чугун GGG40 2 Уплотнительное кольцо EPDM 3 Шибер нержавеющая сталь SS304 4 Уплотнение направляющей PTFE 5 Набивка PTFE 6 Сальниковая набивка сталь WCB 7 Штифт сталь 45 8 Патрон сталь WCB 9 Шток сталь 2Cr13 10 Стойка сталь Q235 11 Переключатель - 12 Пневмоцилиндр - 13 Соленоидный клапан - 14 Фильтр - Эскиз материалов задвижки шиберной DN.ru GVKR1331E-2W-Fb-2P Ду65 Ру16 WENZ Габаритные и установочные размеры пневмоцилиндра SC 100x85: А - 112 мм A1 - 125 мм A2 - 70 мм A3 - 50 мм A4 - 104 мм h3 - 10 мм h4 - 10 мм N-M - 4-M8 мм n-d - 2-Ø8,2 мм B - 112 мм B1 - 75±0,5 мм B2 - 32±0,5 мм C - 33 мм D - Ø100 мм E - 21 мм F - 6,2±0.1 мм S - 85±1 мм H - 111 мм H1 - 34±1 мм H2 - 12±0,5 мм H3 - 24,5±1 мм d1 - 10,2 мм Эскиз габаритов пневмоцилиндра SC 100x85 Общие параметры пневмоцилиндра SC 100x85: Тип действия - двойного действия Рабочая среда - сжатый воздух Тип крепления - FA FB CA CB LB YB Демпфирование - регулируемое Рабочий диапазон давления - 1-9 бар Максимально допустимое давление - 13,5 бар Диапазон рабочих температур - от -5 до 70°С Диапазон скоростей - от 50 до 800 мм/с Диаметр поршня - 100 мм Ход штока - 85 мм Что означает этот документ для вас? Контроль на каждом этапе: Каждое изделие, проходит обязательную проверку на герметичность. Мы не отгружаем продукцию "вслепую". Прозрачность процессов: Мы открыто показываем, как и на каком оборудовании тестируем нашу продукцию. Вы можете быть уверены в объективности испытаний. Соответствие стандартам: Мы работаем в строгом соответствии с ГОСТами и собственными техническими условиями, что гарантирует высочайший уровень качества. Ответственность и отслеживаемость: Каждое изделие имеет уникальный номер партии. Это означает полную прослеживаемость и ответственность за каждую единицу продукции. Доверие и надежность: Этот акт — не просто бумага, а прямое доказательство того, что наша арматура будет надежно работать в вашей системе, предотвращая утечки и аварии. Мы ценим ваше доверие и гарантируем качество! Испытание задвижек шиберных DN.ru GVKR1331E-2W-Fb-2P-WENZ PN16
