Клапан предохранительный полноподъемный для пара и перегретой воды АСТА П223 Ду80x125 Ру16, фланцевый, корпус - чугун GGG40, Тмакс=200°C

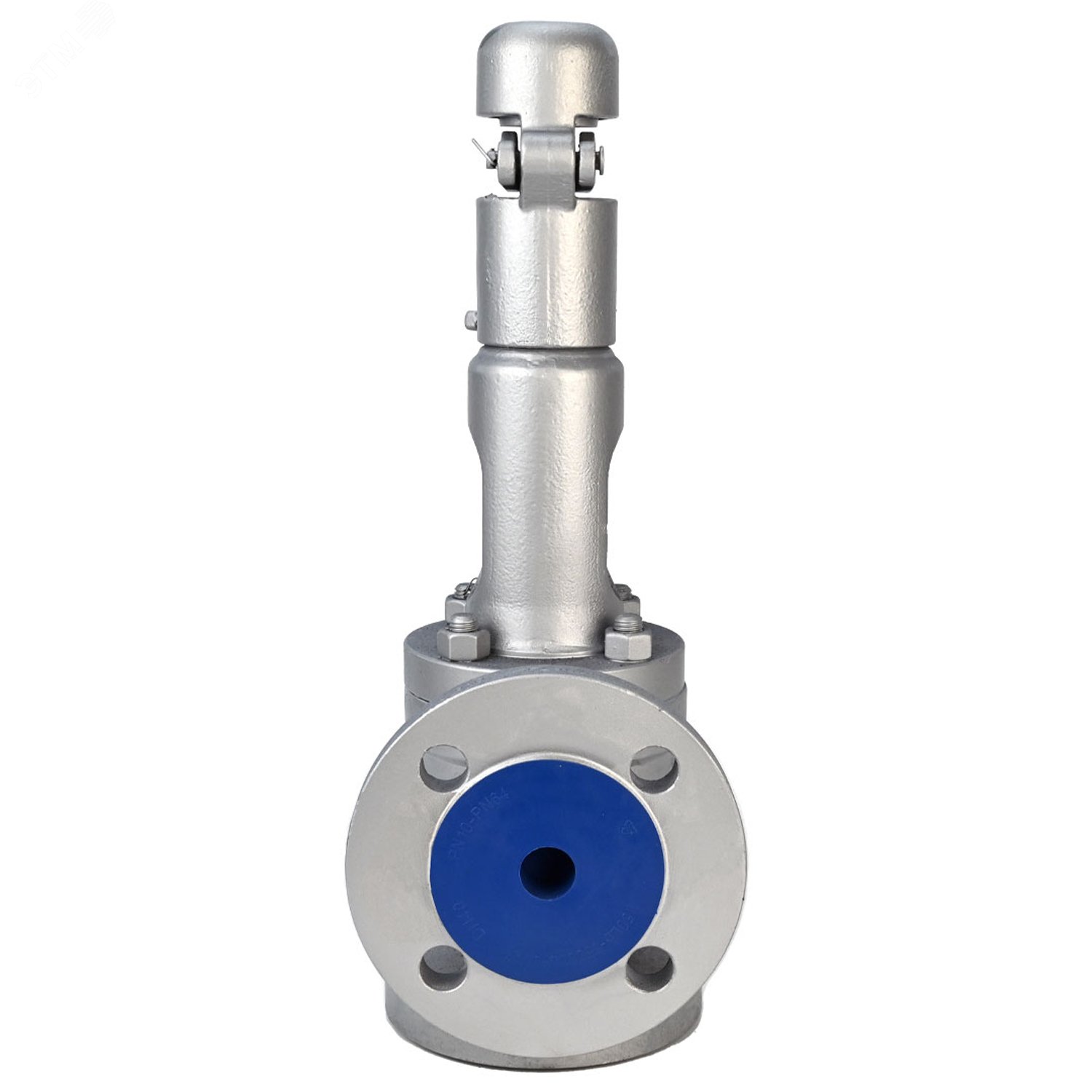

Источник изображений товара: dn.ru. Внешний вид товара может отличаться от изображённого
Предохранительный клапан Аста П223 является полноподъёмным пружинным клапаном, преимущественно использующимся в системах пароснабжения, а также на перегретой воде в теплоснабжении. Выходной патрубок на два типоразмера больше входного, что позволяет получить наиболее оптимальную пропускную способность с учётом расширения пара при снижении давления, в том числе при выпуске в атмосферу перегретой воды. Параметры клапана предохранительного Аста П223 Ду80x125: Тип клапана - предохранительный ○ Диапазон давлений пружины, бар - 0,5…2,5; 2,5…5,5; 5,5…12,5; 12,5…16,0 Тип присоединения - Фланцевый Управление - Ручка-рычаг Диаметр номинальный, DN - 80 мм Давление номинальное, PN - 16 бар Тип уплотнения - Графит Температура максимальная - 200 С° Температура рабочей среды - от -30 до 200 °C Материал корпуса - Высокопрочный чугун GGG40/ВЧ40/EN-GJS-400-15 Материал запорного органа - нержавеющая сталь Присоединение - фланцевое Вес - 39.6 кг Страна производитель - Россия Клапан предохранительный полноподъемный для пара и перегретой воды АСТА П223 Ду80x125 Ру16, фланцевый, корпус - чугун GGG40, Тмакс=200°C Габаритные и установочные размеры клапана предохранительного Аста П223 Ду80x125: S (cтроительная длина) - 153 мм Н (cтроительная высота) - 631 мм Ød1 - 80 мм Ød2 - 125 мм S1 - 175 мм Эскиз клапана предохранительного Аста П223 Ду80 Материалы деталей клапана предохранительного Аста П223 Ду80x125: № Наименование Материал 1 Корпус Чугун GGG40 2, 3 Крышка Чугун GGG40 4, 11, 17 Прокладка Графит 5 Седло Нержавеющая сталь 6, 13 Упор Чугун GGG40 7 Диск Нержавеющая сталь 8 Шпиндель Нержавеющая сталь 9 Подшипник шпинделя Латунь 10 Направляющая Чугун GGG40 12 Кольцо с прорезью Углеродистая сталь № Наименование Материал 14 Пружина Пружинная сталь 15 Регулировочный винт Латунь 16 Стопорная гайка Латунь 18 Пластина Углеродистая сталь 19 Шпиндель Углеродистая сталь 20 Рычаг Углеродистая сталь 21 Шарик Нержавеющая сталь 22 Штифт - 23, 25 Гайка Углеродистая сталь 24 Шпилька Углеродистая сталь
Информация о товаре может содержать неточности, перед покупкой проверяйте информацию на сайте производителя.
