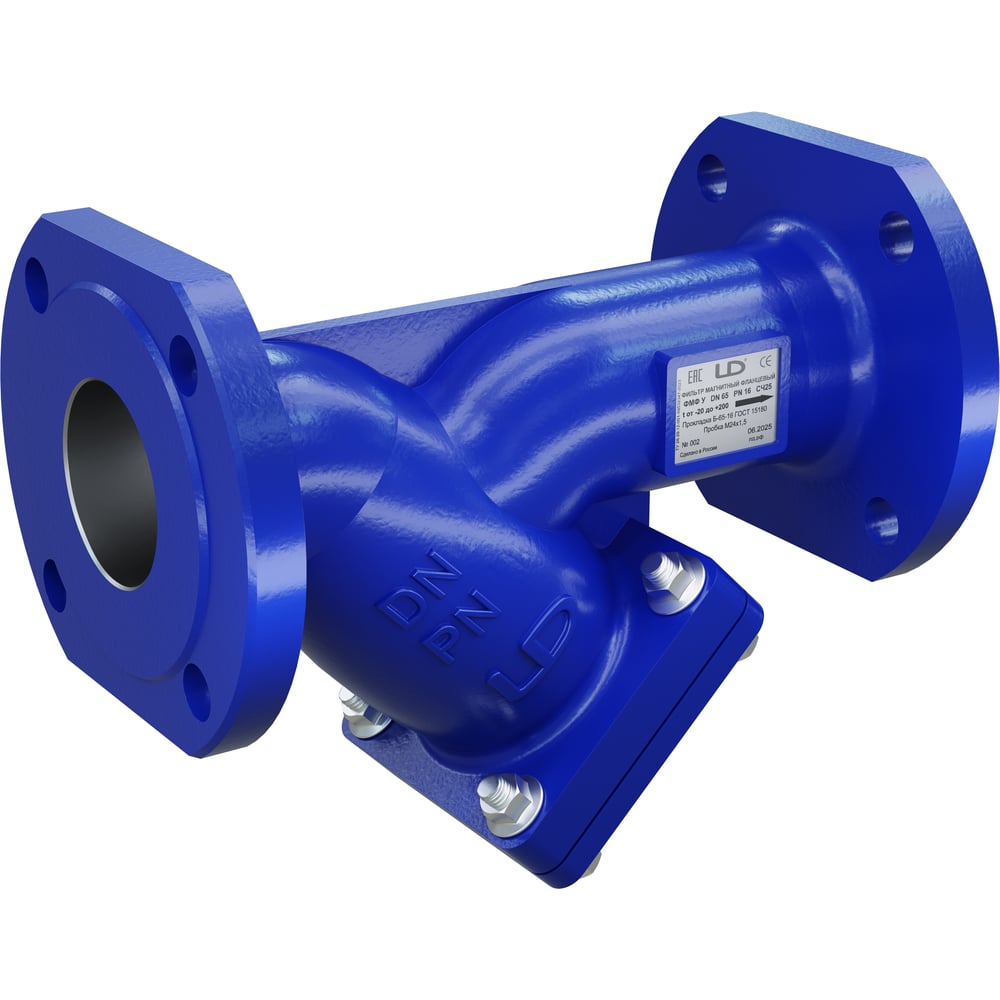

Фильтр магнитный фланцевый LD ФМФ У-образный чугунный Ду50 Ру16

Фильтр магнитный фланцевый чугунный Y-образный (ФМФ) предназначен для защиты от попадания инородных механических частиц в ответственные элементы трубопроводных систем, такие как насосы, клапаны, измерительные приборы и другие устройства с повышенными требованиями к чистоте проходящего через них потока среды, а также для улавливания стойких механических примесей (в том числе ферромагнетиков и железосодержащих частиц). Степень очистки потока зависит от размеров ячеек в сетке фильтрующего элемента. Параметры фильтра магнитного фланцевого LD Магнитные Ду50 Давление номинальное PN - 16 бар Температура рабочей среды - от 5 до 150 °C Тип присоединения - Фланцевый Вес - 9.6 кг Страна производитель - Россия Среда - вода, вода техническая Фильтр магнитный фланцевый LD ФМФ У-образный чугунный Ду50 Ру16 Габаритные и установочные размеры фильтра сетчатого фланцевого LD Магнитные Ду50 DN - 50 мм L - 230 мм H - 201 мм D - 160 мм D1 - 125 мм D2 - 102 мм d - 18 мм b - 17 мм Эскиз габаритов фильтра сетчатого фланцевого LD Магнитные Ду50 Материалы фильтра сетчатого фланцевого LD Магнитные Ду50 Номер на схеме Деталь Материал 1 Корпус Высокопрочный чугун ВЧ45 ГОСТ 7293-85 2 Фильтрующая сетка Сталь нержавеющая 12Х18Н9Т ГОСТ 3826-82 3 Крышка Сталь 20 ГОСТ 977-88
