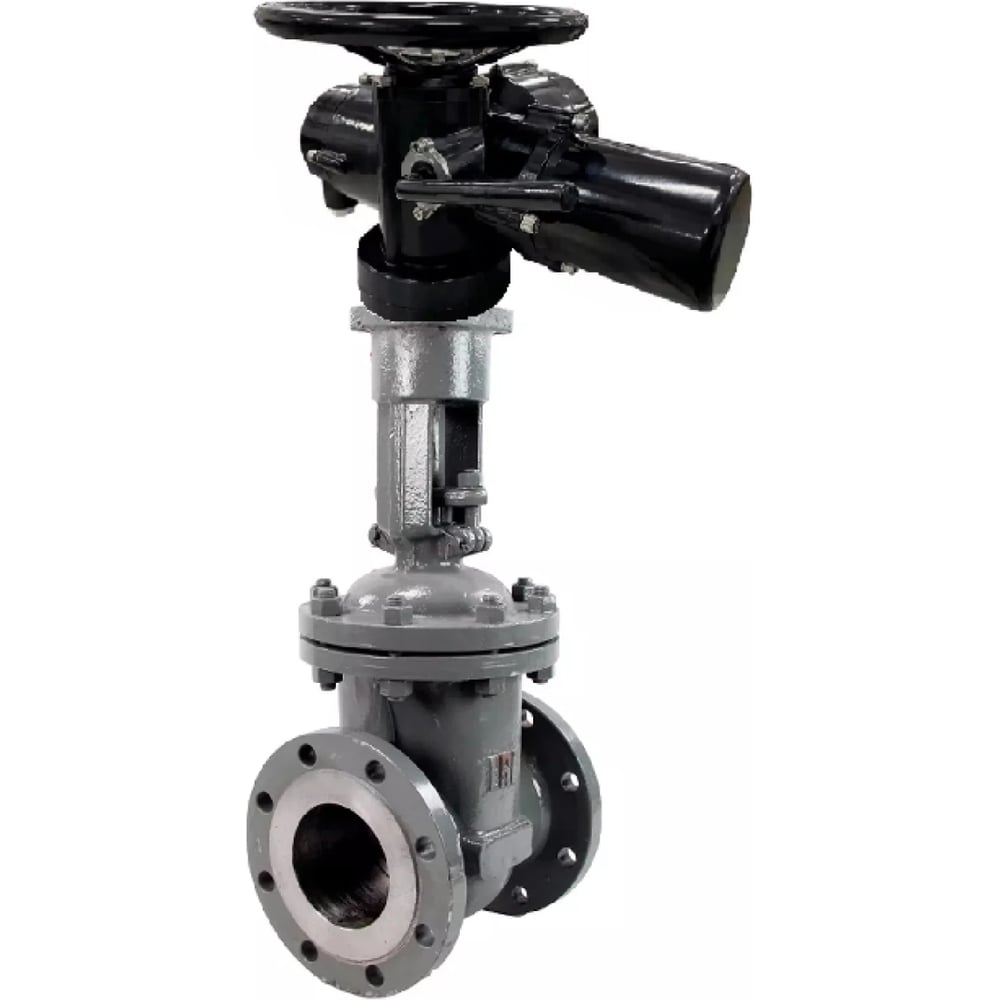

Задвижка клиновая 30с941нж DN.ru Ду50 Ру16 двусторонняя, фланцевая, клин - двухдисковый, шпиндель - выдвижной, корпус - сталь, уплотнение - металл, со взрывозащищенным электроприводом ГЗ-ВА.150/24, 380В

Задвижка клиновая предназначена для установки в качестве запорного устройства на трубопроводах по транспортировке воды, пара, масел и нефтепродуктов по отношению к которым материалы, применяемые в задвижке, коррозионностойкие. Общие характеристики задвижки DN.ru 30с941нж Ду50 с электроприводом ГЗ-ВА.150: Тип задвижки - Клиновая Диаметр номинальный DN - 50 мм Давление условное PN - 16 бар Тип присоединения по ГОСТ 34287-2017 - Тип АК Размер штока арматуры - 100 мм Температура рабочей среды - от -30 до + 425 Тип присоединения - Фланцевый Материал корпуса - Углеродистая сталь A216 Gr WCB/25Л Материал запорного органа - Сталь WCB+D507MO Таблица фигур - 30с941нж Строительная длина - 180 мм Класс материала корпуса - сталь Управление - С электроприводом Напряжение питания - 380В Конструкция шпинделя - выдвижной Клин - двухдисковый Тип уплотнения - Металл Крутящий момент - 150 Нм Цвет задвижки - Оранжевый Вес - 72 кг Страна производитель - Россия Страна производитель привода - Китай Задвижка клиновая 30с941нж DN.ru Ду50 Ру16 двусторонняя, фланцевая, клин - двухдисковый, шпиндель - выдвижной, корпус - сталь, уплотнение - металл, со взрывозащищенным электроприводом ГЗ-ВА.150/24, 380В Габаритные и установочные размеры задвижки DN.ru 30с941нж Ду50 с электроприводом ГЗ-ВА.150: DN - 50 мм L - 180 мм (строительная длина) H - 240 мм D - 160 мм D1 - 125 мм D2 - 100 мм b - 18 мм Zxød - 4 x 18 мм Эскиз задвижки DN.ru 30с941нж Ду50 с электроприводом ГЗ-ВА.150: Основные материалы деталей задвижки DN.ru 30с941нж Ду50: № п/п Наименование детали Материал 1 Гайка шпинделя латунь 2 Уплотнение графит 3 Болт/гайка Ст35 4 Шток сталь 2cr13 5 Седло WCB+D507 6 Клин WCB+D507MO 7 Корпус сталь 25Л Эскиз материалов деталей задвижки DN.ru 30с941нж Ду50 Габаритные и установочные размеры электропривода ГЗ-ВА.150: А - 353 мм Б - 388 мм В - 546 мм Г - 200 Эскиз габаритных и установочных размеров электропривода ГЗ-ВА.150: Основные материалы деталей электропривода ГЗ-ВА.150: № Наименование 1 Электродвигатель 2 Маховик ручного дублера 3 Прямозубая цилиндрическая шестерня 4 Основной корпус 5 Переходной вал ограничителя хода 6 Рычаг переключения режимов 7 Выходной вал 8 Пружина полуавтоматической муфты 9 Червячное колесо 10 Червячный вал 11 Набор тарельчатых пружин муфты 12 Корпус клеммной коробки 13 Двухсторонняя муфта ограничения крутящего момента 14 Ограничитель хода выходного вала 15 Индикатор положения затвора арматуры 16 Клеммная колодка 17 Передняя крышка корпуса 18 Окно индикатора положения затвора арматуры 19 Крышка клеммной коробки 20 Заглушка Эскиз материалов деталей электропривода ГЗ-ВА.150 Основные технические данные и характеристики электропривода ГЗ-ВА.150: Тип электропривода - Многооборотный Крутящий момент привода - 150 Нм Напряжение питания - 380В Номинальный потребляемый ток - 1.8А Скоростные характеристики электропривода - 24 об./мин. Датчик обратной связи - Концевые выключатели Степень защиты корпуса - IP65 Тепловая защита двигателя - есть Страна производитель электропривода - Китай Вес электропривода, кг - 57 Электрическая схема подключения электроприводов ГЗ-ВА.150, 380В:
