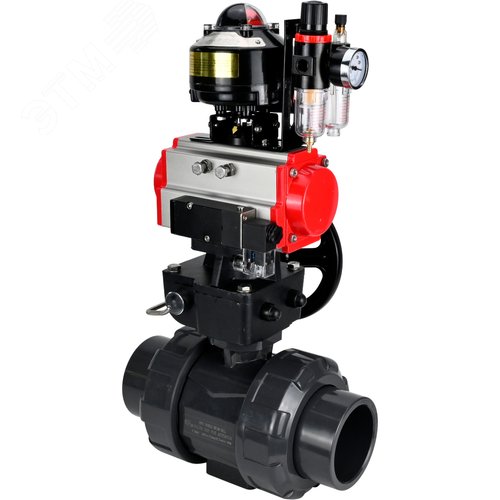

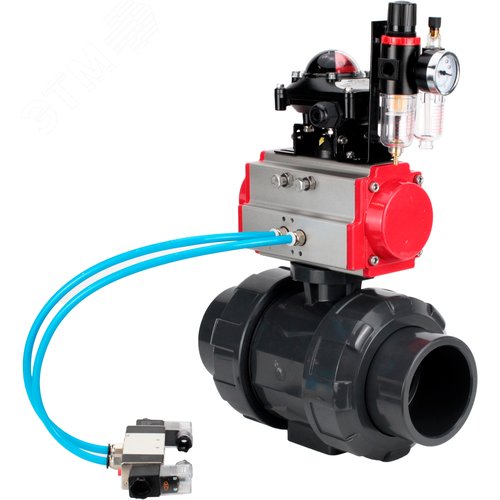

Кран шаровой DN.ru Дн40 Ру10 полнопроходной, корпус - НПВХ, шар - НПВХ, уплотнение - EPDM, с пневмоприводом PA-DA-052 и магнитным переключателем ALS200D (BV4242E-FP-GRM-ISO)

Кран шаровой применяется в качестве запорной арматуры для перекрытия потока рабочей среды в трубопроводах. Перекрытие рабочего потока происходит посредством запирающего элемента, которым служит шар со сквозным цилиндрическим отверстием. С помощью рукоятки, установленной на корпусе, осуществляется поворот шара вокруг оси. Для полного перекрытия потока достаточно повернуть ее на угол 90 градусов.Пневмоприводы двойного действия DA используют два порта для подачи среды управления и создания движения в обоих направлениях, как для открытия, так и для закрытия арматуры. Один порт используется для перемещения поршня в одном направлении, а другой — для перемещения в противоположном направлении.Магнитный переключатель DN.ru ALS200D предназначен для преобразования конечных значений положения вала пневматических приводов или запорной арматуры в электрические сигналы. Технические параметры крана шарового DN.ru BV4242E-FP-GRM-ISO Дн40 Ру10: Давление номинальное PN - 10 бар Наружный диаметр Дн - 40 мм Тип присоединения - муфтовый (резьбовой) Среда - вода, воздух, сточные воды, нейтральные среды Тип управления - С пневмоприводом Применение - Теплоснабжение Проход шара крана - полнопроходной Присоединение - клеевое Управление - пневмопривод двойного действия Класс герметичности - A по ГОСТ 9544 Водоразборный - нет Тип устройства крана - двухходовой Крутящий момент на валу арматуры - 6 Нм Тип ISO-фланца арматуры - F05 Размер вала арматуры (квадрат) - 11х11 мм Серия - BV4242E Страна производитель - Россия Гарантия - 12 мес. Вес - 2.473 кг Кран шаровой DN.ru BV4242E-FP-GRM-ISO Дн40 Ру10 с пневмоприводом PA-DA-052 и магнитным переключателем ALS200D Габариты и размеры крана шарового DN.ru BV4242E-FP-GRM-ISO Дн40 Ру10: D - 101 мм d - 40 мм d1 - 50.4 мм d2 - 50 мм L - 176 мм L1 - 35.5 мм L2 - 93 мм H1 - 116.5 мм H2 - 50 мм H3 - 12 мм F - 35 мм M - 27 мм I - М6 C - 50 мм SxS - 11х11 мм Эскиз габаритов и размеров крана шарового DN.ru BV4242E-FP-GRM-ISO Дн40 Ру10 Таблица деталей и материалов крана шарового DN.ru BV4242E-FP-GRM-ISO Дн40 Ру10: № п/п Наименование детали Материал 1 Корпус UPVC (НПВХ - непластифицированный поливинилхлорид) 2 Шар UPVC (НПВХ - непластифицированный поливинилхлорид) 3/4/5/6 Кольцевые уплотнения EPDM 7 Шток нержавеющая сталь AISI 304 (аналог 08Х18Н10) Эскиз деталей и материалов крана шарового DN.ru BV4242E-FP-GRM-ISO Дн40 Ру10 Технические параметры пневмопривода DN.ru PA-DA-052: Тип пневмопривода - двойного действия Крутящий момент привода - 24 Нм Угол поворота привода - 90° Наличие ручного дублера - нет Тип ISO-фланца привода - F03, F05 Размер штока - 11х11 мм Страна производитель - Китай Вес привода - 1.4 кг Пневмопривод DN.ru PA-DA-052 Габариты и размеры пневмопривода DN.ru PA-DA-052: A - 30 мм B - 41,5 мм C - 65,5 мм D - 72 мм E - 92 мм F - 65 мм G - 30 мм H - 80 мм I - 36 мм J - 50 мм M - 11х11 N - 14 мм Z - 147 мм d - 40 мм K - M5x8 L - M6x10 Эскиз габаритов и размеров пневмопривода DN.ru PA-DA-052 Технические параметры магнитного переключателя DN.ru ALS200D: Материал корпуса - пластик PP-GF30 Степень защиты корпуса - IP67 Совместимые устройства - пневматические приводы, любые исполнительные механизмы с поворотом вала на 90° Индикация угла поворота вала совмещаемого устройства - 0-90° Тип контакта - NO Тип взаимодействия датчиков - магнитный Расстояние взаимодействия датчиков - 1÷6 мм Частота переключения вкл/выкл - 0÷4.8 кГц Визуальная индикация - два светодиода Номинальное напряжение - 5÷240В AC/DC Номинальный ток - 0÷300 mA Номинальная мощность - 10 Вт Температура окружающей среды - от -40 до +85 °C Кабельный вывод - 4 провода (2 провода/обрыв, 2 провода/закрытие) Вес - 0.14 кг Гарантия - 12 мес. Срок службы - 10 лет Магнитный переключатель DN.ru ALS200D Габариты и размеры магнитного переключателя DN.ru ALS200D: A - 75 мм B - 30 мм C - 51 мм E - 40 мм d - 5.5 мм Эскиз габаритов и размеров магнитного переключателя DN.ru ALS200D
