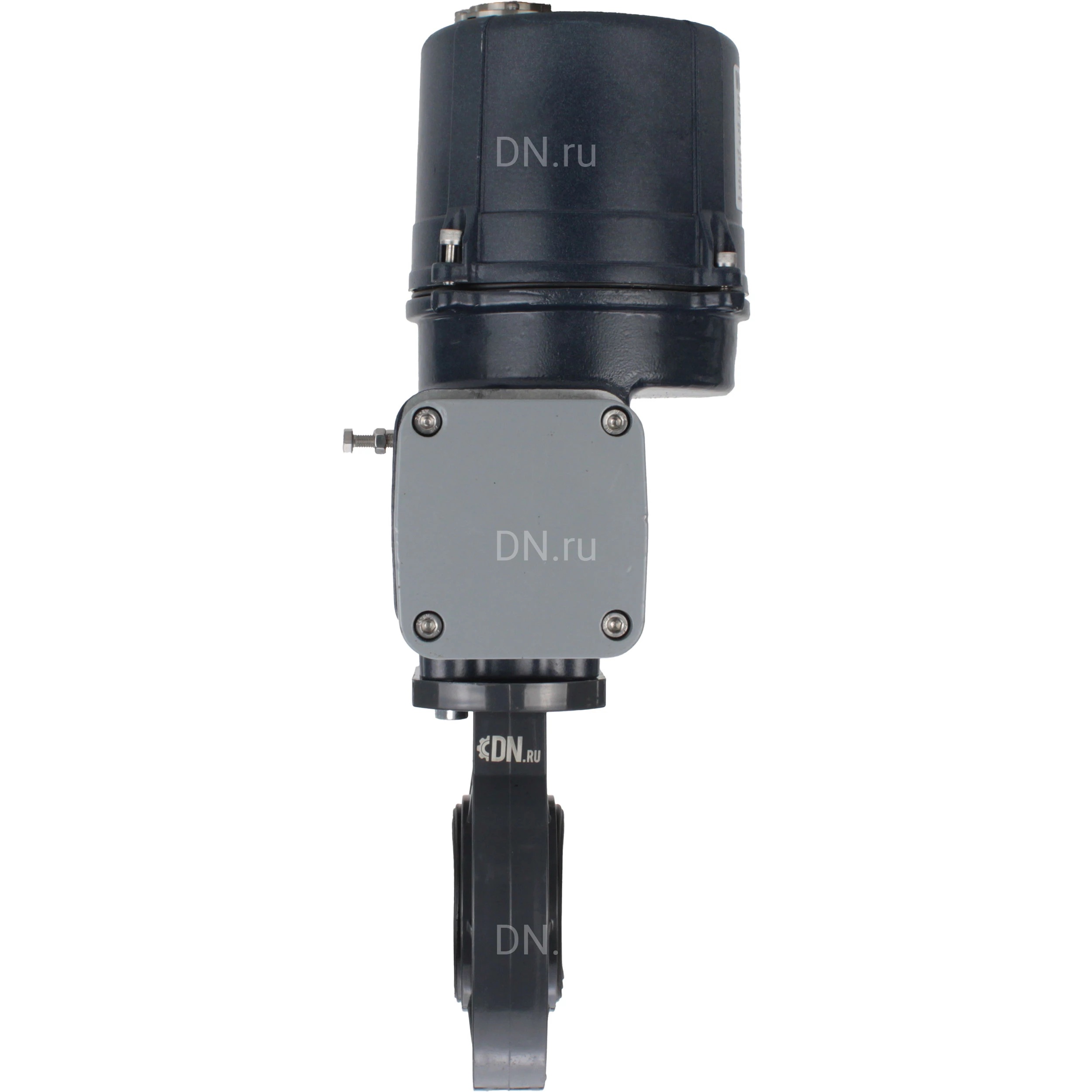

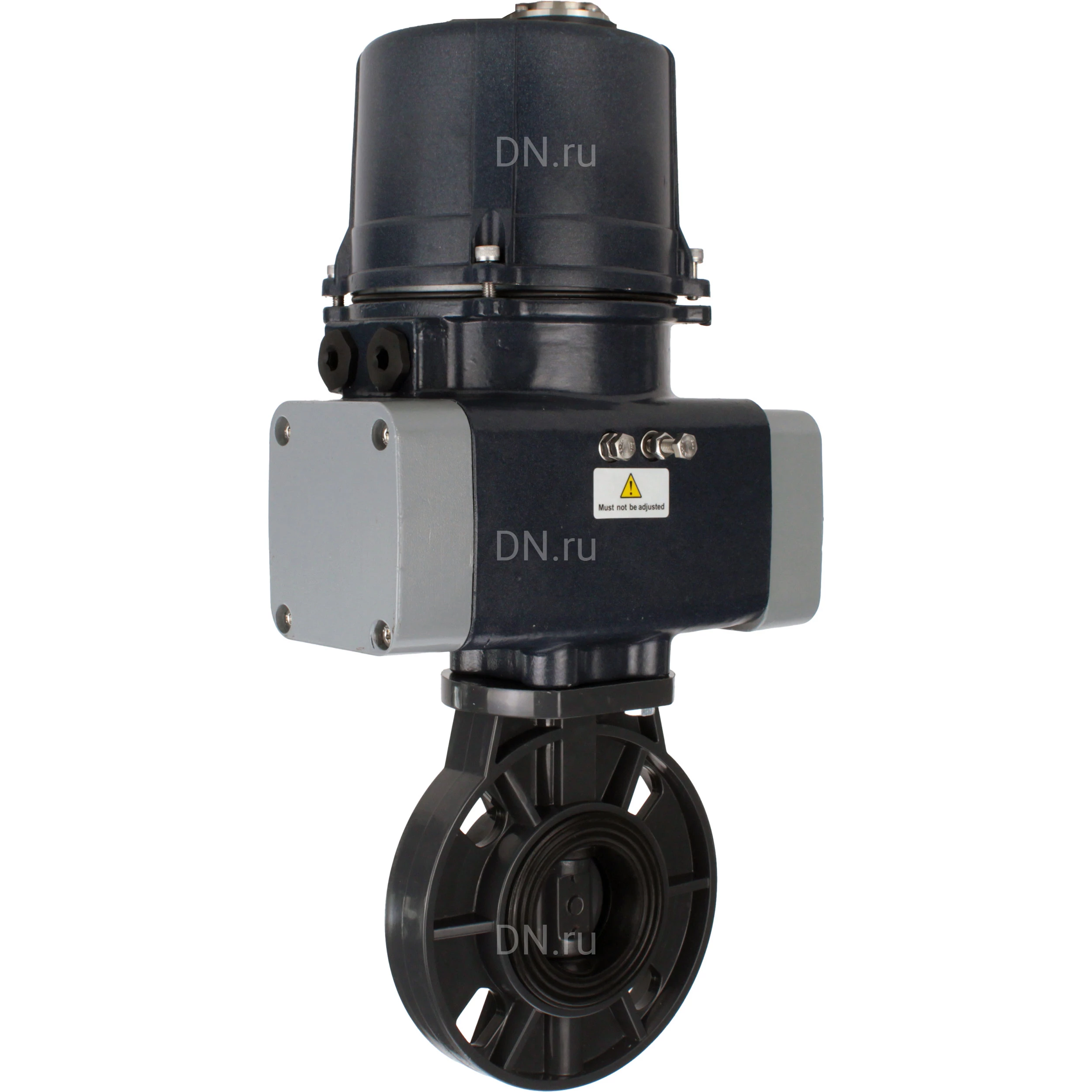

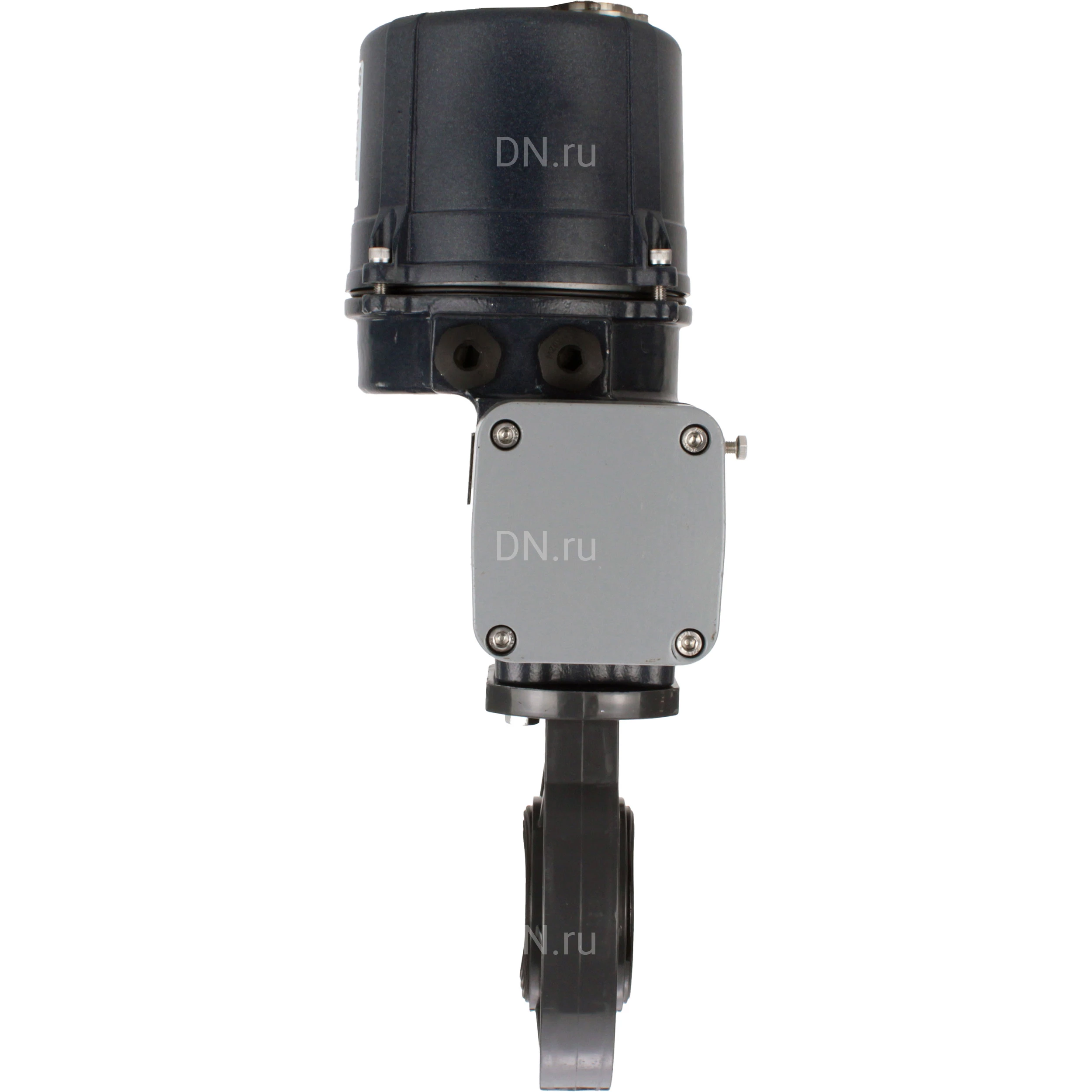

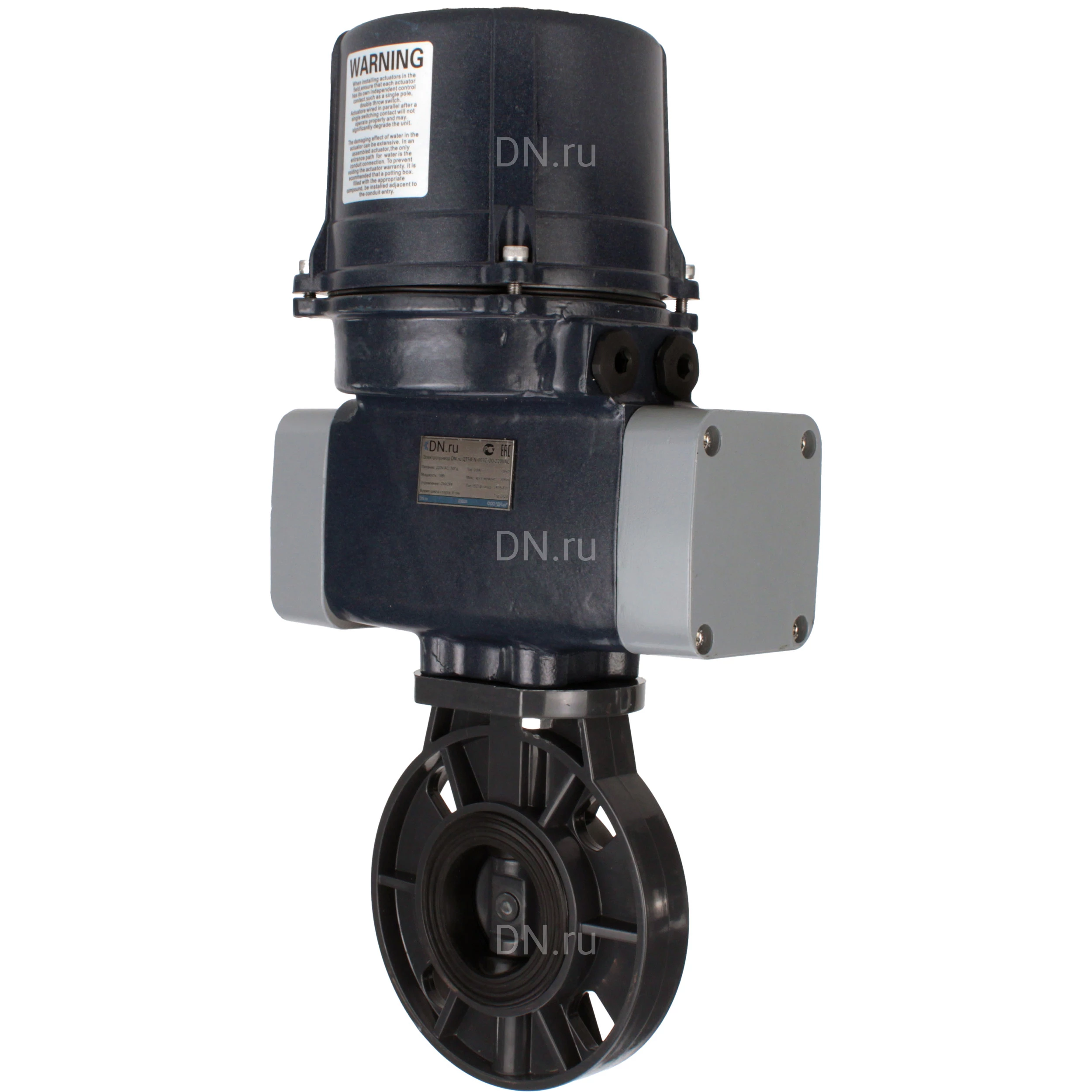

Затвор дисковый поворотный DN.ru WBV4242E-2W-Fb-ISO Дн65 Ру10 межфланцевый, корпус - НПВХ, диск - НПВХ, уплотнение - EPDM, с электроприводом DN.ru QTSA-N-003EM-O0-220VAC с пружинным возвратом

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах водоснабжения и других отраслях промышленности. Затворы открываются и закрываются путем поворота диска на 90°. Открытие производится поворотом рукоятки против часовой стрелки, закрытие по часовой стрелке.Электропривод с пружинным возвратом предназначен для безопасного управления клапанами или заслонками при потере напряжения питания. Применяются в различных отраслях. Технические параметры затвора дискового поворотного DN.ru WBV4242E-2W-Fb-ISO Дн65 Ру10: Давление номинальное PN - 10 бар Наружный диаметр Дн - 65 мм Тип присоединения - межфланцевый Количество болтовых отверстий на одном фланце - 4 шт Среда - вода, воздух Тип управления - электропривод Применение - водоснабжение Напряжение питания - 220В Класс герметичности - A Тип запорного органа - дисковый Модель арматуры - WBV4242E-2W-Fb-ISO Тип затвора - поворотный дисковый Диаметр в дюймах - 2 1/2″ Крутящий момент на валу арматуры - 8 Нм Тип ISO-фланца арматуры - F05, F07 Размер вала арматуры (квадрат) - 11х11 мм Страна производитель - Россия Гарантия - 12 мес. Вес - 9 кг Затвор дисковый поворотный DN.ru WBV4242E-2W-Fb-ISO Дн65 Ру10 с электроприводом DN.ru QTSA-N-003EM-O0-220VAC с пружинным возвратом Габариты и размеры затвора дискового поворотного DN.ru WBV4242E-2W-Fb-ISO Дн65 Ру10: D - 179 мм D1 - 130.5 мм L - 45 мм H1 - 110 мм n-Ød - 4–Ø19.3*24.5 мм ØD - 65 мм ØD1 - 50 мм ØD2 - 35.5 мм H - 13 мм BxB - 11х11 мм N - 4 мм Эскиз габаритов и размеров затвора дискового поворотного DN.ru WBV4242E-2W-Fb-ISO Дн65 Ру10 Таблица деталей и материалов затвора дискового поворотного DN.ru WBV4242E-2W-Fb-ISO Дн65 Ру10: № п/п Наименование Материал 1 Корпус UPVC (НПВХ - непластифицированный поливинилхлорид) 2 Диск UPVC (НПВХ - непластифицированный поливинилхлорид) 3 Седловое уплотнение EPDM 4 Шток сталь 45 5 Уплотнение штока EPDM Эскиз деталей и материалов затвора дискового поворотного DN.ru WBV4242E-2W-Fb-ISO Дн65 Ру10 Технические параметры электропривода DN.ru QTSA-N-003EM-O0-220VAC: Тип электропривода - Четвертьоборотный Возможность установки режима работы арматура+привод - нормально-закрытый/нормально-открытый Крутящий момент привода - 30 Нм Угол поворота привода - 90° Время цикла открытия/закрытия - 8 сек. Степень защиты корпуса - IP67 Наличие ручного дублера - нет Взрывозащита корпуса - нет Тип ISO-фланца привода - F05, F07 Размер штока - 14х14 мм Страна производитель - Китай Вес привода - 8 кг Электропривод DN.ru QTSA-N-003EM-O0-220VAC Габариты и размеры электропривода DN.ru QTSA-N-003EM-O0-220VAC: A - 229 мм B - 303 мм C - 162 мм D - 145 мм E - 75 мм H - 17 мм Эскиз габаритов и размеров электропривода DN.ru QTSA-N-003EM-O0-220VAC
