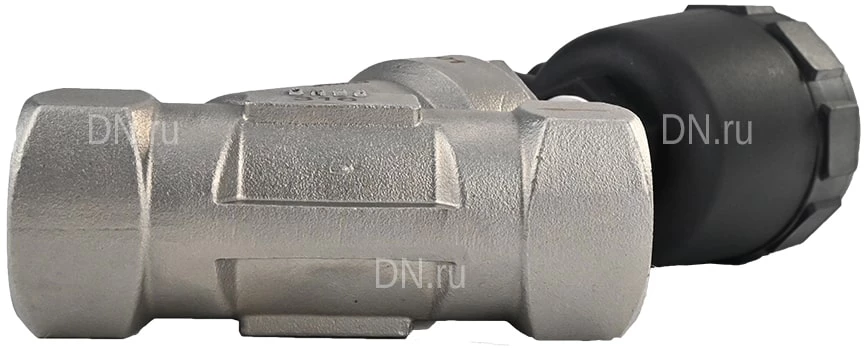

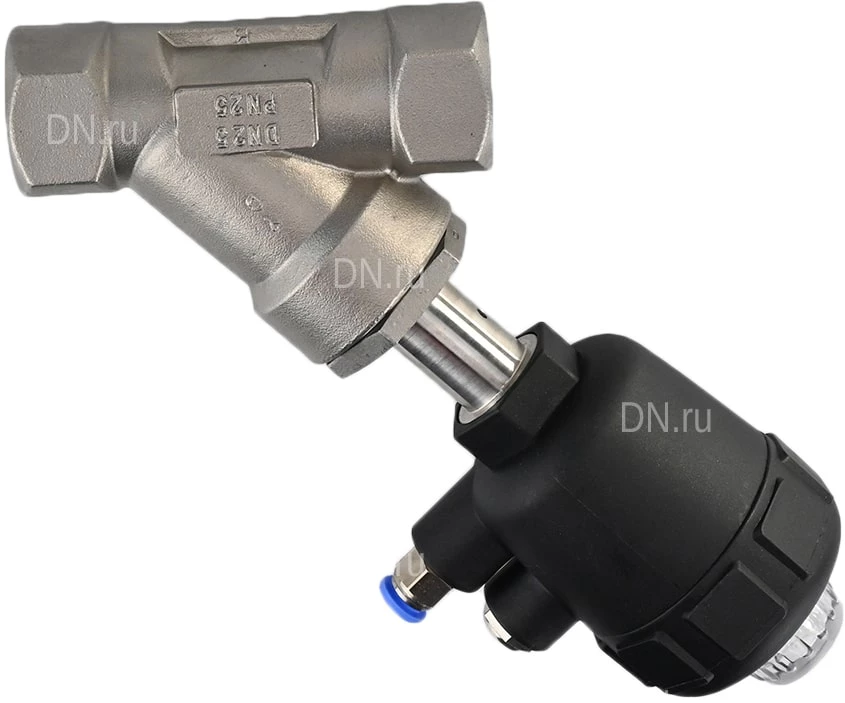

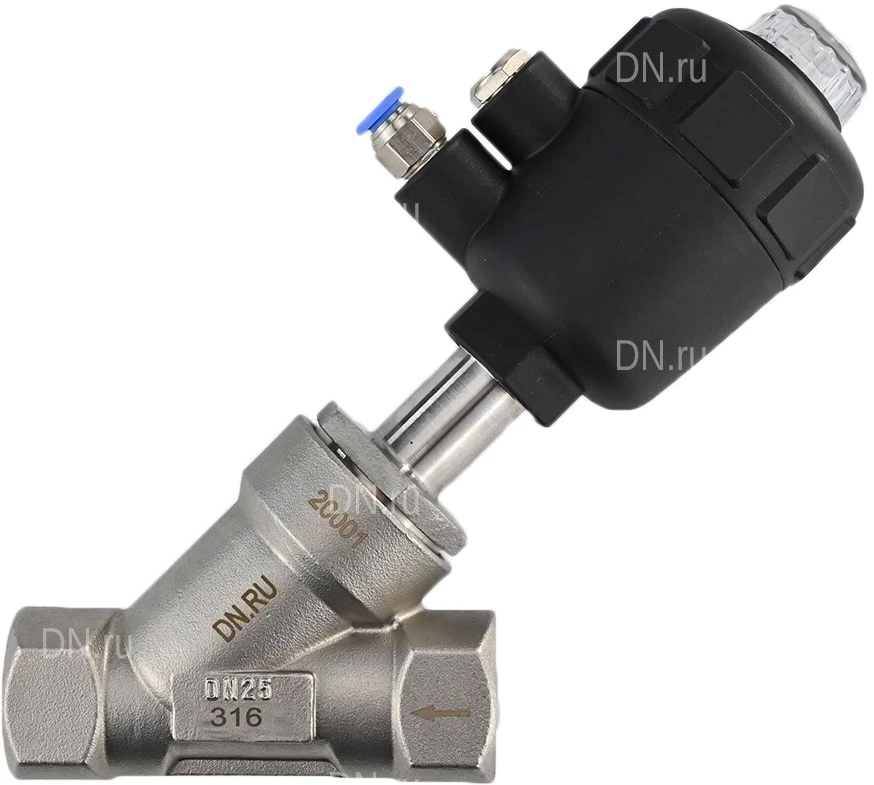

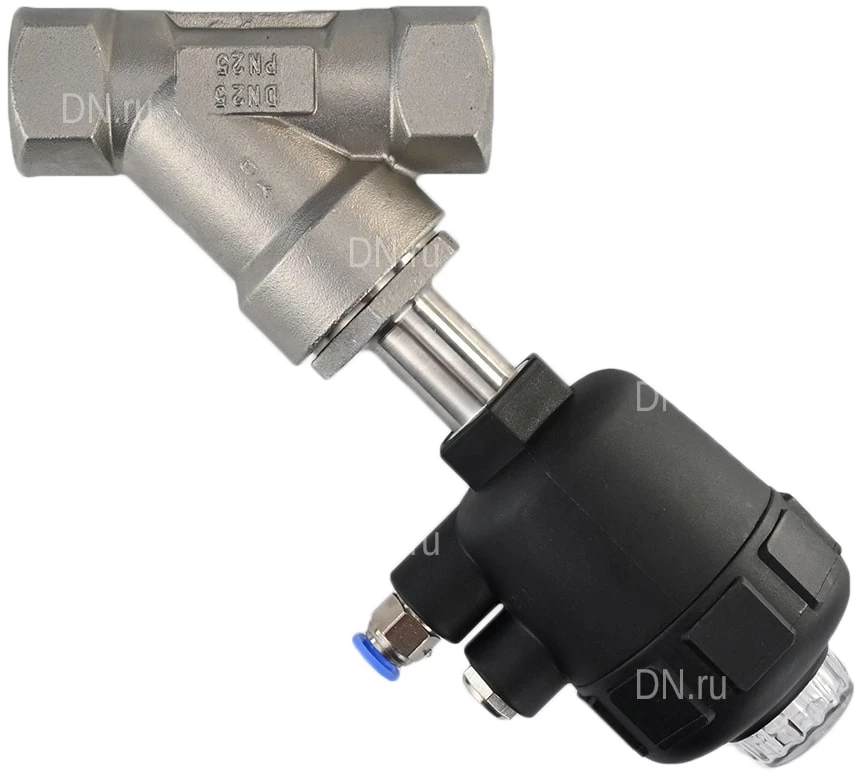

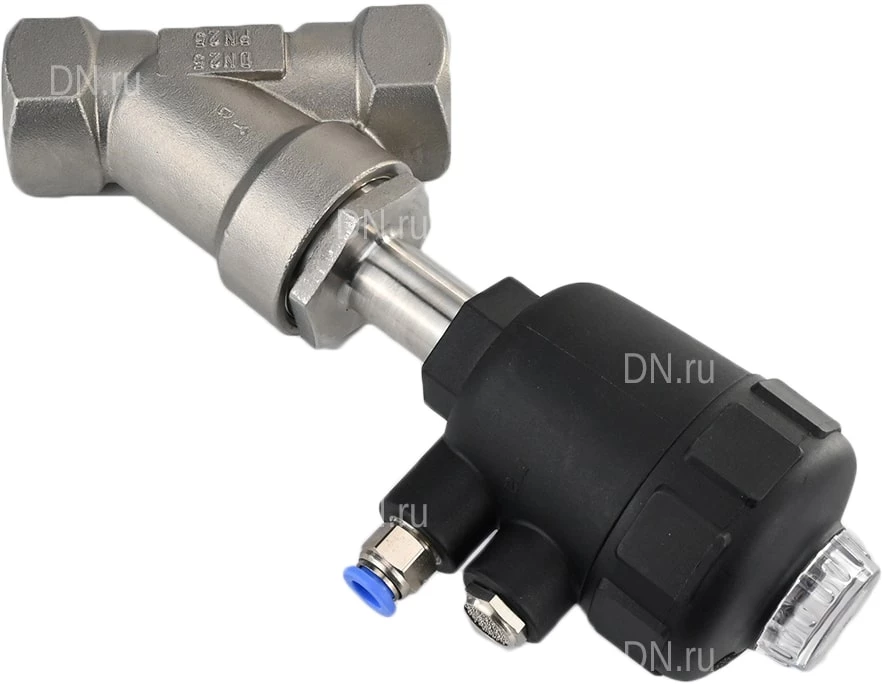

Клапан отсечной пневматический DN.ru VSP3241P-T-1PNC Ду25 Ру25, корпус - нержавеющая сталь SS316, резьбовой, Y-образный, корпус привода - пластик
Источник изображений товара: dn.ru. Внешний вид товара может отличаться от изображённого
Клапаны отсечные пневматические DN.ru VSP3241P-T-1PNC Ду15-100 Ру25 стальные, резьбовые, Y-образные предназначены для быстрого перекрытия потока рабочей среды в трубопроводе, что особенно важно в аварийных ситуациях или для оперативной изоляции оборудования. Принцип работы: срабатывание клапана происходит за счёт давления сжатого воздуха, подаваемого в пневмопривод, а возврат в исходное положение — за счет силы упругой деформации пружины, сжимающейся при срабатывании клапана Технические параметры клапана отсечного пневматического DN.ru VSP3241P-T-1PNC Ду25 Ру25, корпус - нержавеющая сталь SS316, резьбового, Y-образного: Диаметр номинальный DN - 25 мм Давление номинальное PN - 25 бар Тип присоединения - муфтовый (резьбовой) Тип клапана - Отсечной Тип исполнения для клапанов - нормально-закрытый Рабочая среда - вода, пар, неагрессивные жидкости Температура рабочей среды - от -20°С до +180°С Температура окружающей среды - от -20°С до +60°С Тип конструкции - наклонный Тип управления - пневмопривод Диаметр в дюймах - 1″ Пропускная способность - 18.1 м3/ч Бренд - DN.ru Страна производитель - Россия Вес - 0.94 кг Клапан отсечной пневматический DN.ru VSP3241P-T-1PNC Ду25 Ру25, корпус - нержавеющая сталь SS316, резьбовой, Y-образный, корпус привода - пластик Габариты и размеры клапана отсечного пневматического DN.ru VSP3241P-T-1PNC Ду25 Ру25, корпус - нержавеющая сталь SS316, резьбового, Y-образного: L - 105 мм A - 185 мм H - 160 мм ØE - 64 мм D - R 1″ G - R 1/4″ R - М26х1.5 Эскиз габаритов и размеров клапана отсечного пневматического DN.ru VSP3241P-T-1PNC Ду25 Ру25, корпус - нержавеющая сталь SS316, резьбового, Y-образного Таблица деталей и материалов клапана отсечного пневматического DN.ru VSP3241P-T-1PNC Ду25 Ру25, корпус - нержавеющая сталь SS316, резьбового, Y-образного: № п/п Наименование детали Материал 1 Корпус привода полиамид PA66 2 Воздушный порт 2, сообщающийся с атмосферой - 3 Гайка поршня нержавеющая сталь AISI 304 (аналог 08Х18Н10) 4 Воздушный порт 1 для подачи воздуха - 5 Заглушка железо 6 Шайба нержавеющая сталь AISI 304 (аналог 08Х18Н10) 7 Шток клапана нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) 8 Пружина сталь 60Si2MnA (аналог 60С2А) 9 Уплотнение штока PTFE 10 Крышка клапана нержавеющая сталь CF8/AISI 304 (аналог 08Х18Н10) 11 Уплотнительная прокладка корпуса клапана PTFE 12 Диск клапана нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) 13 Шайба уплотнения диска клапана нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) 14 Гайка диска клапана нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) 15 Индикатор положения поликарбонат 16 Шток индикатора положения полиамид PA66 17 Пружина сталь 60Si2MnA (аналог 60С2А) 18 Верхняя шайба поршня нержавеющая сталь AISI 304 (аналог 08Х18Н10) 19 Уплотнительное кольцо FPM 20 Нижняя шайба поршня нержавеющая сталь AISI 304 (аналог 08Х18Н10) 21 Уплотнительное кольцо поршня FPM 22 Поршень полиамид PA66 23 Уплотнение штока FPM 24 Уплотнение штока PTFE 25 Уплотнение диска клапана PTFE 26 Корпус клапана нержавеющая сталь CF8М/AISI 316 (аналог 08Х17Н14М2) Эскиз деталей и материалов клапана отсечного пневматического DN.ru VSP3241P-T-1PNC Ду25 Ру25, корпус - нержавеющая сталь SS316, резьбового, Y-образного
Информация о товаре может содержать неточности, перед покупкой проверяйте информацию на сайте производителя.
Сравнение товаров
| Страна | ||||
| Россия | Россия | Россия | — | — |
| Производитель | ||||
| DN.ru | DN.ru | DN.ru | — | — |
| Артикул | ||||
| D490-00012 | D490-00082 | D490-00075 | — | — |
| Ед.измерения | ||||
| шт | шт | шт | — | — |
| Материал корпуса | ||||
| нержавеющая сталь SS 316 | Сталь нержавеющая aisi 316 | Сталь нержавеющая aisi 316 | — | — |
