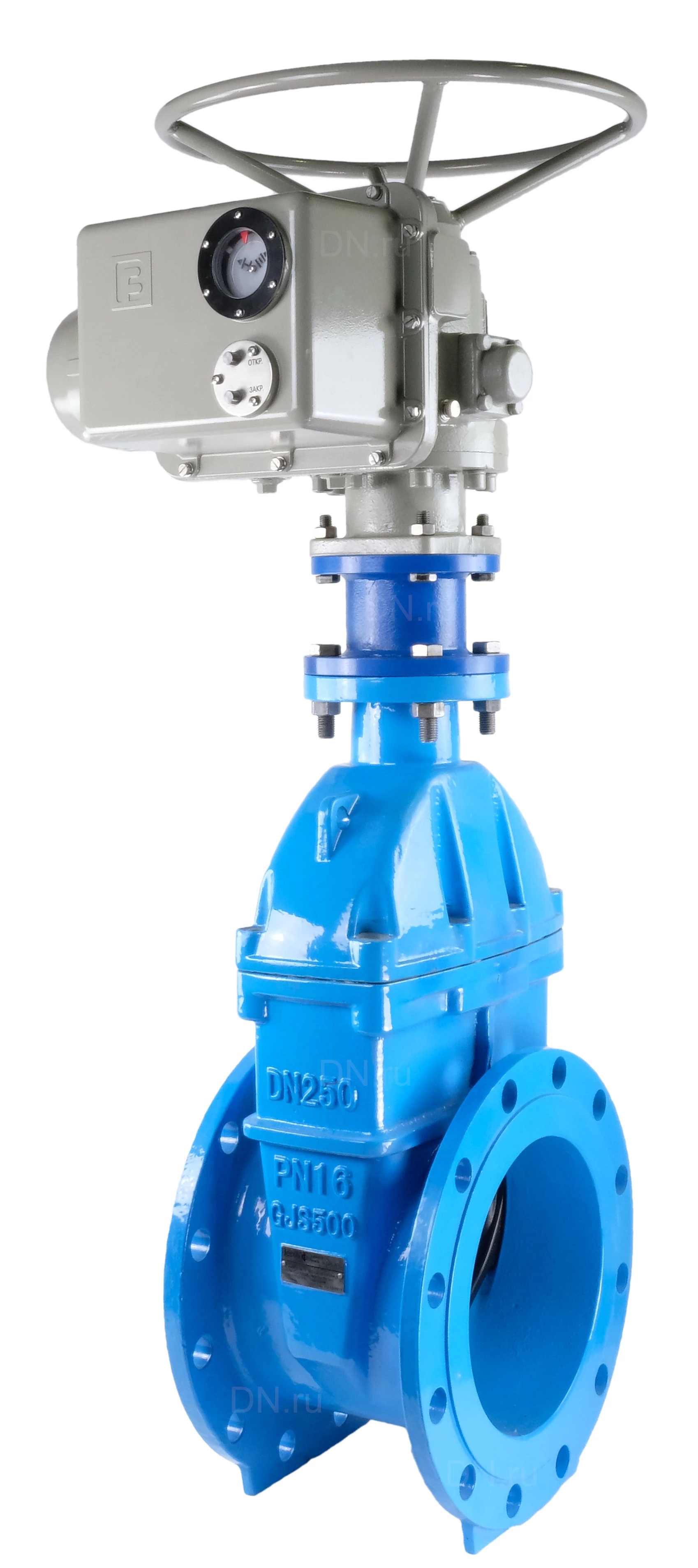

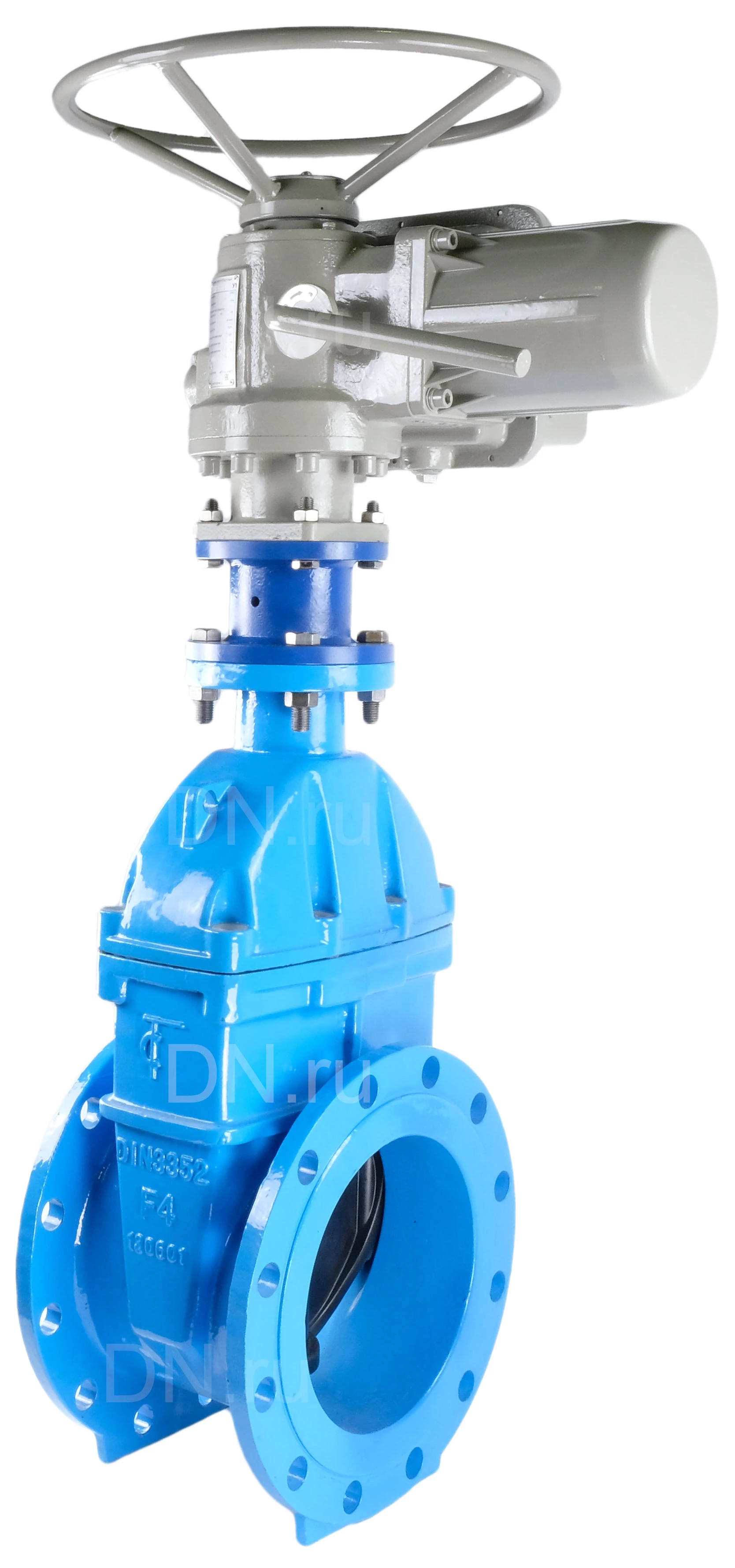

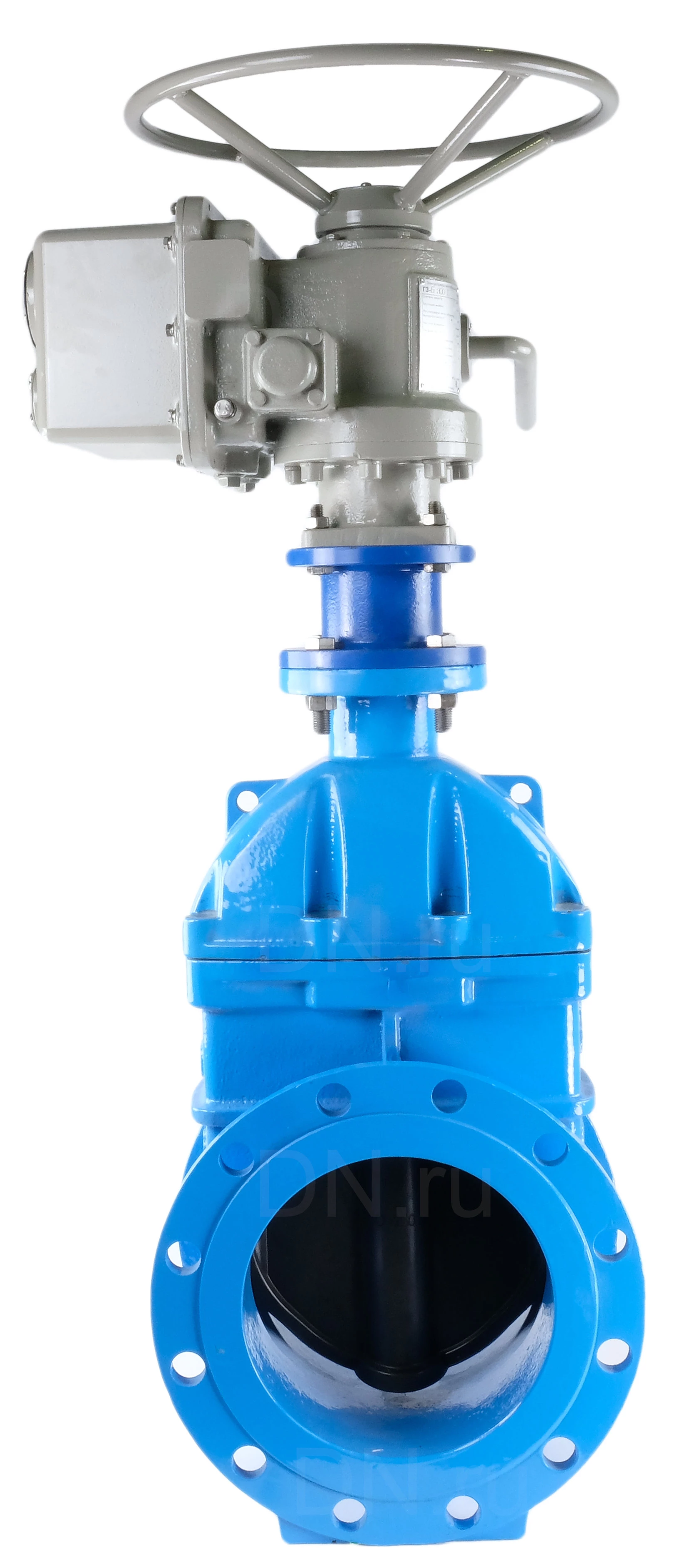

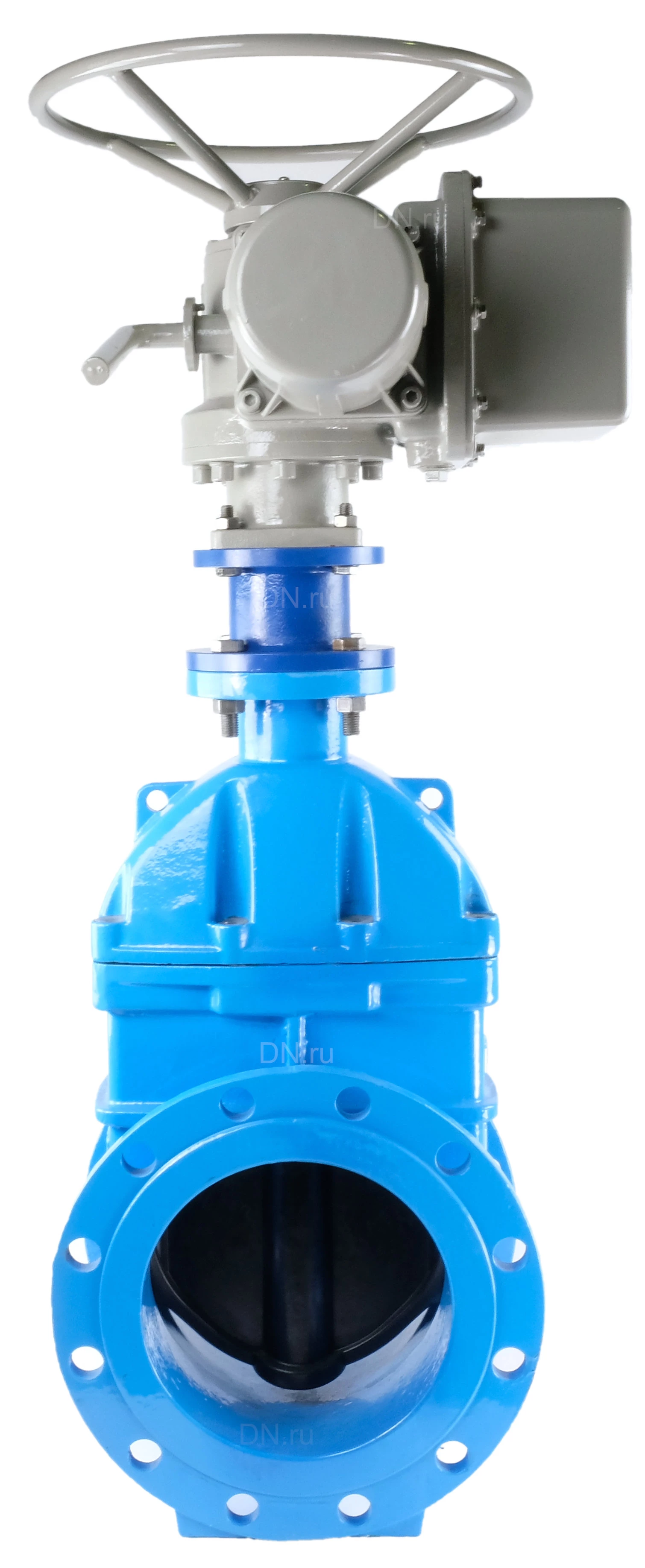

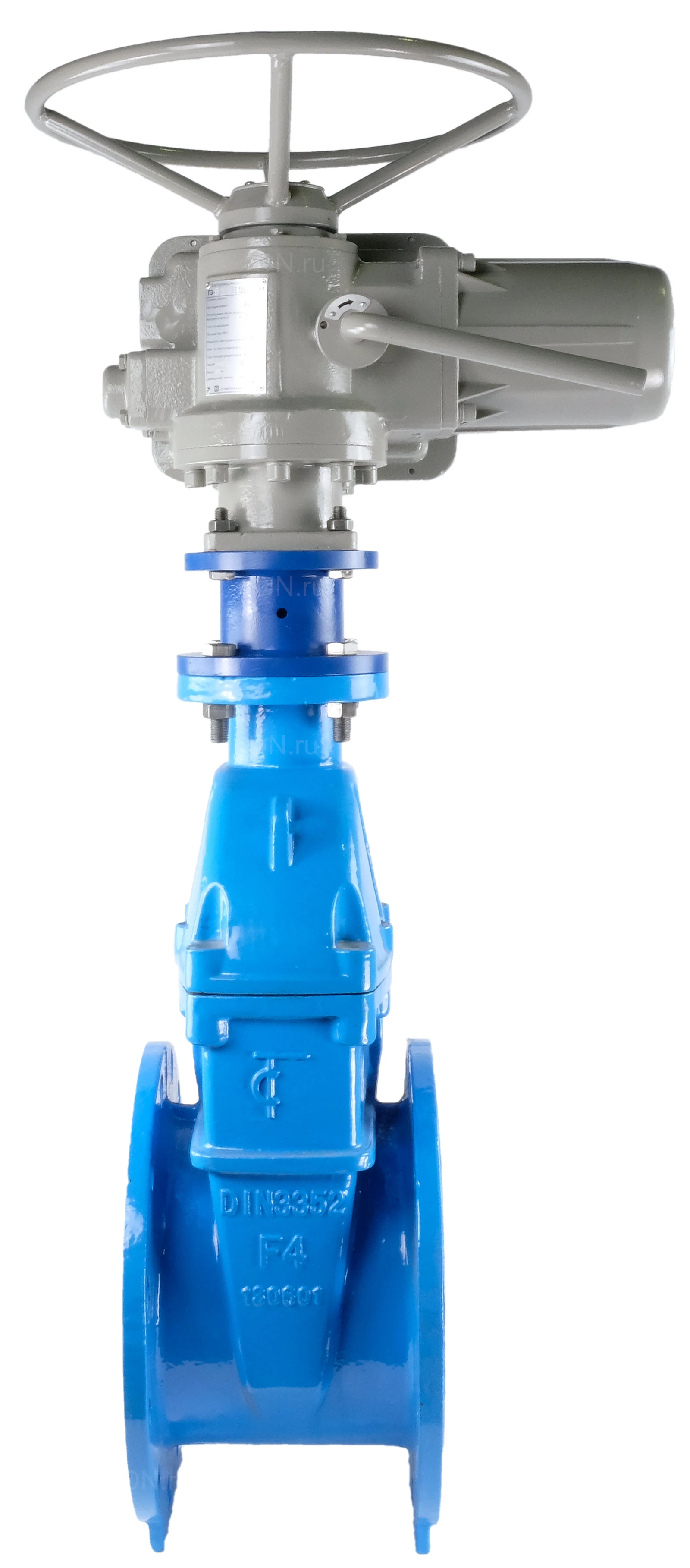

Задвижка клиновая Tecofi VOC 4241 Ду200 Ру16 фланцевая, клин - обрезиненный, шпиндель - невыдвижной, корпус - чугун, уплотнение - EPDM, с электроприводом ГЗ-Б.200/24, 380В

Тип задвижки - Клиновая Диаметр номинальный DN - 200 мм Давление условное PN - 16 бар ISO фланца арматуры - F14 Тип присоединения - Фланцевый Материал корпуса - Высокопрочный чугун GGG50/ВЧ50/EN-GJS-500-7 Строительная длина - 230 мм Класс материала корпуса - чугун Управление - С электроприводом Напряжение питания - 380В Конструкция шпинделя - невыдвижной Клин - обрезиненный Тип уплотнения - EPDM Тип покрытия - эпоксидный порошок Крутящий момент - 200 Нм Вес - 115 кг Страна производитель - Франция Страна производитель привода - Россия Размеры: L=230 мм (строительная длина) H=496 мм ∅D=340 мм ∅D1=295 мм ∅D2=266 мм f=3 мм b=20 мм Z-d=12x∅23 мм d1=175 мм d2=140 мм d3=30 мм d4xn=18x4 мм d5=68 мм b1=8 мм H1=60 мм H2=20 мм Кол-во оборотов=22 Крутящий момент=200 Нм ISO=F14 Материалы 1, 6 Корпус, Крышка Чугун ковкий GGG50 2 Клин Чугун ковкий GGG50 покрытый EPDM 3, 11 Гайка Латунь 4 Шток Нержавеющая сталь 5 Прокладка EPDM 7 Болт Сталь 8, 10 Кольцевая прокладка EPDM 9 Кольцо Латунь 12 Пыльник EPDM Тех. описание и условия эксплуатации электропривода ГЗ-Б.200 Привод Тип присоединения к арматуре по ОСТ 06-07-763-73 Номинальный крутящий момент на выходном валу Частота врацения вала, об/мин. Настраиваемое число оборотов выходного вала, для закрытия/открытия, об. Вес Нм кгс*м станд. заказ. Мин. Макс. кг,± 8% ГЗ-Б.200 Б 200 20 24 12,18,36 1 300 47 Электроприводы рассчитаны для работы в повторно-кратковременном режиме S2 по ГОСТ 183-74 с продолжительностью включения 15 мин., с частотой включений - до 60 раз в час. Питание = 3ф/380В/50Гц; Тип присоединения к арматуре = по ОСТ 26-07-763-73; Климатическое исполнение – по ГОСТ 15150-69. Рабочие значения температуры: от -30º до +70º С. (У1); от -40° до +60° С (У1); от -60° до +60° С (УХЛ1); от -10° до +65° С (Т1). Возможные места установки – стационарные, в помещении, под навесом и на открытом воздухе; Относительная влажность (верхнее значение) 100% при 25° С; Защита корпуса по ГОСТ 14254 - IP65.
