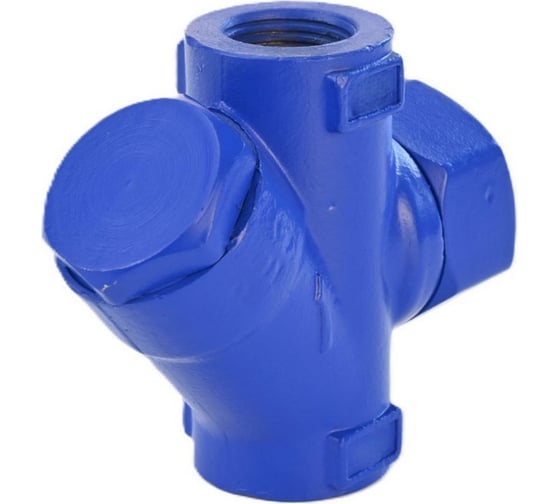

Конденсатоотводчик термодинамический DN.ru STT2131M-T Ду50 Ру40 с фильтром, стальной, резьбовой

Конденсатоотводчик предназначен для выпуска из паровой системы конденсата, воздуха и других неконденсируемых газов, а также для задержки пара до его полной конденсации. Принцип действия основан на разнице скоростей пара и конденсата. При прохождении конденсата из-за низкой скорости диск поднимается и пропускает конденсат. При поступлении пара в термодинамический конденсатоотводчик скорость увеличивается, приводя к падению статического давления, и диск опускается на седло. Пар, находящийся над диском, благодаря большей площади контакта, удерживает диск в закрытом положении. По мере конденсации пара давление над диском падает, и диск снова начинает подниматься, пропуская конденсат. Параметры конденсатоотводчика термодинамического DN.ru STT2131M-T Ду50 Ру40: Тип конденсатоотводчика - термодинамический Давление номинальное PN - 40 бар Диаметр номинальный DN - 50 мм Строительная длина - 150 мм Тип присоединения - муфтовый (резьбовой) Присоединение - резьбовое Присоединительная резьба - ТД131 –внутренняя резьба NPT Максимальная температура рабочей среды - 350 С° Рабочая среда - пар Материал корпуса - Углеродистая сталь EN-1.0619 (20Л) Цвет - Синий Вес - 3.6 кг Страна производитель - Россия Конденсатоотводчик термодинамический DN.ru STT2131M-T Ду50 Ру40 с фильтром, стальной, резьбовой Габаритные и установочные размеры конденсатоотводчика термодинамического DN.ru STT2131M-T Ду50 Ру40: DN - 50 мм L - 150 мм H - 182 мм H1 - 102 мм Эскиз размеров и материалов конденсатоотводчика термодинамического DN.ru STT2131M-T Ду50 Ру40 Габаритные и установочные размеры конденсатоотводчика термодинамического DN.ru STT2131M-T Ду50 Ру40: № Наименование датали Материал 1 Корпус сталь EN-1.0619 (20Л) 2 Фильтр нерж. сталь AISI 304 3 Уплотнение PTFE 4 Заглушка сталь EN-1.0619 (20Л) 5 Уплотнение PTFE 6 Диск нерж сталь AISI 304 7 Крышка сталь EN-1.0619 (20Л) Эскиз материалов конденсатоотводчика термодинамического DN.ru STT2131M-T Ду50 Ру40
