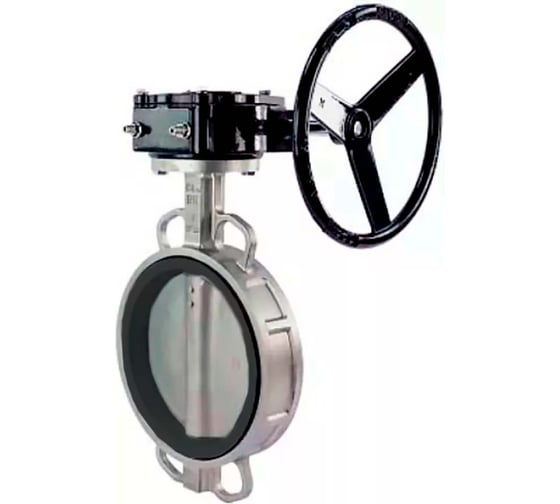

Затвор дисковый поворотный Рашворк 200 Ду300 Ру16 межфланцевый, корпус - серый чугун EN-GJL-250, диск - ковкий чугун GJS-400-15, уплотнение - EPDM, с редуктором

Дисковые поворотные затворы Рашворк 200 — идеальное решение для большинства трубопроводных систем. Основная функция — полное перекрытие или регулирование расхода рабочей среды в системах водоснабжения и водоотведения, отопления, кондиционирования, вентиляции, пожаротушения и иных областях промышленности и ЖКХ. Запирающий элемент выполнен в форме диска, вращающегося вокруг своей оси перпендикулярно направлению потока транспортируемой среды. Для удобного для открытия и закрытия затвора используется механический редуктор. Он служит для понижения угловых скоростей и увеличения вращающихся моментов. Редуктор представляет собой зубчатый механизм со скошенными шестернями, находящийся в коробке во избежание повреждений оператора и контакта внутренних частей механизма с объектами, затрудняющими их работу. Параметры затвора дискового поворотного Рашворк 200 Ду300 Ру16: Тип присоединения - межфланцевый Тип управления - Ручной (рукоятка, редуктор) Размер штока арматуры - 22х22 мм ISO фланца арматуры - F10 Крутящий момент - 390 Нм Наличие блока концевых выключателей - нет Диаметр номинальный DN - 300 мм Давление номинальное PN - 16 бар Класс герметичности по ГОСТ 54808-2011 - "A" Материал корпуса - Чугун серый GG25/СЧ25/EN-GJL-250 Материал диска - Высокопрочный чугун GGG40/ВЧ40/EN-GJS-400-15 Тип уплотнения - EPDM Вес - 30 кг Страна производитель затвора - Россия Среда - вода, воздух, нейтральные среды Бренд - Рашворк Класс материала корпуса - чугун Затвор дисковый поворотный Рашворк 200 Ду300 Ру16 межфланцевый, корпус - серый чугун EN-GJL-250, диск - ковкий чугун GJS-400-15, уплотнение - EPDM, с редуктором Габаритные и установочные размеры затвора дискового поворотного Рашворк 200 Ду300 Ру16: G - 300 мм K - 352 мм A - 251 мм B - 320 мм E - 78 мм ISO - F10 C - 42 мм F - 78 мм L - 227 мм D - 125 мм d - 102 мм HxH - 22х22мм N x Ød0 - 4 x 12 мм Строительная высота - 362 мм Эскиз затвора дискового поворотного Рашворк 200 Ду300 Ру16 Материалы деталей затвора дискового поворотного Рашворк 200 Ду300 Ру16: № Наименование Материал 1 корпус чугун GG25 2 седловое уплотнение EPDM 3 диск Высокопрочный чугун GGG40/ВЧ40/EN-GJS-400-15 4 верхний шток нерж. сталь AISI 416 5 подшипник армированный полисульфон (PSF) 6 уплотнительное кольцо NBR 7 опорное кольцо оцинк. углеродистая сталь 8 стопорное кольцо углеродистая сталь 9 редуктор чугун GG25 10 болт углеродистая сталь 11 нижний шток нерж. сталь AISI 416 12 заглушка углеродистая сталь Эскиз затвора дискового поворотного Рашворк 200 Ду300 Ру16 Характеристики редуктора Рашворк: B - 227 мм ØC - 285 мм J - 78 мм ØE - 125 мм ØF - 102 мм HxH - 22х22 мм Эскиз редуктора Рашворк
