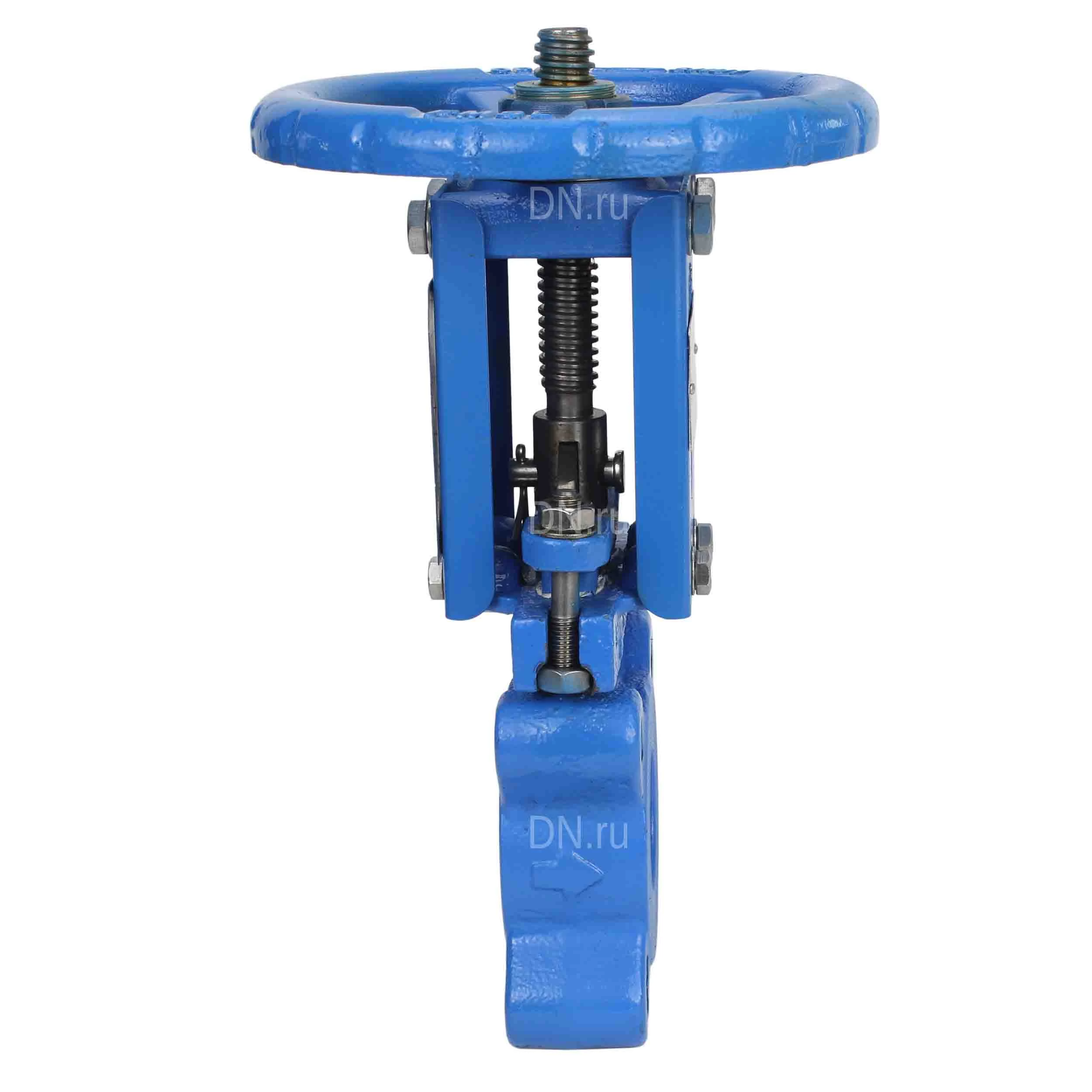

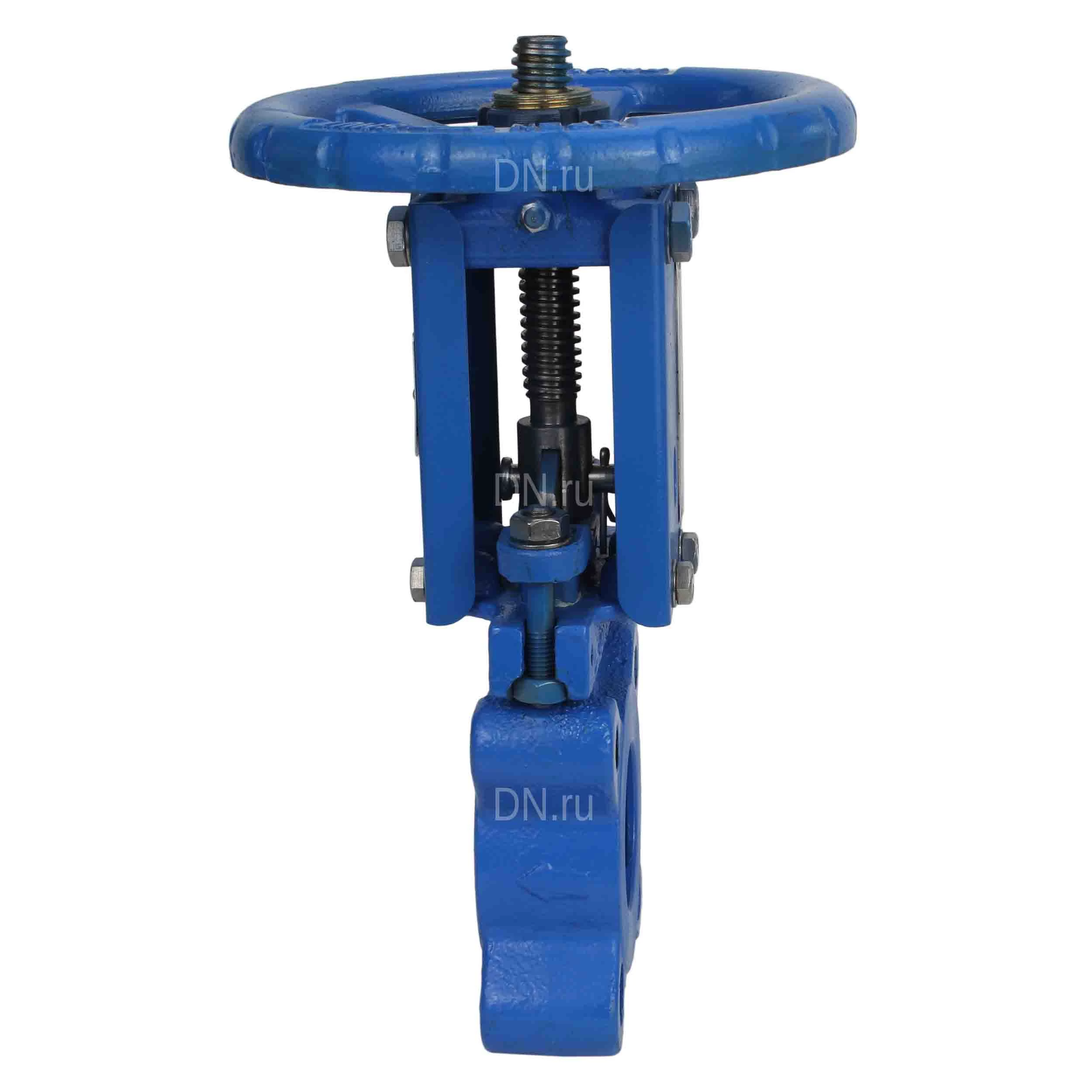

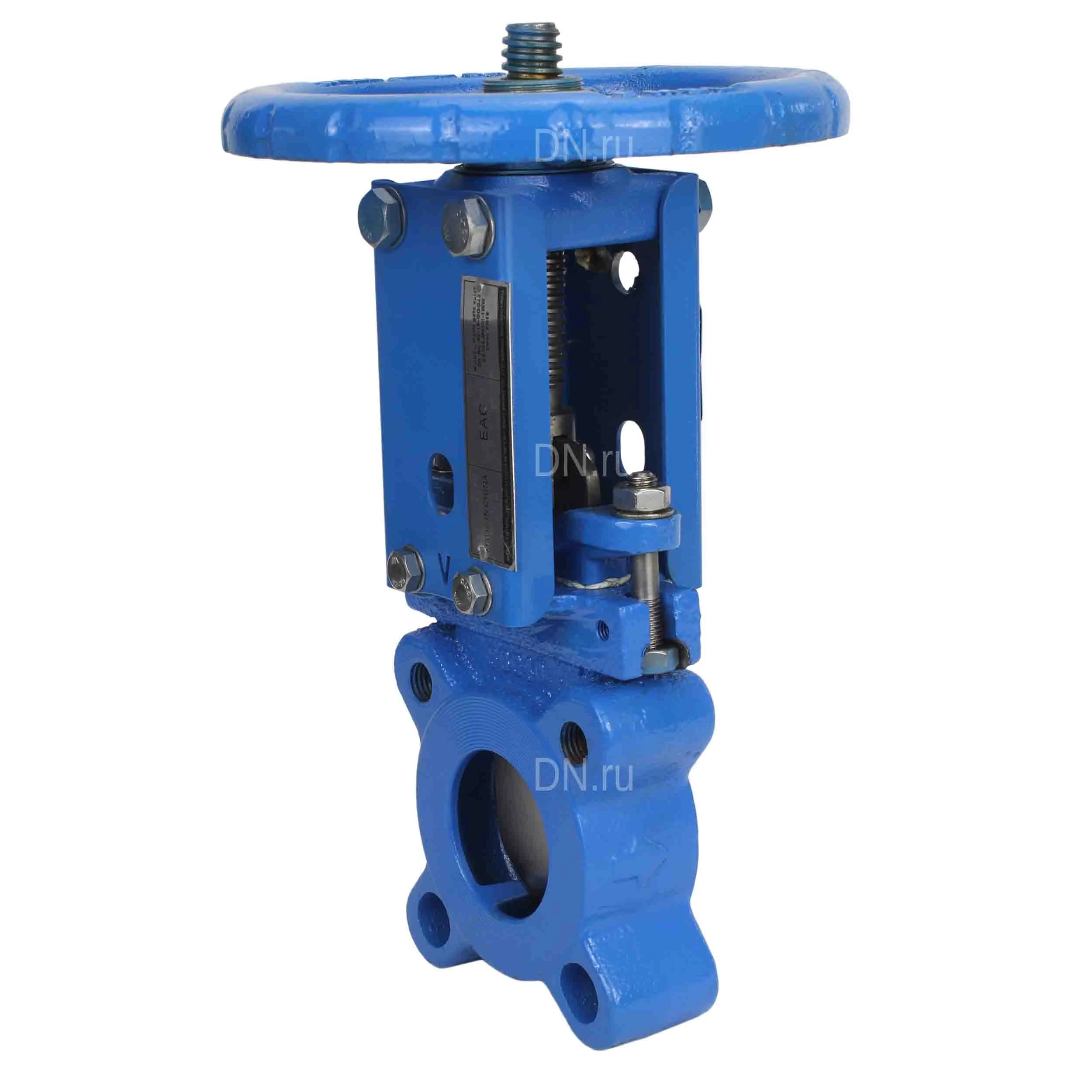

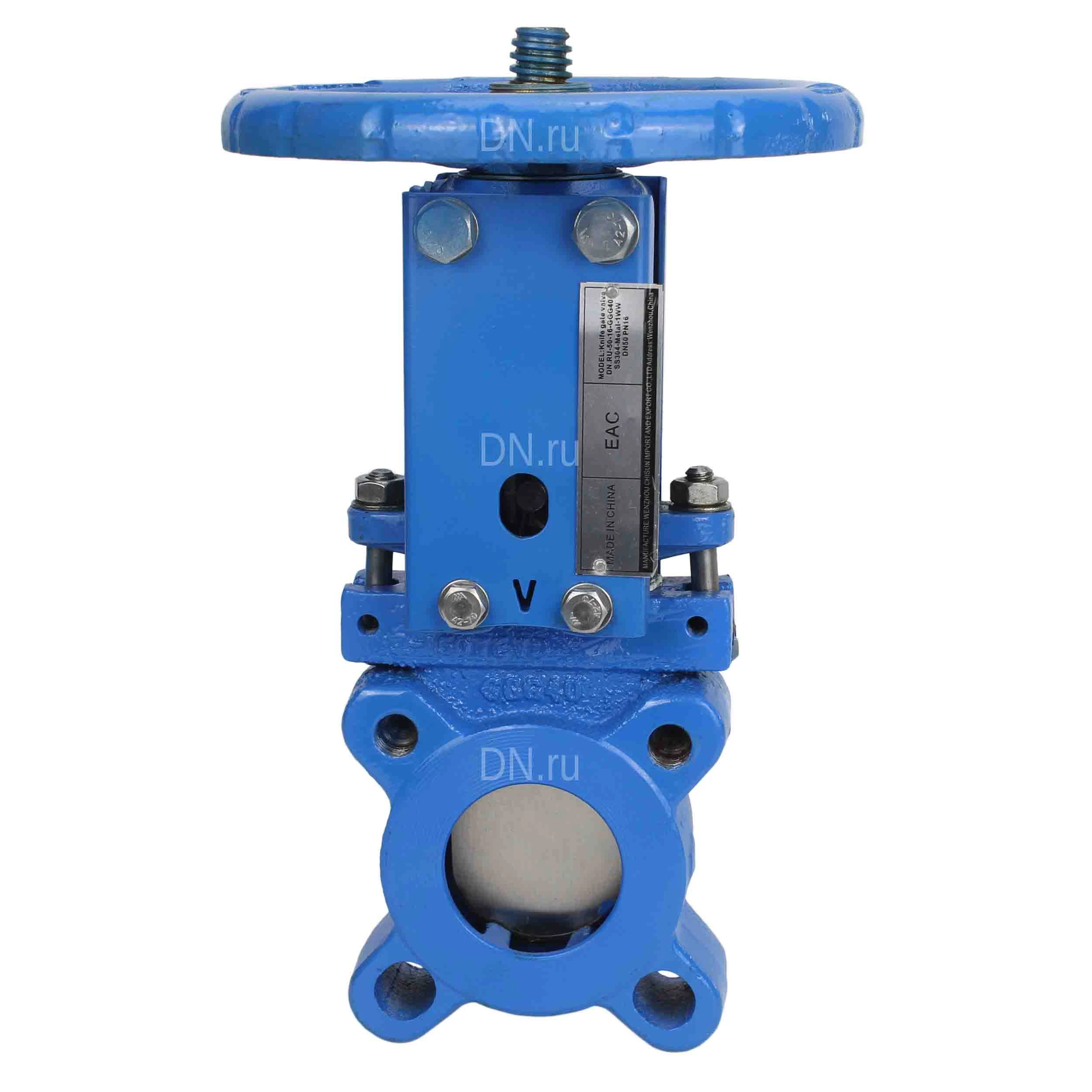

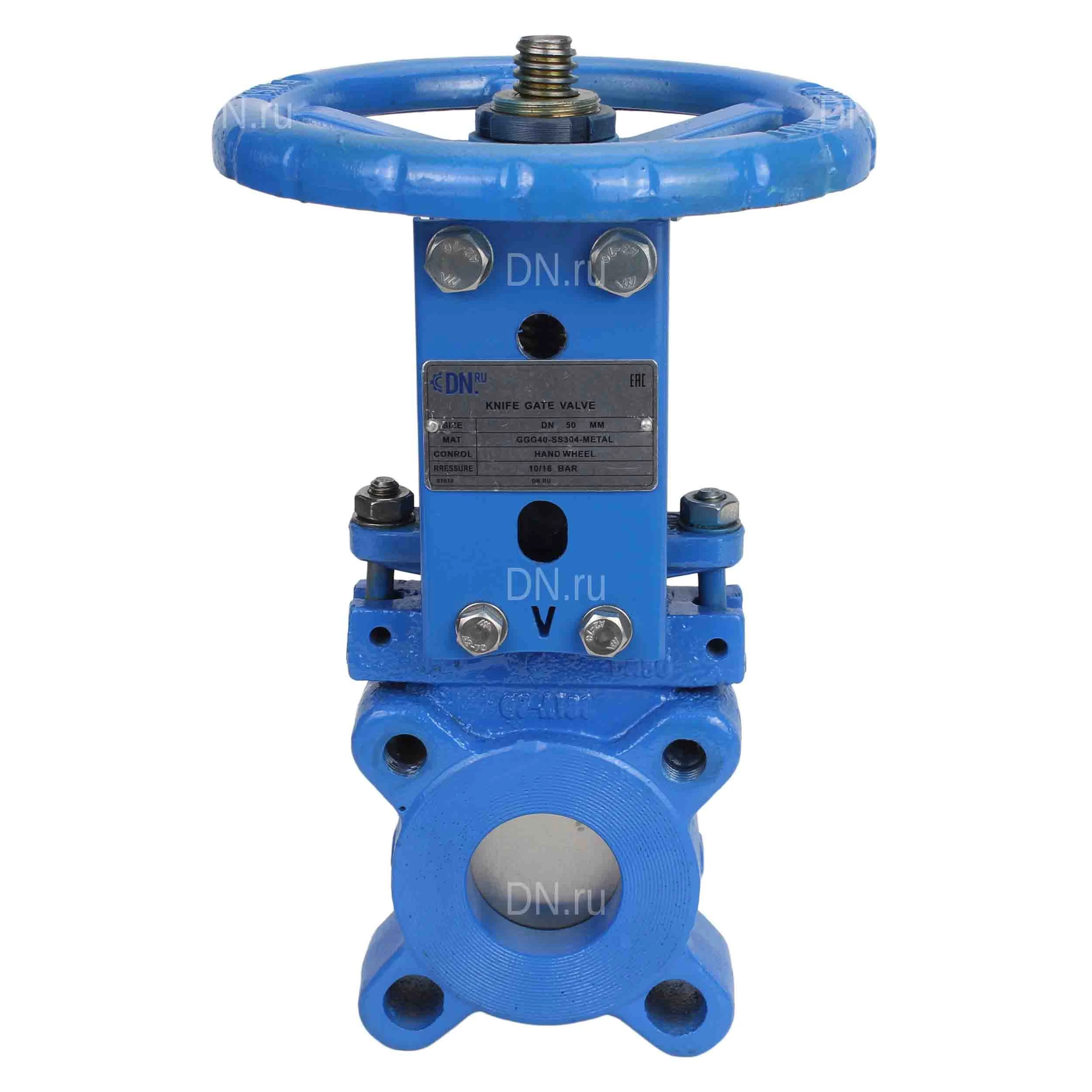

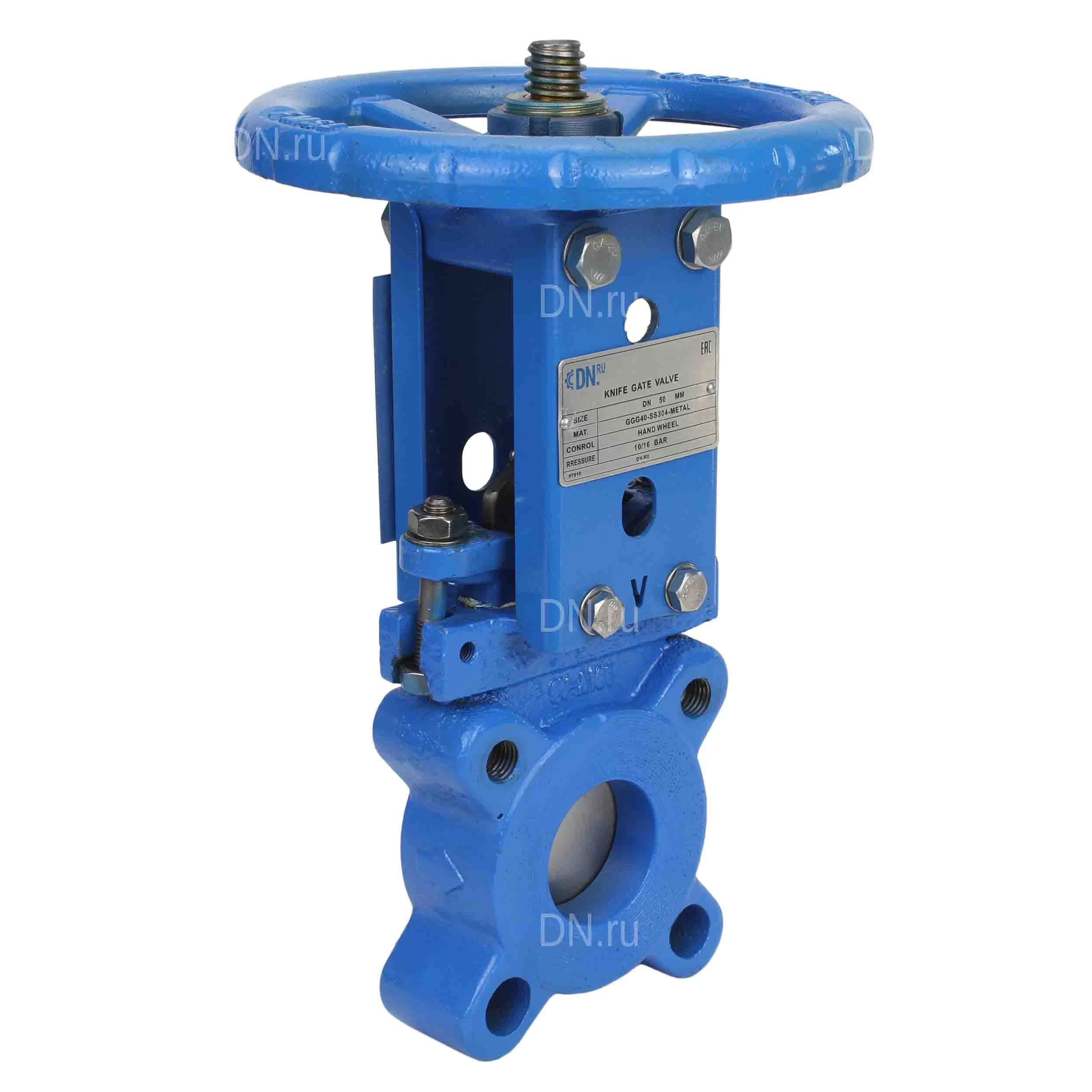

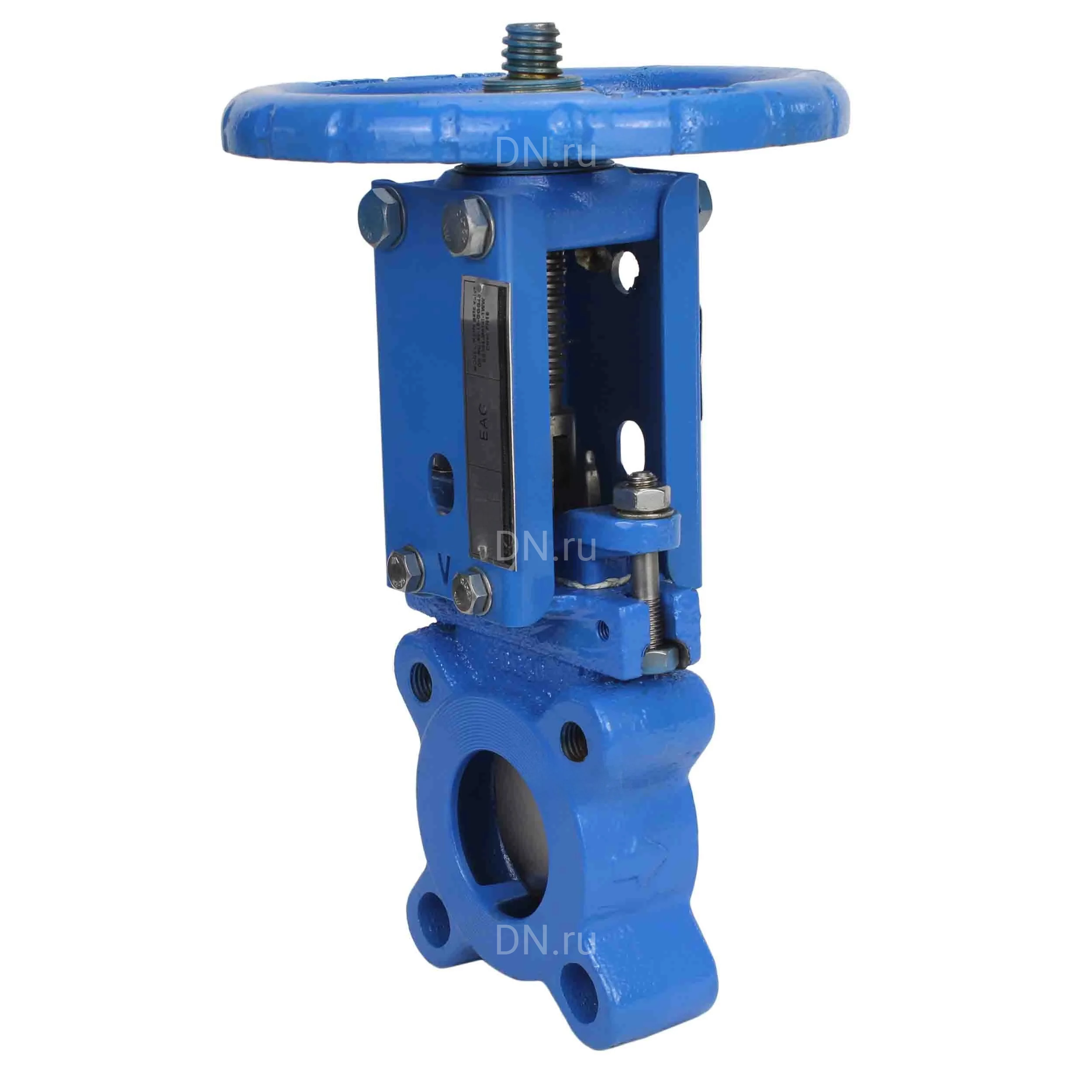

Задвижка шиберная DN.ru GVKN1331E-2W-Fb-S Ду50 Ру16 двусторонняя, межфланцевая, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - EPDM, управление - штурвал

Задвижки шиберные DN.ru GVKN1331E-2W-Fb-S Ду50 Ру предназначены для установки на трубопроводе в качестве запорного устройства и регулирования потока рабочей среды в системах водоснабжения и химической промышленности. 1.3. Принцип работы шиберной задвижки заключается в перемещении шибера (ножа) перпендикулярно потоку среды. При полном перекрытии диаметра условного прохода трубопровода происходит остановка потока, при частичном — регулировка. Герметичность шиберной задвижки в закрытом состоянии обеспечивается прижатием шибера к уплотнению под воздействием давления рабочей среды. Защитный кожух закрывает и эффективно защищает резьбу и поверхность штока от коррозии под воздействием внешней среды. Принцип работы пневмопривода основан на перемещении встроенного поршня за счет сжатого воздуха, который поступает в систему с компрессора или из резервуара. Основные технические характеристики задвижек шиберных DN.ru GVKN1331E-2W-Fb-S Ду50 Ру Тип задвижки - Шиберная Диаметр номинальный DN - 50 мм Рабочее давление - 16 бар Давление номинальное фланцев - 10/16 бар Температура рабочей среды - от -20 до + 120 Тип присоединения - межфланцевый Класс герметичности по ГОСТ 9544-2015 - "A" Материал корпуса - Высокопрочный чугун GGG40/ВЧ40/EN-GJS-400-15 Материал запорного органа - Нержавеющая сталь AISI/SS 304/08Х18Н10 Строительная длина - 48 мм Класс материала корпуса - чугун Управление - ручное/штурвал/маховик Конструкция шпинделя - невыдвижной Клин - однодисковый Тип уплотнения - EPDM Вес - 7 кг Страна производитель - Россия Страна производитель привода - Китай Задвижка шиберная DN.ru GVKN1331E-2W-Fb-S Ду50 Ру16 двусторонняя, межфланцевая, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - EPDM, управление - штурвал Габаритно-установочные размеры задвижек шиберных DN.ru GVKN1331E-2W-Fb-S Ду50 Ру Ду - 50 мм L - 48 мм D - 165 мм D1 - 125 мм D2 - 99 мм H - 280 мм H1 - 360 мм nxTh - 4x16 Эскиз задвижек шиберных DN.ru GVKN1331E-2W-Fb-S Ду50 Ру Спецификация материалов задвижек шиберных DN.ru GVKN1331E-2W-Fb-S Ду50 Ру № п/п Наименование детали Материал 1 Корпус чугун GGG40 2 Уплотнение EPDM 3 Уплотнение EPDM 4 Уплотнение U-образного профиля сталь А3 5 Шибер (нож) сталь 304 6 Набивка PTFE 7 Шпилька сталь А3 8 Винт сталь А3 9 Кожух сталь WCB 10 Гайка сталь А3 11 Винт сталь А3 12 Гайка чугун QT500 13 Стойка сталь А3 14 Шток сталь 2Cr13 15 Штурвал чугун QT500 16 Гайка сталь А3 Эскиз материалов задвижек шиберных DN.ru GVKN1331E-2W-Fb-S Ду50 Ру
