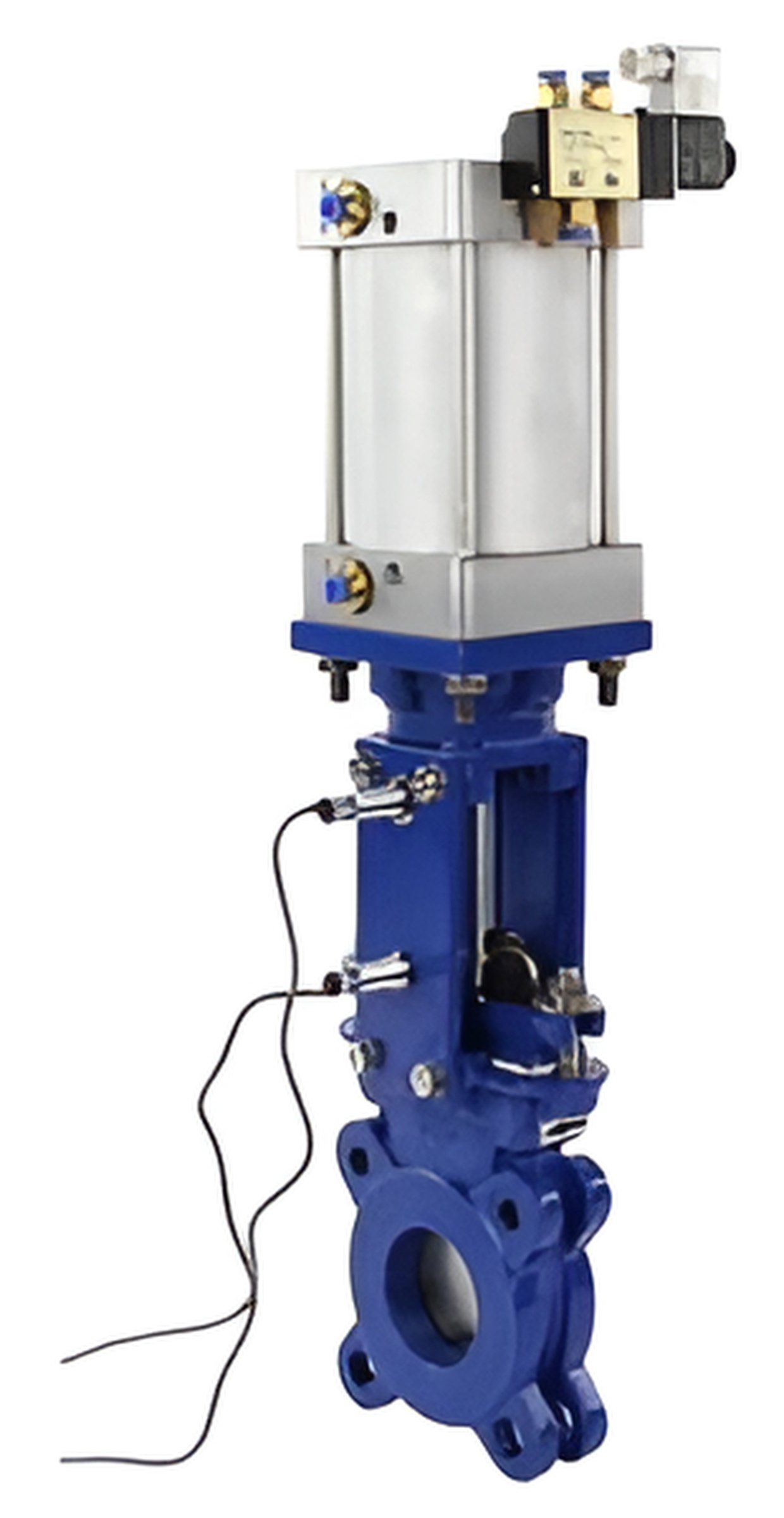

Задвижка шиберная Tecofi VG4400-031N Ду125 Ру10 односторонняя, межфланцевая, корпус - чугун, уплотнение - нитрил, с пневмоприводом 2-стороннего действия, с ручным дублером

Задвижки Tecofi VG4400-031N предназначены для открытия/закрытия или для регулирования. Герметичность в одном направлении, стрелка на корпусе указывает направление движения потока. Застойные зоны в задвижке практически отсутствуют: нож движется без вибраций по точно подогнанным пазухам для скольжения. Набивка сальника обеспечивает герметичность уплотнения между корпусом и ножом. Размещается в легкодоступном месте и может заменяться без снятия задвижки с трубопровода. Малые потери давления. Возможность использования для регулирования вязких сред при установке кольца диафрагмы или дефлектора. Параметры задвижки Tecofi VG4400-031N Ду125 Тип задвижки - Шиберная Диаметр номинальный DN - 125 мм Давление номинальное - 10 бар Рабочее давление - 10 бар Температура рабочей среды - от -10 до + 80 Тип присоединения - межфланцевый Материал корпуса - Ковкий чугун Материал запорного органа - нержавеющая сталь Строительная длина - 50 мм Класс материала корпуса - чугун Управление - С пневмоприводом Тип уплотнения - Нитрил Вес - 16.4 кг Страна производитель - Франция Размеры задвижки Tecofi VG4400-031N Ду125 Диаметр DN - 125 мм Строительная длина, A - 50 мм H - 1056 мм B - 915 мм C - 189 мм D - 93 мм ØP - 125 мм ØK - 210 мм n - 8 шт ØM - 4-M16 Задвижка шиберная Tecofi VG4400-031N Ду125 Ру10 односторонняя, межфланцевая, корпус - чугун, уплотнение - нитрил, с пневмоприводом 2-стороннего действия, с ручным дублером Таблица деталей и материалов задвижки Tecofi VG4400-031N Ду125 № п/п Наименование Материал 1 Корпус Ковкий чугун EN-GJS-500-7 2 Гарнитура PE / Упаковка Хлопок 3 Нож Нержавеющая сталь X5CrNi 18-10 4 Винт Нержавеющая сталь 13%Cr 5* Опорная пластина Сталь с эпоксидным покрытием 6 Шток Оцинкованная сталь 7 Опорная пластина Сталь 8 Сальниковая набивка Ковкий чугун 9 Уплотнительное кольцо Нитрил 10 Уплотнение Нитрил 11 Заглушка Пластик 12 Защитная трубка Сталь 13 Пневматический цилиндр Алюминий 14 Маховик Чугун 15 Термоусадочная муфта Нержавеющая сталь 316 16 Чувствительный стержень Нержавеющая сталь 304 17 Вал цилиндра Нержавеющая сталь 13%Cr 18 Гайка Бронза 19 Стопорный винт Нержавеющая сталь 20 Масленка Нержавеющая сталь 21 Опорная шайба Бронза *Пластины с заранее просверленными отверстиями до Ду 300. Эскиз задвижки Tecofi VG4400-031N Ду125
