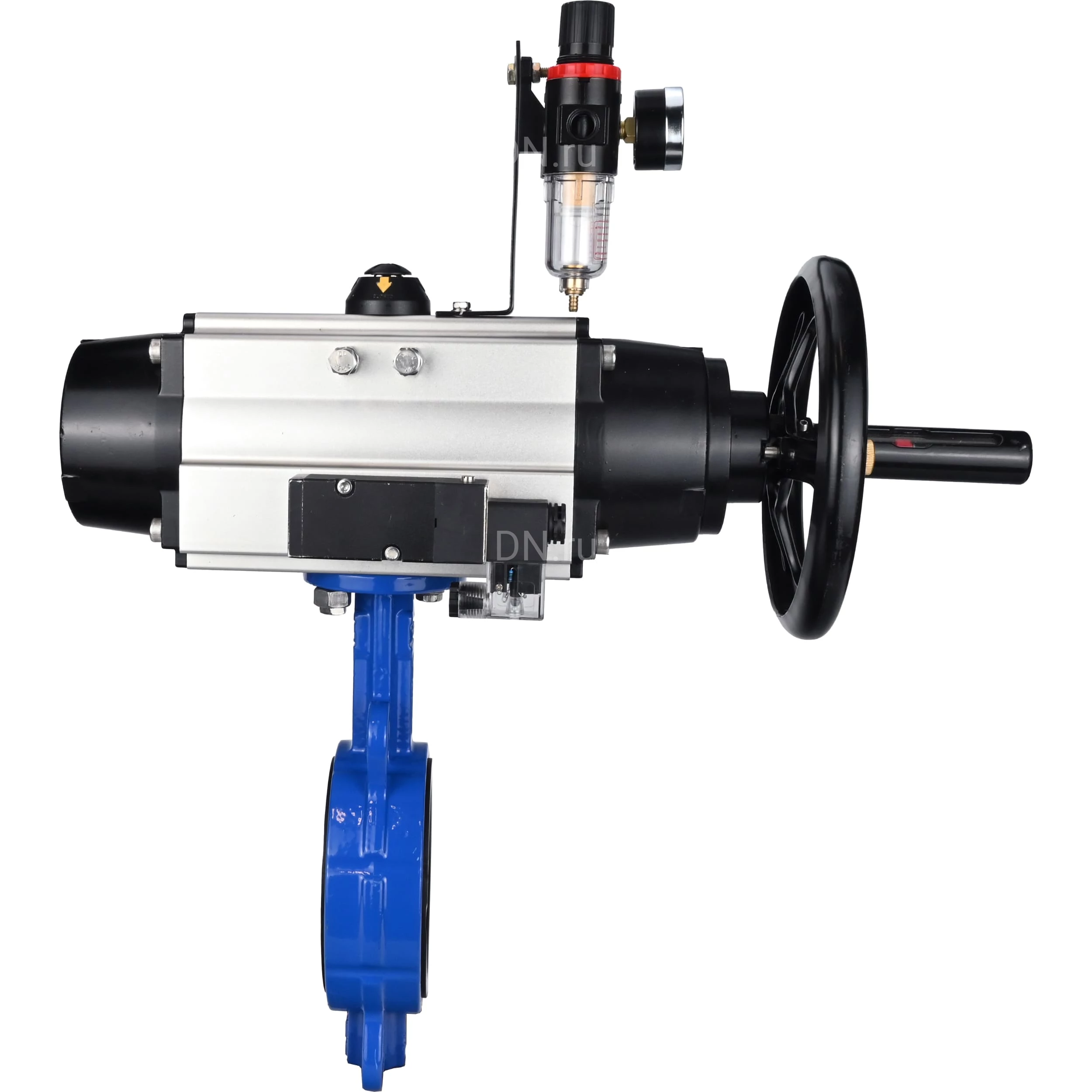

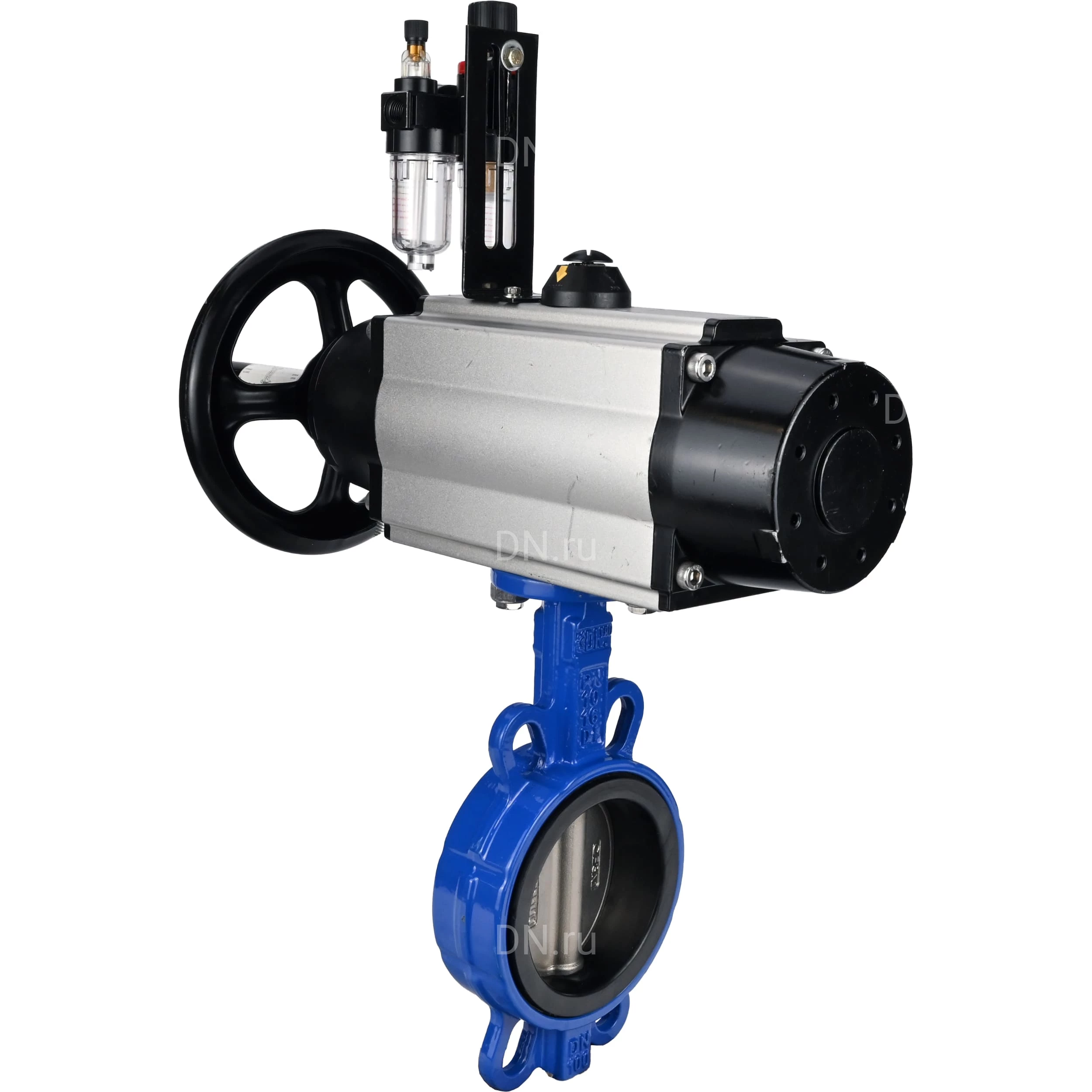

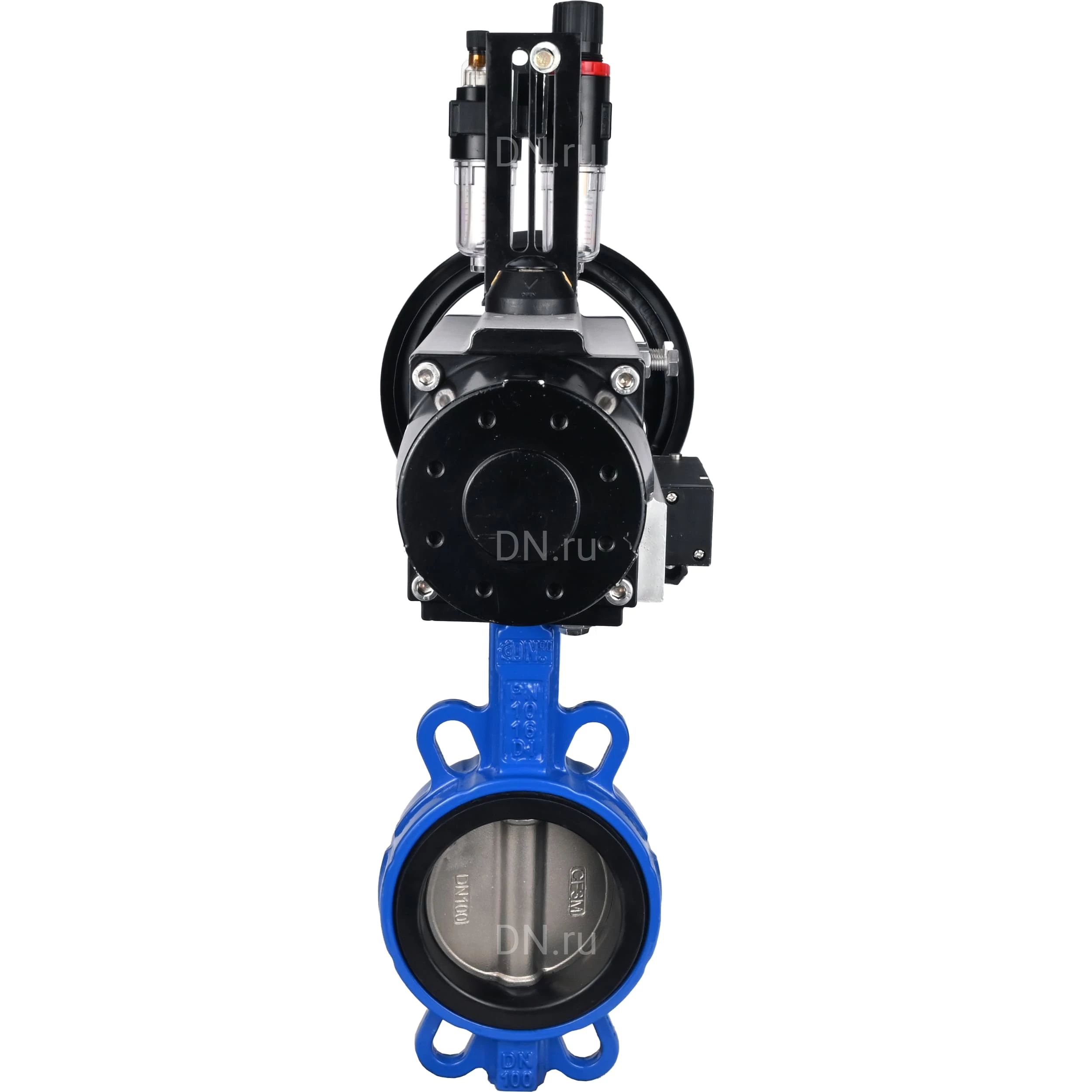

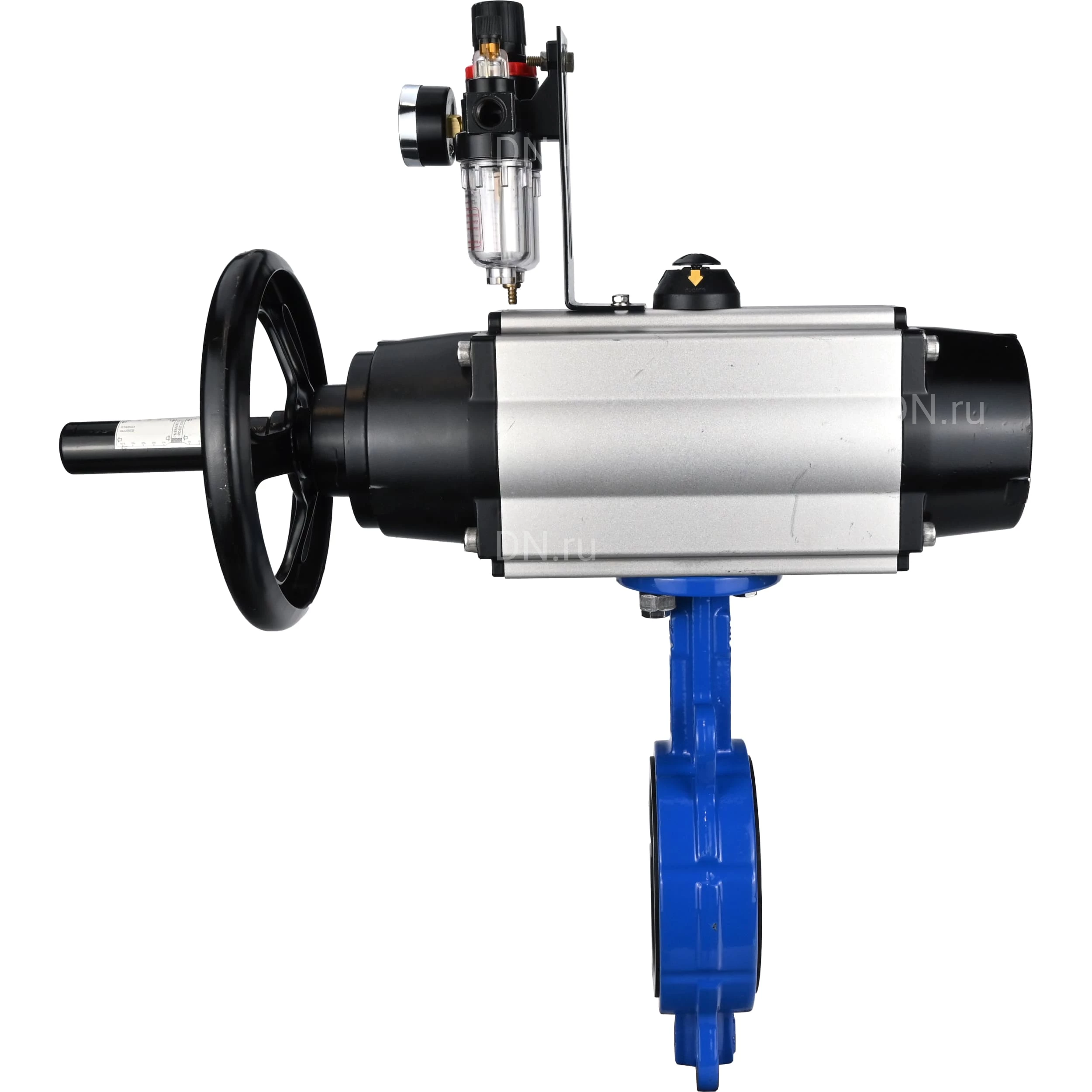

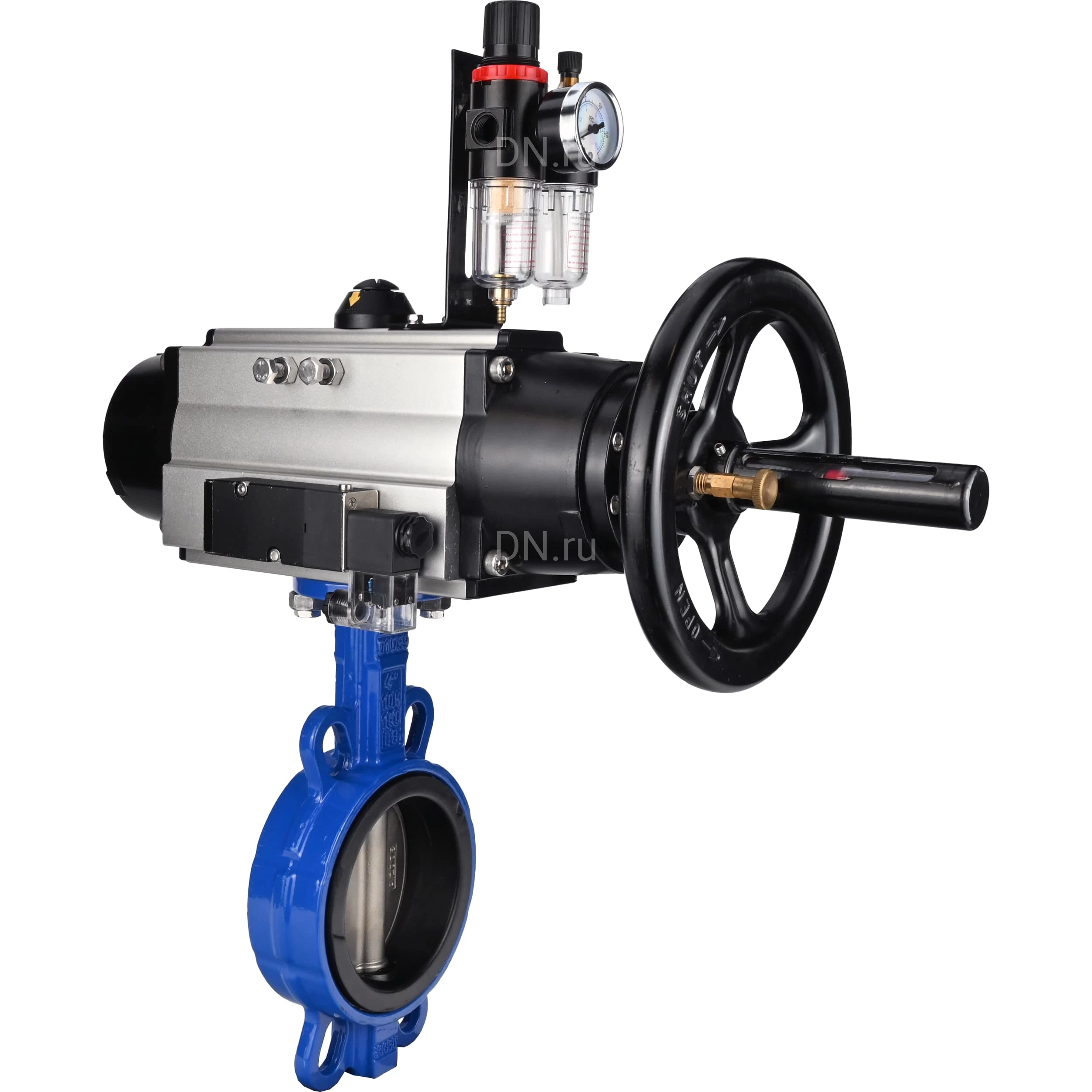

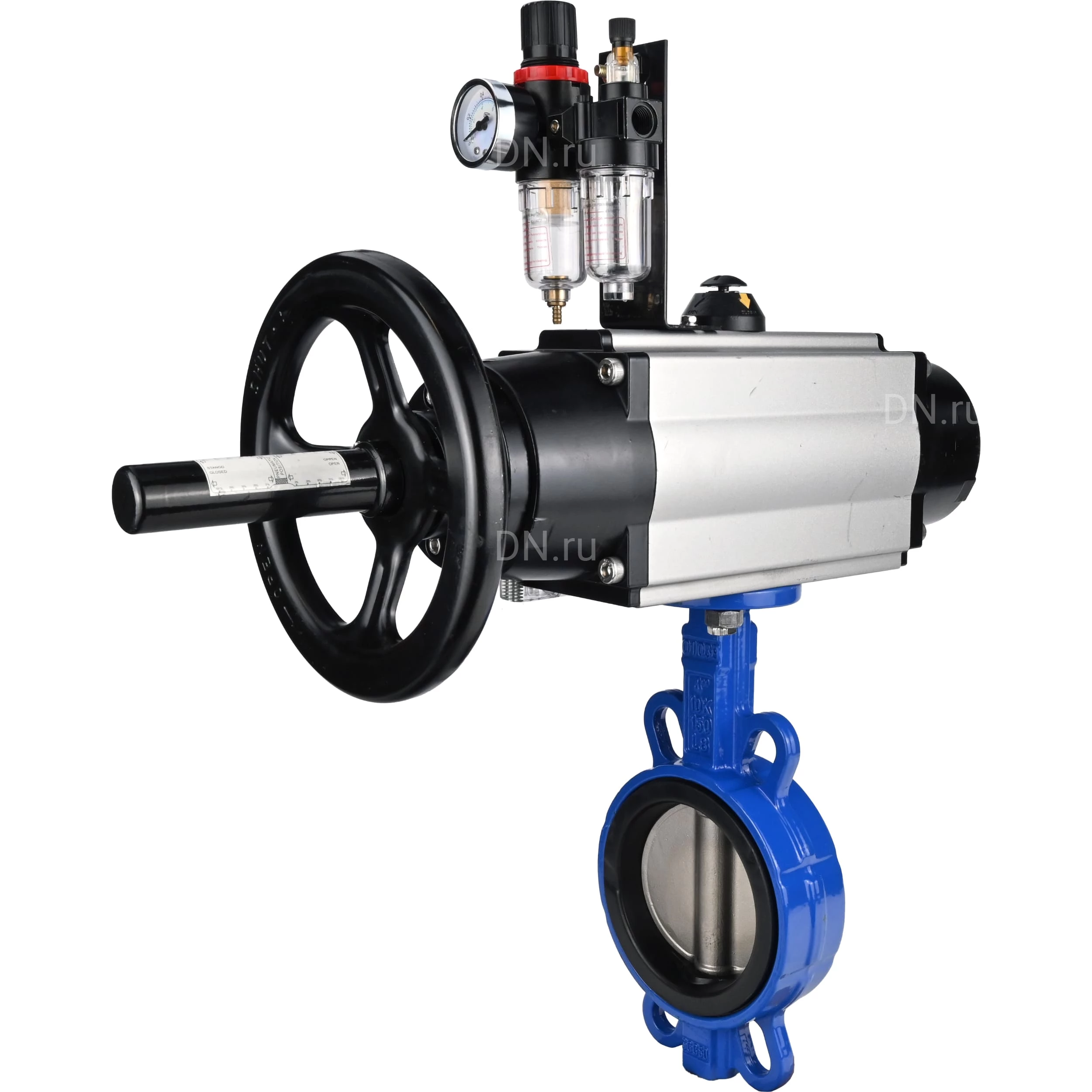

Затвор дисковый поворотный DN.ru WBV1432E-2W-Fb-H Ду150 Ру16, корпус - чугун GGG50, диск - нержавеющая сталь 316L, уплотнение - EPDM, с пневмоприводом DN.ru PA-DA-105-1 двойного действия, пневмораспределителем 4M310-08 DC24V, БПВ AFC2000

Затвор дисковый поворотный DN.ru модель WBV1432E-2W-Fb PA-DA-105-1 4M310-08 AC220V AFC2000 предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Установку поворотных затворов следует производить только между воротниковыми фланцами (тип 11 ряд 1 исп. B по ГОСТ 33259).Приводы пневматические DN.ru поворотные двойного действия PA-DAXXX и приводы пневматические поворотные с возвратной пружиной PA-SA-XXX предназначены для автоматизации процесса управления промышленной арматурой при максимальном значении крутящего момента до 2128 Нм.Привод пневматический DN.ru PA-DA-105-1 предназначен для автоматизации процесса управления промышленной арматурой при максимальном значении крутящего момента до 2128 Нм.Пневмопривод может быть установлен на различную четвертьоборотную арматуру согласно инструкции. Фланцы должны соответствовать iso 5211.Пневмораспределитель 4M310-08 DC24V (на корпус) используется для управления в пневмосистеме, имеющей стыковочную поверхность NAMUR для установки распределителя через сквозные отверстия в корпусе. Электромагнитное управление осуществляется при помощи катушки с напряжением 24В.Блок подготовки воздуха - система очистки сжатого воздуха от конденсата, твердых частиц и отработанных компрессорных масел с большим диапазоном пропускной способности от 500 литров/минуту до 10 000 литров/минуту. Подготовка воздуха является неотъемлемой частью пневмосистемы, от неё напрямую зависит срок службы исполнительных органов. Параметры затвора DN.ru WBV1432E-2W-Fb-H Ду150 с пневмоприводом DN.ru PA-DA-105-1: Диаметр номинальный DN - 150 мм Давление номинальное PN - 16 бар Тип управления - пневмопривод Тип присоединения - межфланцевый Наличие пневмораспределителя - есть Выходной крутящий момент - 86 Нм Температура рабочей среды - от -20℃ до +120℃ Температура окружающей среды - от -20℃ до +100℃ Климатическое исполнение - УХЛ4 Наличие блока концевых выключателей - нет Материал корпуса - Высокопрочный чугун GGG50/ВЧ50/EN-GJS-500-7 Материал диска - Нержавеющая сталь AISI 316L/03Х16Н15М3 Тип уплотнения - EPDM Вес запорной арматуры - 7.4 кг Тип ISO-фланца арматуры - F07 Вес набора - 17.015 кг Размер штока - 14х14 мм Страна производитель затвора - Россия Примечание - На горизонтальных трубопроводах НЕ рекомендуется установка ВЕРТИКАЛЬНО - Ось вращения рекомендуется располагать либо горизонтально, либо развернуть на один-два шага крепёжных отверстий вверх. Бренд - DN.ru Класс материала корпуса - чугун Затвор дисковый поворотный DN.ru WBV1432E-2W-Fb-H Ду150 Ру16, корпус - чугун GGG50, диск - нержавеющая сталь 316L, уплотнение - EPDM, с пневмоприводом DN.ru PA-DA-105-1 двойного действия, пневмораспределителем 4M310-08 DC24V, БПВ AFC2000 Габаритные и установочные размеры затвора DN.ru WBV1432E-2W-Fb-H Ду150 Ру16 с PA-DA-105-1 A - 225 мм B - 139 мм A1 - 495 мм W - 200 мм I - 162 мм C - 139 мм Эскиз размеров затвора DN.ru WBV1432E-2W-Fb-H Ду150 Ру16 с PA-DA-105-1 Параметры пневмопривода DN.ru PA-DA-105-1: Тип пневмопривода - двойного действия Номинальный крутящий момент - 202 Нм Рабочее давление пневмопривода - 8 бар Угол поворота привода - 90° Диапазон регулировки привода - 5° Тип ISO-фланца привода - F07/F10 Вес привода - 9 кг Страна производитель - Китай Пневмопривод DN.ru PA-DA-105-1 Габариты и размеры пневмопривода DN.ru PA-DA-105-1: A - 495 мм A1 - 461.5 мм B - 133 мм C - 109.5 мм D - 153 мм E - 57.5 мм F - 64 мм G - 26 мм H - 80 мм I - 30 мм N - 22 мм W - 200 мм J - 102 мм K - 70 мм L - M10x16 мм M - M8x13 мм O - 4 мм P - 4 мм S - M6 мм T - 24 мм U - 32 мм Эскиз габаритов и размеров пневмопривода DN.ru PA-DA-105-1 Таблица деталей и материалов пневмопривода DN.ru PA-DA-105-1: №Наименование деталиМатериал 1Индикаторный винтABS (пластик) 2Индикатор положенияABS (пластик) 3Пружинный зажимНержавеющая сталь 304 4ШайбаНержавеющая сталь 304 5Внешняя шайбаИнженерный пластик 6Регулировочный винтНержавеющая сталь 304 7ГайкаНержавеющая сталь 304 8ШайбаНержавеющая сталь 304 9КорпусЭкструдированный алюминивый сплав 10ПоршеньЛитой под давлением алюминиевый сплав 11Уплотнительное кольцо поршняNBR 12Группа подшипниковИнженерный пластик 13Уплотнительное кольцо торцевой крышкиNBR 14Торцевая крышкаЛитой алюминиевый сплав, покрытый полиэфирной краской 15Винт крепежныйНержавеющая сталь 304 16Шайба внутренняяИнженерный пластик 17Уплотнительное кольцоNBR 18ПодшипникИнженерный пластик 19ФиксаторЛегированная сталь 20ШестерняЛегированная сталь 21ПодшипникИнженерный пластик 22Уплотнительное кольцоNBR Эскиз деталей и материалов пневмопривода DN.ru PA-DA-105-1 Параметры пневмораспределителя 4M310-08 DC24V (на корпус): Модель пневмораспределителя - 4M310-08 DC24V (на корпус) Напряжение питания - 24В Рабочая среда - фильтрованный сжатый воздух Частота срабатывания - 5 цикл/сек Степень защиты корпуса - 65 Взрывозащита - нет Пневмораспределитель DN.ru 4M310-08 DC24V (на корпус) Основные параметры блока подготовки воздуха AFC2000 Степень защиты корпуса - 65 Взрывозащита - нет Изображение блока подготовки воздуха AFC2000
