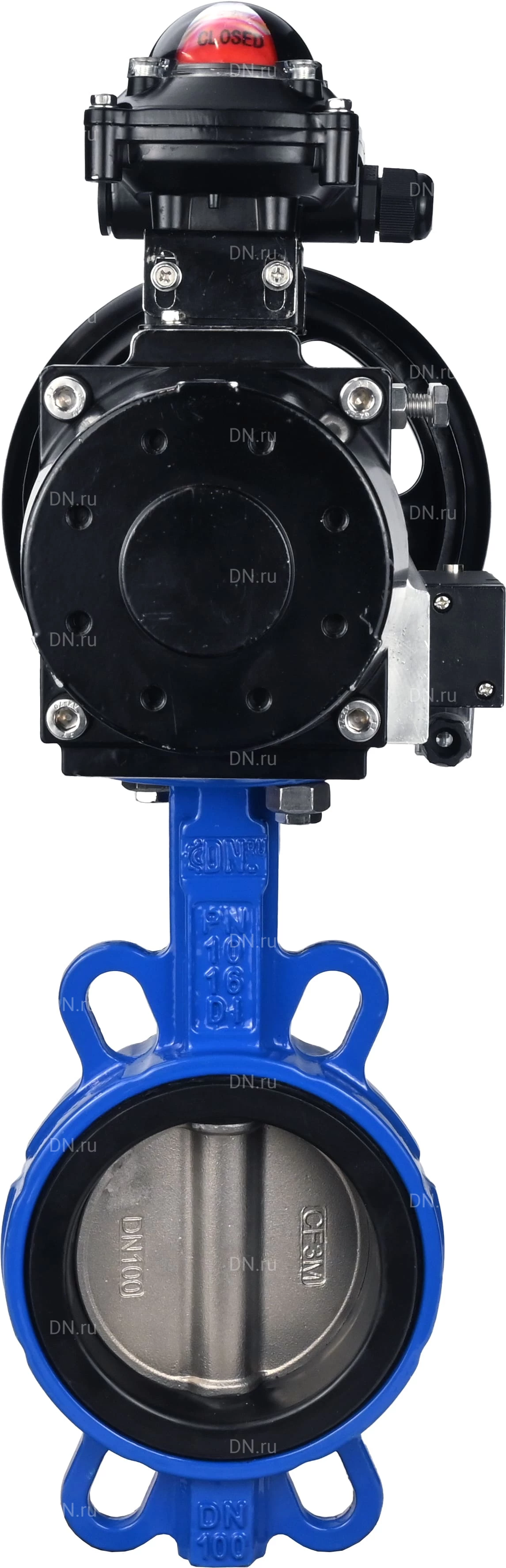

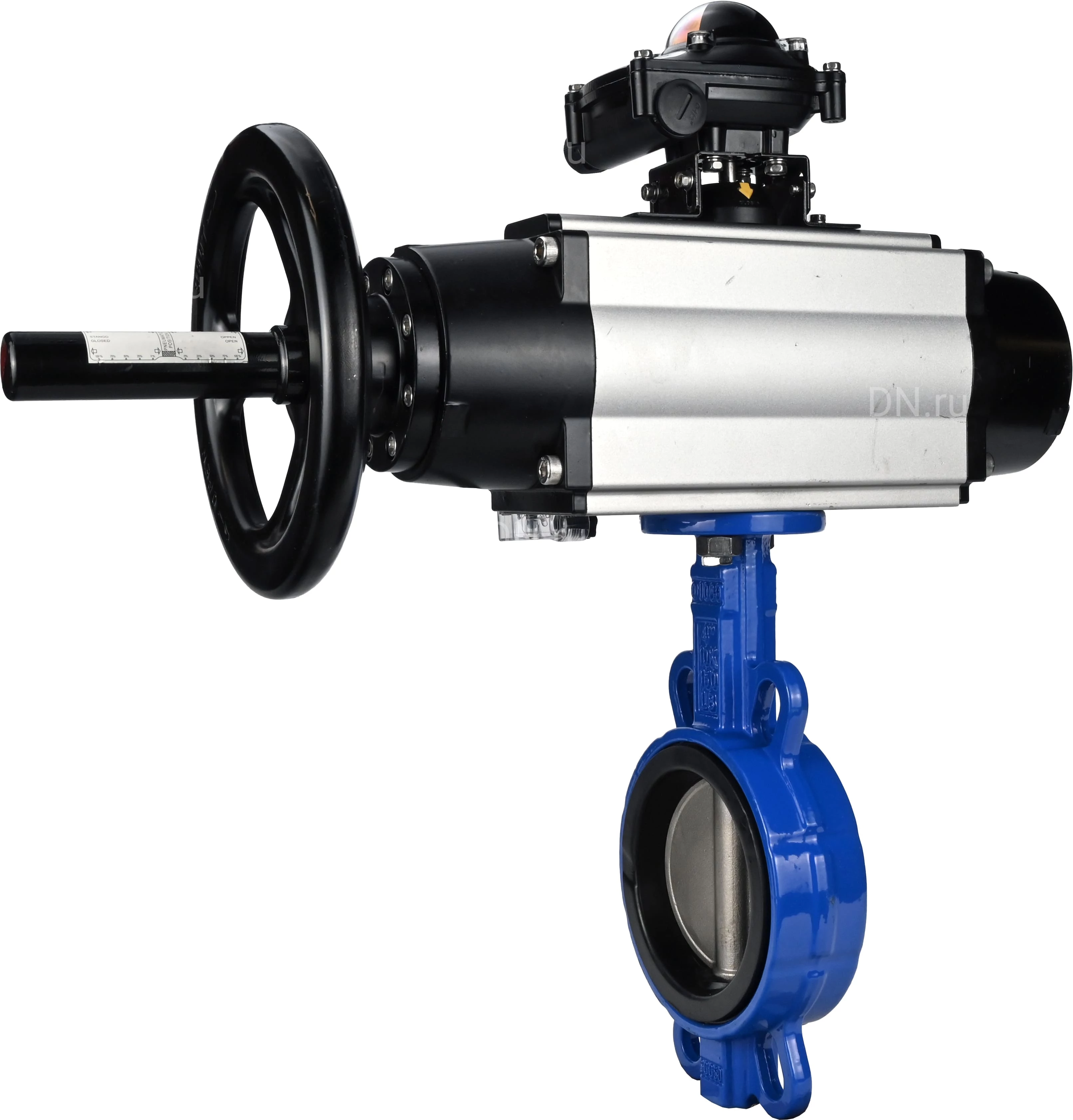

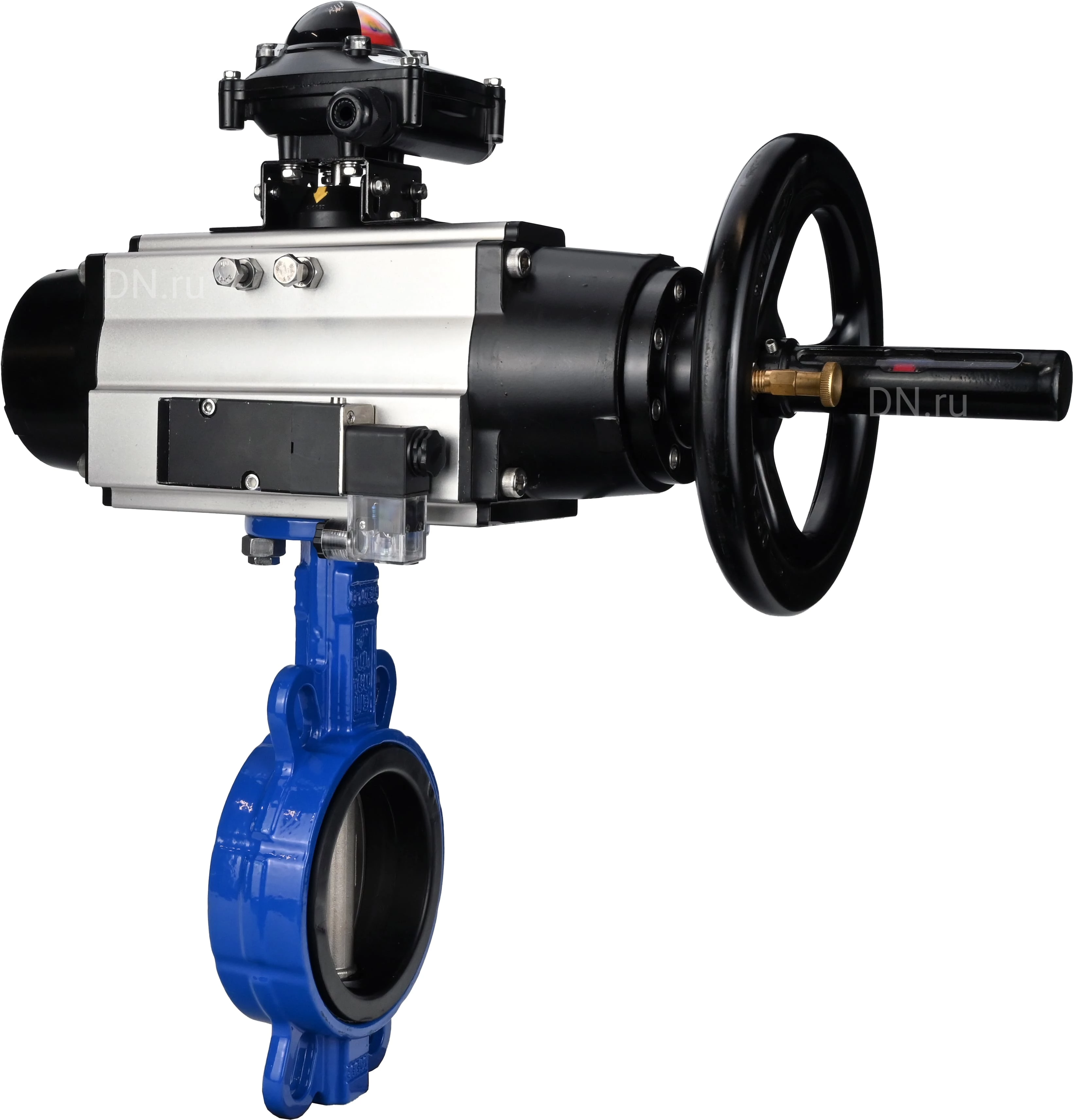

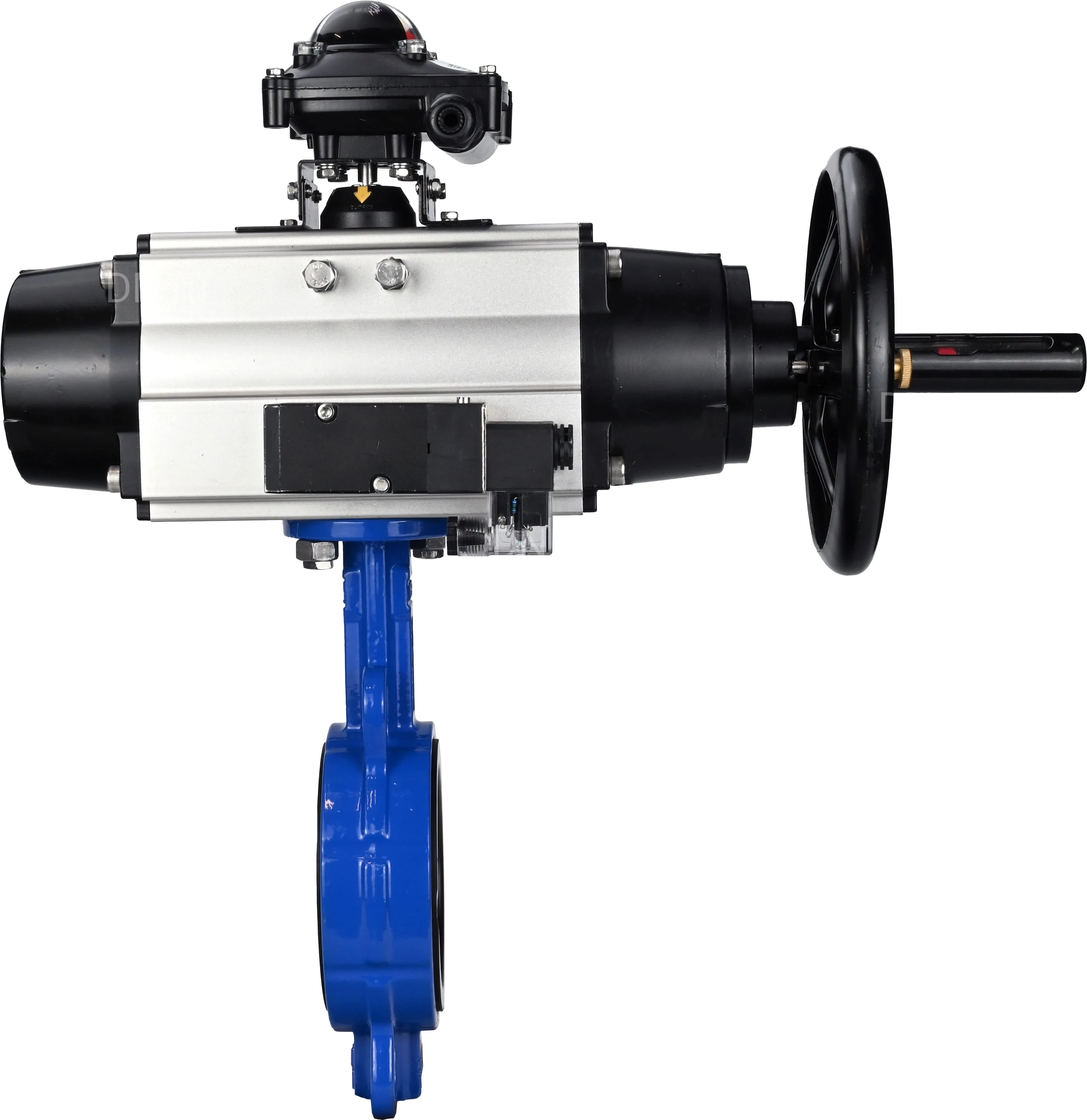

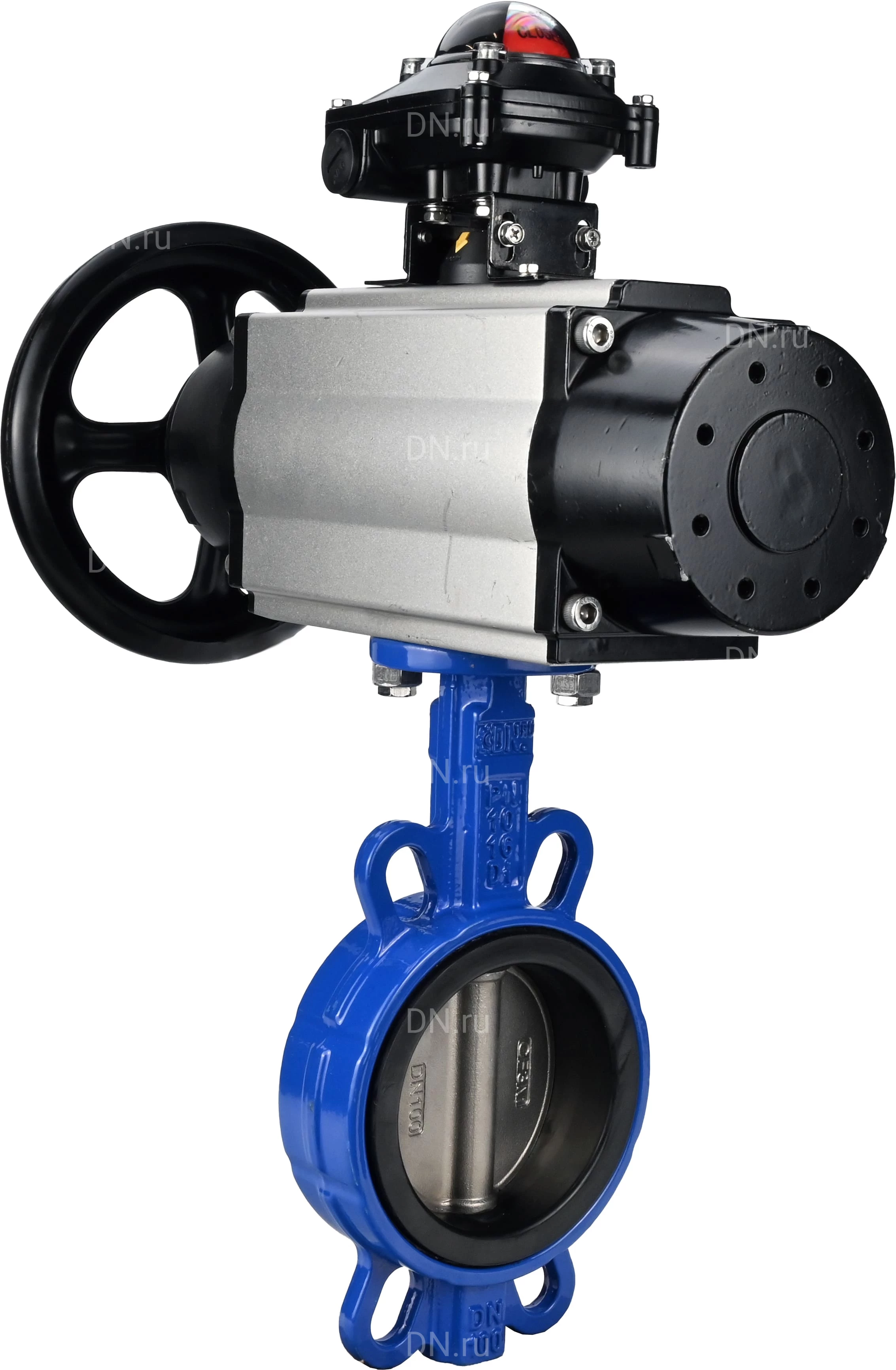

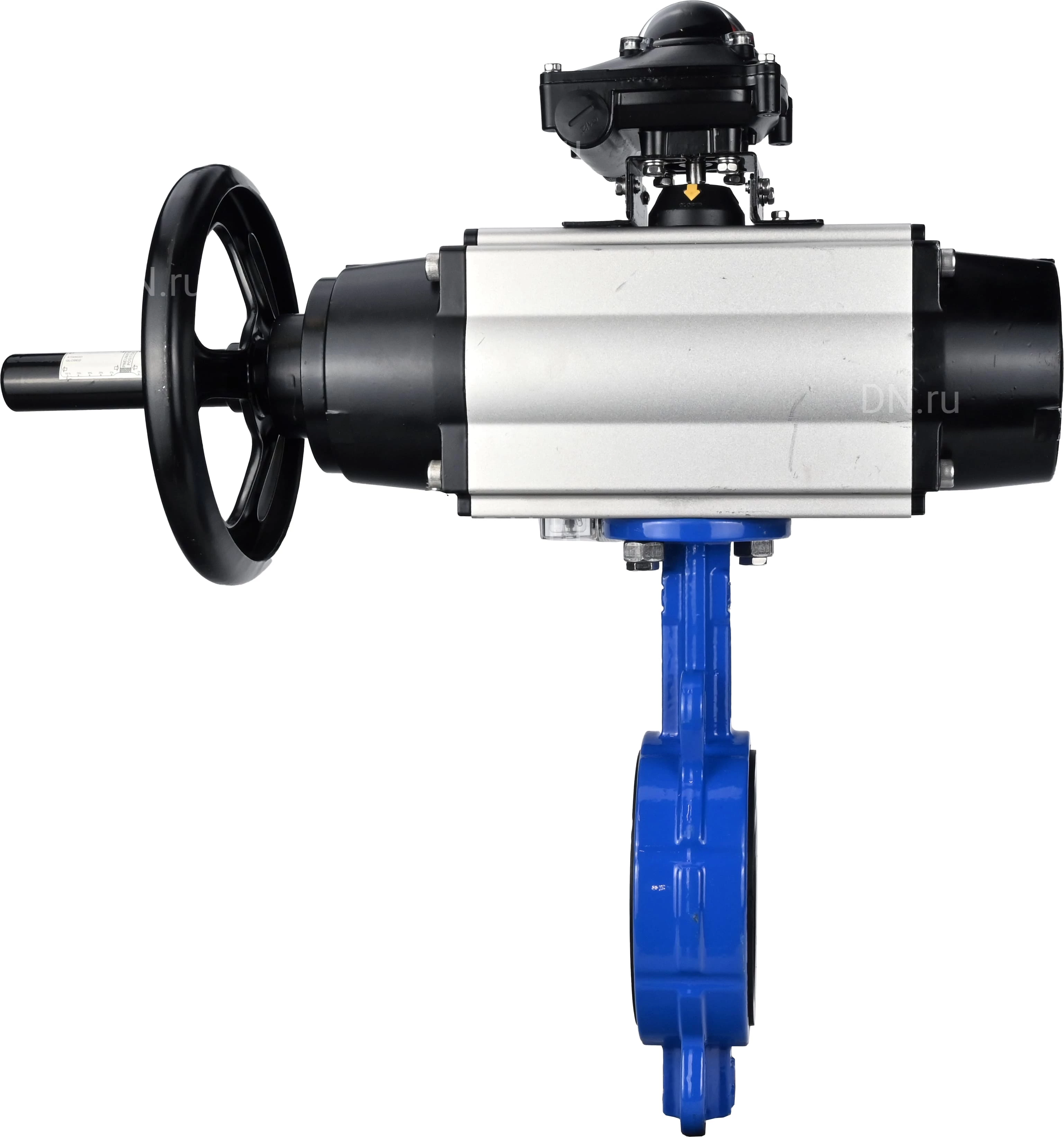

Затвор дисковый поворотный DN.ru Ду150 Ру16, корпус - чугун GGG50, диск - нержавеющая сталь 316L, уплотнение - EPDM, с пневмоприводом DN.ru PA-DA-105-1 двойного действия, пневмораспределителем 4M310-08 DC24V, БКВ APL-210N (WBV1432E-2W-Fb-H)

Затвор дисковый поворотный DN.ru модель WBV1432E-2W-Fb PA-DA-105-1 4M310-08 AC220V APL-210N предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Установку поворотных затворов следует производить только между воротниковыми фланцами (тип 11 ряд 1 исп. B по ГОСТ 33259).Приводы пневматические DN.ru поворотные двойного действия PA-DAXXX и приводы пневматические поворотные с возвратной пружиной PA-SA-XXX предназначены для автоматизации процесса управления промышленной арматурой при максимальном значении крутящего момента до 2128 Нм.Привод пневматический DN.ru PA-DA-105-1 предназначен для автоматизации процесса управления промышленной арматурой при максимальном значении крутящего момента до 2128 Нм.Пневмопривод может быть установлен на различную четвертьоборотную арматуру согласно инструкции. Фланцы должны соответствовать iso 5211.Пневмораспределитель 4M310-08 DC24V (на корпус) используется для управления в пневмосистеме, имеющей стыковочную поверхность NAMUR для установки распределителя через сквозные отверстия в корпусе. Электромагнитное управление осуществляется при помощи катушки с напряжением 24В.Блок концевых выключателей предназначен для визуальной и электрической сигнализации конечных положений запорного органа арматуры. Устанавливается сверху на поверхность пневматического привода и соединен с валом привода - стандарт DIN. В герметичной коробке, как правило, находятся два датчика, которые отслеживают положение вала привода и сигнализируют в крайних положениях. Визуальную индикацию положения можно наблюдать на корпусе блока имеется 3D визуальный индикатор КРАСНЫЙ–ЗАКРЫТО и ЗЕЛЁНЫЙ-ОТКРЫТО. Параметры затвора DN.ru WBV1432E-2W-Fb-H Ду150 с пневмоприводом DN.ru PA-DA-105-1: Диаметр номинальный DN - 150 мм Давление номинальное PN - 16 бар Тип управления - пневмопривод Тип присоединения - межфланцевый Наличие пневмораспределителя - есть Выходной крутящий момент - 86 Нм Температура рабочей среды - от -20℃ до +120℃ Температура окружающей среды - от -20℃ до +100℃ Климатическое исполнение - УХЛ4 Наличие блока концевых выключателей - есть Наличие ручного дублера - штурвал Материал корпуса - Высокопрочный чугун GGG50/ВЧ50/EN-GJS-500-7 Материал диска - Нержавеющая сталь AISI 316L/03Х16Н15М3 Тип уплотнения - EPDM Вес запорной арматуры - 7.4 кг Вес набора - 16.84 кг Размер штока - 14х14 мм Тип ISO-фланца арматуры - F07 Страна производитель затвора - Россия Примечание - На горизонтальных трубопроводах НЕ рекомендуется установка ВЕРТИКАЛЬНО - Ось вращения рекомендуется располагать либо горизонтально, либо развернуть на один-два шага крепёжных отверстий вверх. Бренд - DN.ru Класс материала корпуса - чугун Затвор дисковый поворотный DN.ru Ду150 Ру16, корпус - чугун GGG50, диск - нержавеющая сталь 316L, уплотнение - EPDM, с пневмоприводом DN.ru PA-DA-105-1 двойного действия, пневмораспределителем 4M310-08 DC24V, БКВ APL-210N (WBV1432E-2W-Fb-H) Габаритные и установочные размеры затвора DN.ru WBV1432E-2W-Fb-H Ду150 с пневмоприводом DN.ru PA-DA-105-1: A - 225 мм B - 139 мм A1 - 495 мм W - 200 мм Эскиз затвора DN.ru WBV1432E-2W-Fb-H Ду150 Параметры пневмопривода DN.ru PA-DA-105-1: Тип пневмопривода - двойного действия Номинальный крутящий момент - 202 Нм Рабочее давление пневмопривода - 8 бар Угол поворота привода - 90° Диапазон регулировки привода - 5° Тип ISO-фланца привода - F07/F10 Вес привода - 9 кг Страна производитель - Китай Пневмопривод DN.ru PA-DA-105-1 Габариты и размеры пневмопривода DN.ru PA-DA-105-1: A - 495 мм A1 - 461.5 мм B - 133 мм C - 109.5 мм D - 153 мм E - 57.5 мм F - 64 мм G - 26 мм H - 80 мм I - 30 мм N - 22 мм W - 200 мм J - 102 мм K - 70 мм L - M10x16 мм M - M8x13 мм O - 4 мм P - 4 мм S - M6 мм T - 24 мм U - 32 мм Эскиз габаритов и размеров пневмопривода DN.ru PA-DA-105-1 Таблица деталей и материалов пневмопривода DN.ru PA-DA-105-1: №Наименование деталиМатериал 1Индикаторный винтABS (пластик) 2Индикатор положенияABS (пластик) 3Пружинный зажимНержавеющая сталь 304 4ШайбаНержавеющая сталь 304 5Внешняя шайбаИнженерный пластик 6Регулировочный винтНержавеющая сталь 304 7ГайкаНержавеющая сталь 304 8ШайбаНержавеющая сталь 304 9КорпусЭкструдированный алюминивый сплав 10ПоршеньЛитой под давлением алюминиевый сплав 11Уплотнительное кольцо поршняNBR 12Группа подшипниковИнженерный пластик 13Уплотнительное кольцо торцевой крышкиNBR 14Торцевая крышкаЛитой алюминиевый сплав, покрытый полиэфирной краской 15Винт крепежныйНержавеющая сталь 304 16Шайба внутренняяИнженерный пластик 17Уплотнительное кольцоNBR 18ПодшипникИнженерный пластик 19ФиксаторЛегированная сталь 20ШестерняЛегированная сталь 21ПодшипникИнженерный пластик 22Уплотнительное кольцоNBR Эскиз деталей и материалов пневмопривода DN.ru PA-DA-105-1 Параметры пневмораспределителя 4M310-08 DC24V (на корпус): Модель пневмораспределителя - 4M310-08 DC24V (на корпус) Напряжение питания - 24В Рабочая среда - фильтрованный сжатый воздух Частота срабатывания - 5 цикл/сек Степень защиты корпуса - 65 Взрывозащита - нет Пневмораспределитель DN.ru 4M310-08 DC24V (на корпус) Технические параметры блока концевых выключателей DN.ru APL-210N Модель блока концевых выключателей - APL-210N Максимальный ток концевого выключателя - 5 Максимальное напряжение концевого выключателя - 250 Резьба кабельного ввода - 2 x M20х1,5 Взрывозащита - нет Степень защиты корпуса IP - IP65 Температура рабочей среды - от -40 до +80 °C Срок службы - 10 лет Блок концевых выключателей DN.ru APL-210N Габариты и размеры блока концевых выключателей DN.ru APL-210N: Н - 77 мм L - 112 мм B - 88 D - 10 мм D1 - 5 мм M - 20х1.5 мм Эскиз габаритов и размеров блока концевых выключателей DN.ru APL-210N Таблица деталей и материалов блока концевых выключателей DN.ru APL-210N: Деталь Материал Корпус литьевой алюминий Индикаторный колпак полиэстер пластик 3D-индикатор ABC -пластик Кулачок полиэстер пластик Пружина нержавеющая сталь Винты нержавеющая сталь Уплотнительные кольца NBR Втулка бронза Клемма заземления нержавеющая сталь Вал нержавеющая сталь
