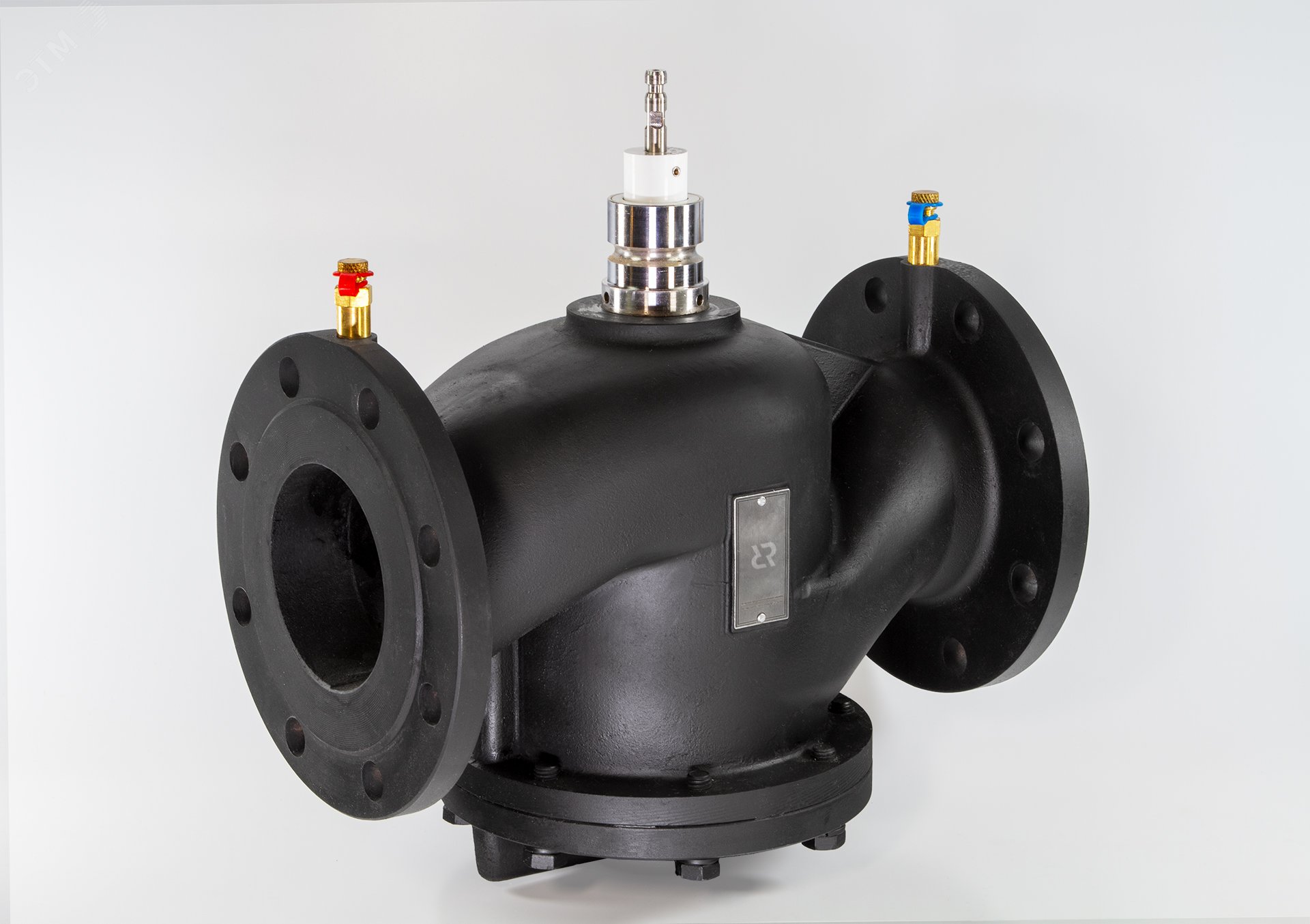

Клапан балансировочный Ридан MNF-R Ду200 Ру25 ручной, фланцевый, корпус - чугун GGG40, уплотнение - FKM

Клапаны балансировочные типа MNF, модификация MNF-R используются для монтажной наладки трубопроводных систем тепло - и холодоснабжения зданий и сооружений с целью обеспечения в них расчетного потокораспределения. Не предназначены для контакта с питьевой водой в системах хозяйственно-питьевого водоснабжения. Клапаны MNF-R позволяют менять и фиксировать их пропускную способность, имеют удобный индикатор настройки. Клапаны оснащены герметичным затвором и игольчатыми измерительными ниппелями и могут одновременно использоваться в качестве запорной арматуры. Рабочие среды группы 1 и 2, жидкости - согласно ТР ТС 032/2013. Клапаны MNF-R изготовлены в соответствии с Техническими условиями ТУ 28.14.11-021-51824620-2023. Основные технические характеристики клапана балансировочного Ридан MNF-R Ду200 Ру25: Давление номинальное PN - 25 бар Диаметр номинальный DN - 200 мм Среда - вода Температура рабочей среды максимальная - 150°C Присоединение - фланцевое Тип регулировки клапана - ручной Тип клапана - балансировочный Принцип действия клапана - балансировочный Коэффициент пропускной способности - 726.9 м3/ч Срок службы - 10 лет Бренд - Ридан Страна производитель - Китай Вес - 107 кг Клапан балансировочный Ридан MNF-R Ду200 Ру25 ручной, фланцевый, корпус - чугун GGG40, уплотнение - FKM Габариты и размеры клапана балансировочного Ридан MNF-R Ду200 Ру25: L - 600 мм H2(Max) - 468 мм ØG - 274 мм ØD - 310 мм ØW - 360 мм n-Ød - 12x28 Эскиз габаритов и размеров клапана балансировочного Ридан MNF-R Ду200 Ру25 Таблица деталировки клапана балансировочного Ридан MNF-R Ду200 Ру25: № п/п Детали 1 Корпус 2 Крышка корпуса 3 Втулка 4 Конус 5 Направляющая штока 6 Шток 7 Винт S1 Болт S2 Уплотнение S3 Кольцевое уплотнение S4 Кольцевое уплотнение S5 Болт S6 Измерительный ниппель S7 Кольцевое уплотнение S9 Рукоятка Эскиз деталировки клапана балансировочного Ридан MNF-R Ду200 Ру25
