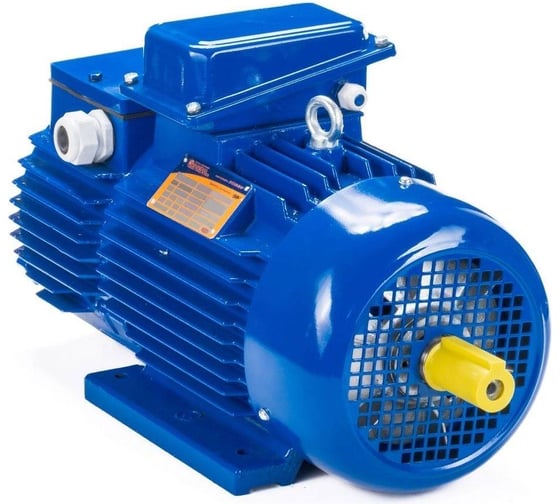

Электродвигатель Элком 5МТН 613-10-IM1003-75-587 трехфазный, монтажное исполнение IM1003, мощность 75 кВт, частота вращения ~ 587 об/мин, корпус - чугун

Электродвигатели серии 5МТН - трехфазные асинхронные крановые электродвигатели с фазным ротором предназначены для работы от сети частотой 50 и 60 Гц, напряжением 220/380, 230/400, 240/415, 380/660, 380, 415, 500 В. Электродвигатели серии 5МТ – унифицированная серия асинхронных низковольтных вращающихся электрических машин краново-металлургического направления. Номенклатура электродвигателей серии 5МТ охватывает мощностной ряд от 1,4 до 160 кВт. Для повышения надежности привода и увеличения срока службы при производстве применяются следующие технические решения: закрытое исполнение; повышенный класс нагревостойкости изоляционных материалов; минимальная инерция ротора; повышенные значения кратковременных нагрузок по моменту. Вид климатического исполнения У1, УХЛ1. Номинальный режим работы S3, ПВ=40%. Степень защиты IP54. Технические параметры электродвигателя Элком 5МТН 613-10-IM1003-75-587: Тип изделия - Электродвигатель Вариант исполнения электродвигателя - Крановый Тип электродвигателя - асинхронный Напряжение - 380В Взрывозащита - нет Mодель приводa - 613 Тип крепления - лапы Серия - 5МТН Частота - 50/60 Гц Тип тока питания - Переменный Номинальная мощность - 75 кВт КПД - 87.5% Номинальный ток статора - 154.0 А Количество полюсов - 10 Количество фаз - 3 Степень защиты - IP54 Вид ротора электропривода - Фазный Частота вращения - ~ 587 об/мин Конструктивное исполнение - IM1003 Диаметр вала электродвигателя - 90 мм Длина вала электродвигателя - 170 мм Способ охлаждения - IC411 Окружающая среда - нейтральные среды Номинальный режим работы - S3 Материал корпуса - чугун Гарантийный срок эксплуатации - 24 мес. Страна производитель - Китай Вес - 975 кг Электродвигатель Элком 5МТН 613-10-IM1003-75-587 трехфазный, монтажное исполнение IM1003, мощность 75 кВт, частота вращения ~ 587 об/мин, корпус - чугун Габариты и размеры электродвигателя Элком 5МТН 613-10-IM1003-75-587: l30 - 1260 мм l33 - 1439 мм h31 - 720 мм b11 - 625 мм d30 - 620 мм h - 315 мм l31 - 256 мм l10 - 540 мм b10 - 520 мм d10 - 42 мм b12 - 150 мм l11 - 715 мм h10 - 70 мм d1 - 90 мм d5 - М64х4 мм l1 - 170 мм l3 - 130 мм b1 - 22 мм h1 - 14 мм h8 - 468 мм Эскиз габаритов и размеров электродвигателя Элком 5МТН 613-10-IM1003-75-587
