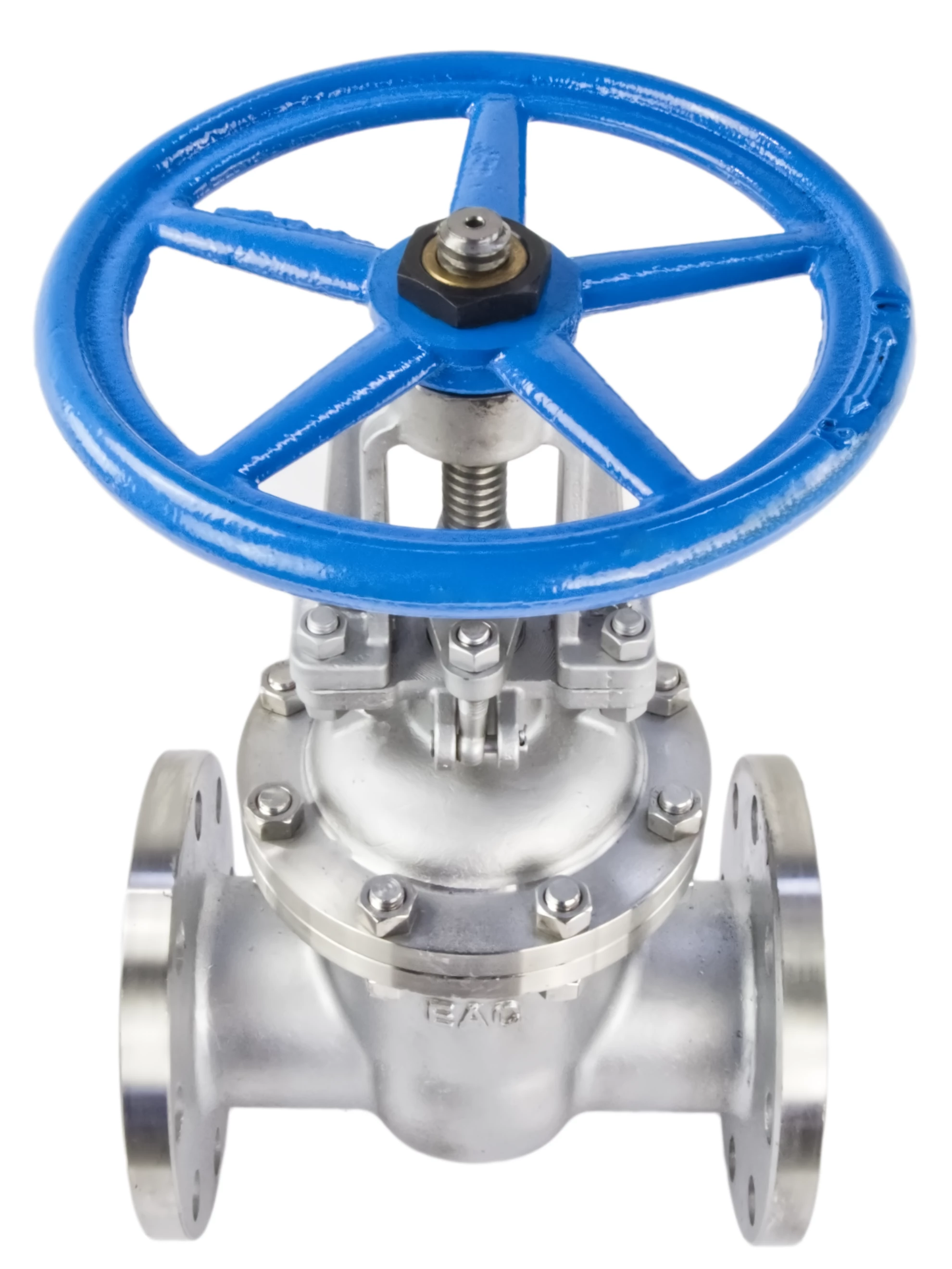

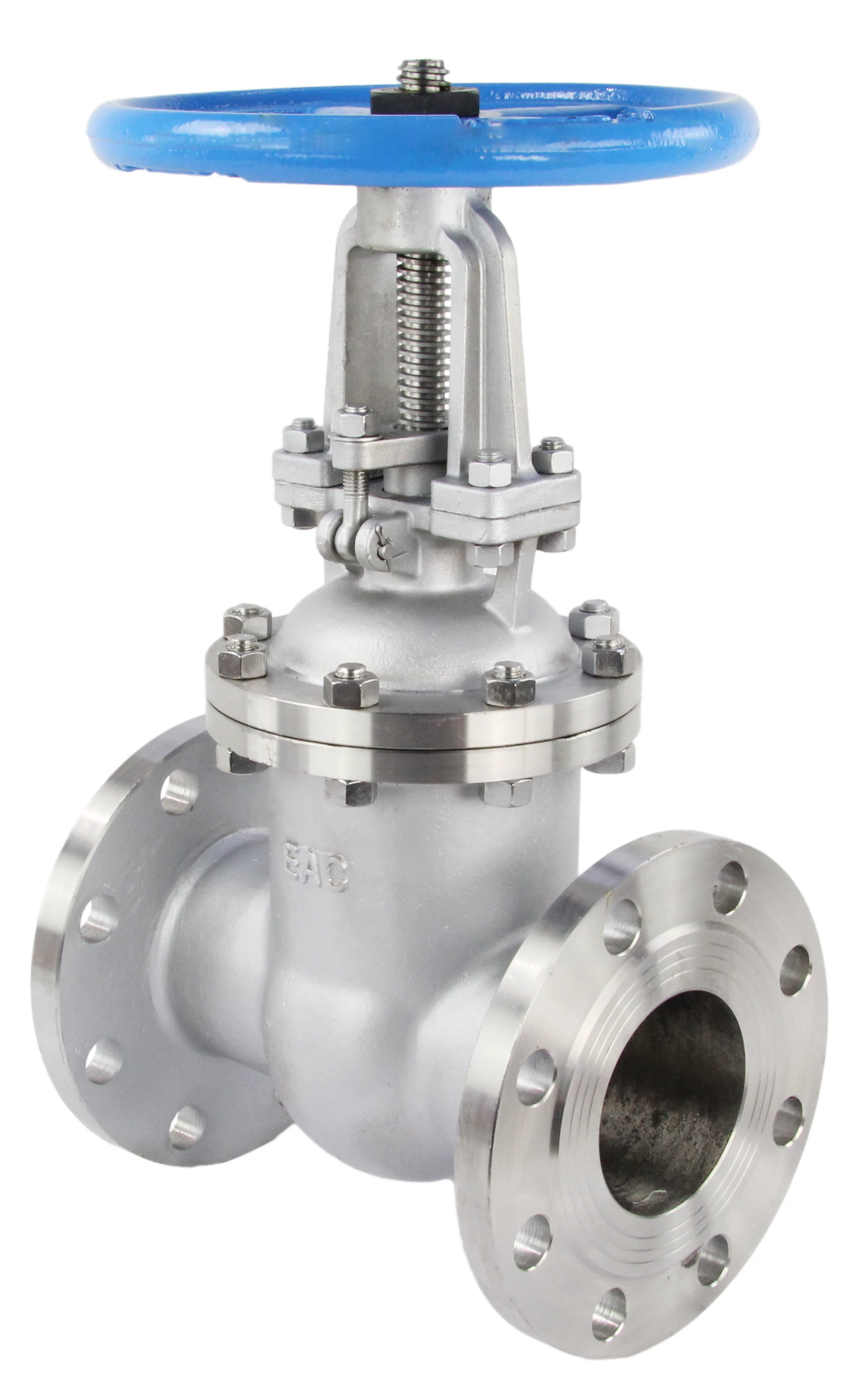

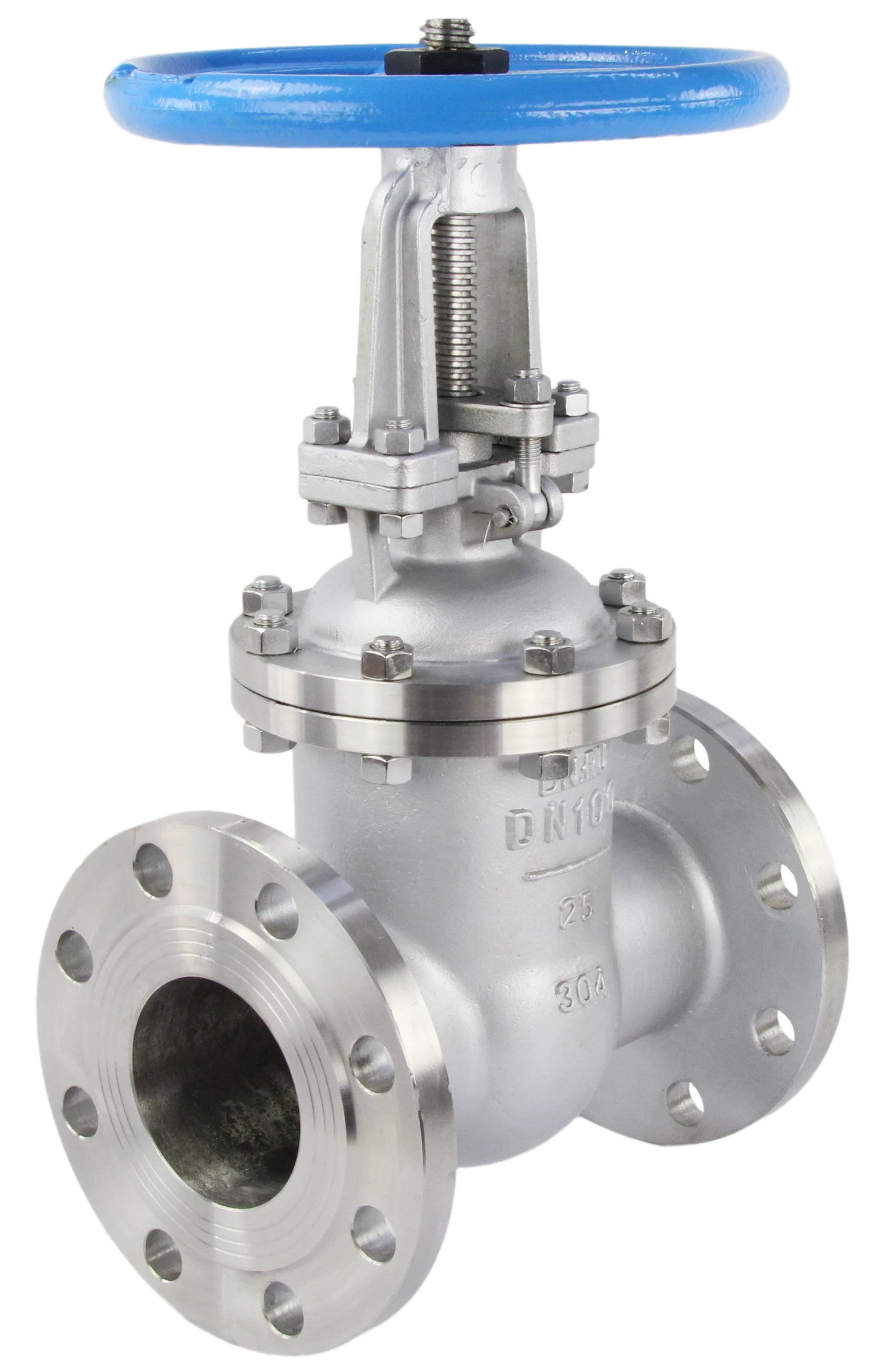

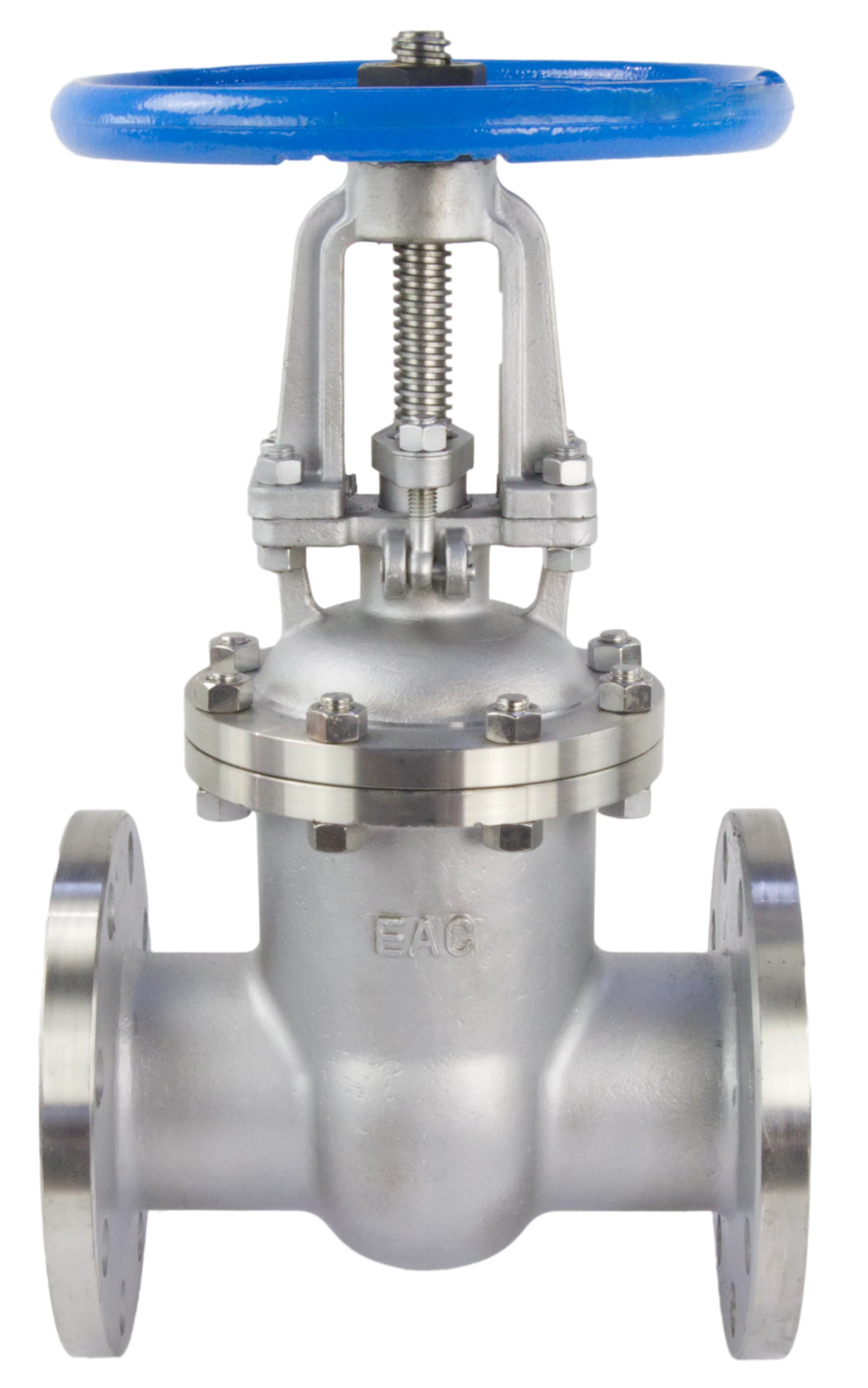

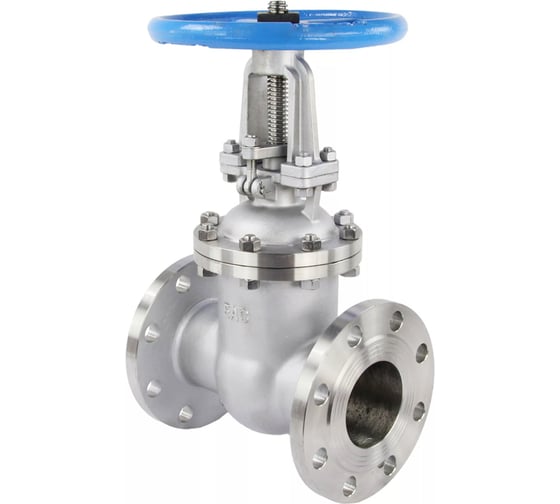

Задвижка клиновая 30нж64нж DN.ru GVWR3131M-2W-F-S Ду100 Ру25 фланцевая, корпус - нержавеющая сталь 304, материал клина - нержавеющая сталь 304, уплотнение - металл, со штурвалом GAIR

Задвижка клиновая предназначена для установки на трубопроводе в качестве запорного устройства в системах водоснабжения и химической промышленности. Клин, соединенный со шпинделем, опускается или поднимается в зависимости от направления вращения штурвала, закрывая или открывая проходное сечение корпуса задвижки. Параметры задвижки клиновой 30нж64нж DN.ru GVWR3131M-2W-F-S Ду100 Ру25: Тип задвижки - Клиновая Диаметр номинальный DN - 100 мм Давление номинальное PN - 25 бар Таблица фигур - 30нж64нж Строительная длина - 300 мм Конструкция шпинделя - выдвижной Клин - необрезиненный Тип управления - ручной Управление - ручное/штурвал/маховик Тип присоединения - Фланцевый Способ монтажа - вертикальный, горизонтальный Крутящий момент - 100 Нм Температура рабочей среды - от -29℃ до 425℃ Класс герметичности по ГОСТ 9544-2015 - "A" Класс материала корпуса - нержавеющая сталь Материал корпуса - Нержавеющая сталь AISI/SS 304/08Х18Н10 Материал запорного органа (клина) - Нержавеющая сталь AISI/SS 304/08Х18Н10 Тип уплотнения - Металл Шток - выдвижной Количество болтовых отверстий на одном фланце - 8 шт Диаметр болтовых отверстий на одном фланце - 23 мм Страна производитель - Россия Среда - вода, пар, нефтепродукты, газообразные среды Применение - водоснабжение, теплоснабжение Срок службы - 15 лет Вес - 29 кг Задвижка клиновая 30нж64нж DN.ru GVWR3131M-2W-F-S Ду100 Ру25 фланцевая, корпус - нержавеющая сталь 304, материал клина - нержавеющая сталь 304, уплотнение - металл, со штурвалом GAIR Габаритные и установочные размеры задвижки клиновой 30нж64нж DN.ru GVWR3131M-2W-F-S Ду100 Ру25: L - 300 мм D - 230 мм D1 - 190 мм D2 - 160 мм b - 24 мм f - 3 мм z-d - 8-23 мм Эскиз задвижки клиновой 30нж64нж DN.ru GVWR3131M-2W-F-S Ду100 Ру25 Материалы задвижки клиновой 30нж64нж DN.ru GVWR3131M-2W-F-S Ду100 Ру25: № п/п Наименование детали Материал 1 Корпус нержавеющая сталь AISI 304 (аналог 08Х18Н10) 2 Седловое уплотнение нержавеющая сталь AISI 304 (аналог 08Х18Н10) 3 Клин нержавеющая сталь AISI 304 (аналог 08Х18Н10) 4 Шпиндель нержавеющая сталь AISI 304 (аналог 08Х18Н10) 5 Прокладка нержавеющая сталь AISI 304 (аналог 08Х18Н10) + терморасширенный графит (ТРГ) 6 Крышка нержавеющая сталь AISI 304 (аналог 08Х18Н10) 7 Шпилька нержавеющая сталь AISI 304 (аналог 08Х18Н10) 8 Гайка нержавеющая сталь AISI 304 (аналог 08Х18Н10) 9 Уплотнение шпинделя терморасширенный графит (ТРГ) 10 Сальник нержавеющая сталь AISI 304 (аналог 08Х18Н10) 11 Втулка нержавеющая сталь AISI 304 (аналог 08Х18Н10) 12 Шайба алюминиевая бронза ZCuAl10Fe3 (аналог БрАЖ9-4) 13 Штурвал чугун KTH300 (аналог СЧ30) Эскиз материалов задвижки клиновой 30нж64нж DN.ru GVWR3131M-2W-F-S Ду100 Ру25
