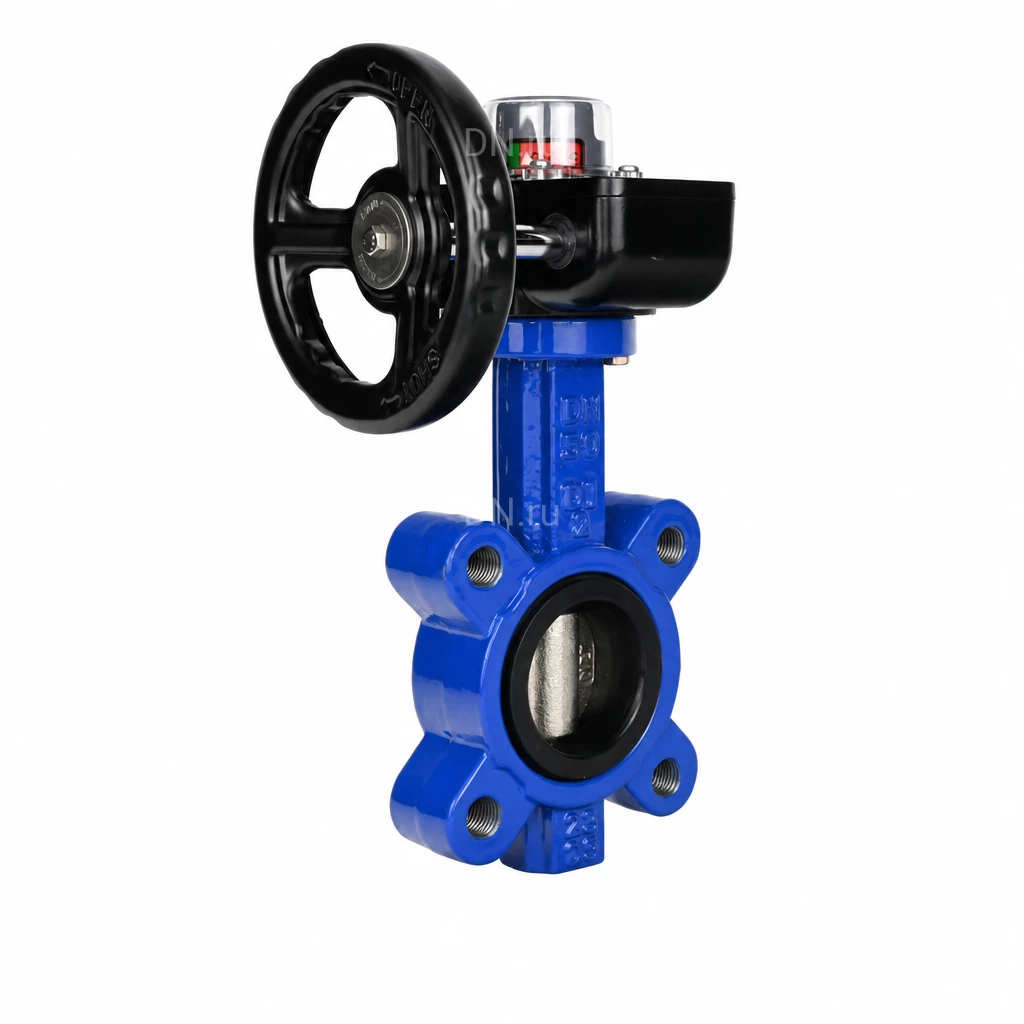

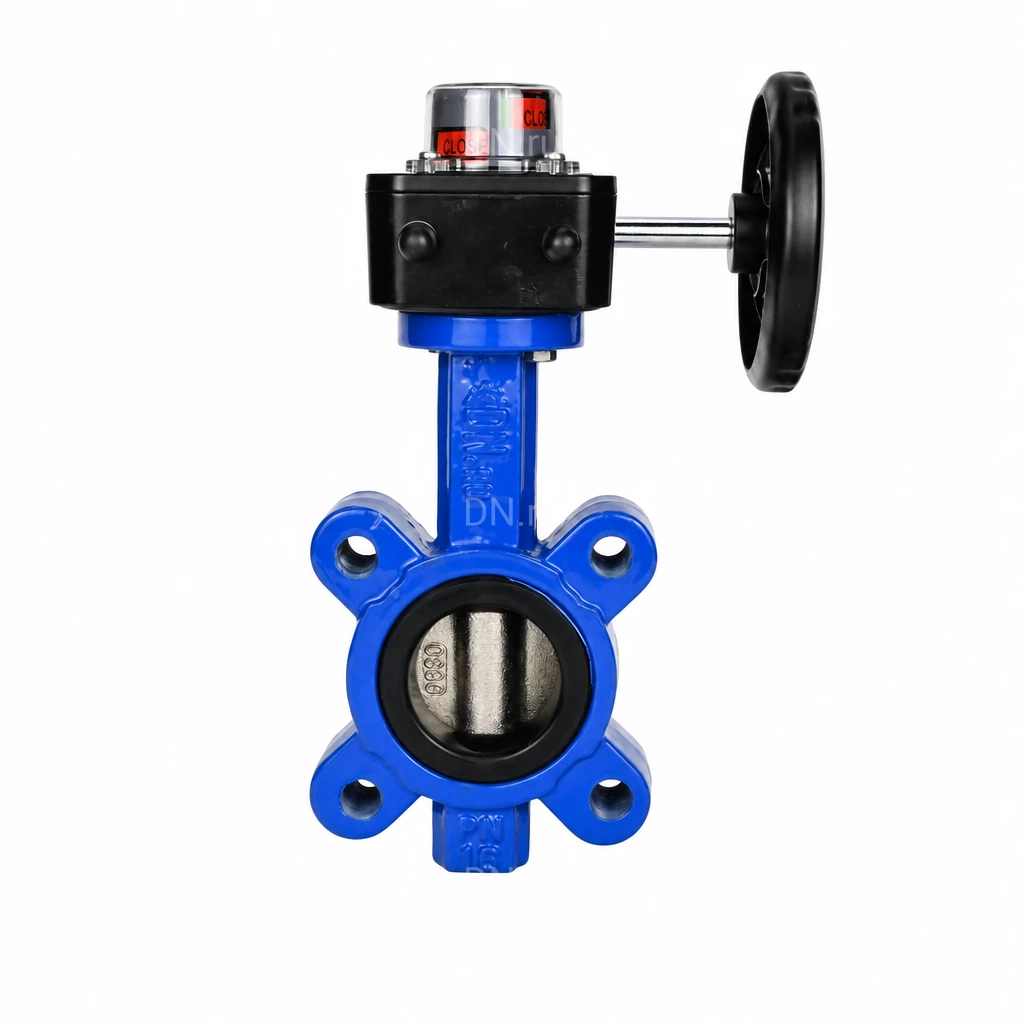

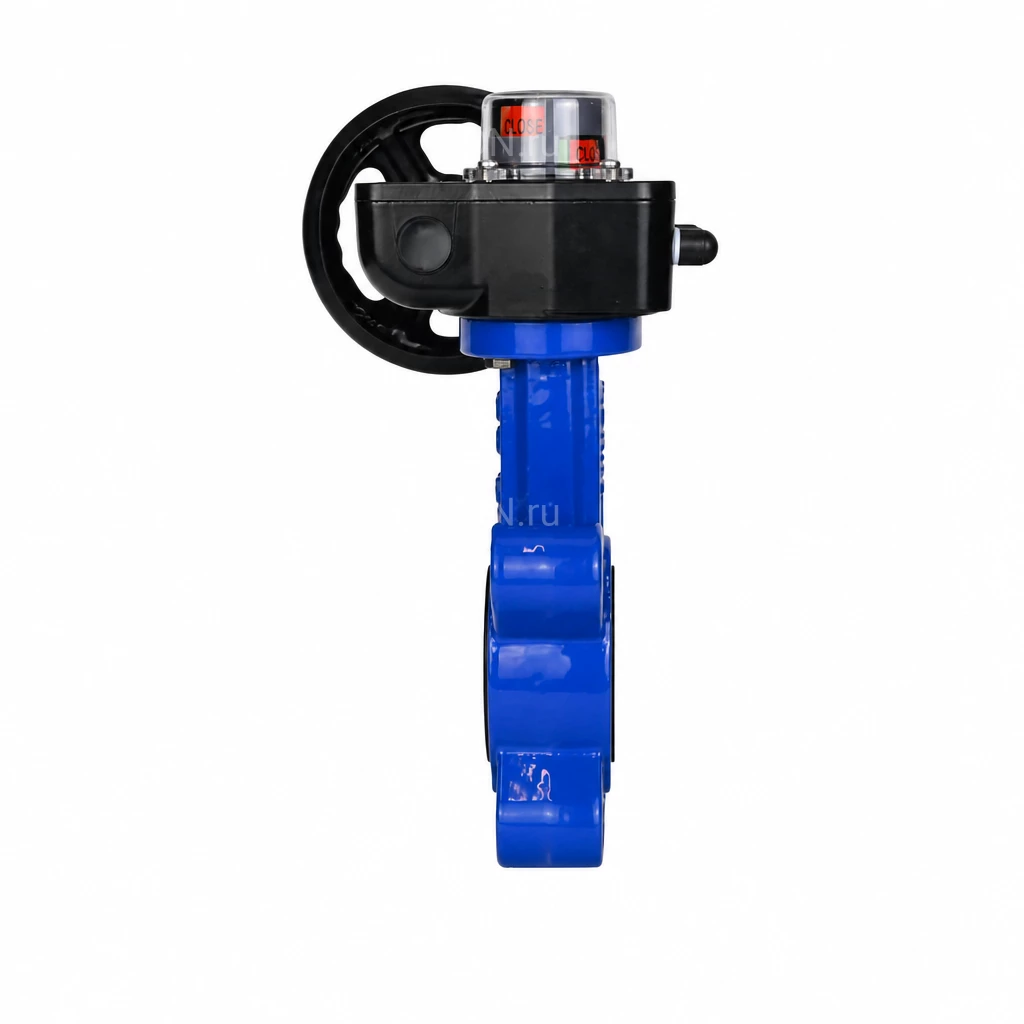

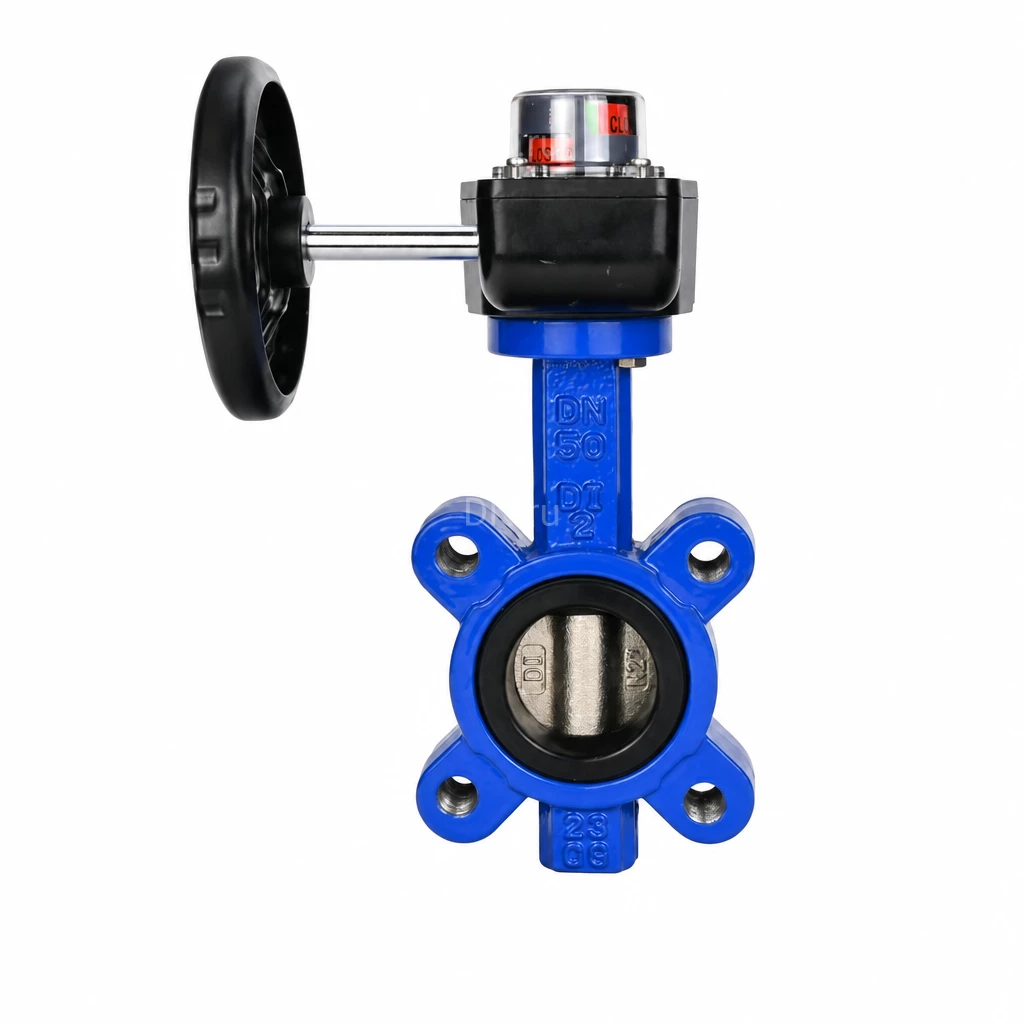

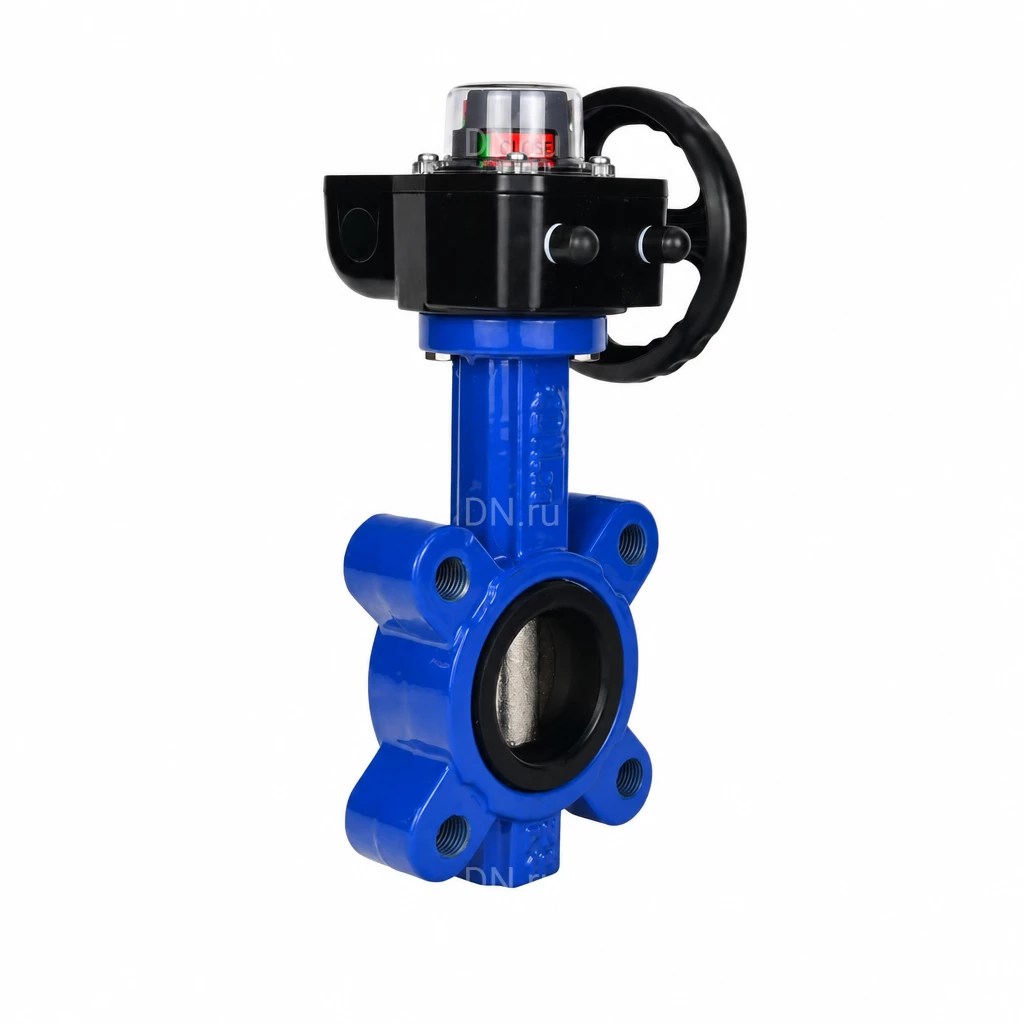

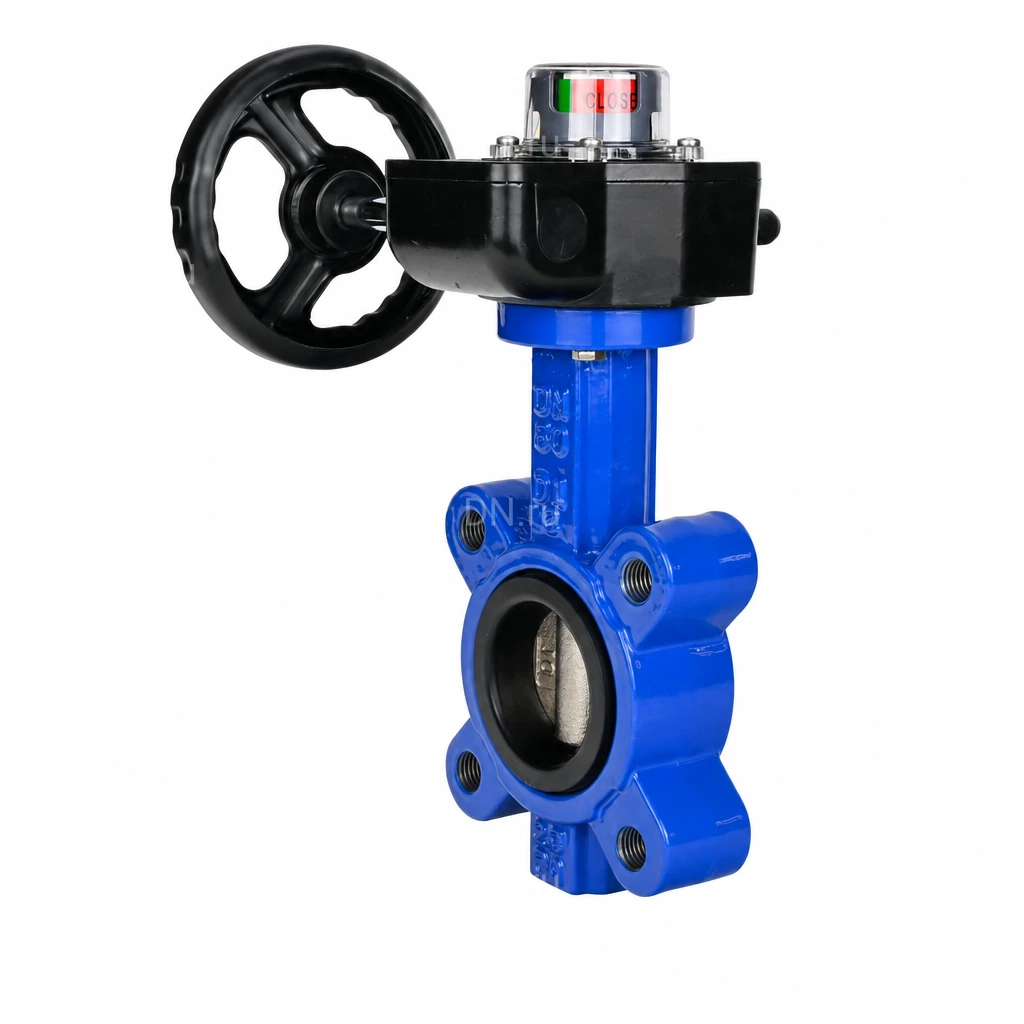

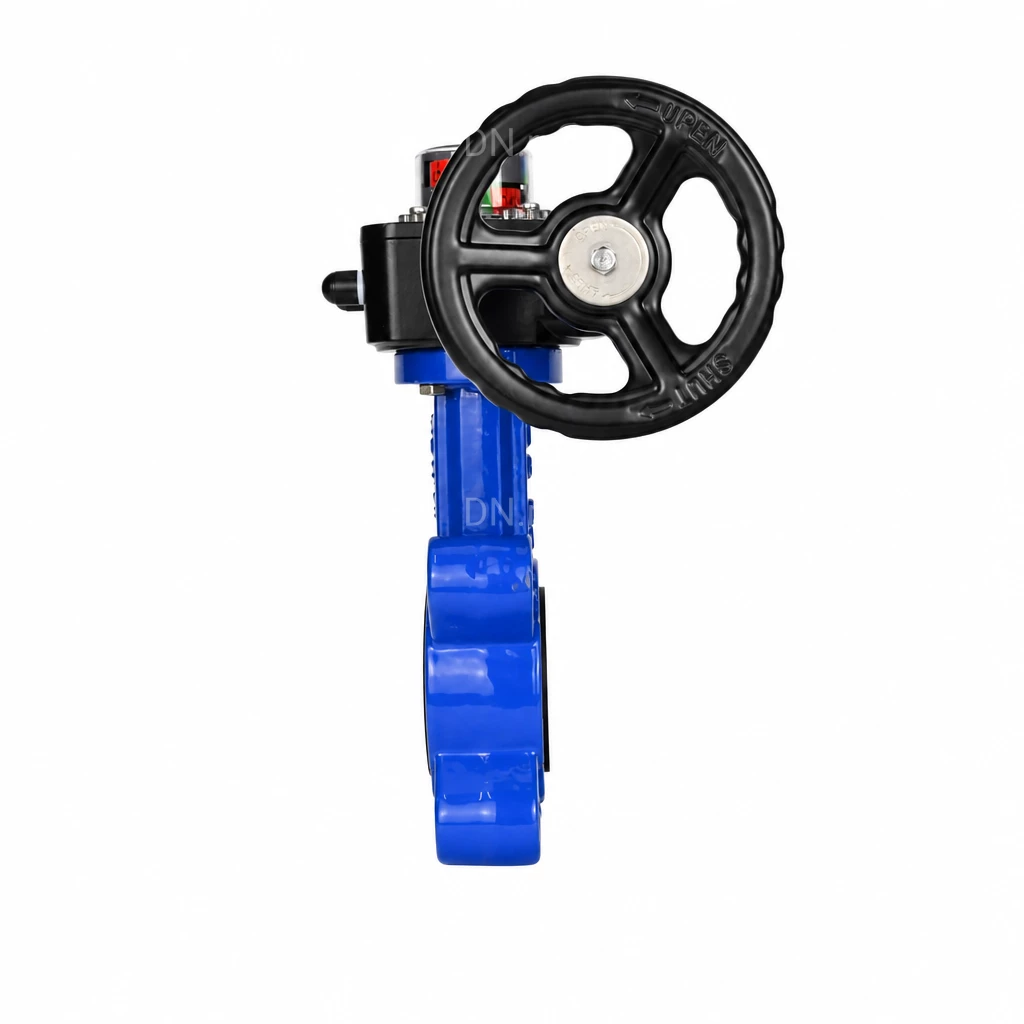

Затвор дисковый поворотный DN.ru WBV1616E-2W-Fb-H Ду125 Ру16 LUG межфланцевый, корпус - чугун QT450, диск - чугун QT450, уплотнение - EPDM, с редуктором HGB RQN1-180Z

Затворы открываются и закрываются путем поворота диска на 90°. Открытие производится поворотом рукоятки против часовой стрелки, закрытие - по часовой стрелке.Редуктор четвертьоборотный позволяет вручную устанавливать необходимое позиционирование запорного органа на четверть оборота, выступая в качестве альтернативы пневматическим, электрическим или гидравлическим четвертьоборотным приводам. Подходит для шаровых кранов, поворотных затворов, клапанов с углом поворота 90°, а также для управления воздушными заслонками. Технические параметры затвора дискового поворотного DN.ru WBV1616E-2W-Fb-H Ду125 Ру16 LUG: Давление номинальное PN - 16 бар Диаметр номинальный DN - 125 мм Тип присоединения - Межфланцевый (резьбовые проушины) Количество болтовых отверстий на одном фланце - 8 шт. Диаметр болтовых отверстий на одном фланце - 16 мм Среда - вода, воздух Тип управления - Ручной (рукоятка, редуктор) Применение - водоснабжение, теплоснабжение Температура рабочей среды - от -20°С до 100°С Цвет - Синий Датчик обратной связи - нет Управление - Редуктор Взрывозащита - нет Класс герметичности - A по ГОСТ 9544 Крутящий момент на валу арматуры - 108 Нм Тип ISO-фланца арматуры - F07 Размер вала арматуры (квадрат) - 14х14 мм Серия - WBV1616E-2W-Fb-H Страна производитель - Россия Гарантия - 12 мес. Срок службы - 10 лет Вес - 12.2 кг Видео затвора дискового поворотного DN.ru WBV1616E-2W-Fb-H Ду125 Ру16 LUG Габариты и размеры затвора дискового поворотного DN.ru WBV1616E-2W-Fb-H Ду125 Ру16 LUG: A - 127 мм B - 190.5 мм C - 56 мм D - 210 мм N-M - 8-М16 мм Эскиз габаритов и размеров затвора дискового поворотного DN.ru WBV1616E-2W-Fb-H Ду125 Ру16 LUG Таблица деталей и материалов затвора дискового поворотного DN.ru WBV1616E-2W-Fb-H Ду125 Ру16 LUG: № Наименование детали Материал 1 Корпус чугун QT450 (аналог ВЧ 45) 2 Диск чугун QT450 (аналог ВЧ 45) 3 Седловое уплотнение EPDM 4 Шток нержавеющая сталь AISI 316 (аналог 08Х17Н13М2) Эскиз деталей и материалов затвора дискового поворотного DN.ru WBV1616E-2W-Fb-H Ду125 Ру16 LUG Технические параметры редуктора DN.ru HGB RQN1-180Z: Модель редуктора - HGB RQN1-180Z Бренд редуктора - DN.ru Крутящий момент редуктора - 180 Нм Тип ISO-фланца редуктора - F05, F07 Наличие ручного дублера - Штурвал Регулировка хода - 90° Диаметр штурвала - 120 мм Страна производитель редуктора - Китай Вес - 1.3 кг Редуктор DN.ru HGB RQN1-180Z Габариты и размеры редуктора DN.ru HGB RQN1-180Z: D2 - 81 мм D3 - 50/70 мм d1 - 35 мм A - 165 мм B - 127 мм C - 84 мм D - 66 мм E - 12 мм F - 47 мм H - 73 мм Эскиз габаритов и размеров редуктора DN.ru HGB RQN1-180Z
