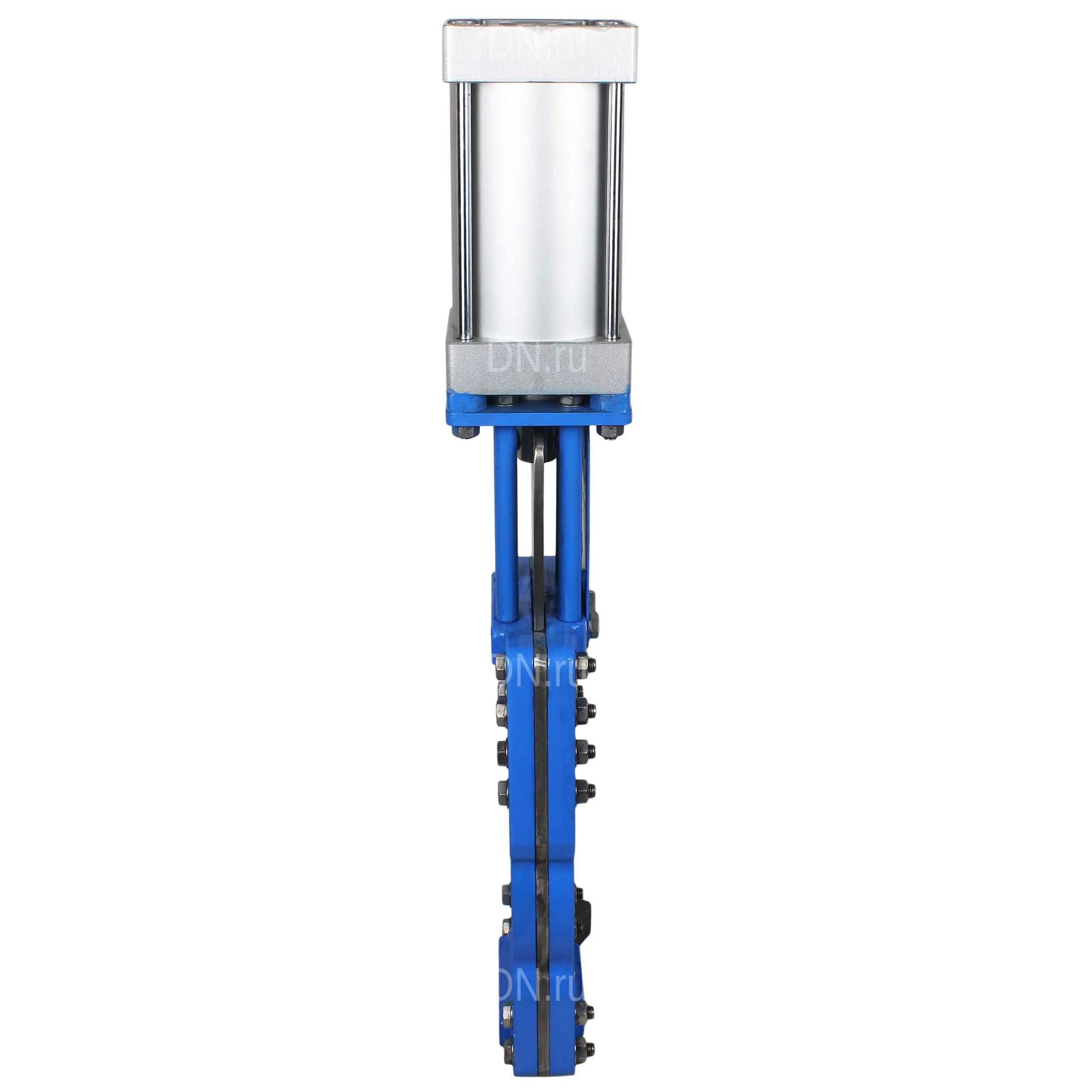

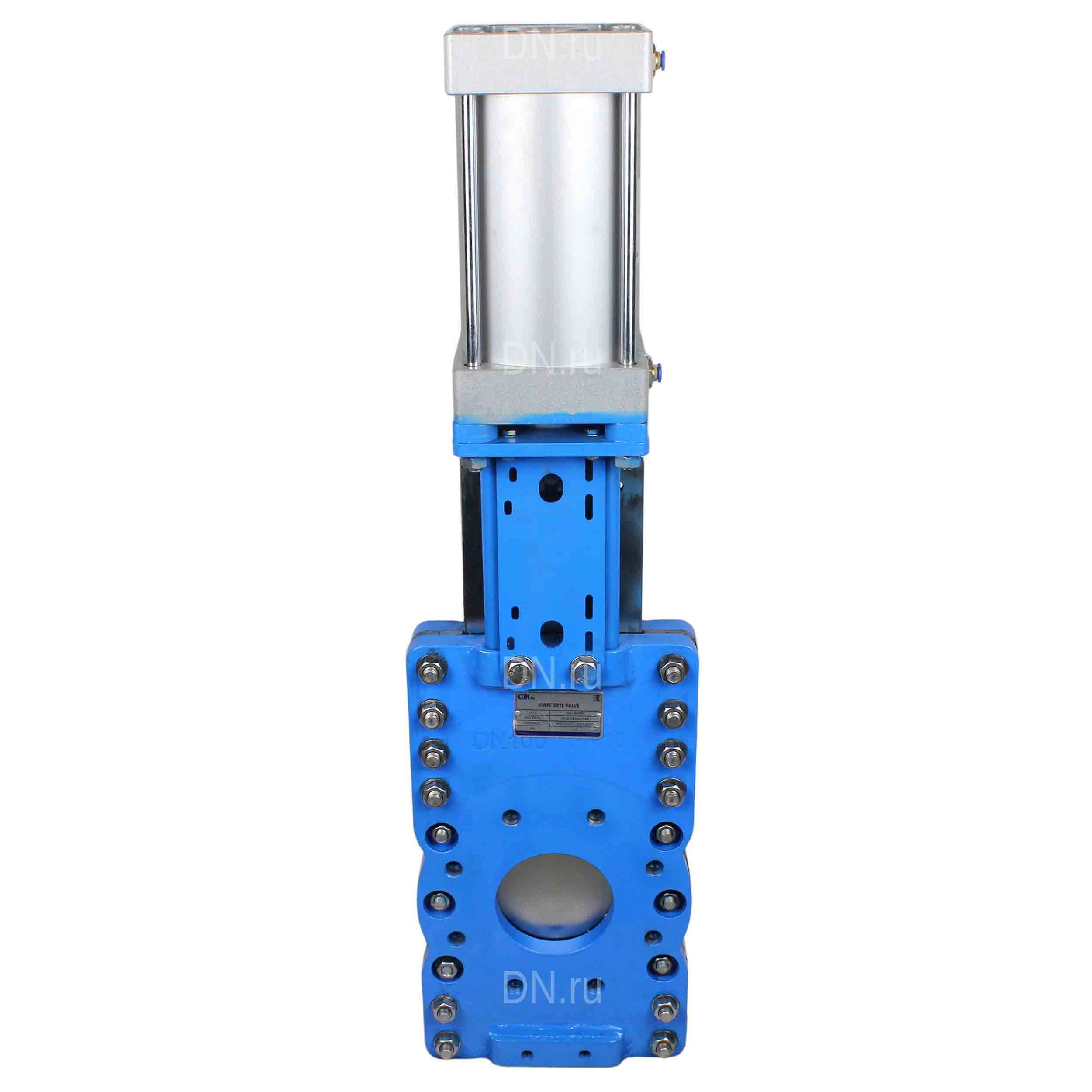

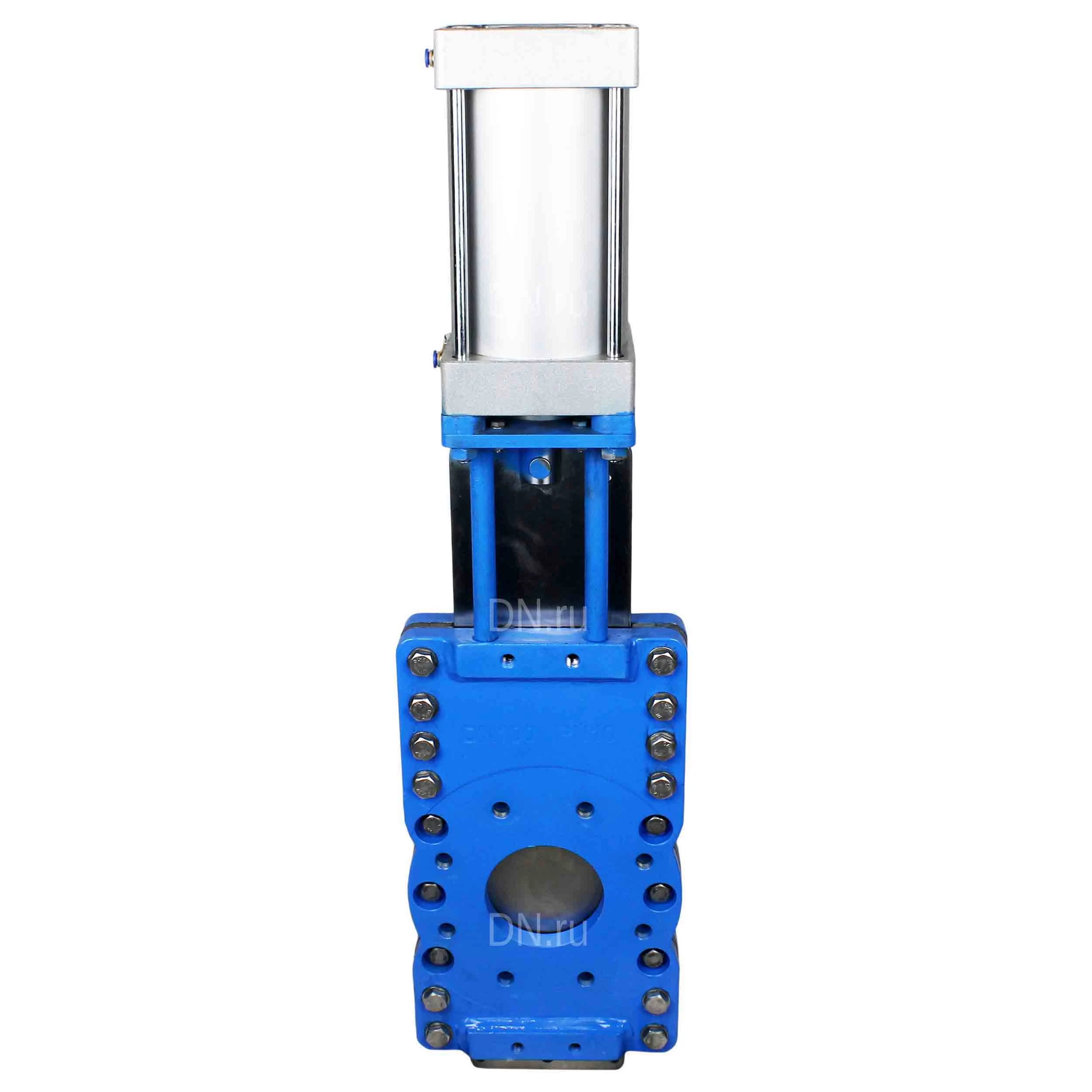

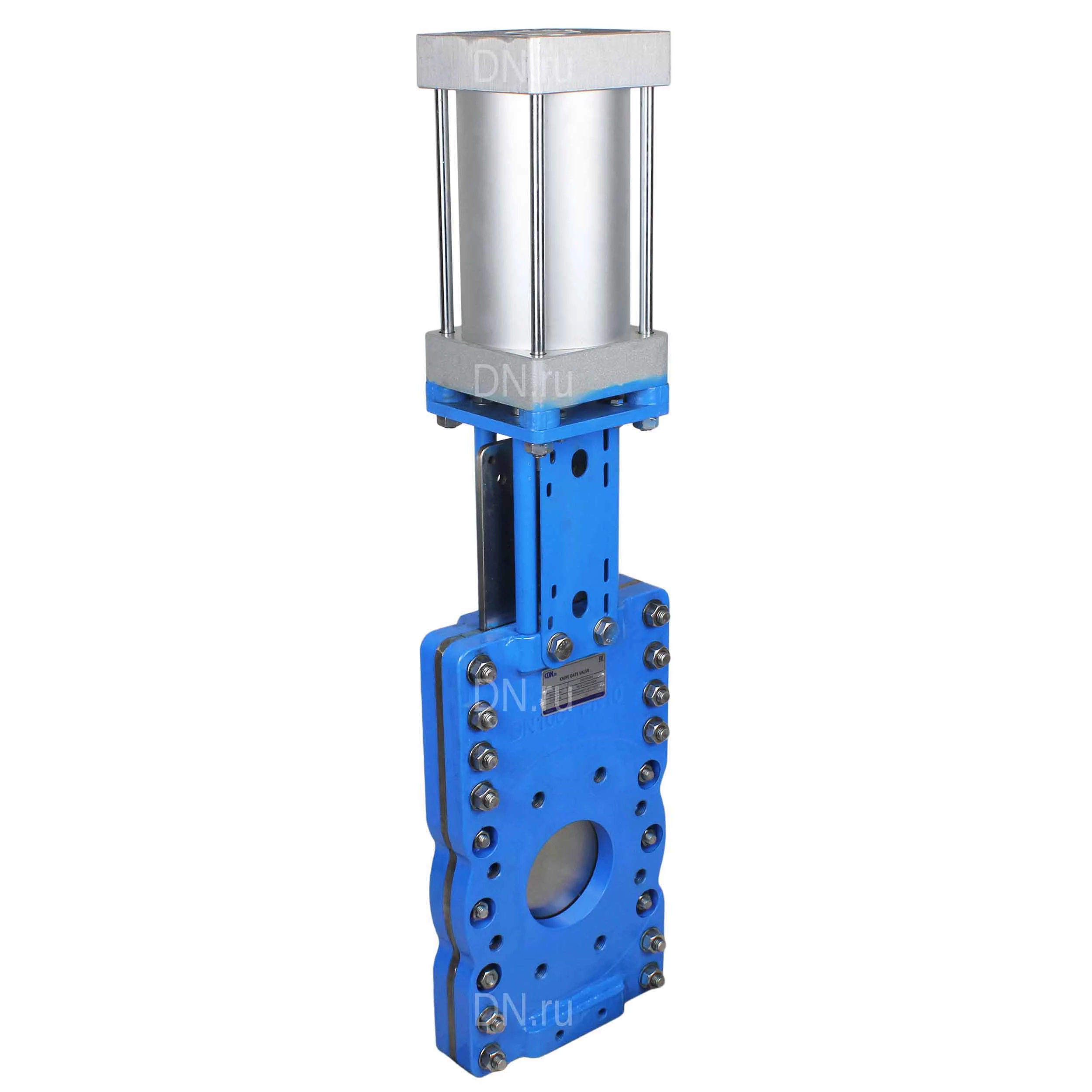

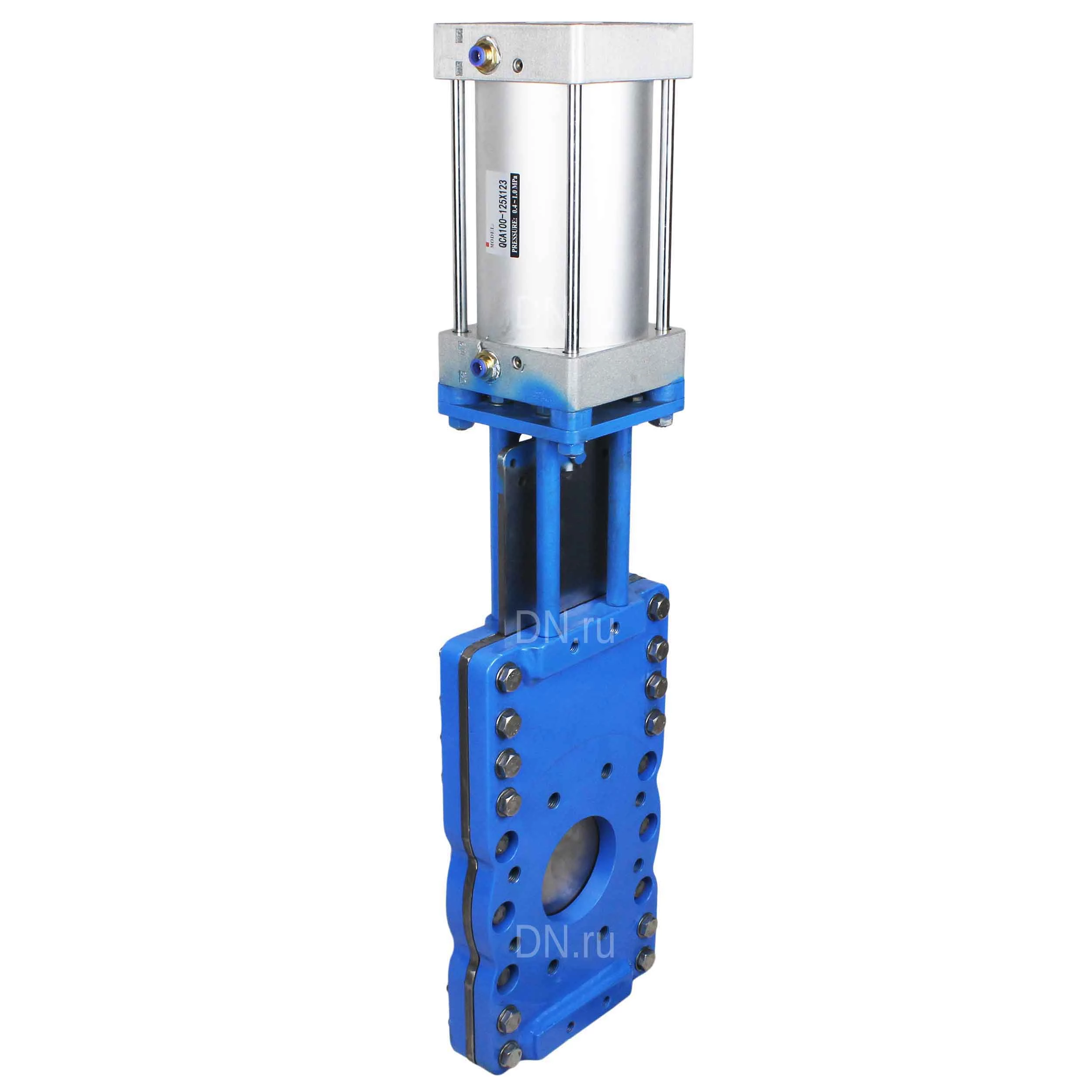

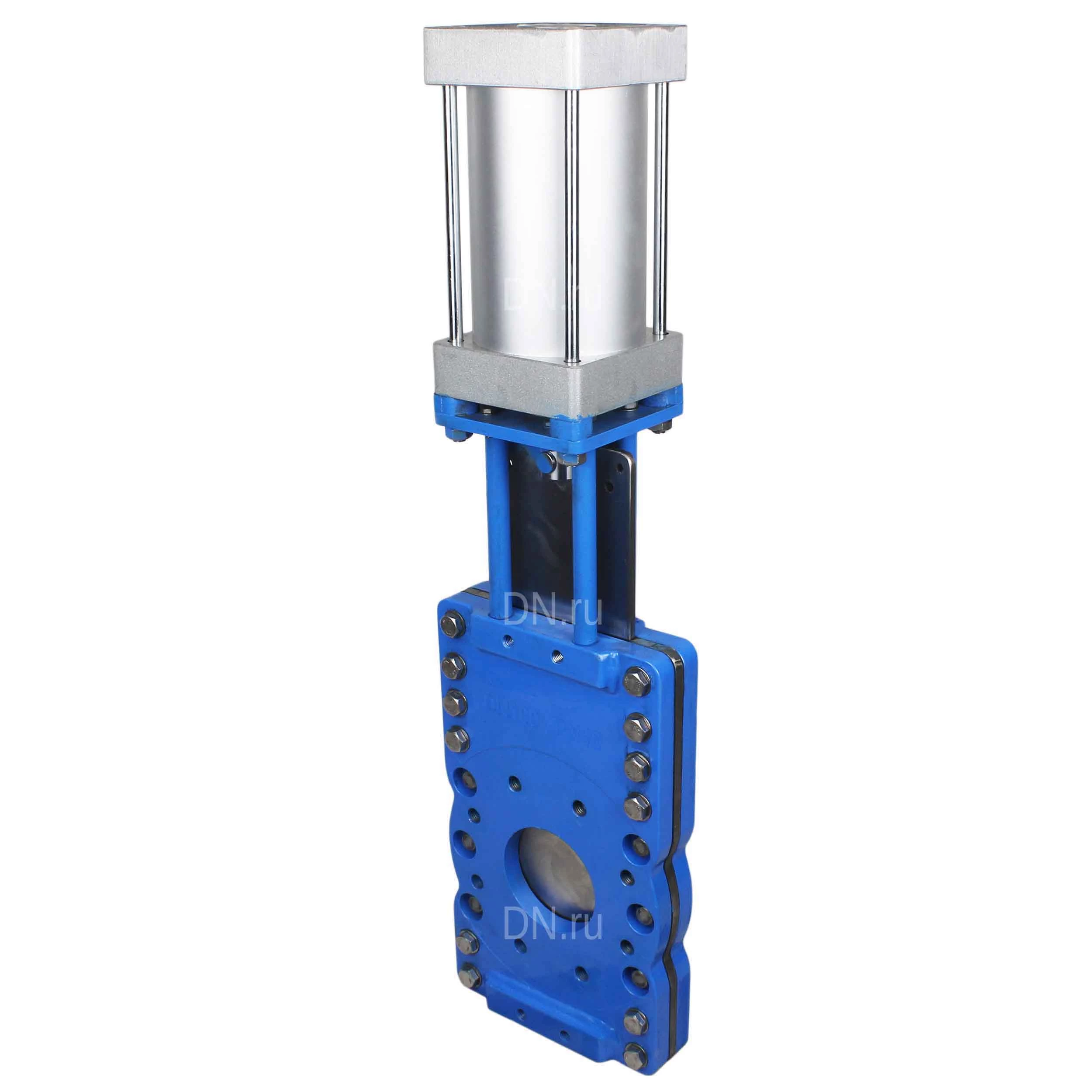

Задвижка шиберная со сквозным ножом DN.ru GVKRT3431N-2W-Fb-2P Ду100 Ру16, корпус - углеродистая сталь WCB, шибер - нержавеющая сталь 304, уплотнение - NBR, межфланцевая с пневмоприводом

Задвижка шиберная со сквозным ножом DN.ru GVKRT3431N-2W-Fb-2PДу100 Ру16 углеродистая сталь, межфланцевая с пневмоприводом предназначена для установки на трубопроводе в качестве запорного устройства и регулирования потока рабочей среды с высокой концентрацией твердых частиц. Также может применяться в системах подачи самотеком твердых и порошкообразных веществ, поскольку режущая кромка ножа позволяет отсекать потоки высокой плотности. Общие параметры задвижки шиберной со сквозным ножом DN.ru GVKRT3431N-2W-Fb-2P Ду100 Ру16: Тип задвижки - Шиберная Диаметр номинальный DN - 100 мм Давление номинальное фланцев - 10/16 бар Температура рабочей среды - от -30°C до + 110°C Тип присоединения - межфланцевый Класс герметичности по ГОСТ 9544-2015 - "B" Климатическое исполнение - УХЛ4 Материал корпуса - Углеродистая сталь A216 Gr WCB/25Л Материал запорного органа - Нержавеющая сталь AISI/SS 304/08Х18Н10 Строительная длина - 51 мм Класс материала корпуса - сталь Управление - пневмопривод Конструкция шпинделя - выдвижной Тип уплотнения - NBR Рабочая среда - вязкие среды, порошковые и кристаллизованные среды, макулатура, пульпа Средний ресурс, циклов закрытие/открытие - 20 000-50 000 Применение - добывающая промышленность, Целлюлозно-бумажная промышленность Тип пневмопривода - двойного действия Наличие концевых выключателей - нет Направление потока среды - двустороннее Количество болтовых отверстий для фланца - 8 шт Диаметр болтовых отверстий для фланца - 16 мм Вес - 25 кг Гарантия - 12 мес. Средний срок службы - 10 лет Страна производитель - Россия Задвижка шиберная со сквозным ножом DN.ru GVKRT3431N-2W-Fb-2P Ду100 Ру16, корпус - углеродистая сталь WCB, шибер - нержавеющая сталь 304, уплотнение - NBR, межфланцевая с пневмоприводом Габаритные и установочные размеры задвижки шиберной со сквозным ножом DN.ru GVKRT3431N-2W-Fb-2P Ду100 Ру16: DN - 100 мм L - 51 мм D - 220 мм D1 - 180 мм D2 - 156 мм H1 - 428 мм G - 1/2" N-Th - 8-М16 T - 12 мм Эскиз размеров задвижки шиберной со сквозным ножом DN.ru GVKRT3431N-2W-Fb-2P Ду100 Ру16 Размеры пневмопривода A - 246 мм B - 102 мм C - 144 мм D - 60 мм E - 70 мм F - 32 мм G - 40 мм H - 50 мм I - 39 мм J - 11 мм K - М27х2 L - М12х1,75 M - 15 мм N - 20 мм O - G1/2” S - 140 мм T - 110 мм V - 32 мм W - 29 мм Эскиз размеров пневмопривода Материалы задвижки шиберной со сквозным ножом DN.ru GVKRT3431N-2W-Fb-2P Ду100 Ру16: № Наименование Материал 1 Корпус Углеродистая сталь A216 Gr WCB/25Л 2 Шибер Нержавеющая сталь AISI/SS 304/08Х18Н10 3 Уплотнение направляющей NBR 4 Уплотнение направляющей NBR 5 Стойка сталь Q235 6 Шток сталь 45 7 Головная часть стойки чугун GGG40 8 Пневмоцилиндр - 9 Штоковый соединительный узел сталь Q235 10 Соленоидный клапан - 11 Фильтр - Эскиз материалов задвижки шиберной со сквозным ножом DN.ru GVKRT3431N-2W-Fb-2P Ду100 Ру16
