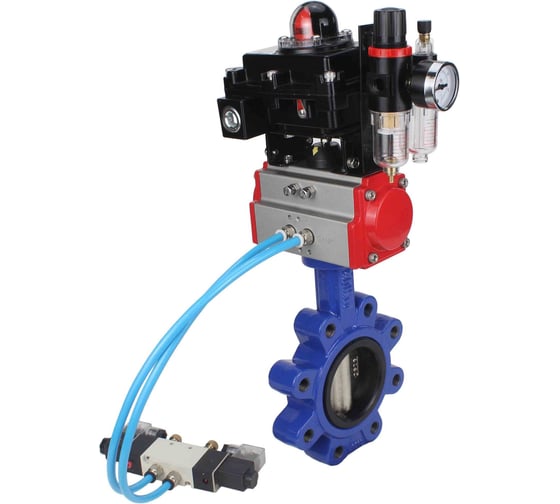

Затвор дисковый поворотный DN.ru WBV1616N-2W-Fb-H Ду50 Ру16 LUG корпус - чугун QT450, диск - чугун QT450, уплотнение - NBR, с пневмоприводом DN.ru PA-DA-065, пневмораспределителем 4M310-08 DC24V и БКВ APL-210N

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Затворы открываются и закрываются путем поворота диска на 90°. Открытие производится поворотом рукоятки против часовой стрелки, закрытие - по часовой стрелке.Приводы пневматические DN.ru поворотные двойного действия PA-DAXXX предназначены для автоматизации процесса управления промышленной арматурой при максимальном значении крутящего момента до 2128 Нм.Пневмораспределитель служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия. Управление осуществляется за счет переключения схемы соединения внутренних каналов распределителя с входными и выходными присоединительными отверстиями. Под внешними пневмолиниями понимаются воздухопроводы и каналы для прохождения воздуха (в том числе и отверстия для связи с атмосферой), соединяемые в определенных сочетаниях при различных положениях распределительного органа. Основными элементами конструкции золотникового пневмораспределителя являются корпус, в котором выполнены каналы и золотник, установленный в корпусе. На золотнике выполнены шейки, позволяющие соединять выбранные каналы между собой. При перемещении сердечника под воздействием управляющих сигналов, изменяющих создаваемую соленоидом напряженность магнитного поля, происходит переключение внутренних каналов распределителя, при помощи которых соединяются входные и выходные отверстия. Перемещаясь в корпусе, золотник изменяет схему соединения каналов пневмораспределителя.Блок концевых выключателей предназначен для визуальной и электрической сигнализации конечных положений запорного органа арматуры: клапана, крана или дискового затвора. Устанавливается сверху на поверхность пневматического привода и соединен с валом привода стандарт DIN. В герметичной коробке, как правило, находятся два датчика, которые отслеживают положение вала привода и сигнализируют в крайних положениях. В качестве датчиков используются микровыключатели OMRON, индуктивные датчики или герконы. Визуальную индикацию положения можно наблюдать на корпусе блока имеется 3D визуальный индикатор КРАСНЫЙ–ЗАКРЫТО и ЗЕЛЁНЫЙ-ОТКРЫТО. Технические параметры затвора дискового поворотного DN.ru WBV1616N-2W-Fb-H Ду50 Ру16 LUG Давление номинальное PN - 16 бар Диаметр номинальный DN - 50 мм Тип присоединения - Межфланцевый (резьбовые проушины) Количество болтовых отверстий на одном фланце - 4 шт Диаметр болтовых отверстий на одном фланце - 16 мм Среда - вода, масла, углеводороды Тип управления - пневмопривод Применение - водоснабжение, теплоснабжение Температура рабочей среды - от -10°С до 90°С Цвет - Синий Управление - С пневмоприводом Класс герметичности - A по ГОСТ 9544 Тип затвора - поворотный дисковый Тип ISO-фланца арматуры - F05 Размер вала арматуры (квадрат) - 9х9 мм Серия - WBV1616N-2W-Fb-H Крутящий момент на валу арматуры - 24.2 Нм Страна производитель - Россия Срок службы - 10 лет Вес - 5.7 кг Бренд - DN.ru Класс материала корпуса - чугун Уплотнение - NBR Затвор дисковый поворотный DN.ru WBV1616N-2W-Fb-H Ду50 Ру16 LUG корпус - чугун QT450, диск - чугун QT450, уплотнение - NBR, с пневмоприводом DN.ru PA-DA-065, пневмораспределителем 4М310-08 24В NAMUR и БКВ APL-210N Габариты и размеры затвора дискового поворотного DN.ru WBV1616N-2W-Fb-H Ду50 Ру16 LUG: L - 43 мм H - 203 мм A - 168 мм E - 108 мм Эскиз габаритов и размеров затвора дискового поворотного DN.ru WBV1616N-2W-Fb-H Ду50 Ру16 LUG Таблица деталей и материалов затвора дискового поворотного DN.ru WBV1616N-2W-Fb-H Ду50 Ру16 LUG: № Детали Материал 1 Корпус чугун QT450 (аналог ВЧ 45) 2 Диск чугун QT450 (аналог ВЧ 45) 3 Седловое уплотнение NBR 4 Шток нержавеющая сталь AISI 316 (аналог 08Х17Н13М2) Эскиз деталей и материалов затвора дискового поворотного DN.ru WBV1616N-2W-Fb-H Ду50 Ру16 LUG Технические параметры пневмопривода DN.ru PA-DA-065: Конструкция - двойного действия Модель привода - PA-DA-065 Рабочее давление привода - 8 бар Диапазон регулировки привода - 5° Крутящий момент привода - 44 Нм Наличие ручного дублера - нет Угол поворота привода - 90° Тип ISO-фланца привода - F05, F07 Размер штока - 14х14 мм Резьба подача воздуха - G1/4 ″ Бренд привода - DN.ru Страна производитель - Китай Вес пневмопривода - 2 кг Пневмопривод DN.ru PA-DA-065 Габариты и размеры пневмопривода DN.ru PA-DA-065: A - 36 мм B - 47 мм C - 81 мм D - 88 мм E - 108 мм F - 72 мм G - 30 мм H - 80 мм I - 50 мм J - 70 мм M - 14х14 N - 18 мм Z - 168 мм d - 40 мм K - M6x10 L - M8x13 Эскиз габаритов и размеров пневмопривода DN.ru PA-DA-065 Таблица деталей и материалов пневмопривода DN.ru PA-DA-065: № п/п Наименование детали Материал 1 Индикаторный винт АБС-пластик 2 Индикатор положения АБС-пластик 3 Пружинный зажим нержавеющая сталь 304 4 Металлическая шайба нержавеющая сталь 304 5 Прижимная шайба инженерный пластик 6 Корпус экструдированный алюминиевый сплав с твердым анодированием 7 Прижимная шайба инженерный пластик 8 Ограничитель легированная сталь 9 Уплотнительное кольцо вала верхнее NBR 10 Антифрикционное кольцо вала верхнее инженерный пластик 11 Вал легированная сталь никелированная 12 Антифрикционное кольцо вала нижнее инженерный пластик 13 Уплотнительное кольцо вала нижнее NBR 14 Заглушка NBR 15 Уплотнительное кольцо регулировочных винтов NBR 16 Шайба регулировочного винта нержавеющая сталь 304 17 Стопорная гайка регулировочного винта нержавеющая сталь 304 18 Винт регулировочный нержавеющая сталь 304 19 Поршень алюминиевый сплав, литой под давлением 20 Направляющая накладка поршня инженерный пластик 21 Антифрикционное кольцо поршня инженерный пластик 22 Уплотнительное кольцо поршня NBR 23 Комплект пружин пружинная сталь 24 Уплотнительное кольцо крышки NBR 25 Торцевая крышка литой алюминий с полиэфирным покрытием 26 Винт крышки нержавеющая сталь 304 27 Стопорный винт нержавеющая сталь 304 28 Адаптер углеродистая сталь Эскиз деталей и материалов пневмопривода DN.ru PA-DA-065 Технические параметры пневмораспределителя DN.ru 4М310-08 24В NAMUR: Тип пневмораспределителя - золотниковый Модель пневмораспределителя - 4М310-08 24В NAMUR Рабочее давление - 1.5 ÷ 1.8 бар Максимальное давление - 8 бар Напряжение питания - 24В Рабочая среда - фильтрованный сжатый воздух Частота срабатывания - 5 цикл/сек Пневмораспределитель DN.ru 4М310-08 24В NAMUR Габариты и размеры пневмораспределителя DN.ru 4М310-08 24В NAMUR: A - 40 мм C - 24 мм D - 28 мм E - 32 мм F - 40 мм G - 21.5 мм H - 69 мм I - 45 мм K - 17.5 мм L - 135 мм J - 29.3 мм N - 40 мм M - 27 мм Эскиз габаритов и размеров пневмораспределителя DN.ru 4М310-08 24В NAMUR Технические параметры блока концевых выключателей DN.ru APL-210N: Модель блока концевых выключателей - APL-210N Максимальное напряжение концевого выключателя - 250 Резьба кабельного ввода - 2 x NPT 1/2″ Взрывозащита - нет Допустимая температура окружающей среды - от -40°С до +80°С Срок службы - 10 лет Блок концевых выключателей DN.ru APL-210N Габариты и размеры блока концевых выключателей DN.ru APL-210N: Н - 77 мм L - 112 мм B - 88 мм D - 10 мм D1 - 5 мм M - 20х1.5 Эскиз габаритов и размеров блока концевых выключателей DN.ru APL-210N Таблица деталей и материалов блока концевых выключателей DN.ru APL-210N: Деталь Материал Корпус литьевой алюминий Индикаторный колпак полиэстер пластик 3D-индикатор ABC -пластик Кулачок полиэстер пластик Пружина нержавеющая сталь Винты нержавеющая сталь Уплотнительные кольца NBR Втулка бронза Клемма заземления нержавеющая сталь Вал нержавеющая сталь
