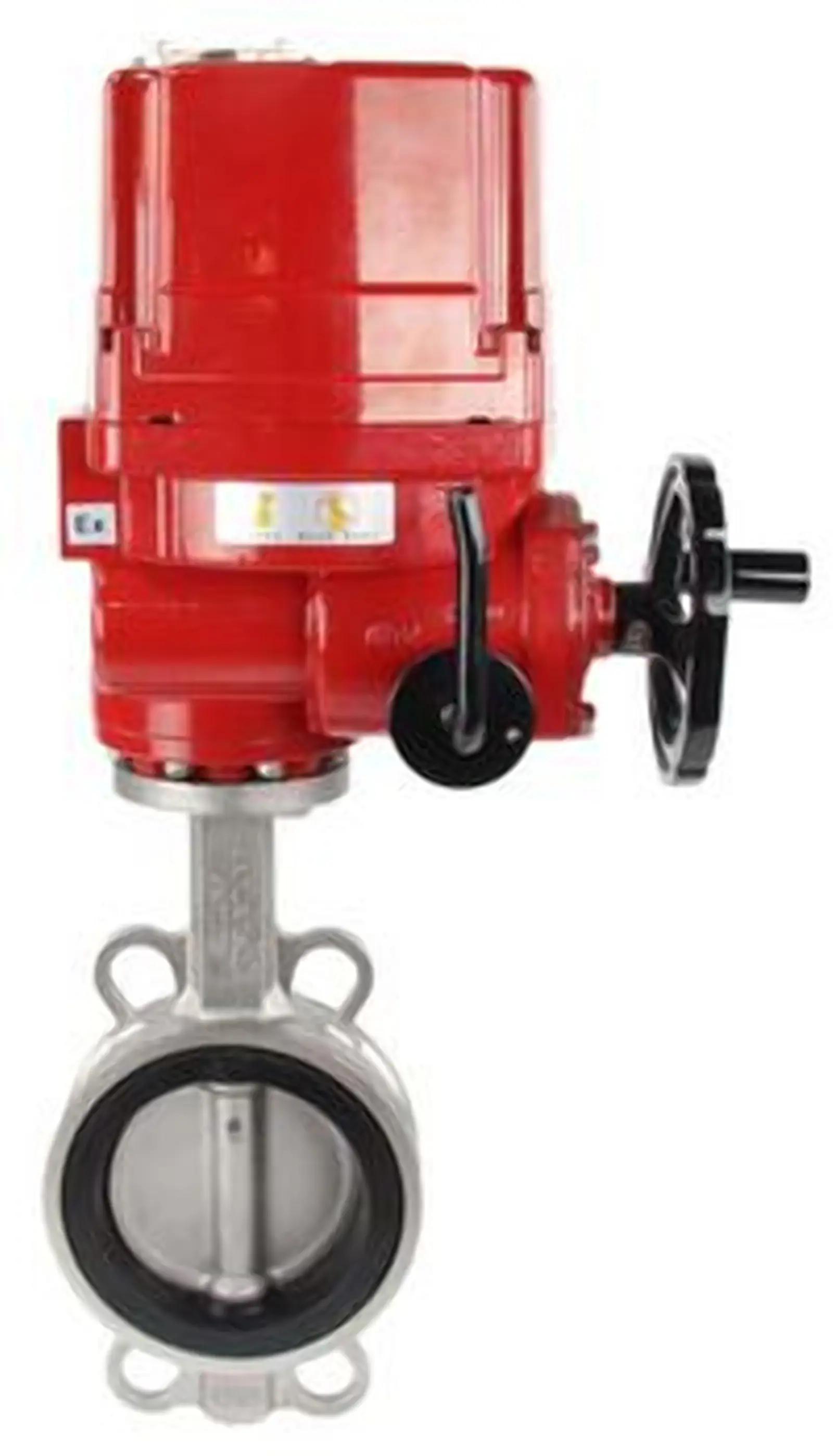

Затвор дисковый поворотный с тройным эксцентриситетом DN.ru Ду50 Ру25 фланцевый, корпус - углеродистая сталь WCB, диск - нержавеющая сталь 304, METAL, с 1/4-оборотным взрывозащищенным электроприводом DN.ru QT-EX-010EM-O2-24VDC-У1 (WBV3EX-3431M-1W-F-ISO)

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Затворы открываются и закрываются путем поворота диска на 90°. Конструкция с тройным эксцентриситетом позволяет уменьшить трение в точках контакта диска и седла, что повышает надежность и срок службы данного затвора. При данной схеме шток смещен относительно центральной оси диска и центральной оси трубопровода, а уплотняющие поверхности имеют несимметричную форму. Комбинация трех смещений в момент прижима и размыкания уплотнительных поверхностей обеспечивает полное отсутствие трения уплотнительных поверхностей, способствуя минимизации износа седла и уплотнения в течение всего срока службы затвора.Электроприводы четвертьоборотные предназначены для дистанционного и местного управления вращением запорного органа на 0° ~ 270° таких типов как кран шаровой и т.п.Принцип работы: электроприводы устанавливаются непосредственно на трубопроводной арматуре. Установочные размеры соответствуют международному стандарту ISO 05211 / DIN3337. Четыре микровыключателя используются для ограничения хода выходного вала по конечным положениям рабочего органа арматуры. Электроприводы рассчитаны для работы в номинально-кратковременном режиме S2. Технические характеристики затвора дискового поворотного с тройным эксцентриситетом DN.ru WBV3EX-3431M-1W-F-ISO Ду50 Ру25: Тип затвора - поворотный дисковый Модель арматуры - WBV3EX-3431M-1W-F-ISO Диаметр - 50 мм Давление номинальное - 25 бар Среда - вода, воздух, пар, нефть, нефтепродукты, агрессивная среда, природный газ, газообразные среды Температура рабочей среды - от -45 до +425°C Применение - водоснабжение, теплоснабжение, Технологические трубопроводы Цвет затвора - Синий Тип присоединения - Фланцевый Управление - С электроприводом Класс герметичности - A Условная пропускная способность - 145 м3/ч Крутящий момент - 59 Нм Тип ISO-фланца арматуры - F07 Квадрат штока - 11х11 мм Средний ресурс - 30 000 циклов закрытие/открытие Срок службы - 10 лет Гарантия - 12 мес. Страна производитель - Россия Вес арматуры - 9 кг Общий вес - 22 кг Затвор дисковый поворотный с тройным эксцентриситетом DN.ru Ду50 Ру25 фланцевый, корпус - углеродистая сталь WCB, диск - нержавеющая сталь 304, METAL, с 1/4-оборотным взрывозащищенным электроприводом DN.ru QT-EX-010EM-O2-24VDC-У1 (WBV3EX-3431M-1W-F-ISO) Технические характеристики электропривода DN.ru QT-EX-010EM-O2-24VDC-У1: Модель привода - QT-EX-010EM-O2-24VDC-У1 Наличие ручного дублера - штурвал Тип электропривода - Четвертьоборотный Напряжение питания - 24В Степень защиты корпуса - IP67 Взрывозащита - есть Ток электродвигателя - 6 А Крутящий момент - 100 Нм Тип ISO-фланца привода - F05, F07 Квадрат штока - 14х14 мм Вес привода - 13 кг Страна производитель привода - Китай Четвертьоборотный электропривод DN.ru QT-EX-010EM-O2-24VDC-У1 Габаритные и установочные размеры затвора дискового поворотного с тройным эксцентриситетом DN.ru WBV3EX-3431M-1W-F-ISO Ду50 Ру25: DN - 50 мм L - 108 мм D - 160 мм D1 - 125 мм D2 - 99 мм b - 20 мм H1 - 102 мм H2 - 78 мм n–Ød - 4 шт-18 мм Эскиз габаритов затвора дискового поворотного с тройным эксцентриситетом DN.ru WBV3EX-3431M-1W-F-ISO Ду50 Ру25 Габаритные и установочные размеры электропривода DN.ru QT-EX-010EM-O2-24VDC-У1: H - 270 мм L - 240 мм L1 - 68 мм Эскиз электропривода DN.ru QT-EX-010EM-O2-24VDC-У1 Материалы деталей затвора дискового поворотного с тройным эксцентриситетом DN.ru WBV3EX-3431M-1W-F-ISO Ду50 Ру25: № Наименование Материал 1 Корпус сталь WCB (аналог 25Л) 2 Диск нержавеющая сталь AISI 304 (аналог 08Х18Н10) 3 Шток нержавеющая сталь AISI 304 (аналог 08Х18Н10) 4 Седловое уплотнение металл (наплавка D507) + графит 5 Сальниковое уплотнение нержавеющая сталь AISI 304 (аналог 08Х18Н10) + графит Эскиз материалов затвора дискового поворотного с тройным эксцентриситетом DN.ru WBV3EX-3431M-1W-F-ISO Ду50 Ру25
