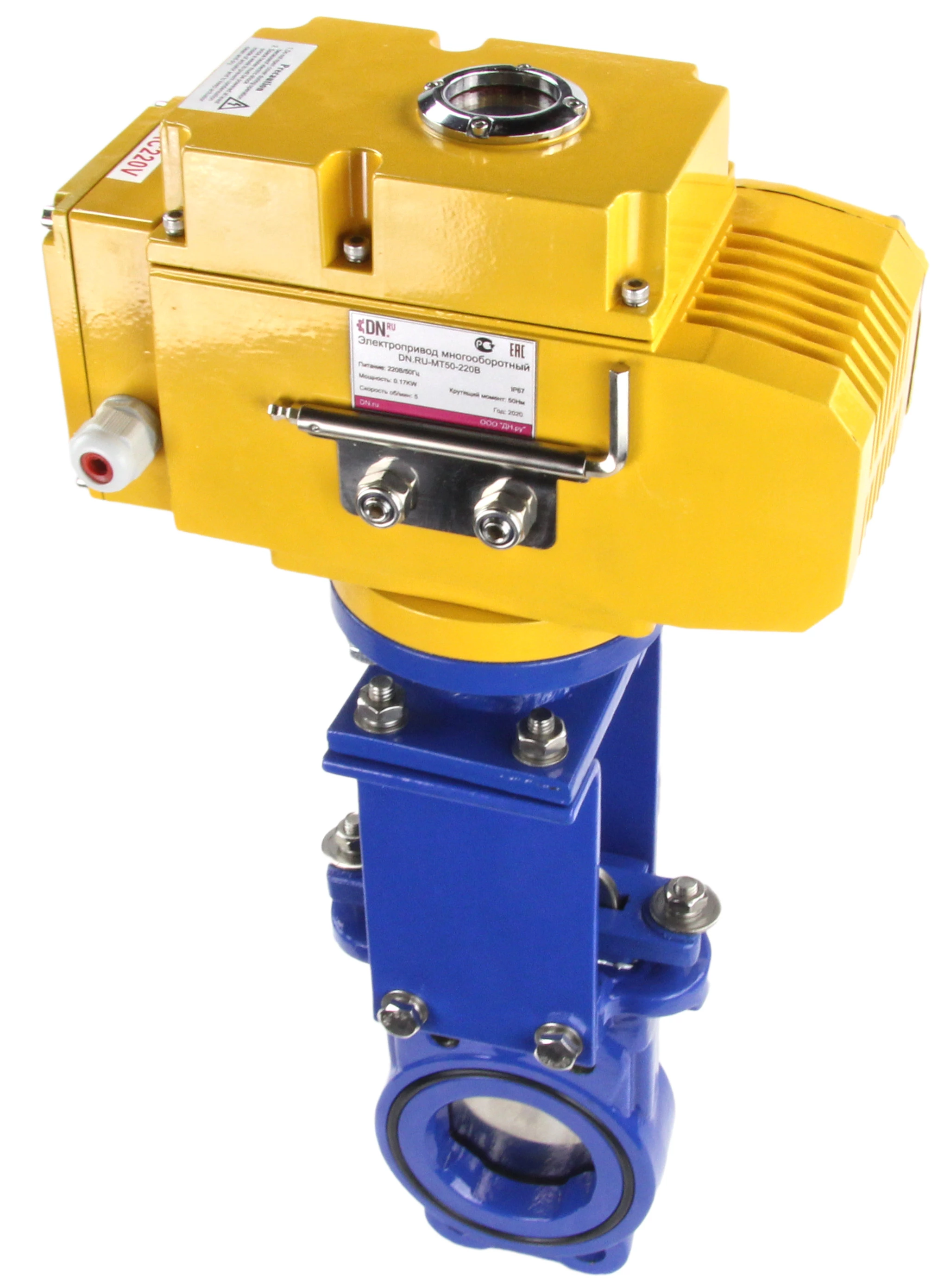

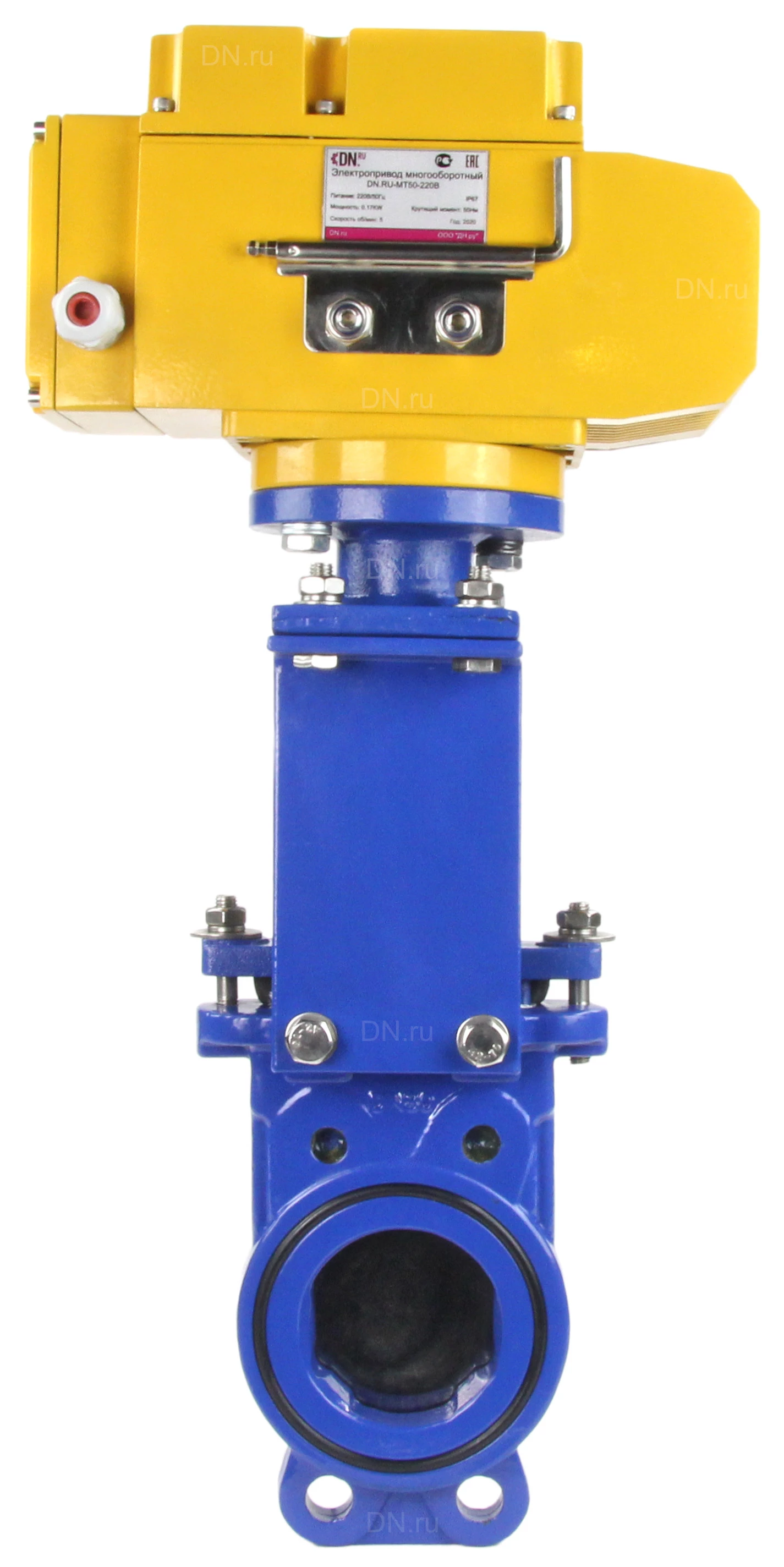

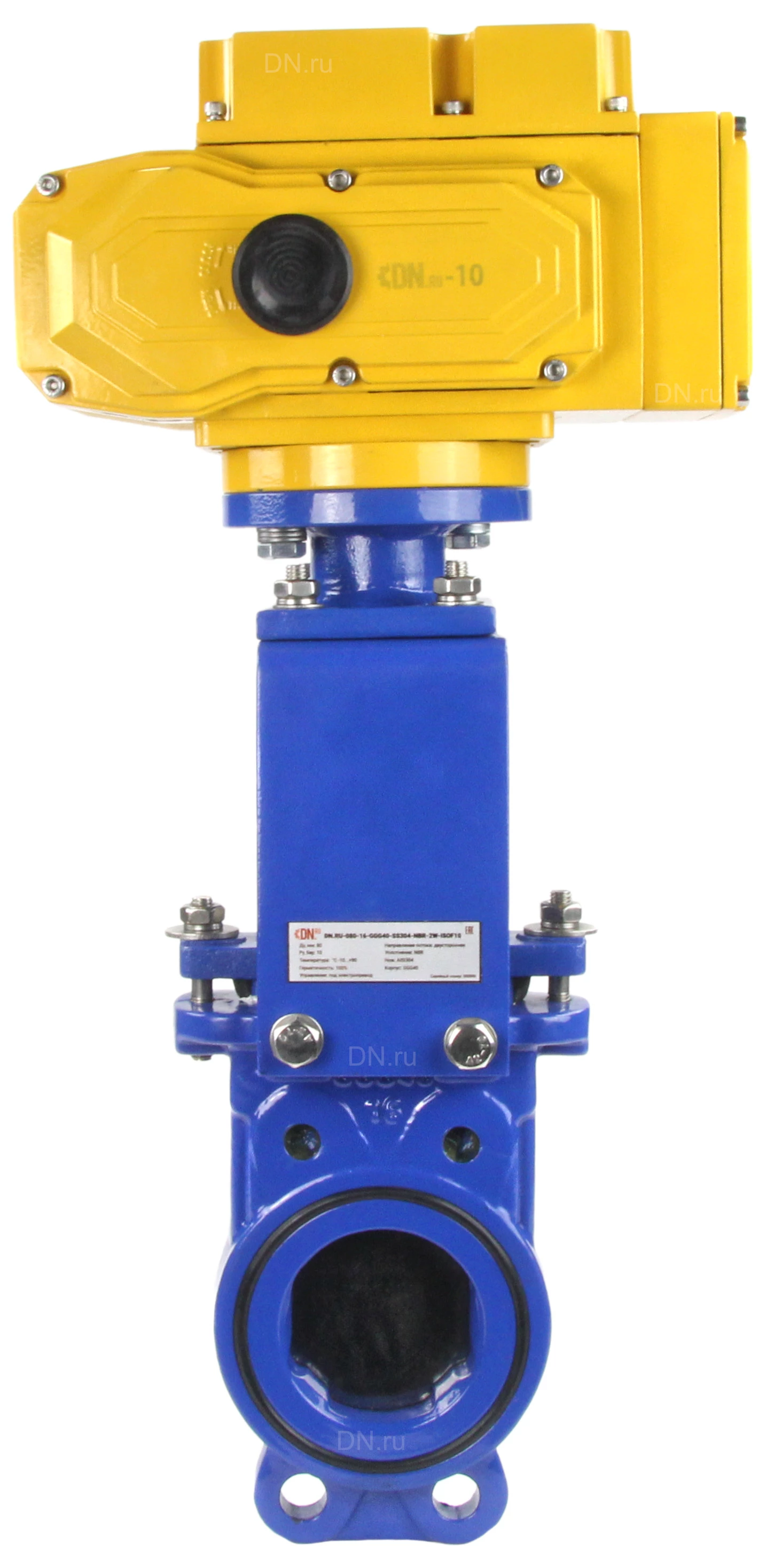

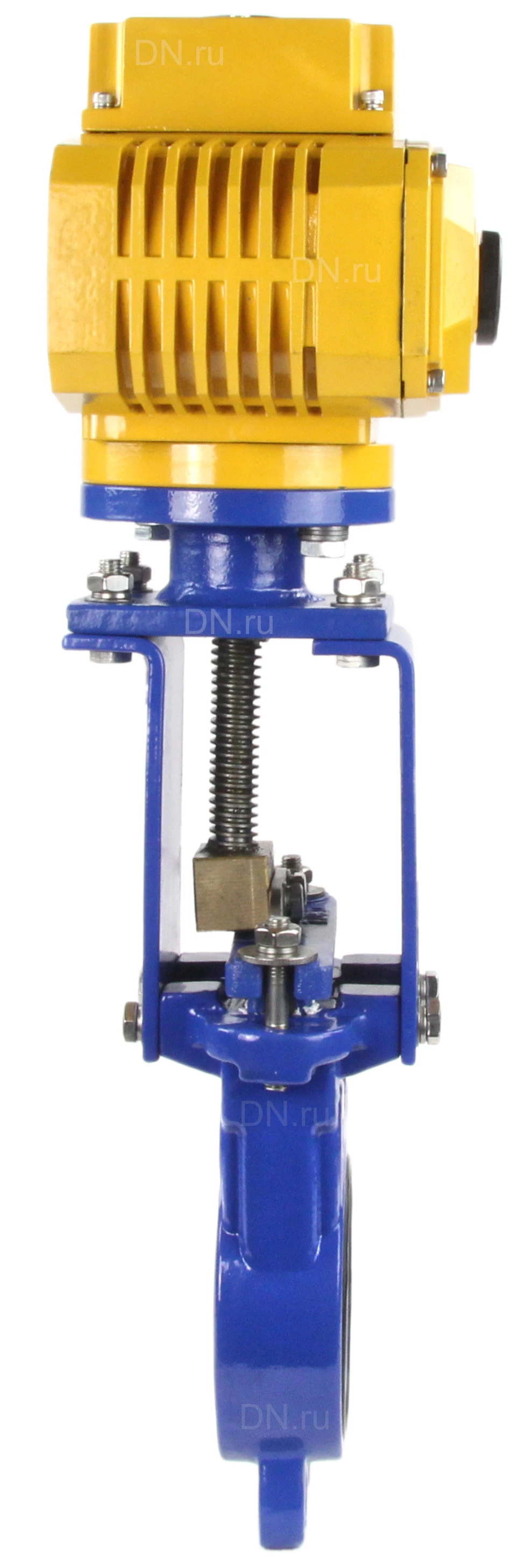

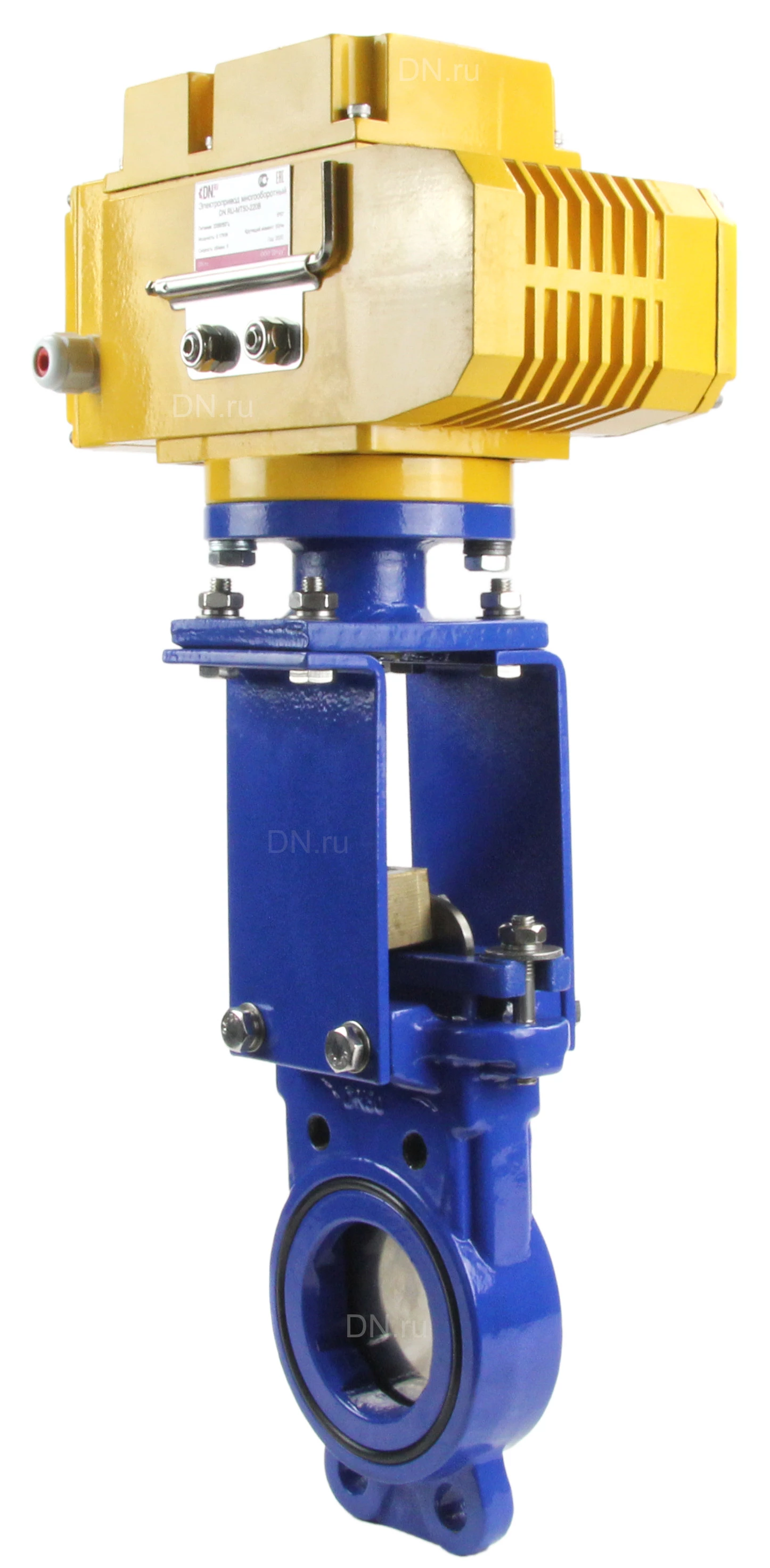

Задвижка шиберная ножевая DN.ru GVKN1331N-2W-Fb-ISO Ду80 Ру10 межфланцевая, с невыдвижным голым шпинделем, корпус - чугун GGG-40, уплотнение - NBR, с электроприводом DN.ru MT-N-010EM-О1-220AC-У1 220В

Задвижка шиберная предназначена для установки на трубопроводе в качестве запорного устройства и регулирования потока рабочей среды в системах водоснабжения (кроме систем питьевого водопровода) и химической промышленности.Принцип работы шиберной задвижки заключается в перемещении шибера (ножа) перпендикулярно потоку среды. При полном перекрытии диаметра условного прохода трубопровода происходит остановка потока, при частичном — регулировка.Электропривод многооборотный предназначен для управления запорной промышленной трубопроводной арматурой, например, чугунными и стальными задвижками, шиберными заслонками и т.п. Электропривод позволяет использовать арматуру в системах автоматического управления теплоснабжением, водоснабжением гражданских и промышленных объектов.Принцип работы: данный электропривод применим в повторно-кратковременном режиме S2 по ГОСТ 183-74 с продолжительностью включения 10 минут. Питание электроприводов, в зависимости от исполнения, осуществляется от сети переменного тока 50Гц 380В. Технические параметры задвижки шиберной ножевой DN.ru GVKN1331N-2W-Fb-ISO Ду80 Ру10: Тип задвижки - Шиберная Диаметр номинальный - 80 мм Давление номинальное - 10 бар Конструкция шпинделя - невыдвижной Тип присоединения - межфланцевый Температура рабочей среды - от -10℃ до 90℃ Класс герметичности по ГОСТ 9544-2015 - "A" Крутящий момент - 30 Нм Тип ISO-фланца - F10 Среда - вязкие среды, сточные воды, вода техническая, жидкая среда, порошковые и кристаллизованные среды Вес - 10 кг Задвижка шиберная ножевая DN.ru GVKN1331N-2W-Fb-ISO Ду80 Ру10 межфланцевая, с невыдвижным шпинделем, корпус - чугун GGG-40, уплотнение - NBR, с электроприводом DN.ru MT-N-010EM-О1-220AC-У1 220В Габаритные и установочные размеры задвижки шиберной ножевой DN.ru GVKN1331N-2W-Fb-ISO Ду80 Ру10: DN - 80 мм L - 50(±2) мм D - 200 мм D1 - 160 мм D2 - 132 мм H - 397 мм d - 18 мм N-Th - 8-М16 мм Эскиз задвижки шиберной ножевой DN.ru GVKN1331N-2W-Fb-ISO Ду80 Ру10 Материалы деталей задвижки шиберной ножевой DN.ru GVKN1331N-2W-Fb-ISO Ду80 Ру10: № Наименование Материал 1 Корпус чугун GGG40 (аналог ВЧ40) 2 Седловое уплотнение нитрил NBR 3 Нож нержавеющая сталь AISI 304 (аналог 08Х18Н10) 4 Набивка сальника PTFE 5 Сальник сталь WCB (аналог 25Л) 6, 7, 10, 13 Болт нержавеющая сталь SS 201 (аналог 12Х15Г9НД) 8, 16 Гайка нержавеющая сталь SS 201 (аналог 12Х15Г9НД) 9 Гайка чугун 11 Пластины опорные сталь А3 (аналог Ст3) 12 Шток нержавеющая сталь 2Cr13 (аналог ст.20Х13) 14 Крышка подшипника сталь А3 (аналог Ст3) 15 Подшипник баббит ZChSnSb10-6 (аналог Б83) 17 Прокладка нитрил NBR Эскиз материалов задвижки шиберной ножевой DN.ru GVKN1331N-2W-Fb-ISO Ду80 Ру10 Технические параметры электропривода DN.ru MT-100 220В: Тип электропривода - многооборотный Крутящий момент - 100 Нм Скорость - 5 об/мин Наличие дублера - шестигранник Мощность электродвигателя - 100 Вт Напряжение питания - 220В Тип ISO фланца - F10/F12 Степень защиты корпуса - IP67 Наличие взрывозащиты - нет Наличие тепловой защиты - есть Температура окружающей среды - от -28 до +60 °C Максимальное число обооротов - 50 Гарантия - 12 мес. Вес - 10 кг Страна производитель - Китай Электропривод DN.ru MT-N-010EM-О1-220AC-У1 Габаритные и установочные размеры электропривода DN.ru MT-100 220В: O - 40 мм A - 149 мм B - 119 мм C - 114 мм D - 200 мм E - 151 мм F - 105 мм G - 117 мм Эскиз габаритных и установочных размеров электропривода DN.ru MT-100 220В
