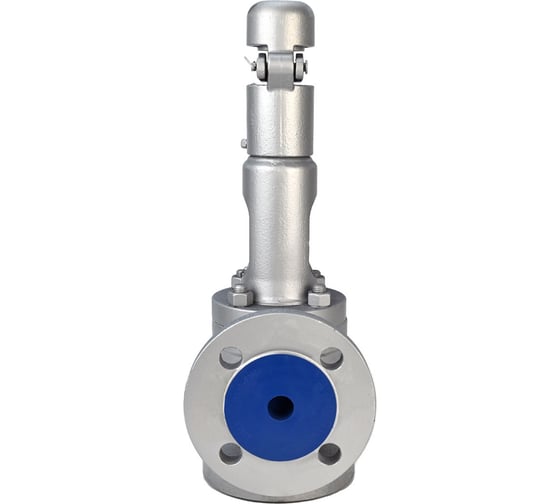

Клапан предохранительный DN.ru SAFE 7001 Ду50/65 Ру16 полноподъемный пружинный фланцевый, корпус - сталь WCB, с настройкой 6-8 бар (опрессовано)

Клапаны предохранительные предназначены для сброса рабочей среды в атмосферу или в отводящий трубопровод при превышении настроечного давления рабочей среды в подводящем трубопроводе. Невысокая цена, простота и надежность конструкции делают полноподъемные пружинные клапаны DN.ru оптимальным вариантом для различных инженерных систем и промышленных установок. Технические параметры клапана предохранительного DN.ru SAFE 7001 Ду50/65 Ру16 Диаметр номинальный DN1 - 50 мм Диаметр номинальный DN2 - 65 мм Давление номинальное PN - 16 бар Диапазон давлений настройки: 6 - 8 бар Тип клапана - предохранительный Материал корпуса - углеродистая сталь Материал запорного органа - Сталь 20Х13 Уплотнение - Металл Конструкция клапана - пружинный Вес - 20 кг Страна производитель - Россия Клапан предохранительный DN.ru SAFE 7001 Ду50/65 Ру16 полноподъемный пружинный фланцевый, корпус - сталь WCB, с настройкой 6-8 бар (опрессовано) Габаритные и установочные размеры клапана предохранительного DN.ru SAFE 7001 Ду50/65 Ру16 DN - 50 мм DN '- 65 мм D1 - 165 мм D2 - 125 мм D3 - 100 мм b - 18 мм f - 2 мм n-Ød: 4 - Ø18 мм L - 135 мм D1' - 185 мм D2' - 145 мм D3' - 120 мм b' - 18 мм f' - 2 мм n-Ød ': 4 - Ø18 мм L1 - 120 мм H - 337 мм Эскиз клапана предохранительного DN.ru SAFE 7001 Ду50/65 Ру16 Материалы деталей клапана предохранительного DN.ru SAFE 7001 Ду50/65 Ру16 № п/п Наименование детали Материал 1 Корпус сталь WCB 2 Регулировочный винт сталь 20Х13 3 Диск сталь 20Х13 4 Направляющая втулка сталь 20Х13 5 Крышка сталь WCB 6 Пружина сталь 50ХФА 7 Рычаг сталь 20Х13 Эскиз деталировки клапана предохранительного DN.ru SAFE 7001 Ду50/65 Ру16
