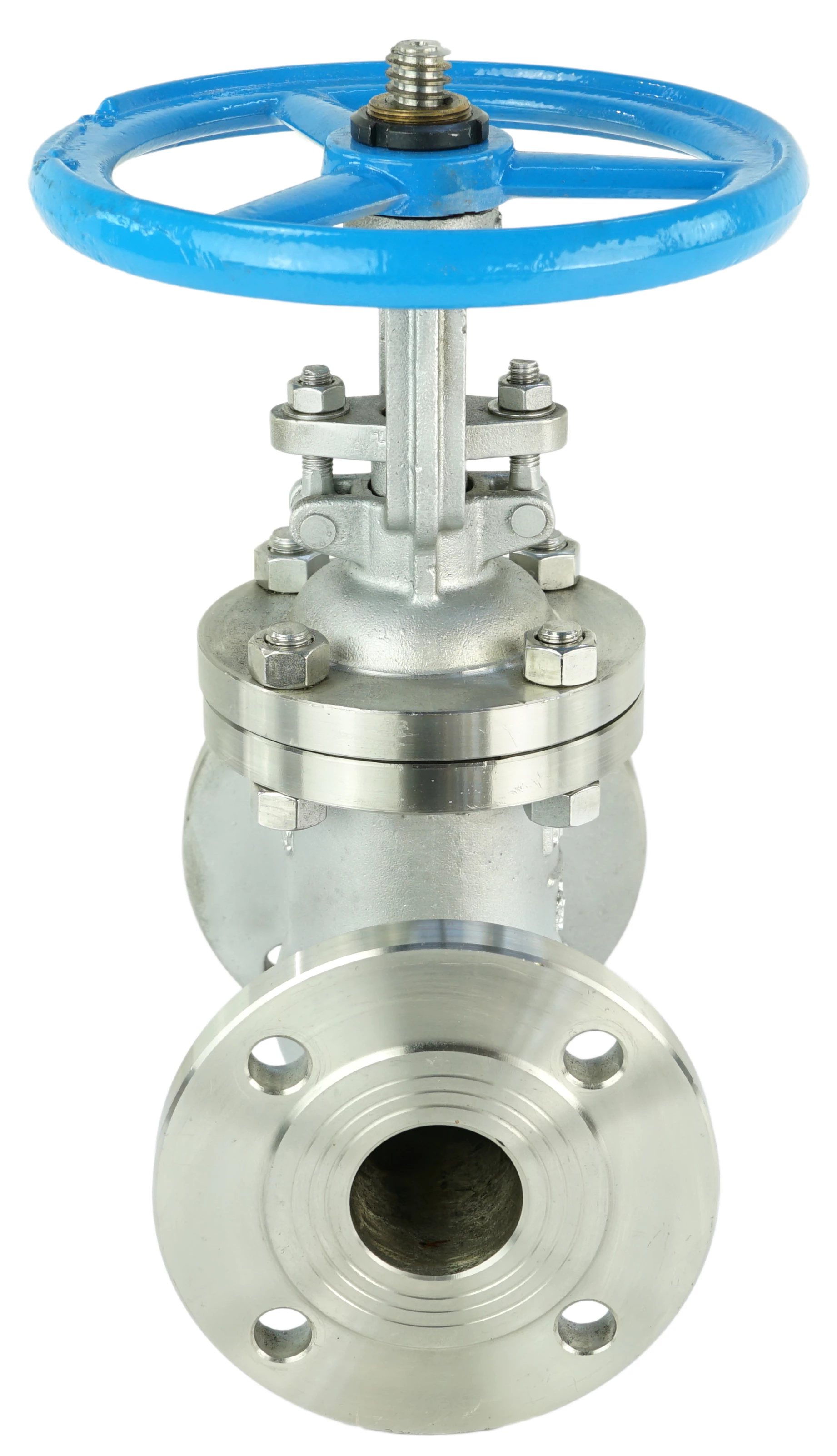

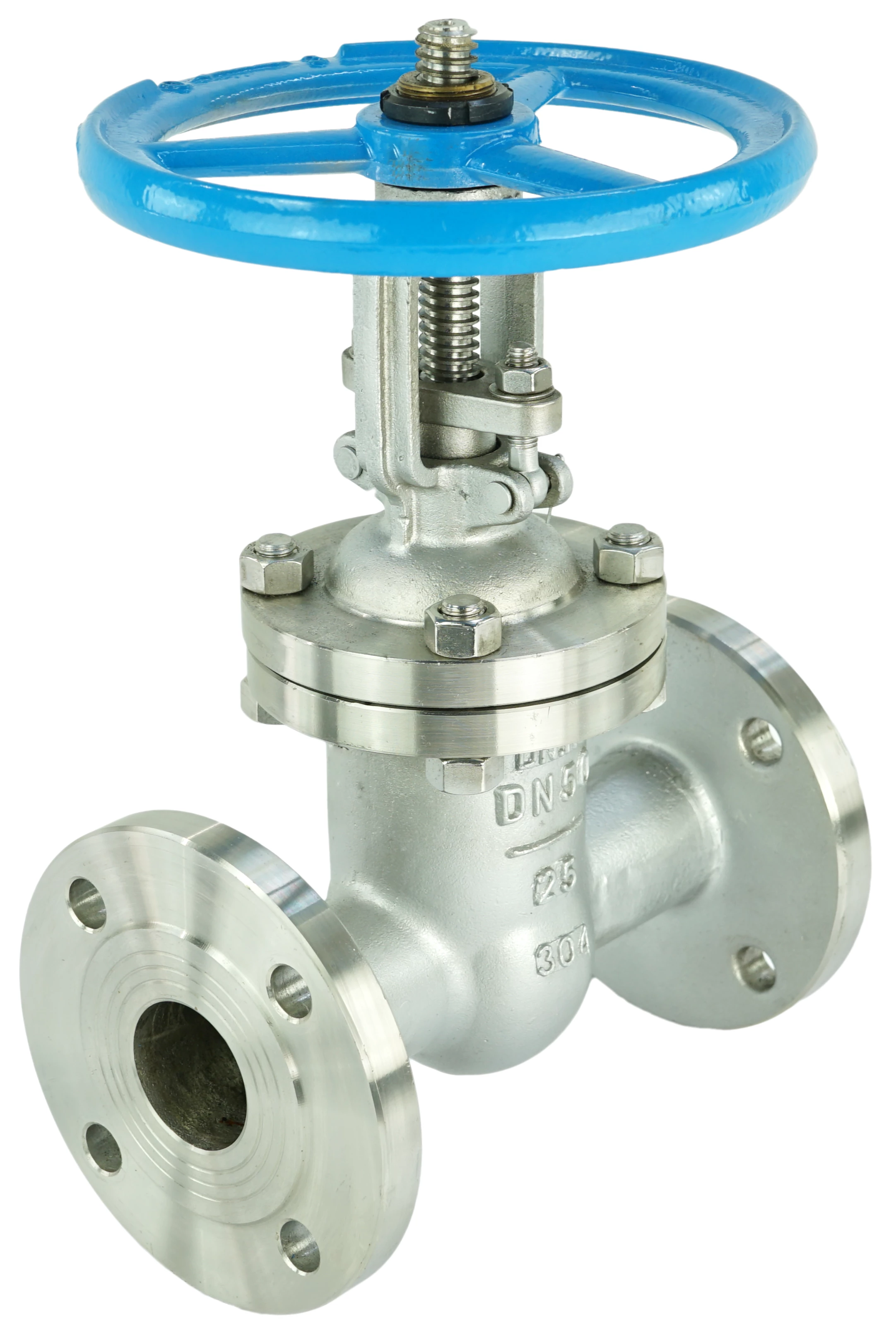

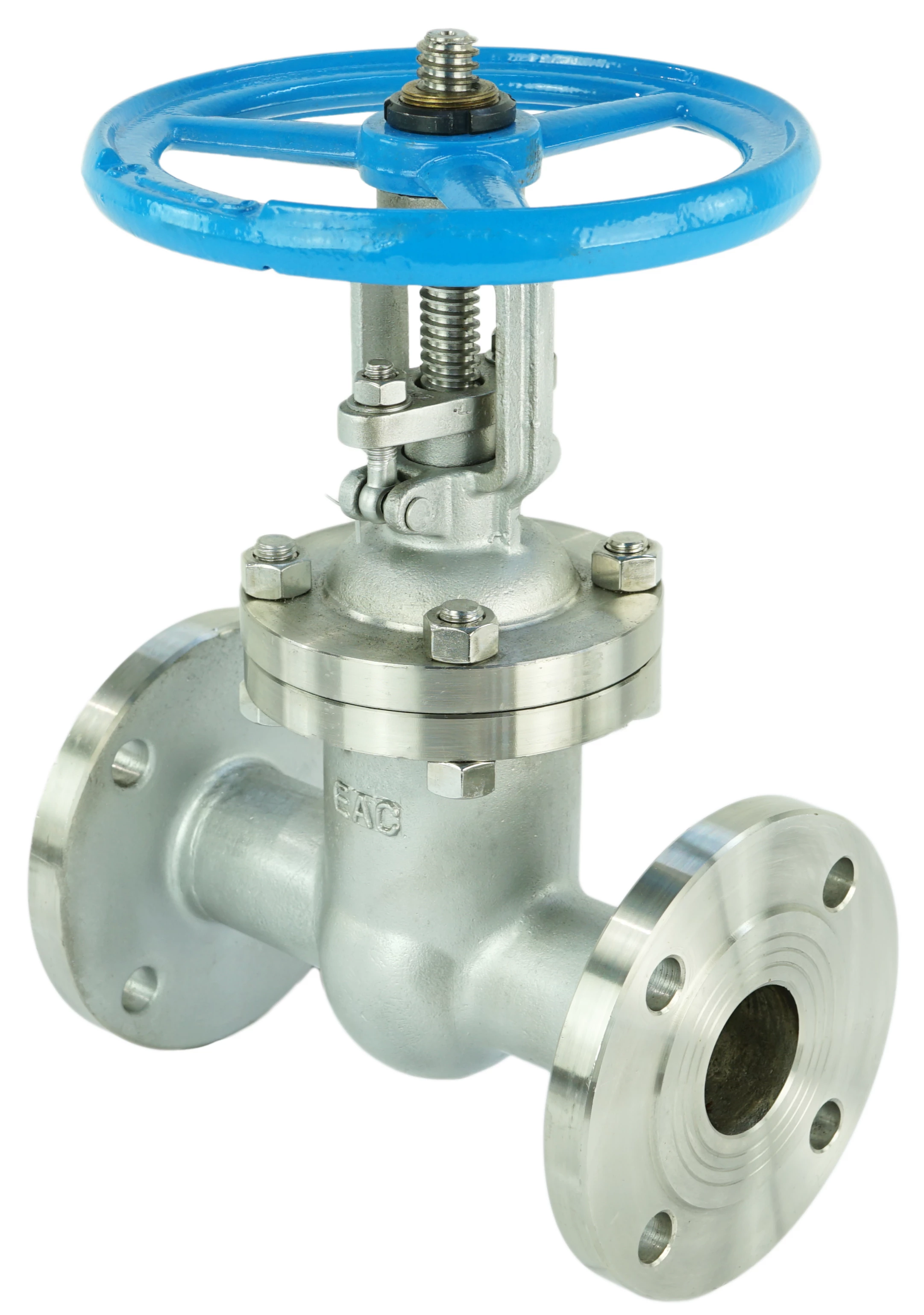

Задвижка клиновая 30нж64нж DN.ru Ду50 Ру25 фланцевая, корпус - нержавеющая сталь 304, материал клина - нержавеющая сталь 304, уплотнение - металл, со штурвалом GAIR (GVWR3131M-2W-F-S)

Задвижка клиновая предназначена для установки на трубопроводе в качестве запорного устройства в системах водоснабжения и химической промышленности.Принцип работы: Клин, соединенный со шпинделем, опускается или поднимается в зависимости от направления вращения штурвала, закрывая или открывая проходное сечение корпуса задвижки. Технические характеристики задвижки клиновой 30нж64нж DN.ru GVWR3131M-2W-F-S Ду50 Ру25: Тип задвижки - Клиновая Клин - необрезиненный Модель арматуры - 30нж64нж Уплотнение - Металл Диаметр - 50 мм Давление номинальное - 25 бар Среда - вода, пар, нефтепродукты, газообразные среды Температура рабочей среды - от -29 до +425°C Применение - водоснабжение, теплоснабжение Тип присоединения - Фланцевый Управление - ручное/штурвал/маховик Класс герметичности - A Крутящий момент - 60 Нм Количество оборотов штурвала для открытия/закрытия задвижки - 15 Средний ресурс - 3000 циклов закрытие/открытие Срок службы - 15 лет Гарантия - 1 г. Страна производитель - Россия Вес - 14 кг Задвижка клиновая 30нж64нж DN.ru Ду50 Ру25 фланцевая, корпус - нержавеющая сталь 304, материал клина - нержавеющая сталь 304, уплотнение - металл, со штурвалом GAIR (GVWR3131M-2W-F-S) Габаритные и установочные размеры задвижки клиновой 30нж64нж DN.ru GVWR3131M-2W-F-S Ду50 Ру25: DN - 50 мм L - 250 мм D - 160 мм D1 - 125 мм D2 - 100 мм b - 20 мм f - 3 мм z-d - 4 шт -18 мм Эскиз габаритов задвижки клиновой 30нж64нж DN.ru GVWR3131M-2W-F-S Ду50 Ру25 Материалы деталей задвижки клиновой 30нж64нж DN.ru GVWR3131M-2W-F-S Ду50 Ру25: № п/п Наименование детали Материал 1 Корпус нержавеющая сталь AISI 304 (аналог 08Х18Н10) 2 Седловое уплотнение нержавеющая сталь AISI 304 (аналог 08Х18Н10) 3 Клин нержавеющая сталь AISI 304 (аналог 08Х18Н10) 4 Шпиндель нержавеющая сталь AISI 304 (аналог 08Х18Н10) 5 Прокладка нержавеющая сталь AISI 304 (аналог 08Х18Н10) + терморасширенный графит (ТРГ) 6 Крышка нержавеющая сталь AISI 304 (аналог 08Х18Н10) 7 Шпилька нержавеющая сталь AISI 304 (аналог 08Х18Н10) 8 Гайка нержавеющая сталь AISI 304 (аналог 08Х18Н10) 9 Уплотнение шпинделя терморасширенный графит (ТРГ) 10 Сальник нержавеющая сталь AISI 304 (аналог 08Х18Н10) 11 Втулка нержавеющая сталь AISI 304 (аналог 08Х18Н10) 12 Шайба алюминиевая бронза ZCuAl10Fe3 (аналог БрАЖ9-4) 13 Штурвал чугун KTH300 (аналог СЧ30) Эскиз материалов задвижки клиновой 30нж64нж DN.ru GVWR3131M-2W-F-S Ду50 Ру25
