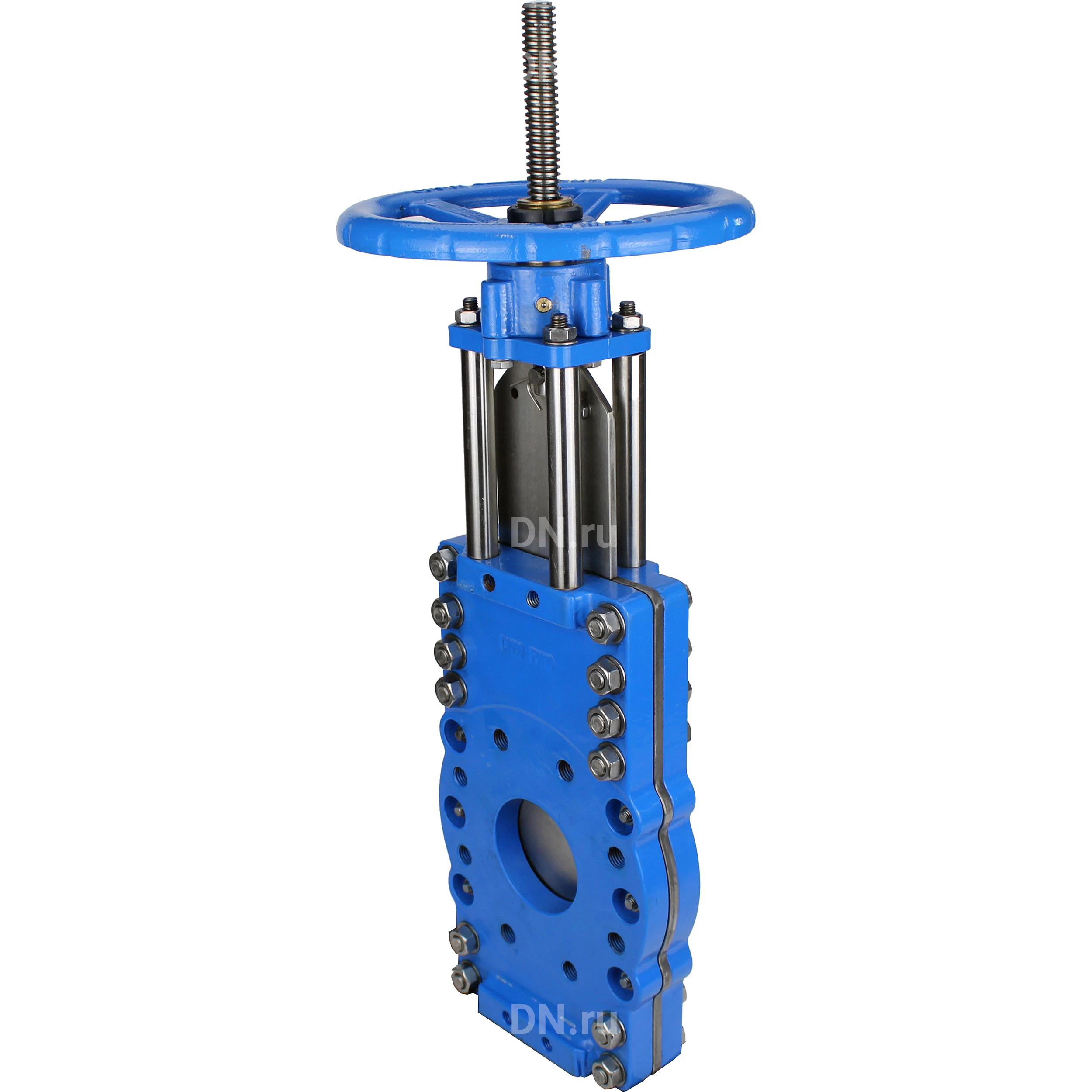

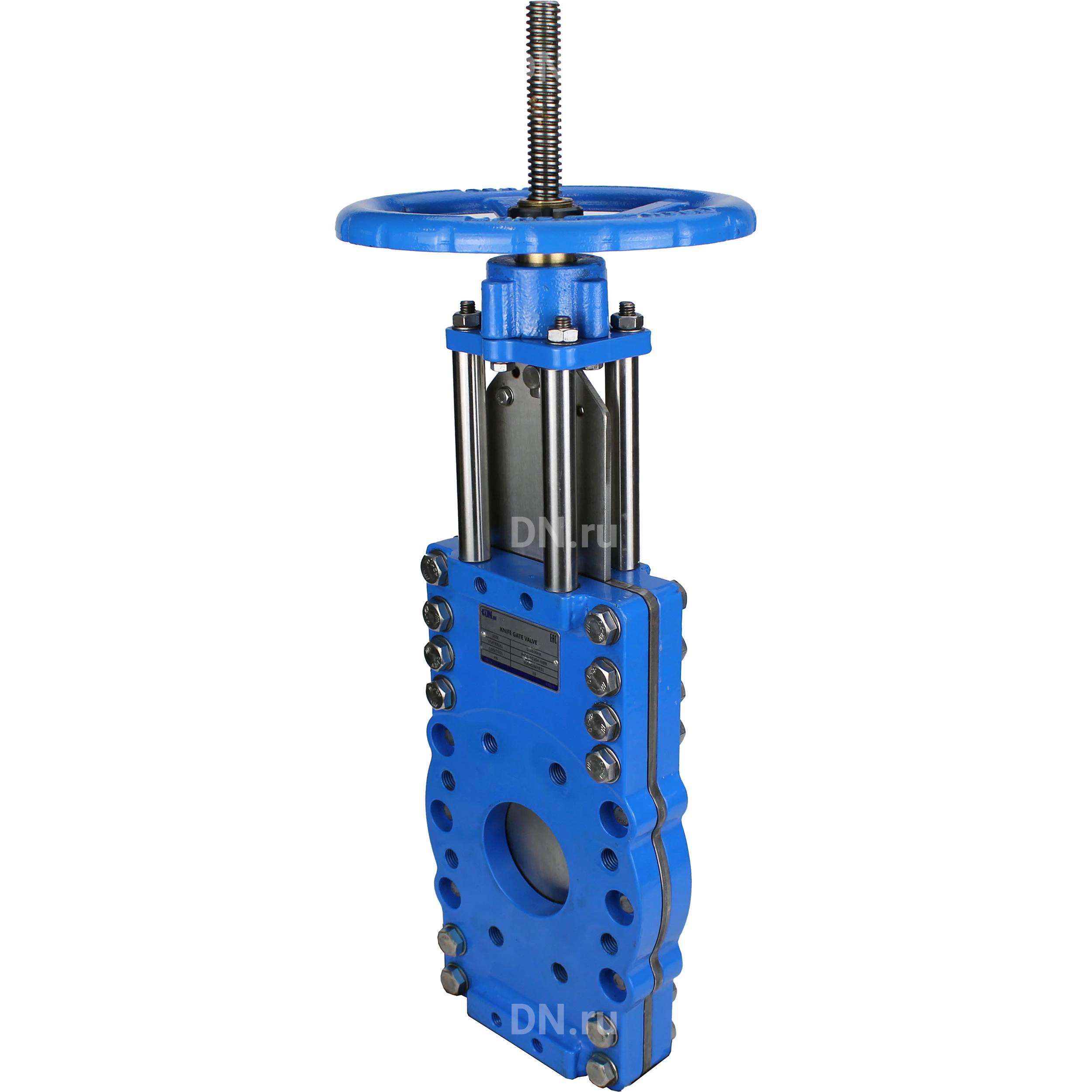

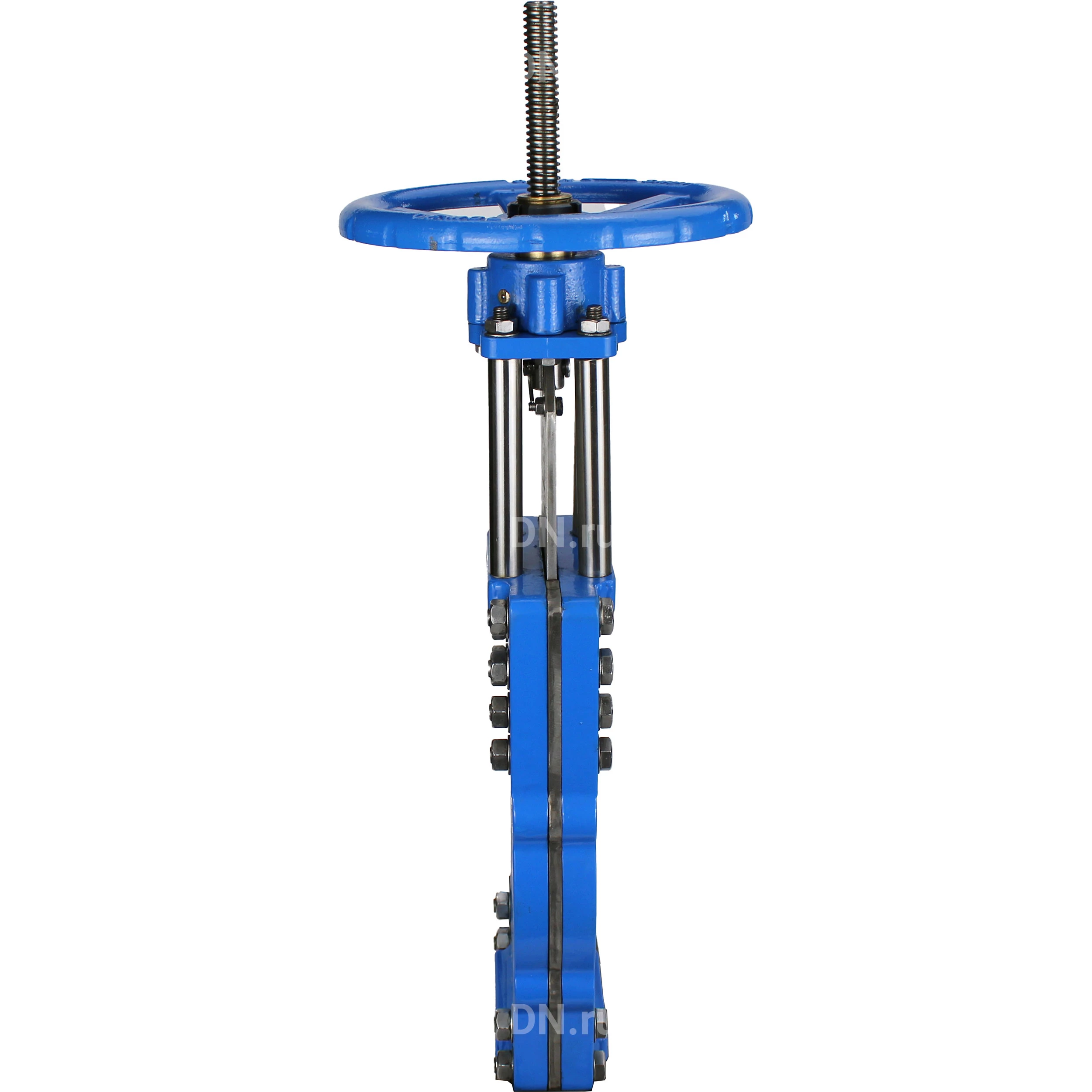

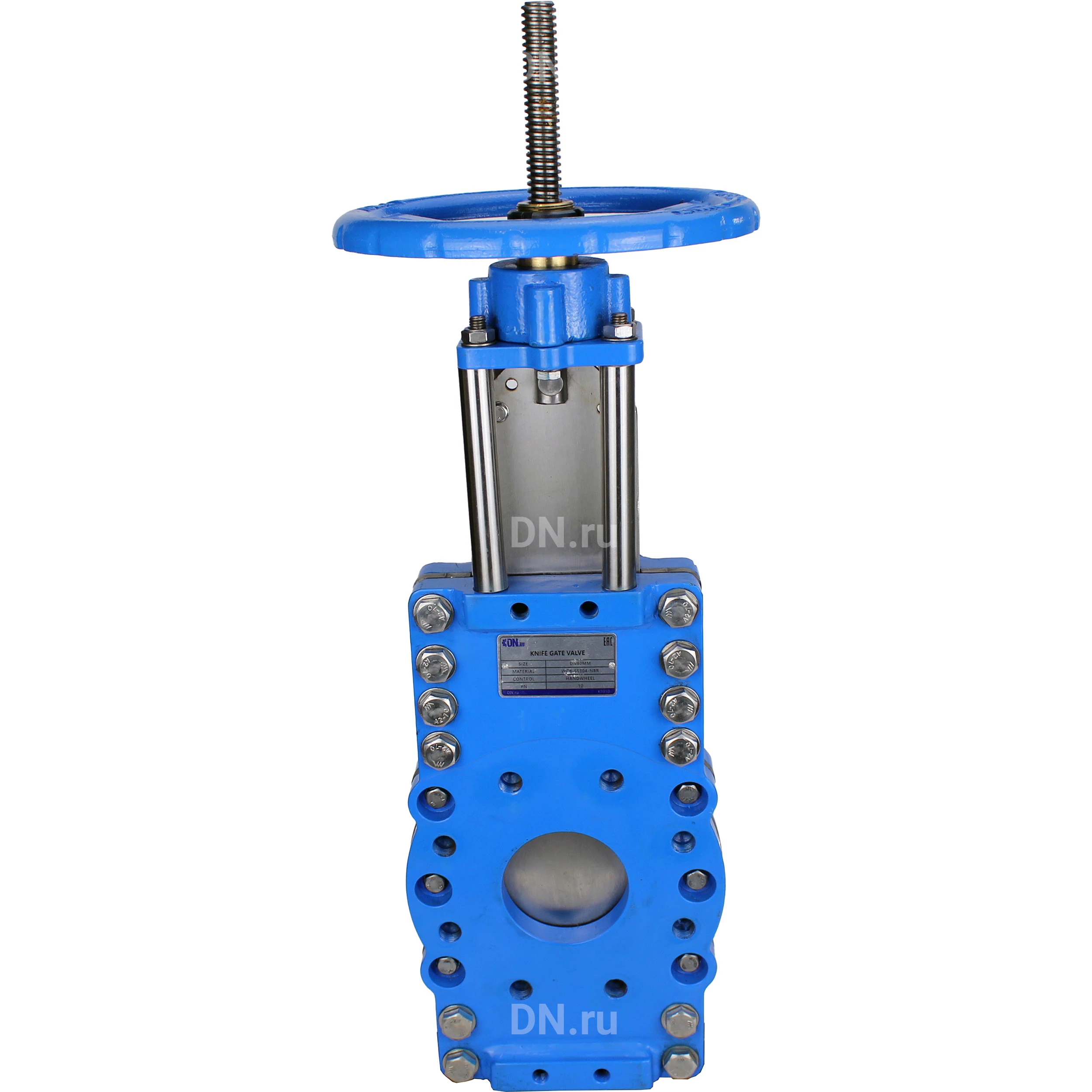

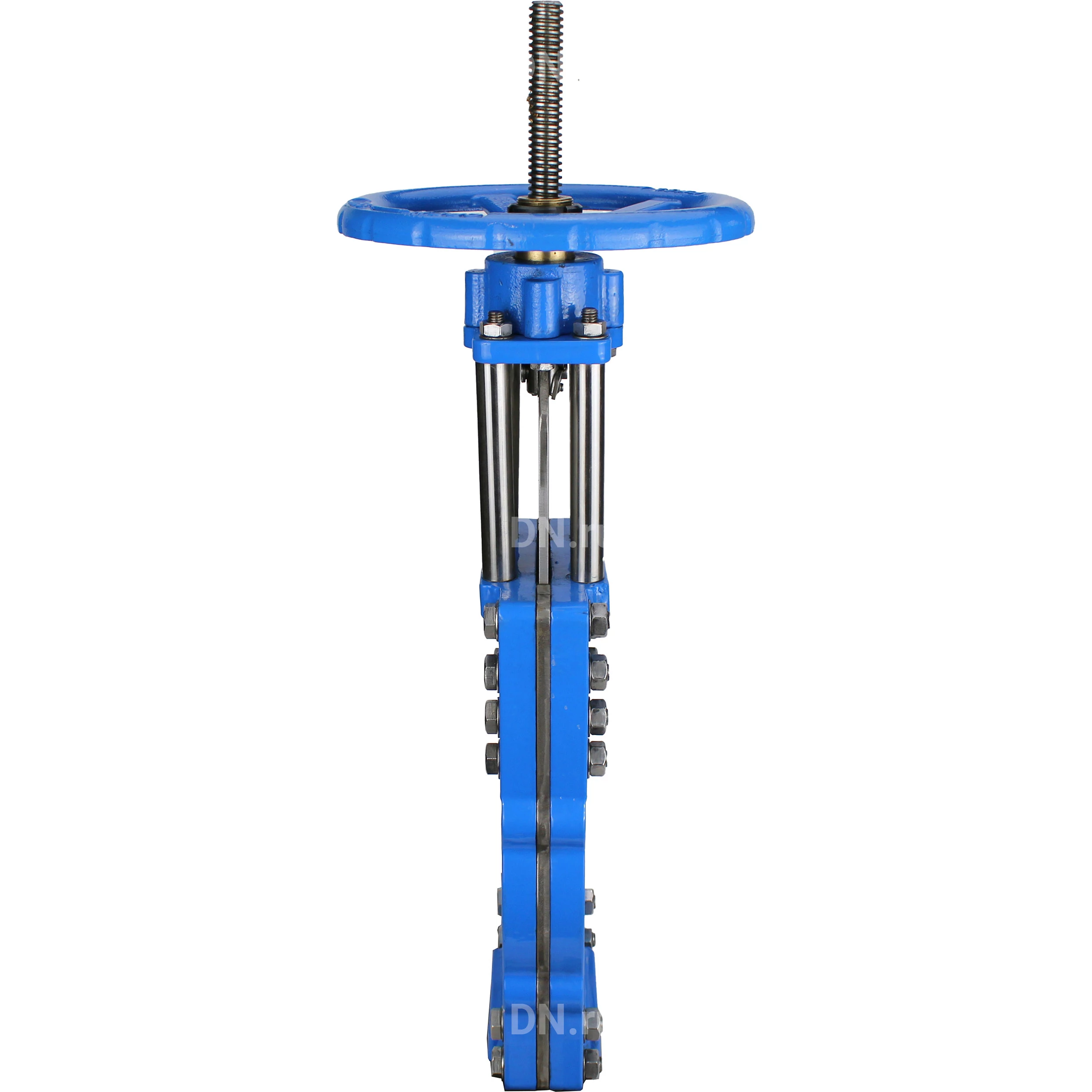

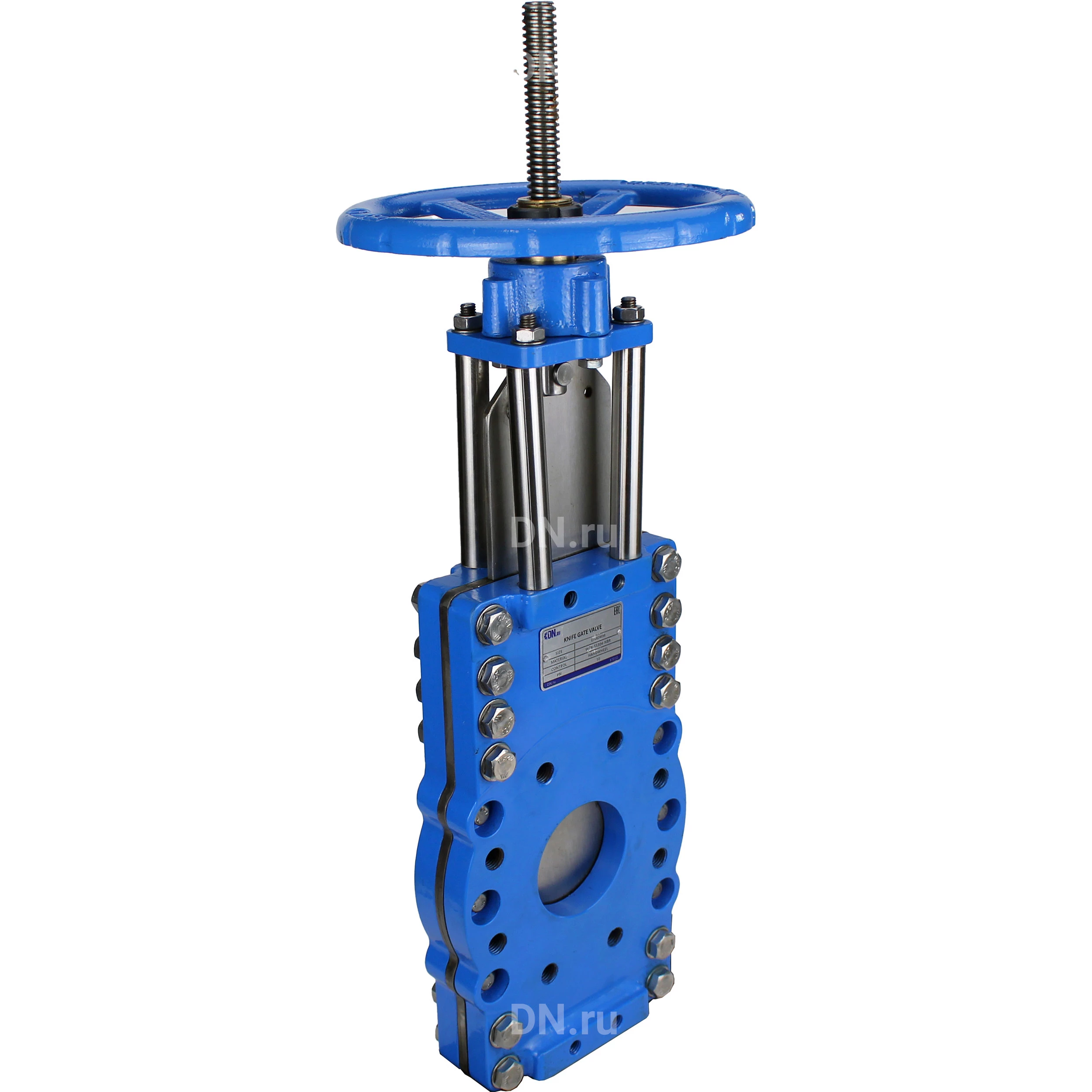

Задвижка шиберная со сквозным ножом DN.ru Ду100 Ру16, корпус - углеродистая сталь WCB, шибер - нержавеющая сталь 304, уплотнение - NBR, межфланцевая со штурвалом (GVKRT3431N-2W-Fb-S)

Задвижка шиберная со сквозным ножом DN.ru GVKRT3431N-2W-Fb-S Ду100 Ру16 углеродистая сталь, межфланцевая со штурвалом предназначена для установки на трубопроводе в качестве запорного устройства и регулирования потока рабочей среды с высокой концентрацией твердых частиц. Также может применяться в системах подачи самотеком твердых и порошкообразных веществ, поскольку режущая кромка ножа позволяет отсекать потоки высокой плотности. Общие параметры задвижки шиберной со сквозным ножом DN.ru GVKRT3431N-2W-Fb-S Ду100 Ру16: Тип задвижки - Шиберная Диаметр номинальный DN - 100 мм Давление номинальное PN - 10/16 бар Максимальное рабочее давление Рр - 16 бар Температура рабочей среды - от -30°C до + 100°C Тип присоединения - межфланцевый Класс герметичности по ГОСТ 9544-2015 - "B" Климатическое исполнение - УХЛ3.1 Материал корпуса - углеродистая сталь Материал запорного органа - Нержавеющая сталь AISI/SS 304/08Х18Н10 Строительная длина - 51 мм Класс материала корпуса - сталь Управление - ручной Конструкция шпинделя - выдвижной Тип уплотнения - NBR Рабочая среда - щелочи, вязкие среды, жидкая среда, порошковые и кристаллизованные среды, макулатура, пульпа Средний ресурс, циклов закрытие/открытие - 20 000-50 000 Применение - Горнодобывающая промышленность, Целлюлозно-бумажная промышленность Наличие концевых выключателей - нет Количество болтовых отверстий для фланца - 16 шт Диаметр болтовых отверстий для фланца - 16 мм Цвет задвижки - Синий Вес - 21 кг Гарантия - 12 мес. Средний срок службы - 10 лет Страна производитель - Россия Задвижка шиберная со сквозным ножом DN.ru Ду100 Ру16, корпус - углеродистая сталь WCB, шибер - нержавеющая сталь 304, уплотнение - NBR, межфланцевая со штурвалом (GVKRT3431N-2W-Fb-S) Габаритные и установочные размеры задвижки шиберной со сквозным ножом DN.ru GVKRT3431N-2W-Fb-S Ду100 Ру16: DN - 100 мм L - 51 мм D - 220 мм D1 - 180 мм D2 - 156 мм H1 - 447 мм N-Th - 16 шт - М16 T - 12 мм H - 700 мм Эскиз размеров задвижки шиберной со сквозным ножом DN.ru GVKRT3431N-2W-Fb-S Ду100 Ру16 Материалы задвижки шиберной со сквозным ножом DN.ru GVKRT3431N-2W-Fb-S Ду100 Ру16: № Наименование Материал 1 Корпус углеродистая сталь WCB (аналог 25Л) 2 Шибер нержавеющая сталь AISI 304 (аналог 08Х18Н10) 3 Уплотнение направляющей NBR 4 Уплотнение направляющей NBR 5 Стойка сталь Q235 (аналог Cт3) 6 Шпиндель нержавеющая сталь 2Cr13 (аналог ст.20Х13) 7 Головная часть стойки чугун GGG40 (аналог ВЧ40) 8 Гайка латунь 9 Штурвал чугун GGG40 (аналог ВЧ40) 10 Узел соединения штока задвижки сталь Q235 (аналог Cт3) Эскиз материалов задвижки шиберной со сквозным ножом DN.ru GVKRT3431N-2W-Fb-S Ду100 Ру16
