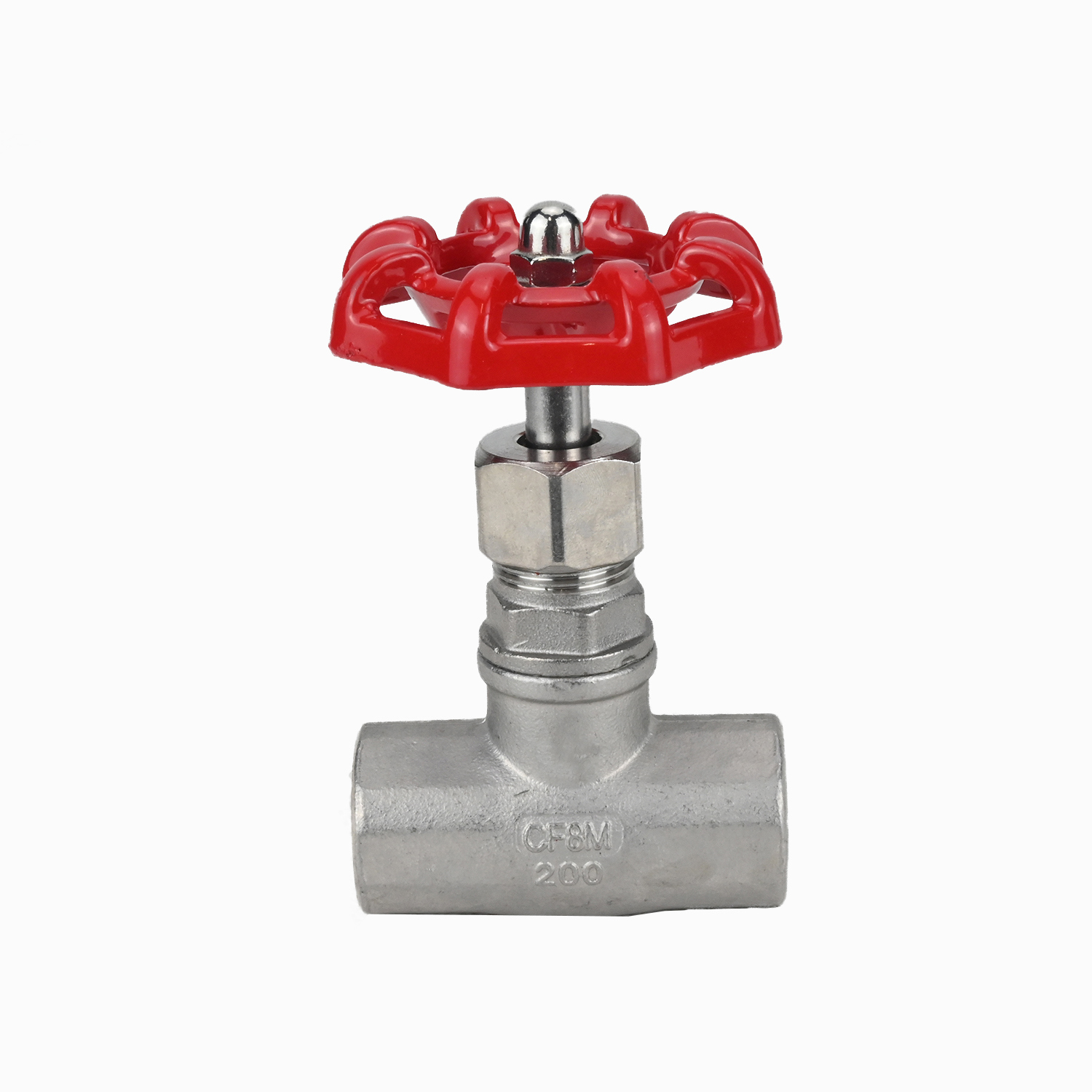

Клапан запорный DN.ru 304-304-M-T-S 2″ Ду50 Ру16 двухходовой резьбовой, корпус - нержавеющая сталь 304, внутренняя/внутренняя резьба, управление штурвал (опрессовано)

Клапан запорный DN.ru 304-304-M-T-S предназначен для использования в качестве запорно-регулирующей арматуры с ручным управлением на трубопроводах холодной (в том числе питьевой) и горячей воды, отопления, сжатого воздуха и других сред, неагрессивных к материалу вентиля.При вращении штурвала по часовой или против часовой стрелки, вращательное движение передается на шток, и закрепленный на нем диск закрывает или открывает проходное отверстие в корпусе. Технические параметры клапана запорного DN.ru 304-304-M-T-S Ду50 Ру16 двухходового резьбового, корпус - нержавеющая сталь 304, внутренняя/внутренняя резьба, управление штурвал Давление номинальное PN - 16 бар Диаметр номинальный DN - 50 мм Тип присоединения - муфтовый (резьбовой) Среда - вода, воздух, нейтральные среды Тип управления - штурвал Тип клапана - запорный Применение - Горячее/холодное водоснабжение, Транспортировка сжатого воздуха, Системы отопления Тип регулирующего клапана - двухходовой Климатическое исполнение по ГОСТ 15150-69 (только по запросу) - ХЛ1 и УХЛ1 Температура рабочей среды - от -20°С до 180°С Присоединение - Внутренняя резьба Температура окружающей среды - от -29°С до 120°С Класс герметичности по ГОСТ 9544-2015 - D Диаметр штурвала - 100 мм Модель арматуры - 304-304-M-T-S Диаметр в дюймах - 2″ Принцип действия клапана - запорный Страна производитель - Россия Средний ресурс (при неагрессивной среде и средних значениях давления и температуры) - 6 000 циклов закрытие/открытие Вес - 1.64 кг Клапан запорный DN.ru 304-304-M-T-S 2″ Ду50 Ру16 двухходовой резьбовой, корпус - нержавеющая сталь 304, внутренняя/внутренняя резьба, управление штурвал (опрессовано) Габаритные и установочные размеры клапана запорного DN.ru 304-304-M-T-S Ду50 Ру16 двухходового резьбового, корпус - нержавеющая сталь 304, внутренняя/внутренняя резьба, управление штурвал: d - 50 мм L - 118 мм H - 145 мм W - 100 мм D - 61.2 мм J - 16 мм Эскиз габаритов и размеров клапана запорного DN.ru 304-304-M-T-S Ду50 Ру16 двухходового резьбового, корпус - нержавеющая сталь 304, внутренняя/внутренняя резьба, управление штурвал Таблица деталей и материалов клапана запорного DN.ru 304-304-M-T-S Ду50 Ру16 двухходового резьбового, корпус - нержавеющая сталь 304, внутренняя/внутренняя резьба, управление штурвал: № п/п Детали Материалы 1 Корпус нержавеющая сталь 304 2 Диск нержавеющая сталь 304 3 Шток нержавеющая сталь 304 4 Прокладка PTFE 5 Крышка нержавеющая сталь 304 6 Шайба нержавеющая сталь 304 7 Сальник PTFE 8 Уплотнение PTFE 9 Гайка крышки нержавеющая сталь 304 10 Штурвал нержавеющая сталь 304 11 Прокладка алюминий ZL101 12 Гайка нержавеющая сталь 304 Эскиз деталей и материалов клапана запорного DN.ru 304-304-M-T-S Ду50 Ру16 двухходового резьбового, корпус - нержавеющая сталь 304, внутренняя/внутренняя резьба, управление штурвал
