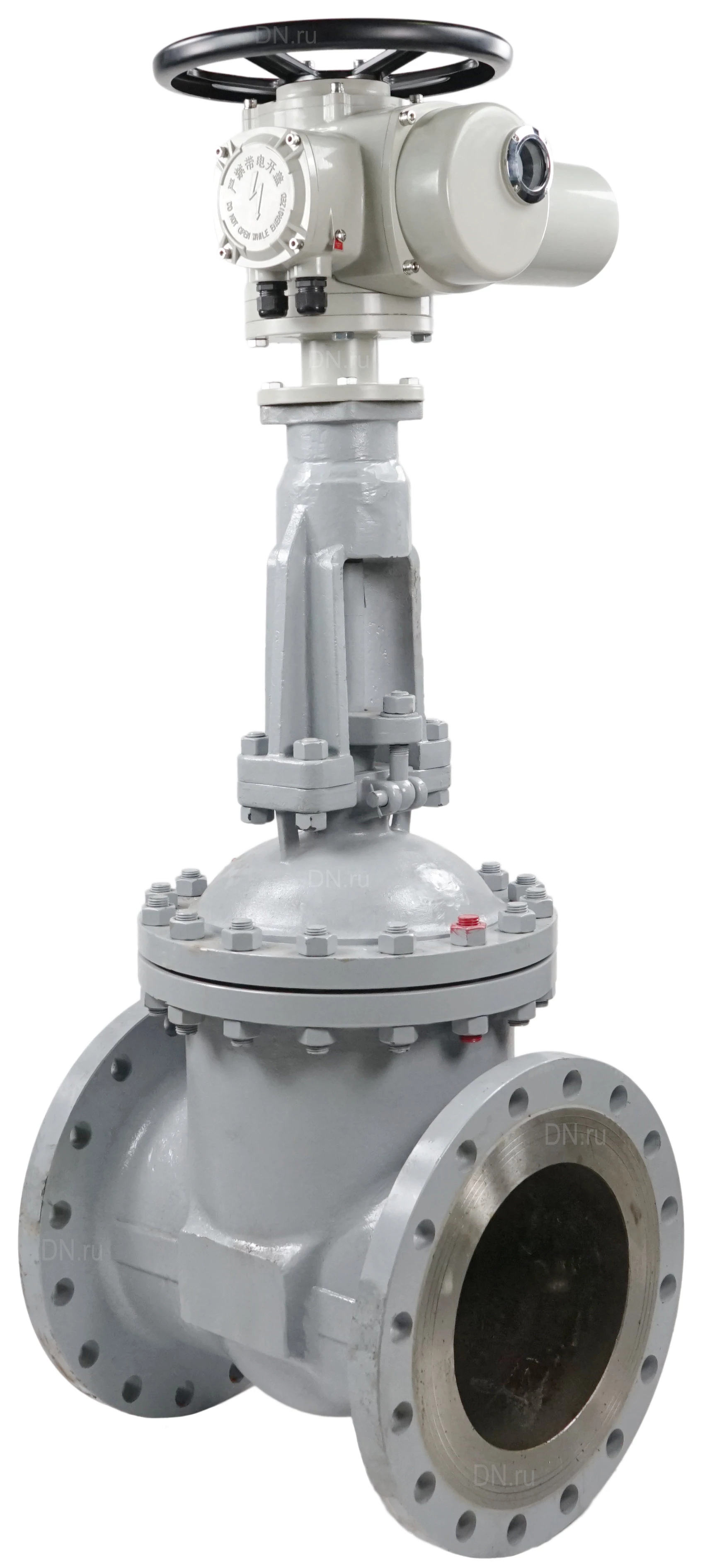

Задвижка клиновая 30с964нж МЗТА ЗКЛ2-25 Ду150 Ру25 фланцевая, клин - двухдисковый, шпиндель - выдвижной, корпус - сталь, уплотнение - ТРГ, с электроприводом ГЗ-Б.200/24, 380В

Тип задвижки - Клиновая Диаметр номинальный DN - 150 мм Давление номинальное - 25 бар Температура рабочей среды - от -40 до + 425 Тип присоединения - Фланцевый Материал корпуса - Углеродистая сталь A216 Gr WCB/25Л Таблица фигур - 30с964нж Строительная длина - 403 мм Класс материала корпуса - сталь Управление - С электроприводом Напряжение питания - 380В Конструкция шпинделя - выдвижной Клин - двухдисковый Тип уплотнения - Терморасширенный графит (ТРГ) Тип покрытия - нержавеющая сталь Крутящий момент - 200 Нм Цвет задвижки - Светло-серый Вес - 115 кг Страна производитель - Россия Страна производитель привода - Россия Размеры: L=403 мм (строительная длина) D=300 мм H2=577 мм Материалы 1,2 Корпус, Крышка сталь 25Л 3 Клин сталь 25Л 4 Шпиндель нержавеющая сталь 20Х13 5 Гайка шпинделя латунь ЛС59-1 6 Гайка углеродистая сталь 7 Шпилька, болт углеродистая сталь 8 Болт откидной сталь 35 9 Прокладка, кольцо паронит, ТРГ 10 Набивка сальника АГИ, ТРГ 11 Подшипник шариковый упорный 12 Наплавка на кольце в корпусе 07Х25Н13, 08Х21Н10Г6 13 Наплавка на клине 13Х25Т, 10Х17Т Тех. описание и условия эксплуатации электропривода ГЗ-Б.200 Привод Тип присоединения к арматуре по ОСТ 06-07-763-73 Номинальный крутящий момент на выходном валу Частота врацения вала, об/мин. Настраиваемое число оборотов выходного вала, для закрытия/открытия, об. Вес Нм кгс*м станд. заказ. Мин. Макс. кг,± 8% ГЗ-Б.200 А 200 20 24 12,18,36 1 300 47 Электроприводы рассчитаны для работы в повторно-кратковременном режиме S2 по ГОСТ 183-74 с продолжительностью включения 15 мин., с частотой включений - до 60 раз в час. Питание = 3ф/380В/50Гц; Тип присоединения к арматуре = по ОСТ 26-07-763-73; Климатическое исполнение – по ГОСТ 15150-69. Рабочие значения температуры: от -30º до +70º С. (У1); от -40° до +60° С (У1); от -60° до +60° С (УХЛ1); от -10° до +65° С (Т1). Возможные места установки – стационарные, в помещении, под навесом и на открытом воздухе; Относительная влажность (верхнее значение) 100% при 25° С; Защита корпуса по ГОСТ 14254 - IP65.
