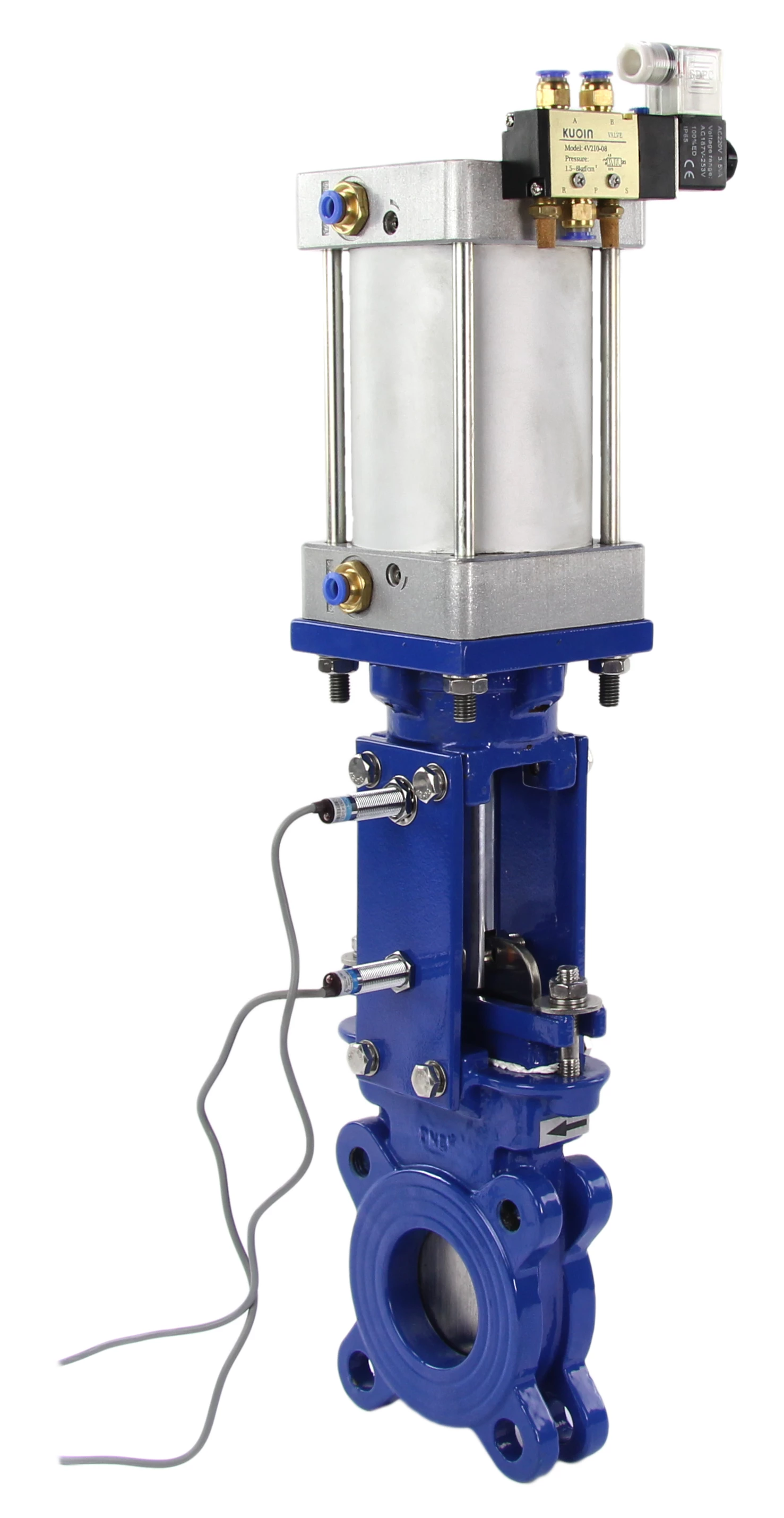

Задвижка шиберная ножевая Tecofi VGB4400-03N Ду150 Ру10 двусторонняя, межфланцевая, корпус - чугун, уплотнение - нитрил, с пневмоприводом 2-стороннего действия

Задвижки Tecofi VGB4400-03N предназначены для открытия/закрытия или для регулирования. Отсутствие застойных зон в нижней части задвижки; нож движется без вибраций по точно подогнанным пазам для скольжения. Управление с помощью пневматического привода двухстороннего действия. Параметры задвижки Tecofi VGB4400-03N Ду150 Тип задвижки - Шиберная Диаметр номинальный DN - 150 мм Давление номинальное - 10 бар Рабочее давление - 10 бар Температура рабочей среды - от -10 до + 80 Тип присоединения - межфланцевый Материал корпуса - Ковкий чугун Материал запорного органа - нержавеющая сталь Строительная длина - 56 мм Класс материала корпуса - чугун Управление - С пневмоприводом Тип уплотнения - Нитрил Вес - 21 кг Страна производитель - Франция Задвижка шиберная ножевая Tecofi VGB4400-03N Ду150 Ру10 двусторонняя, межфланцевая, корпус - чугун, уплотнение - нитрил, с пневмоприводом 2-стороннего действия Размеры задвижки Tecofi VGB4400-03N Ду150 Диаметр DN - 150 мм Строительная длина, L - 56 мм H - 696 мм B - 220 мм C - 131 мм ØK - 240 мм ØP - 125 мм 2-G - G1/4" n - 8 шт ØM - 4-M20 Эскиз задвижки Tecofi VGB4400-03N Ду150 Таблица деталей и материалов задвижки Tecofi VGB4400-03N Ду150 № п/п Наименование Материал 1 Корпус Чугун EN-GJS-500-7 2 Седловое уплотнение Нитрил 3 Нож Нерж. сталь 304 4 Набивка сальника PTFE 5 Кольцевое уплотнение Нитрил 6 Сальник Чугун EN-GJS-500-7 7 Шток Нерж. сталь 304 8* Бугель Сталь A45 9 Боковая пластина Нерж. сталь 304 10 Пневмопривод Алюминий 11 Шильда Нерж. сталь 304 *Пластины с заранее просверленными отверстиями до Ду 300.
