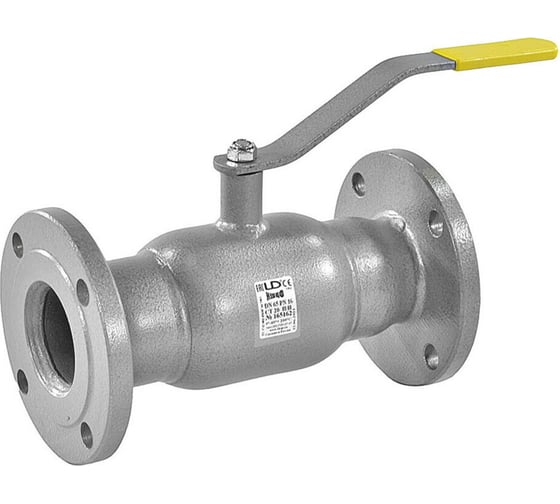

Кран шаровой LD КШЦФ Gas 050.040.П/П.02 Ду50 Ру40 ГАЗ цельносварной полнопроходной, двухходовой, углеродистая сталь 20, уплотнение - PTFE, фланцевый, L=180, ручка-рычаг

Шаровые краны цельносварные LD предназначены для управления жидкими и газообразными средами в системах тепловодоснабжения, газоснабжения, технологических трубопроводах, различных агрегатах. Номенклатура шаровых кранов LD включает номинальные диаметры (DN) от 15 до 800, а также номинальное давление (PN) от 1,6 до 4,0 (МПа).Изделие используется только для полного перекрытия потока транспортируемой среды. Запорные краны LD должны применяться на трубопроводах в качестве запорного устройства. То есть в процессе эксплуатации должны быть полностью открыты или полностью закрыты. Краны готовы к эксплуатации, не требуют технического обслуживания на протяжении всего срока службы. Пространственное положение крана на трубопроводе - любое.В целях профилактики, а также для предотвращения отложений на поверхности шара (заклинивания) необходимо два раза в год проверять подвижность ходовых частей путем поворота рукоятки крана на 10-15 градусов. Технические параметры крана шарового LD КШЦФ Ду50 Ру40 Давление номинальное PN - 40 бар Диаметр номинальный DN - 50 мм Тип присоединения - Фланцевый Рабочая среда - природный газ Тип управления - ручной Применение - Газоснабжение Проход шара крана - полнопроходной Наличие ручного дублера - нет Наличие концевых выключателей - нет Климатическое исполнение - У по ГОСТ 15150 Температура рабочей среды - от -40°С до +200°С Цвет - желтый Присоединение - фланцевое Датчик обратной связи - нет Управление - рукоятка Уплотнение - PTFE / Фторопласт / Тефлон Пропускная способность - 953 м3/ч Взрывозащита - нет Минимальная температура окружающей среды - -40°С Класс герметичности - A по ГОСТ 9544 Проходное сечение - 49 Страна производитель привода - Россия Наличие спускника - нет Водоразборный - нет Способ монтажа - горизонтальный/вертикальный Тип устройства крана - двухходовой Условия производства - ТУ Тип покрытия - полированное Тип затвора - шаровый Наличие колонки управления - нет Тип кронштейна для крепления колонки управлен - Нет (не требуется) Серия - КШ.Ц.Ф.GAS Наличие электропневматического позиционера - нет Страна производитель - Россия Средний срок службы - 40 лет Гарантия - 36 г. Вес - 7.4 кг Кран шаровой LD КШЦФ Gas 050.040.П/П.02 Ду50 Ру40 ГАЗ цельносварной полнопроходной, двухходовой, углеродистая сталь 20, уплотнение - PTFE, фланцевый, L=180, ручка-рычаг Габариты и размеры крана шарового LD КШЦФ Ду50 Ру40: d - 49 мм D - 158 мм D1 - 125 мм D2 - 18 мм h - 52 мм H - 122 мм I - 220 мм L - 300 мм n отв - 4 шт Эскиз габаритов и размеров крана шарового LD КШЦФ Ду50 Ру40 Таблица деталей и материалов крана шарового LD КШЦФ Ду50 Ру40: № п/п Детали Материал 1 Патрубок Углеродистая сталь 20 2 Корпус Углеродистая сталь 20 3 Пружина 65Г 4 Кольцо опорное AISI 409 5 Седло Ф-4К20 6 Шаровая пробка 20Х13, AISI 304, AISI 409 7 Шпиндель 20Х13 8 Горловина Углеродистая сталь 20 9 Ограничитель хода Ст3 10 Рукоятка Ст3 11 Подшипник скольжения Фторопласт 12 Гайка самостопорящаяся Оцинкованная сталь с полимером 13 Уплотнение горловины Фторсилоксан 14 Уплотнение седла Фторсилоксан 15 Кольцо пружинное 65Г 16 Фланец Углеродистая сталь 20 Эскиз деталей и материалов крана шарового LD КШЦФ Ду50 Ру40
