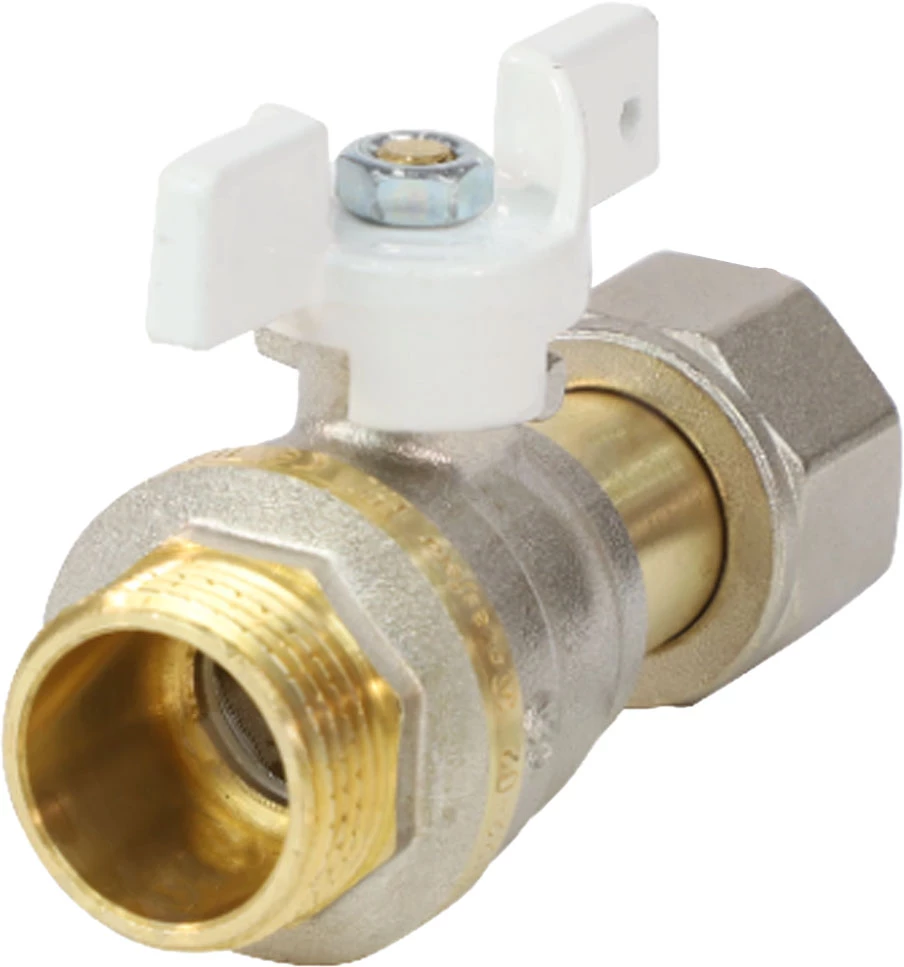

Кран шаровой Aquasfera 1005-02 3/4″ Ду20 Ру40 полнопроходной, двухходовой, латунь CW617N никелированная, уплотнение - PTFE, наружная резьба, ручка-бабочка

Краны шаровые торговой марки Aquasfera предназначены для установки в качестве запорной арматуры в системах ГВС, ХВС, в том числе хозяйственно-питьевого водоснабжения и отопления, а также сжатого воздуха, жидких углеводородов, технологических трубопроводов, перегоняющие жидкости, неагрессивные к материалам шарового крана. Параметры крана Aquasfera 1005 внутренняя/наружная резьба Ду20: Диаметр номинальный DN - 20 мм Давление номинальное PN - 40 бар Материал корпуса - Латунь CW617N Материал шара - Латунь CW617N Тип уплотнения - PTFE / Фторопласт / Тефлон Пропускная способность, Kv - 45.27 м3/ч Присоединение - наружная резьба Тип устройства крана - двухходовой Проход шара крана - полнопроходной Водоразборный кран - нет Наличие спускника - нет Тип управления - рукоятка Температура рабочей среды - от от -20 до +до +150 Вес запорной арматуры для набора - 0.285 кг Среда - вода, воздух, углеводороды, нейтральные среды Страна производитель - Китай Область применения - Теплоснабжение Вес - 0.312 кг Кран шаровой Aquasfera 1005-02 3/4″ Ду20 Ру40 полнопроходной, двухходовой, латунь CW617N никелированная, уплотнение - PTFE, наружная резьба, ручка-бабочка Конструкция и материалы крана Aquasfera 1005 внутренняя/наружная резьба Ду20: № Деталь Материал 1 Корпус Латунь 2 Корпус Латунь 3 Уплотнение шара Тефлон 4 Шар Латунь 5 Шток Латунь 6 Антифрикционное уплотнение Тефлон 7 Уплотнение штока Этилен-пропиленовый каучук 8 Уплотнение сальника Тефлон 9 Гайка сальника Латунь 10 Гайка крепления рукоятки Конструкционная сталь 11 Рукоятка (не показана) Алюминий / Конструкционная сталь Деталировка крана Aquasfera 1005 внутренняя/наружная резьба Ду20 Габаритные и установочные размеры крана Aquasfera 1005 внутренняя/наружная резьба Ду20: Диаметр номинальный, Dn - 20 мм Строительная длина, L - 71 мм Строительная высота, H - 41 мм Длина рукоятки, L1 - 66 мм Высота с рукояткой, H1 - 44.1 мм Размер под ключ, C - 27 мм Размер под ключ, C1 - 31 мм Диаметр G(a) - 20 мм Диаметр G(b) - 20 мм Эскиз крана Aquasfera 1005 внутренняя/наружная резьба Ду20
