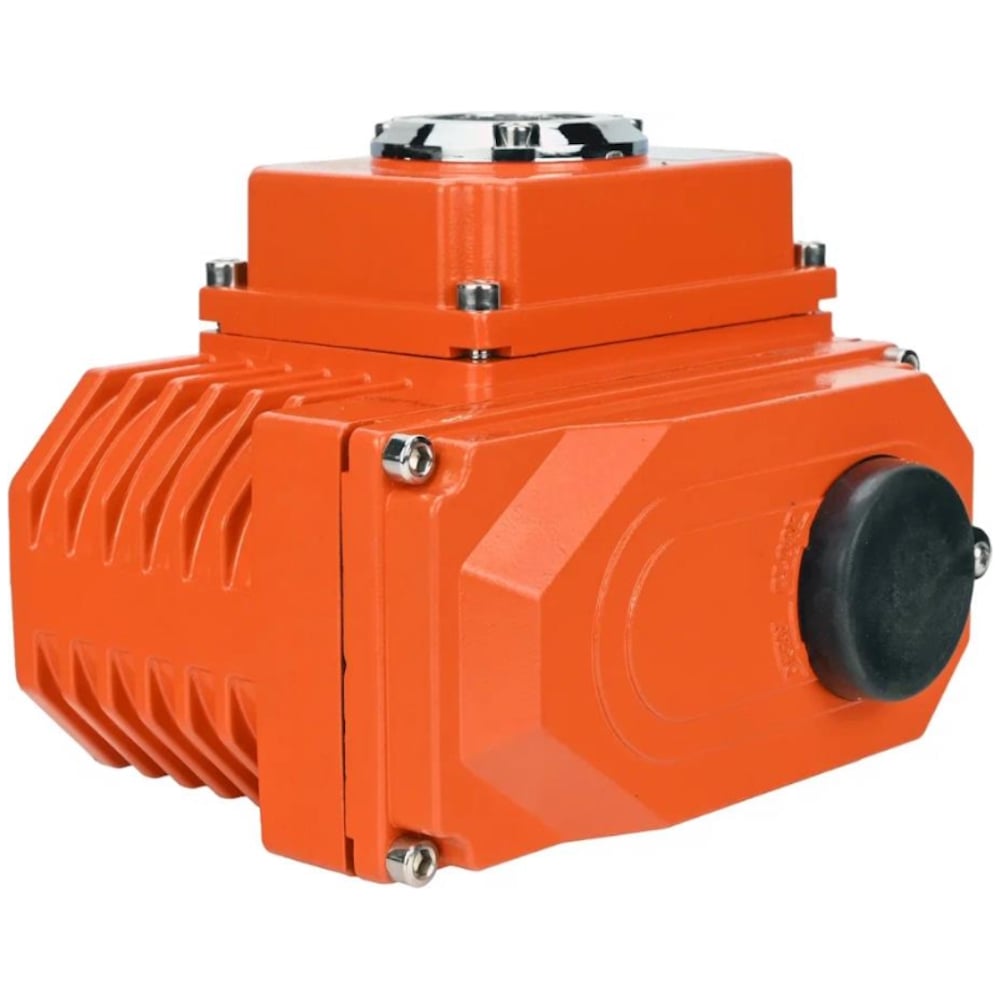

Электропривод четвертьоборотный DN.ru QT-N-003EM-O1-24VDC-У1 24В, квадрат 14х14, F05/07, крутящий момент 30Нм, HARK

Электроприводы четвертьоборотные DN.ru QT-N-003EM-O1-24VDC-У1 HARK предназначены для дистанционного и местного управления запорной трубопроводной арматурой, имеющей четвертьоборотный запорный орган. Применяются в различных отраслях народного хозяйства: в газовой, нефтяной, металлургической, пищевой промышленности, в жилищно-коммунальном хозяйстве и т.д. Технические характеристики электропривода QT-N-003EM-O1-24VDC-У1 HARK: Тип электропривода - Четвертьоборотный Применение (Вид арматуры) - Краны шаровые, Затворы Тип двигателя - асинхронный Модель привода - QT-N-003EM-O1-24VDC-У1 HARK Напряжение питания - 24В Степень защиты корпуса - IP67 Материал корпуса - алюминиевый сплав, с эпоксидным порошковым покрытием Материал вала - легированная сталь Наличие ручного дублера - Шестигранник Влажность окружающей среды - ≤95% (25°С) Датчик обратной связи - Концевые выключатели Потребляемая мощность - 6 Вт Крутящий момент привода - 30 Нм Номинальный потребляемый ток - 1 А Сигнал управления - ON/OFF Взрывозащита - нет Класс изоляции - F по ГОСТ IEC 60034-2-1-2017 Тип ISO-фланца привода - F05/F07 Размер штока арматуры квадрат для привода - 14х14 мм Тепловая защита - есть Время цикла открытия/закрытия - 10 сек. Угол поворота привода - 90° Кабельный ввод - гермоввод 2xM18 Уровень шума - 50 дБ Страна производитель привода - Китай Гарантия - 12 мес. Вес - 2.1 кг. Электропривод четвертьоборотный DN.ru QT-N-003EM-O1-24VDC-У1 24В, квадрат 14х14, F05/07, крутящий момент 30Нм, HARK Габаритные и установочные размеры электропривода четвертьоборотного DN.ru QT-N-003EM-O1-24VDC-У1 24В HARK: L - 123 мм H - 115 мм A - 101 мм B - 98 мм c - 74 мм D - 49 мм E - 34.5 мм F - 35 мм G - 5 мм Эскиз габаритов и размеров электропривода четвертьоборотного DN.ru QT-N-003EM-O1-24VDC-У1 24В HARK Схема устройства электроприводов DN.ru QT-N-003EM-O1-24VDC-У1 HARK: № п/п Наименование 1 Индикатор положения 2 Верхняя крышка 3 Плата управления 4 Конденсатор 5 Нажимные кулачки 6 Выходной вал с червячным колесом 7 Корпус 8 Ограничители хода выходного вала 9 Червячный вал 10 Электродвигатель 11 Редуктор 12 Крышка редуктора Эскиз схемы устройства электропривода четвертьоборотного DN.ru QT-N-003EM-O1-24VDC-У1 24В HARK
