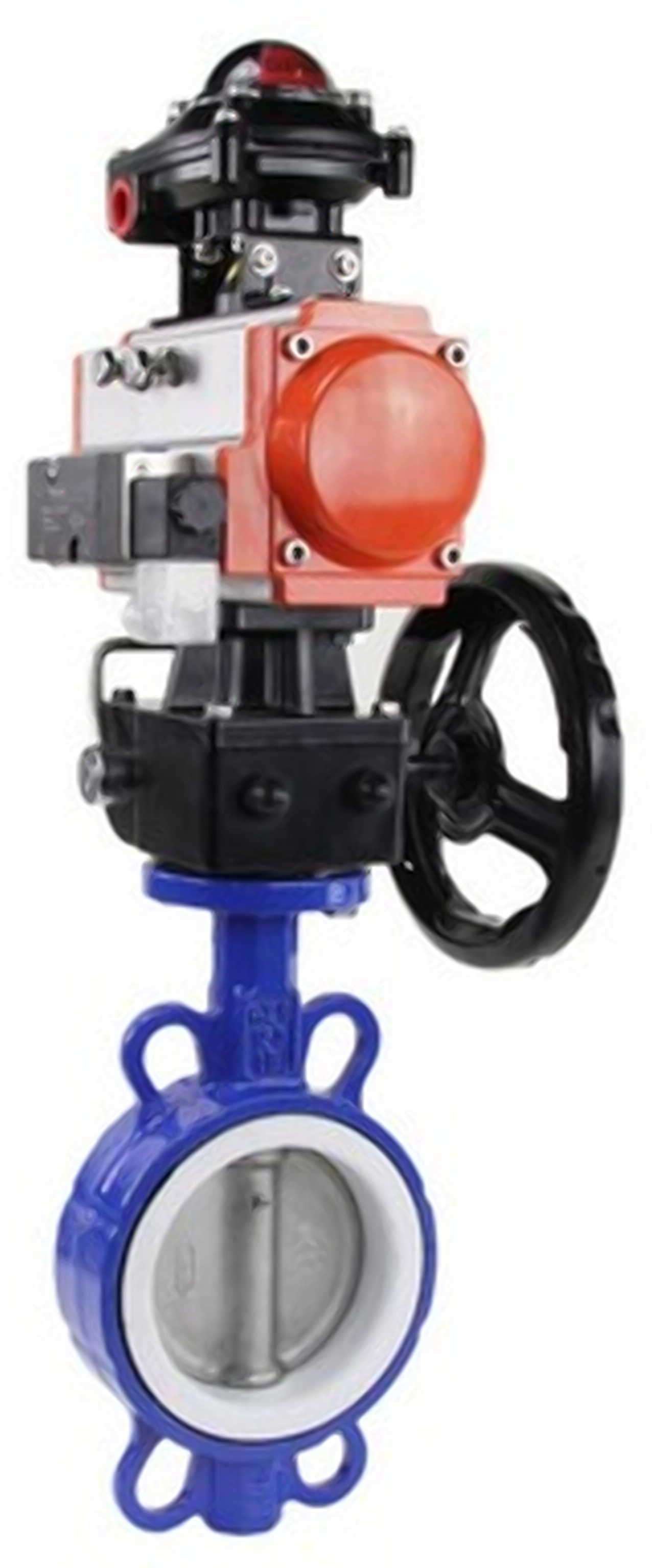

Затвор дисковый поворотный Рашворк 201 Ду125 Ру16 корпус - чугун GG25, диск - нержавеющая сталь, уплотнение EPDM с пневмоприводом DN.ru DA-083, пневмораспределителем 4M310-08 AC220V, БКВ APL-210N и ручным дублером HDM-2

Затвор дисковый поворотный Рашворк 201 применяется в качестве запорно-регулирующего устройства в системах теплоснабжения, водоснабжения, пожаротушения, вентиляции и кондиционирования. Для защиты от вредных внешних воздействий корпус затвора имеет эпоксидное покрытие как снаружи, так и внутри. Рабочая среда с корпусом не контактирует. Затвор оснащен пневмоприводом DN.ru DA-083, пневмораспределетелем 4M310-08 AC220V (на корпус), блоком концевых выключателей APL-210N и ручным дублером HDM-2. Привод пневматический DN.ru двойного действия предназначен для автоматизации процесса управления промышленной арматурой. Имеет диапазон регулировки – 5° при вращении штока арматуры на 90°. Все внутренние и внешние детали имеют антикоррозийное покрытие. Пневмораспределитель устанавливается для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия. Блоки концевых выключателей в стандартном исполнении имеют индикатор положения затворного элемента (ОТКРЫТ/ЗАКРЫТ), корпус погодостойкий со степенью защиты IP67, стандартный вал и монтажный кронштейн из нержавеющей стали. Параметры затвора Рашворк 201 Ду125 с пневмоприводом DN.ru DA-083, пневмораспределителем 4M310-08 AC220V (на корпус), блоком концевых выключателей APL-210N и ручным дублером HDM-2: Диаметр номинальный DN - 125 мм Давление номинальное PN - 16 бар Рабочее давление пневмопривода - 6 бар Тип управления - пневмопривод Тип присоединения - межфланцевый Бренд - Рашворк Класс материала корпуса - чугун Наличие пневмораспределителя - есть Выходной крутящий момент - 75 Нм Температура рабочей среды - от -20℃ до 120℃ Цвет затвора - Красный Степень защиты корпуса IP - 65 Наличие блока концевых выключателей - есть Наличие ручного дублера - штурвал Материал корпуса - Чугун серый GG25/СЧ25/EN-GJL-250 Материал диска - Нержавеющая сталь CF8 Тип уплотнения - EPDM Вес запорной арматуры - 7.04 кг Вес привода - 3.2 кг Вес - 14.74 кг Размер штока, мм - 14х14 Страна производитель затвора - Россия Страна производитель привода - Китай Примечание - На горизонтальных трубопроводах НЕ рекомендуется установка ВЕРТИКАЛЬНО - Ось вращения рекомендуется располагать либо горизонтально, либо развернуть на один-два шага крепёжных отверстий вверх. Затвор дисковый поворотный Рашворк 201 Ду125 Ру16 корпус - чугун GG25, диск - нержавеющая сталь, уплотнение EPDM с пневмоприводом DN.ru DA-083, пневмораспределителем 4M310-08 AC220V, БКВ APL-210N и ручным дублером HDM-2 Габаритные и установочные размеры затвора Рашворк 201 Ду125 с пневмоприводом DN.ru DA-083: Диаметр, Dn - 125 мм Строительная длина, L - 56 мм Строительная высота, A - 554 мм Размер В - 210 мм Длина пневмопривода, Е - 216 мм Ширина пневмопривода, F - 101 мм Высота пневмопривода, С - 135 мм Диаметр штурвала - 280 мм Длина ручного дублера, J - 135 мм Ширина ручного дублера, М - 125 мм Высота ручного дублера, I - 133 мм Высота блока концевых выключателей, Н - 76 мм Длина блока концевых выключателей - 112 мм Ширина блока концевых выключателей - 88 мм Количество и диаметр болтовых отверстий на фланце N - Th - 4 x 10 мм Эскиз затвора Рашворк 201 Ду125 с DN.ru DA-083 с пневмораспределителем 4M310-08 AC220V (на корпус), блоком концевых выключателей APL-210N и ручным дублером HDM-2 Параметры пневмопривода DN.ru DA-083: Тип пневмопривода - двойного действия Номинальный крутящий момент - 93 Нм Рабочее давление пневмопривода - 6 бар Угол поворота привода - 90° Диапазон регулировки привода - 5° Наличие ручного дублёра - штурвал Вес привода - 3.2 кг Страна производитель - Китай Эскиз присоединения пневмопривода DN.ru DA-083 Параметры пневмораспределителя 4M310-08 AC220V (на корпус): Модель пневмораспределителя - 4M310-08 AC220V (на корпус) Напряжение питания - 220В Рабочая среда - очищенный воздух (тонкость очистки 40 мкм) Частота срабатывания - 5 цикл/сек Степень защиты корпуса - 65 Взрывозащита - нет Схема подключения блока концевых выключателей APL-210N Параметры блока концевых выключателей APL-210N: Модель - APL-210N Тип датчика - индуктивный Тип конструкции - цилиндрический Напряжение питания - 90-250 Вольт Ток - 300 мА Состояние выхода - нормально открытый Дистанция срабатывания - 4 мм Индикация срабатывания - есть Материалы деталей затвора Рашворк 201 Ду125: 1 Корпус чугун GJL-250 (GG25) 2 Седловое уплотнение ЕPDM 3 Диск нерж. сталь CF8 4 Верхний шток нерж. cталь AISI416 5 Подшипник PSF 6 Уплотнительное кольцо NBR 7 Упорное кольцо оцинк. углеродистая сталь 8 Стопорное кольцо углеродистая сталь 9 Зубчатый ограничитель алюминий 10 Индикатор положения алюминий 11 Нижний шток нерж. cталь AISI416 12 Заглушка углерод. сталь с термодиф.цинковым покрытием 13 Болт 14 Пневмопривод -
