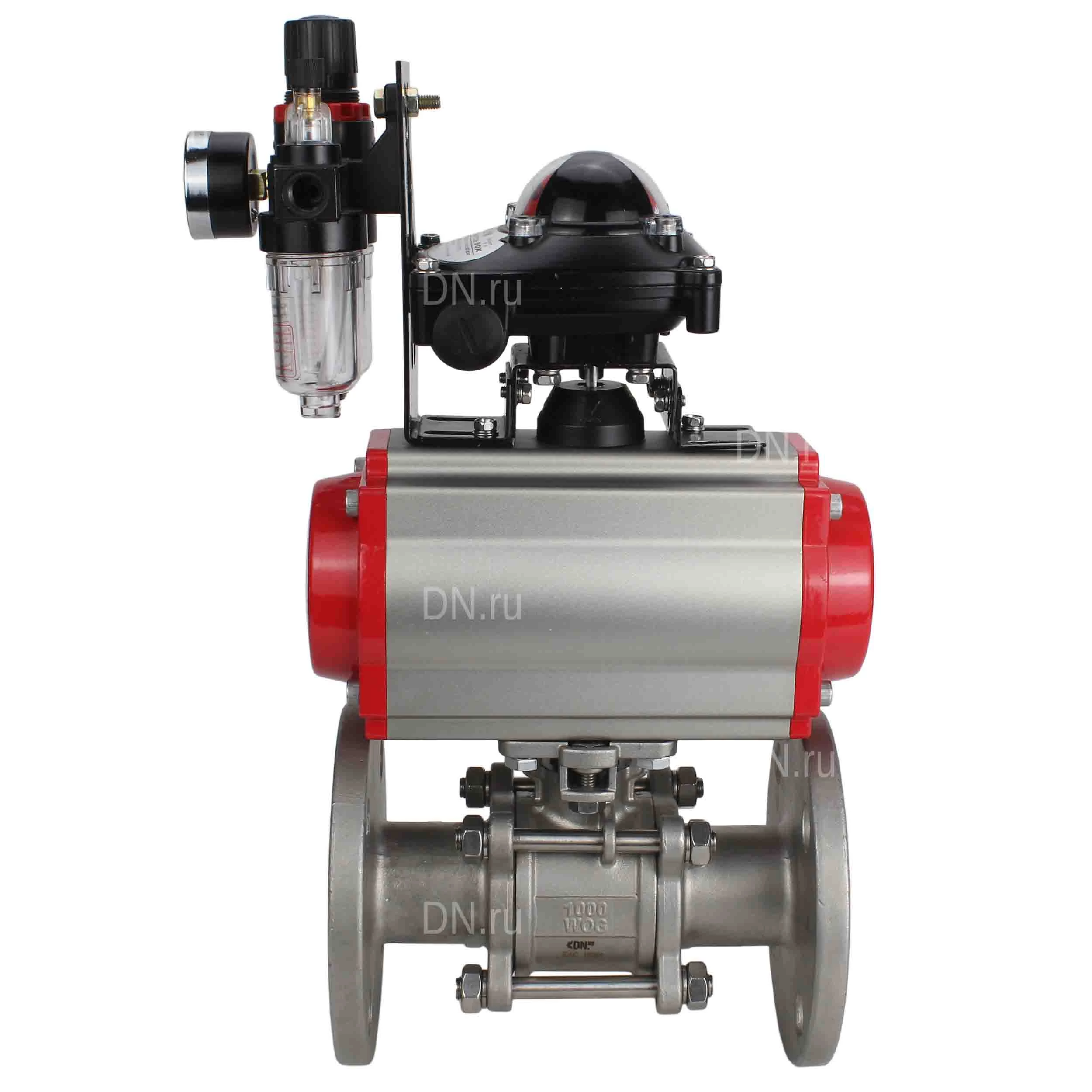

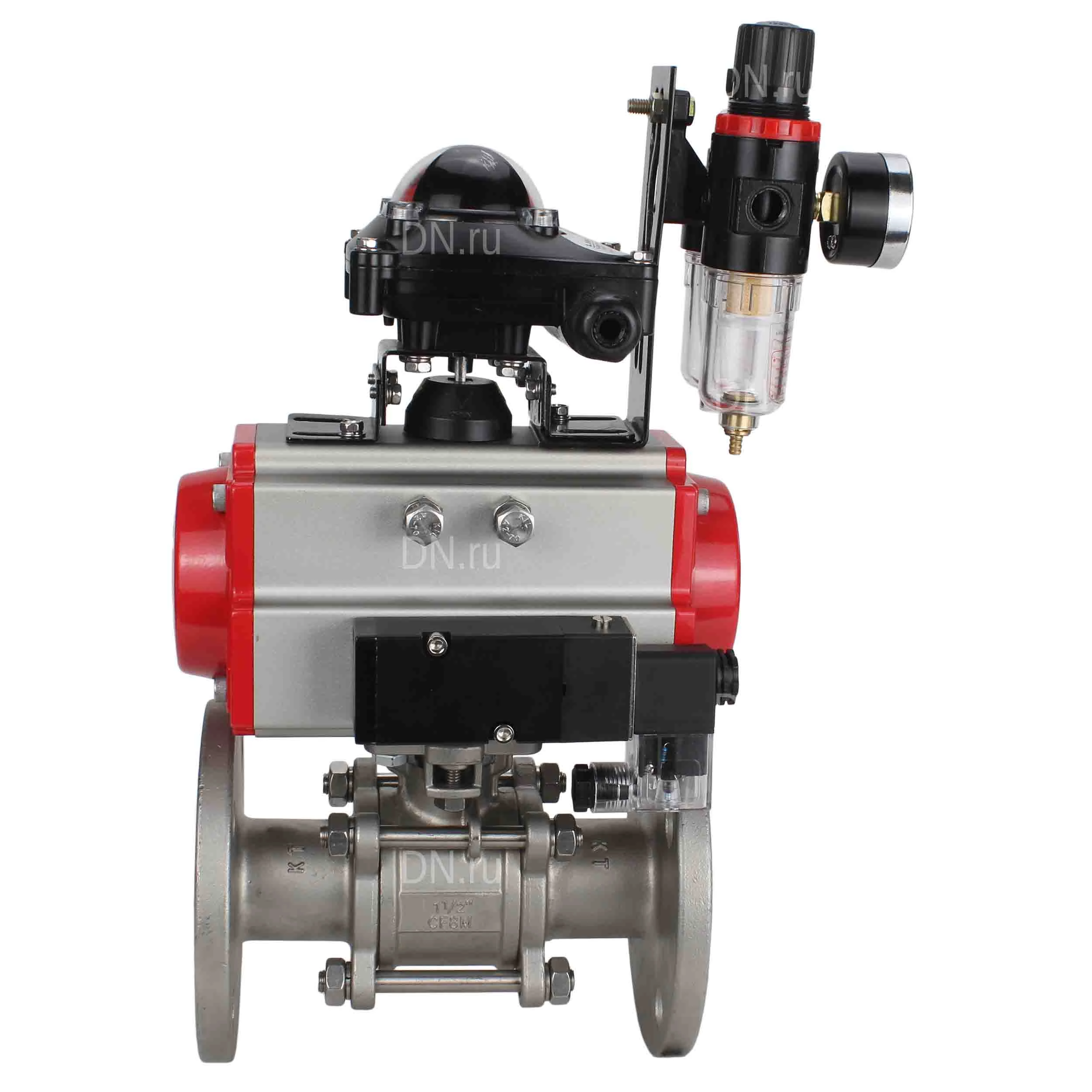

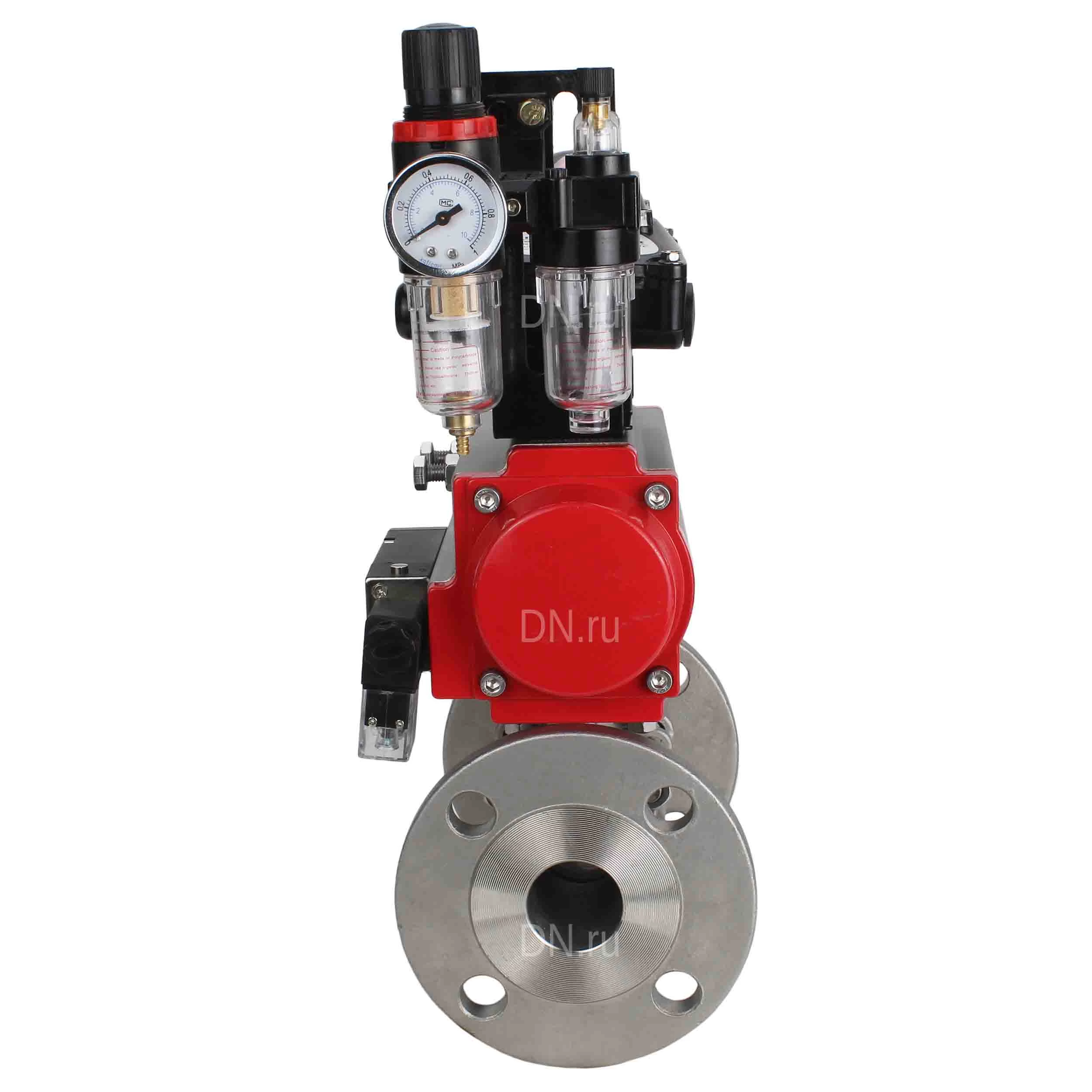

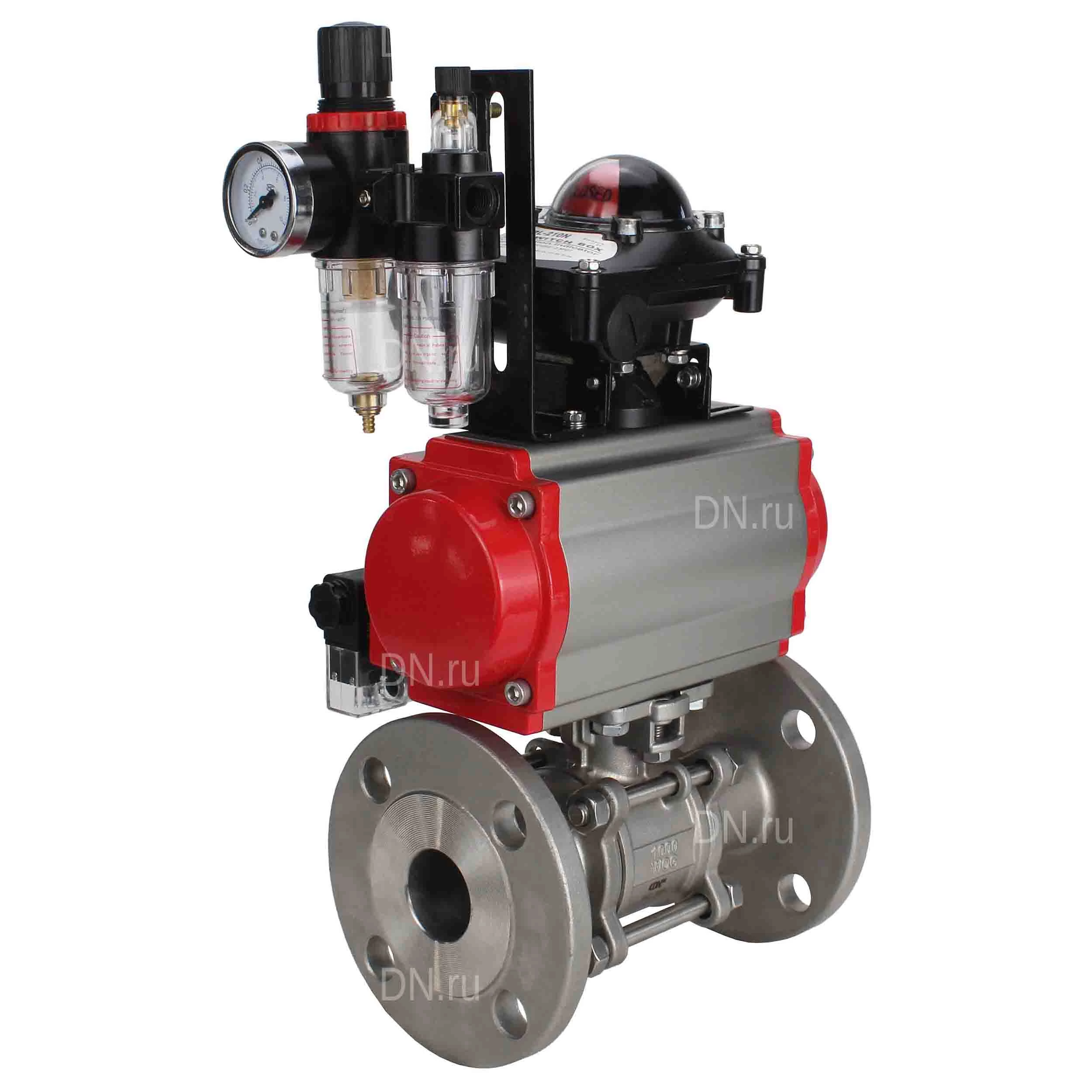

Кран шаровой DN.ru Ду32 Ру40, трехсоставной полнопроходной фланцевый, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-SA-083, с пневмораспределителем 4M310-08 DC24V, с БКВ APL-210N, с БПВ AFC2000 (BV3232P(3pc)-FP-F-ISO-H)

Кран шаровой DN.ru применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана. Параметры крана шарового DN.ru трехсоставного BV3232P(3pc)-FP-F-ISO-H PA-SA 4M310-08 DC24V APL-210N AFC2000 Ду32 с приводом PA-SA-083: Диаметр номинальный DN - 32 мм Давление номинальное PN - 40 бар Класс герметичности по ГОСТ 9544-2015 - "A" Тип ISO-фланца арматуры - F04, F05 Размер вала арматуры (квадрат) - 11х11 мм Крутящий момент на валу - 14.5 Нм Присоединение - фланцевое Тип устройства крана - двухходовой Проход шара крана - полнопроходной Водоразборный кран - нет Тип управления - пневмопривод с возвратными пружинами Температура рабочей среды: от -20 до 180 °C Среда - вода, пар, нефтепродукты, жидкая среда, нейтральные среды, газообразные среды Средний ресурс - 60000 циклов открытия/закрытия Срок службы - 10 лет Область применения - Пневматические системы, Водоснабжение, Теплоснабжение Вес запорной арматуры - 5.27 кг Страна производитель - Россия Кран шаровой DN.ru Ду32 Ру40, трехсоставной полнопроходной фланцевый, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-SA-083, с пневмораспределителем 4M310-08 DC24V, с БКВ APL-210N, с БПВ AFC2000 (BV3232P(3pc)-FP-F-ISO-H) Габаритные и установочные размеры крана шарового DN.ru трехсоставного BV3232P(3pc)-FP-F-ISO-H PA-SA 4M310-08 DC24V APL-210N AFC2000 Ду32 с приводом PA-SA-083: d - 32 мм L±1.5 - 180 мм D - 140 мм L1 - 204 мм H - 128.7 мм I - 162 мм B - 88 мм C - 139 мм Эскиз размеров крана шарового DN.ru BV3232P(3pc)-FP-F-ISO-H PA-SA 4M310-08 DC24V APL-210N AFC2000 Материалы деталей крана шарового DN.ru трехсоставного BV3232P(3pc)-FP-F-ISO-H PA-SA 4M310-08 DC24V APL-210N AFC2000 Ду32 с приводом PA-SA-083: № п/п Наименование детали Материал Количество 1 Корпус нержавеющая сталь CF8М /AISI 316 (аналог 08Х17Н14М2) 1 2 Шар затворный нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) 1 3 Болт нержавеющая сталь AISI 304 (аналог 08Х18Н10) 4~6 4 Гайка нержавеющая сталь AISI 304 (аналог 08Х18Н10) 6~12 5 Уплотнение PTFE 1 6 Шток нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) 1 7 Сальник нержавеющая сталь AISI 304 (аналог 08Х18Н10) 1 8 Крышка нержавеющая сталь CF8М /AISI 316 (аналог 08Х17Н14М2) 2 9 Седельные кольца PTFE 2 10 Упорная шайба PTFE 1 11 Гайка нержавеющая сталь AISI 304 (аналог 08Х18Н10) 1 12 Рукоятка нержавеющая сталь AISI 304 (аналог 08Х18Н10) 1 13 Оболочка рукоятки ПВХ 1 14 Стопор нержавеющая сталь AISI 304 (аналог 08Х18Н10) 1 Эскиз материалов крана шарового DN.ru BV3232P(3pc)-FP-F-ISO-H PA-SA 4M310-08 DC24V APL-210N AFC2000 Параметры пневмопривода DN.ru PA-SA-083: Тип пневмопривода - с возвратными пружинами Рабочее давление пневмопривода - 2-8 бар Угол поворота привода - 90° Диапазон регулировки привода - 5° Страна производитель - Китай Среда эксплуатации - в помещениях и на открытом воздухе Индикатор положения - открыто/закрыто Покрытие - Все внутренние и внешние детали имеют антикоррозийное покрытие Страна производитель привода - Китай Вес привода - 3.6 кг Пневмопривод DN.ru PA-SA-083
