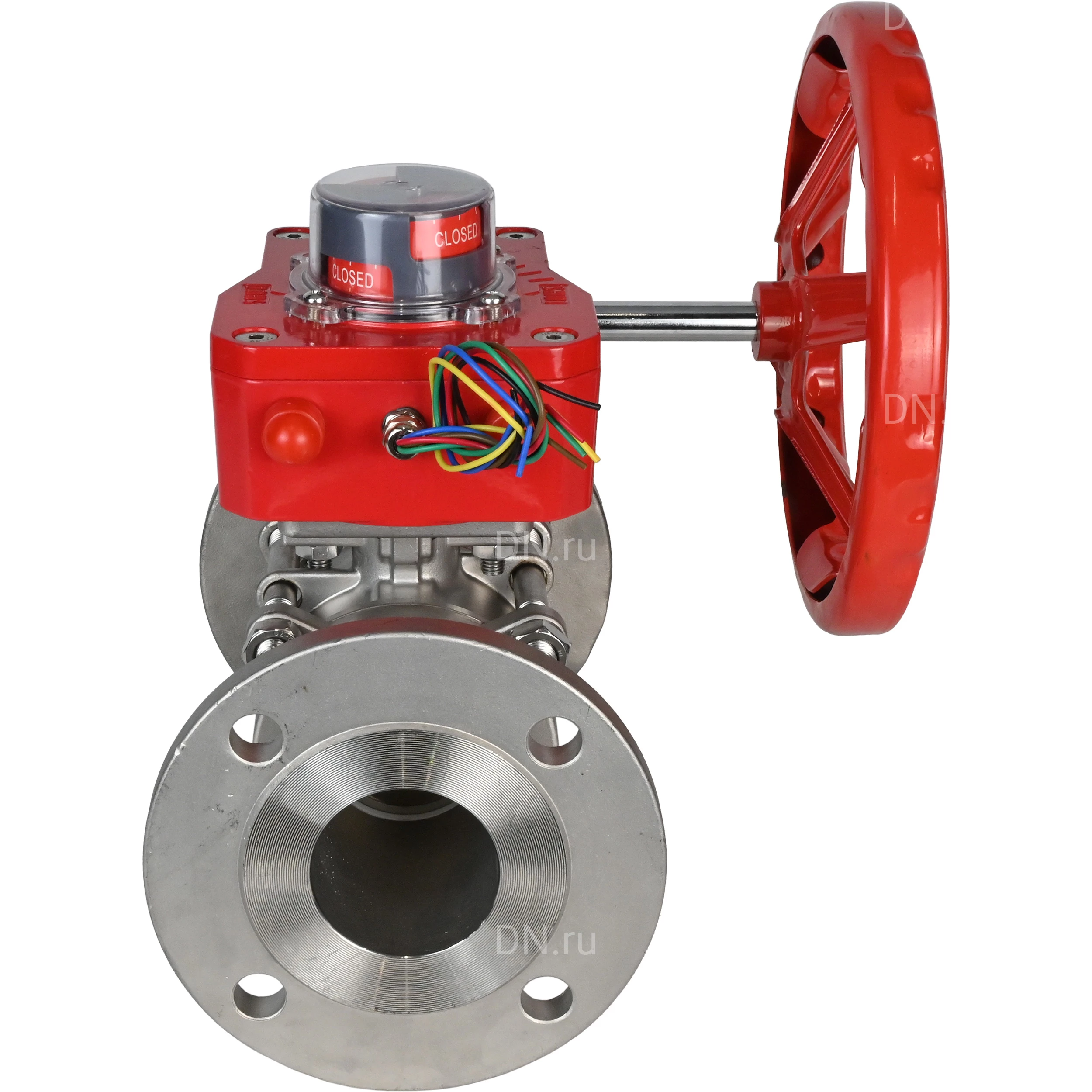

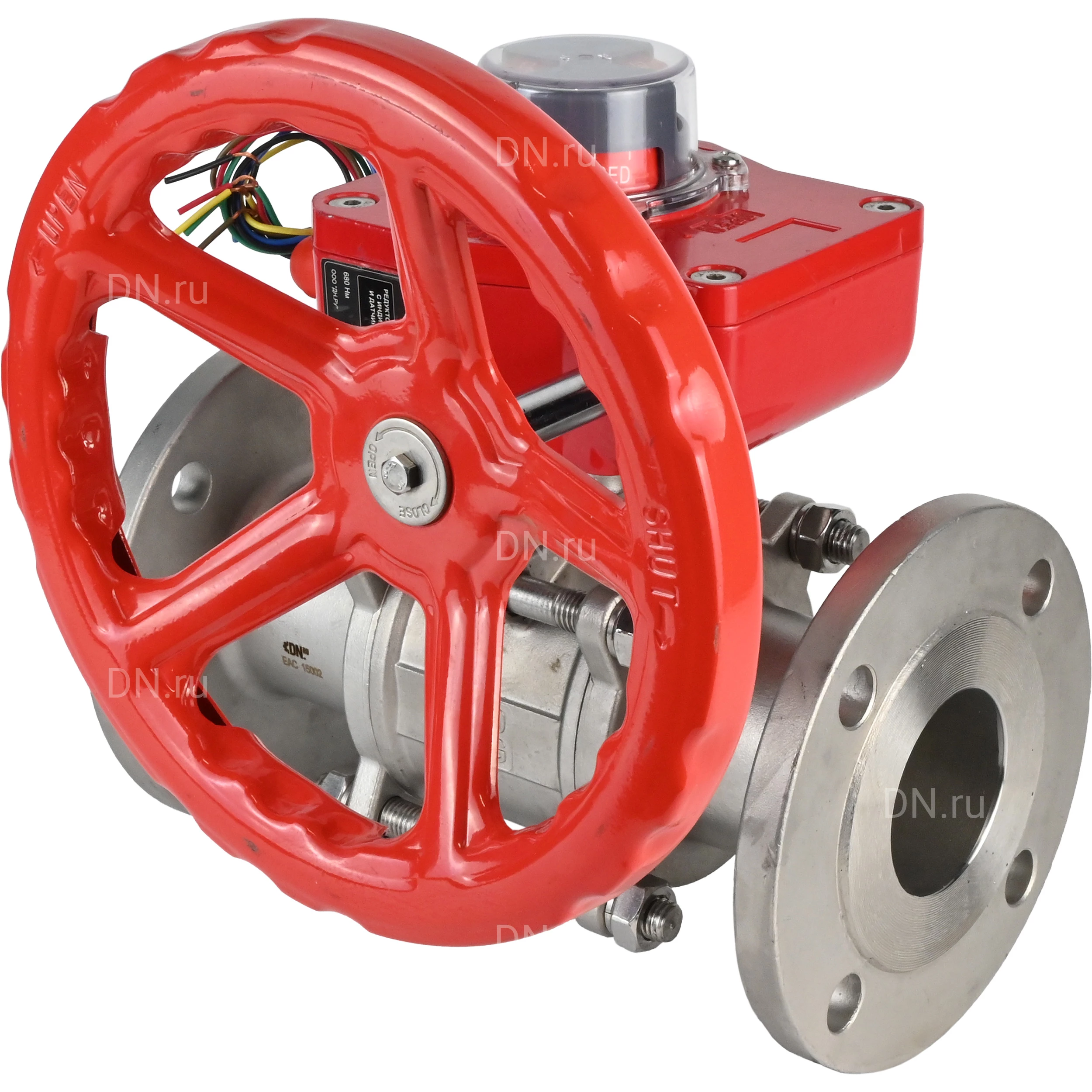

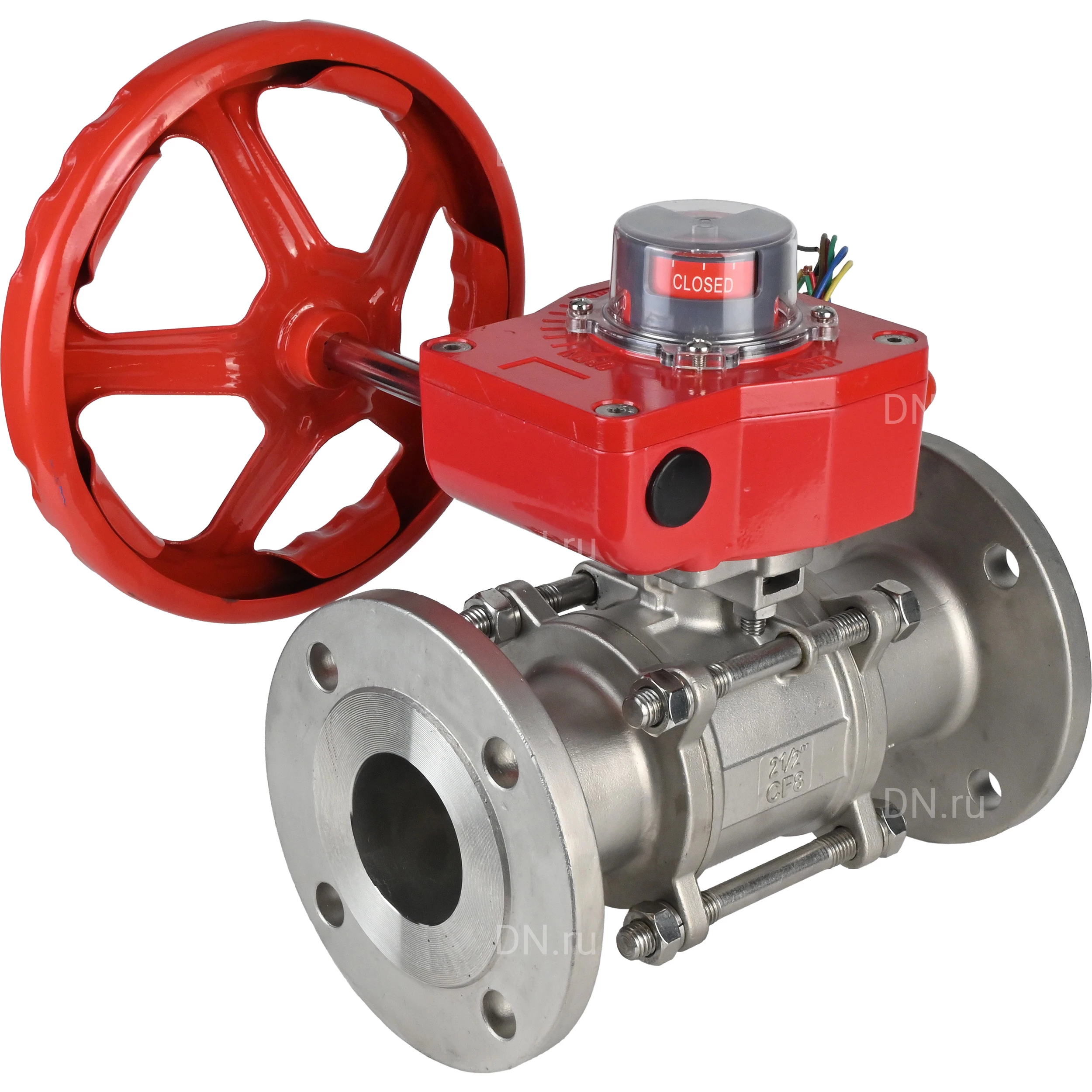

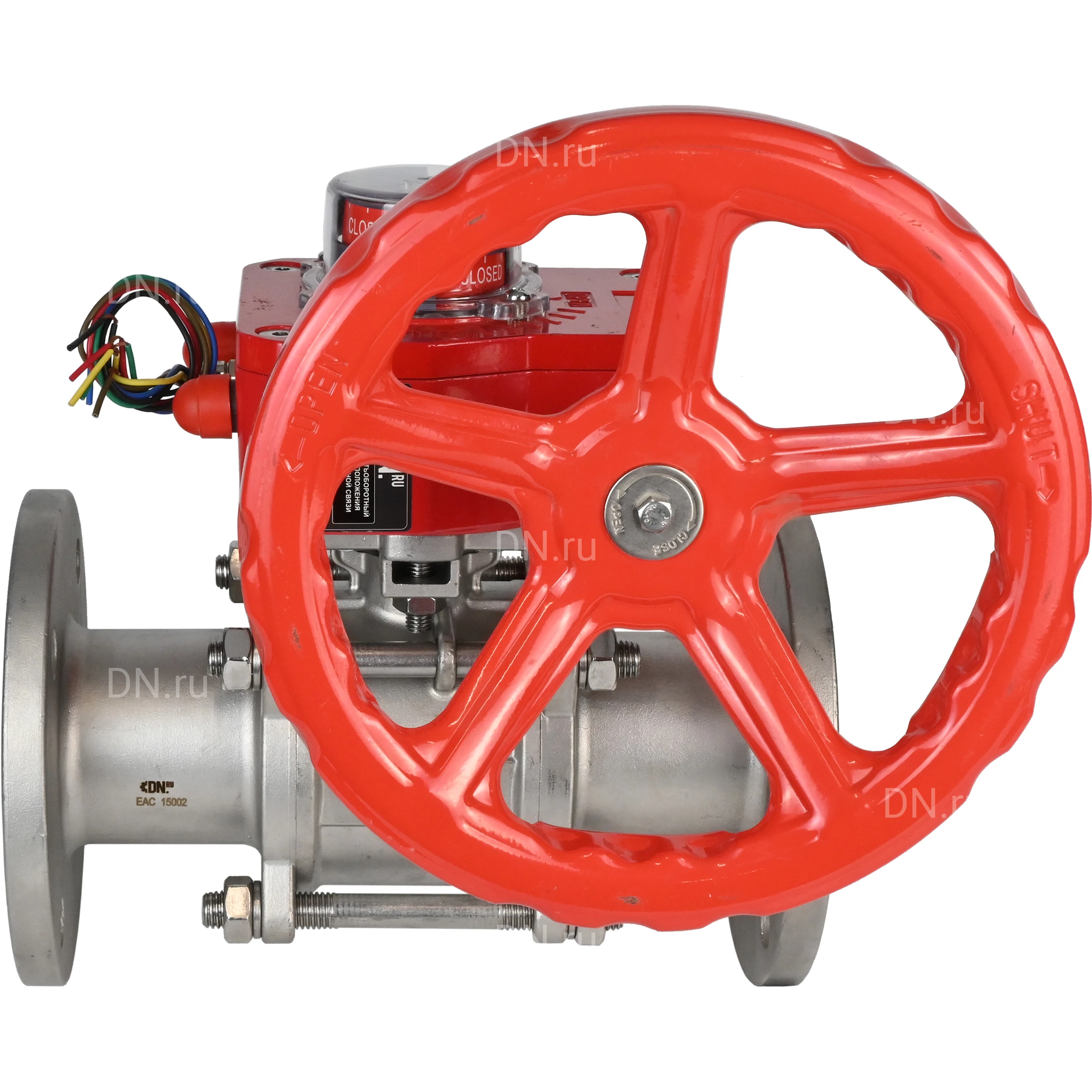

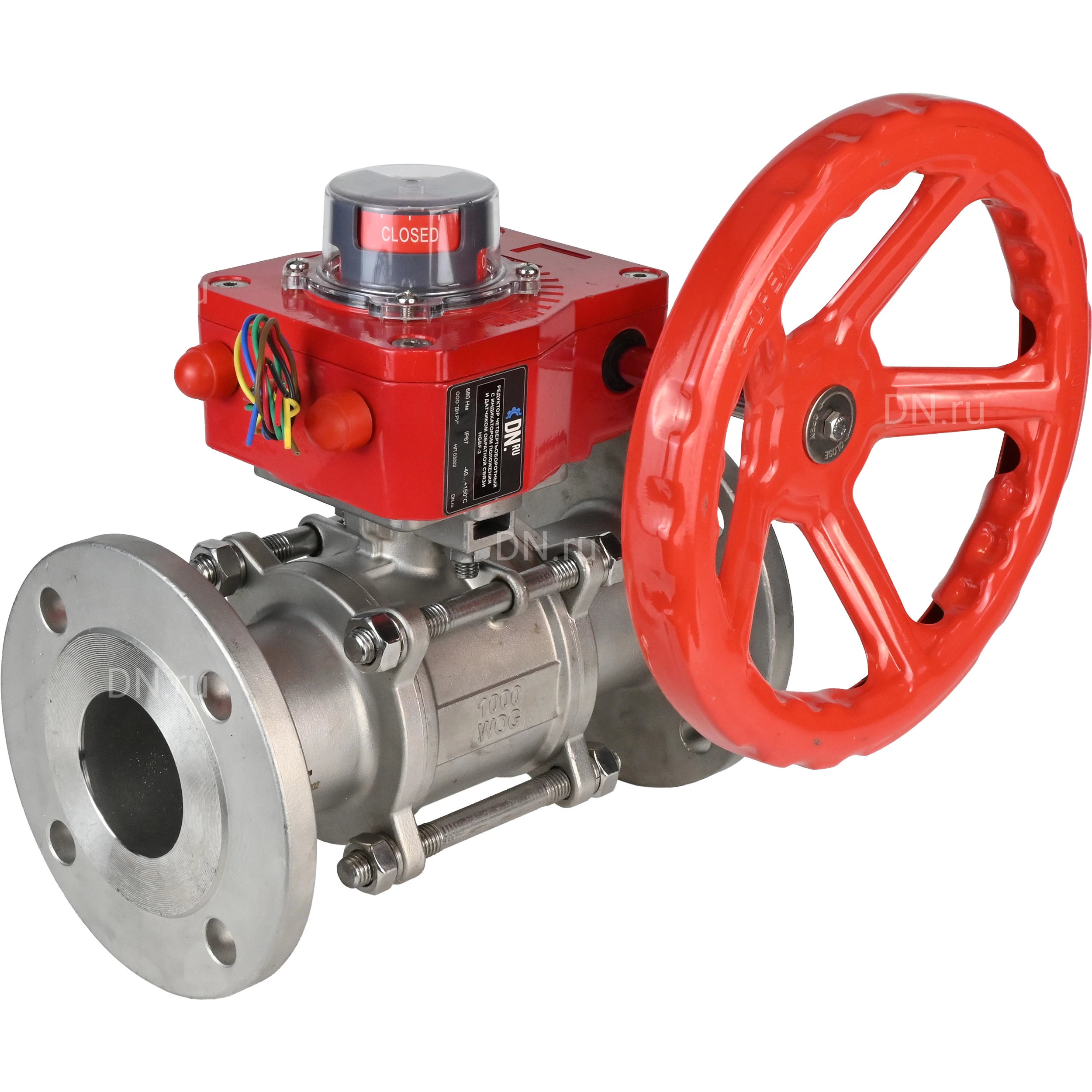

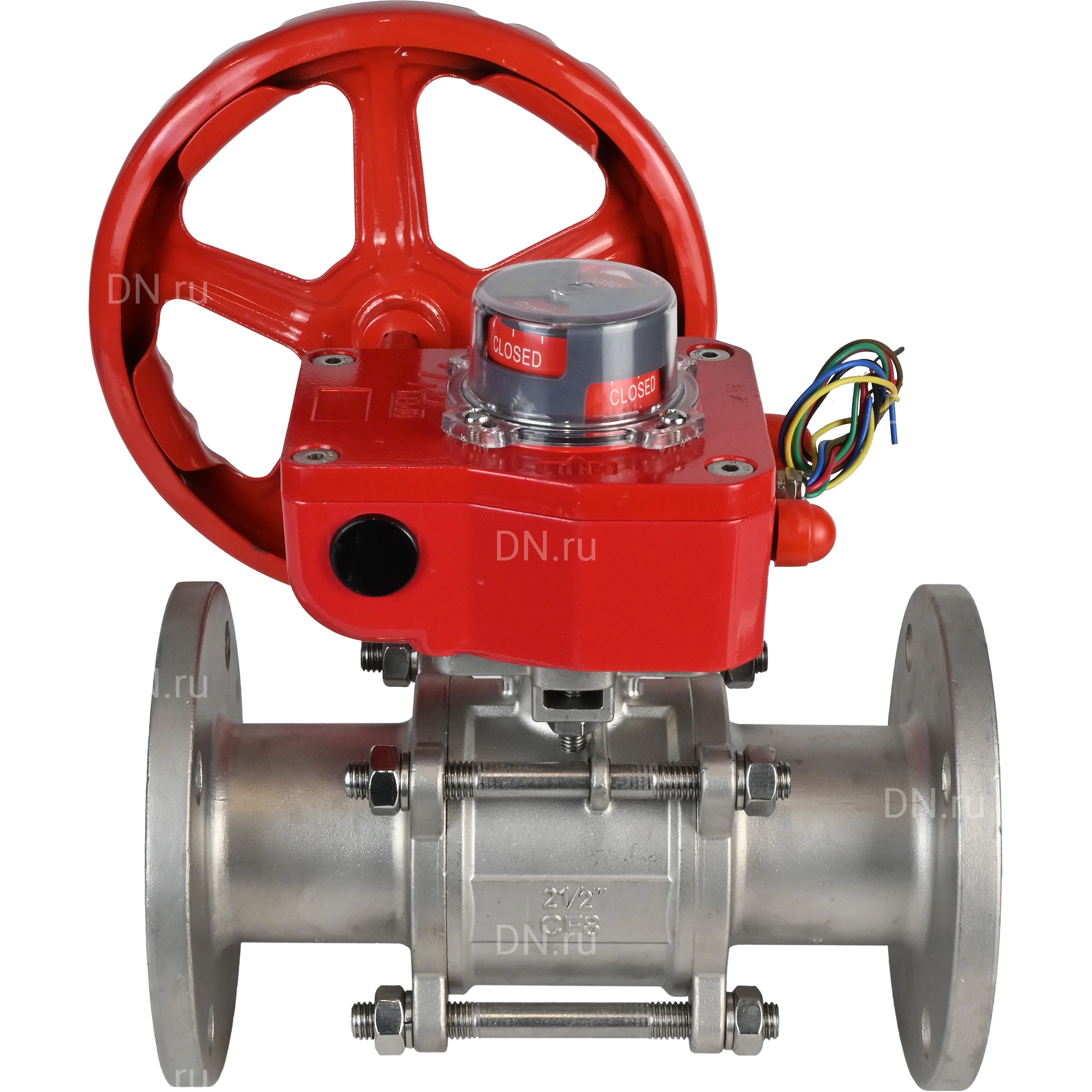

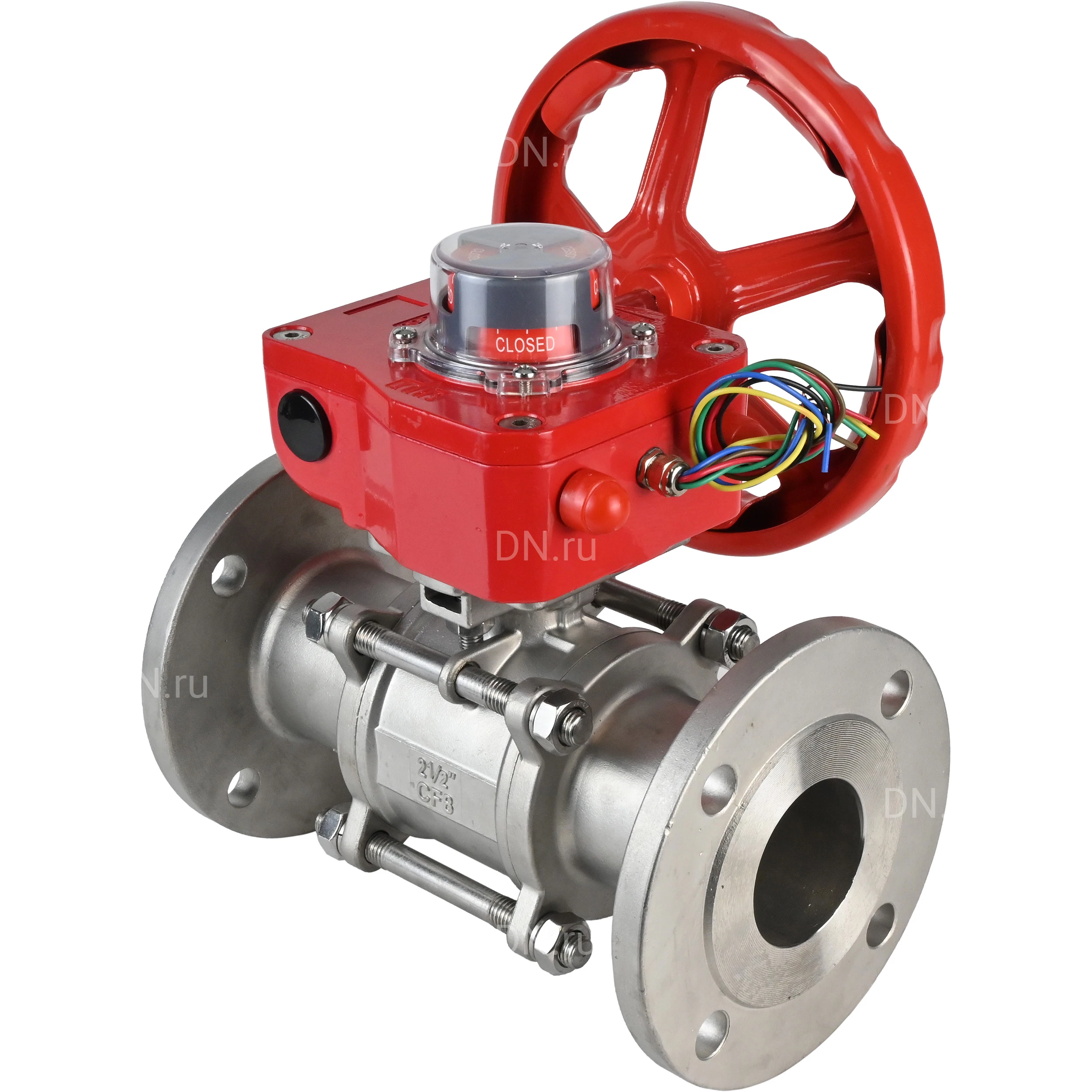

Кран шаровой DN.ru Ду50 Ру40 трехсоставной из нержавеющей стали SS316, фланцевый, уплотнение - PTFE, полнопроходной с ISO-фланцем и редуктором DN.ru HGBF RQN1-180Z с индикатором положения и датчиком обратной связи (BV3232P(3pc)-FP-F-ISO-H)

Кран шаровой DN.ru применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана. Параметры крана шарового DN.ru трехсоставного BV3232P(3pc)-FP-F-ISO-H Ду50 с редуктором HGBF RQN-Z: Диаметр номинальный DN - 50 мм Давление номинальное PN - 40 бар Класс герметичности по ГОСТ 9544-2015 - "A" Тип ISO-фланца арматуры - F05, F07 Размер вала арматуры (квадрат) - 14х14 мм Крутящий момент на валу - 28 Нм Присоединение - фланцевое Тип устройства крана - двухходовой Проход шара крана - полнопроходной Водоразборный кран - нет Тип управления - редуктор Температура рабочей среды: от -20 до 180 °C Среда - вода, пар, нефтепродукты, жидкая среда, нейтральные среды, газообразные среды Средний ресурс - 60000 циклов открытия/закрытия Срок службы - 10 лет Область применения - Пневматические системы, Водоснабжение, Теплоснабжение Вес запорной арматуры - 8.285 кг Страна производитель - Россия Кран шаровой DN.ru Ду50 Ру40 трехсоставной из нержавеющей стали SS316, фланцевый, уплотнение - PTFE, полнопроходной с ISO-фланцем и редуктором DN.ru HGBF RQN1-180Z с индикатором положения и датчиком обратной связи (BV3232P(3pc)-FP-F-ISO-H) Габаритные и установочные размеры крана шарового DN.ru трехсоставного BV3232P(3pc)-FP-F-ISO-H Ду50 с редуктором HGBF RQN-Z: d - 50 мм L±1.5 - 230 мм D - 165 мм L1 - 84 мм Эскиз размеров крана шарового DN.ru BV3232P(3pc)-FP-F-ISO-H Материалы деталей крана шарового DN.ru трехсоставного BV3232P(3pc)-FP-F-ISO-H Ду50 с редуктором HGBF RQN-Z: № п/п Наименование детали Материал Количество 1 Корпус нержавеющая сталь CF8М /AISI 316 (аналог 08Х17Н14М2) 1 2 Шар затворный нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) 1 3 Болт нержавеющая сталь AISI 304 (аналог 08Х18Н10) 4~6 4 Гайка нержавеющая сталь AISI 304 (аналог 08Х18Н10) 6~12 5 Уплотнение PTFE 1 6 Шток нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) 1 7 Сальник нержавеющая сталь AISI 304 (аналог 08Х18Н10) 1 8 Крышка нержавеющая сталь CF8М /AISI 316 (аналог 08Х17Н14М2) 2 9 Седельные кольца PTFE 2 10 Упорная шайба PTFE 1 11 Гайка нержавеющая сталь AISI 304 (аналог 08Х18Н10) 1 12 Рукоятка нержавеющая сталь AISI 304 (аналог 08Х18Н10) 1 13 Оболочка рукоятки ПВХ 1 14 Стопор нержавеющая сталь AISI 304 (аналог 08Х18Н10) 1 Эскиз материалов крана шарового DN.ru BV3232P(3pc)-FP-F-ISO-H Параметры редуктора DN.ru HGBF RQN-Z: Модель редуктора - HGBF RQN-Z Температура окружающей среды - от –30⁰C до +120⁰C Степень защиты - IP67 Применение - для различных отраслей, где требуется управление потоками рабочей среды Монтаж - горизонтальный/вертикальный Регулировка хода - 0 – 90° (с возможностью изменения ±5°) Датчик обратной связи - есть Крутящий момент - 180 Нм Диаметр штурвала - 120 мм Угол поворота редуктора - 90° Диапазон регулировки привода - 5° Страна производитель - Китай Редуктор DN.ru HGBF RQN-Z Габариты и размеры редуктора DN.ru HGBF RQN-Z D2 - 81 мм D3 - 50/70 мм d1 - 35 мм A - 165 мм B - 127 мм C - 84 мм D - 66 мм E - 12 мм F - 47мм H - 73 мм Эскиз габаритов и размеров редуктора DN.ru HGBF RQN-Z Таблица деталей и материалов редуктора DN.ru HGBF RQN-Z № п/п Детали Материал 1 Прозрачная крышка индикатора поликарбонат 2 Винт нержавеющая сталь AISI 304 (аналог 08Х18Н10) 3 Винт нержавеющая сталь AISI 304 (аналог 08Х18Н10) 4 Крышка алюминиевый сплав ADC 12 (аналог АЛ9) 5 Червячное колесо чугун QT450 (аналог ВЧ45) 6 Регулировочный винт нержавеющая сталь AISI 304 (аналог 08Х18Н10) 7 Червячный вал сталь 45 8 Заглушка NBR 9 Втулка полимер PZ2175 10 Подшипник легированная сталь 11 Корпус алюминиевый сплав ADC 12 (аналог АЛ9) 12 Подшипник легированная сталь 13 Сальник резина 14 Шайба нержавеющая сталь AISI 304 (аналог 08Х18Н10) 15 Винт нержавеющая сталь AISI 304 (аналог 08Х18Н10) 16 Ось сталь 45 17 Концевой выключатель - 18 Уплотнительное кольцо NBR Эскиз деталей и материалов редуктора DN.ru HGBF RQN-Z
