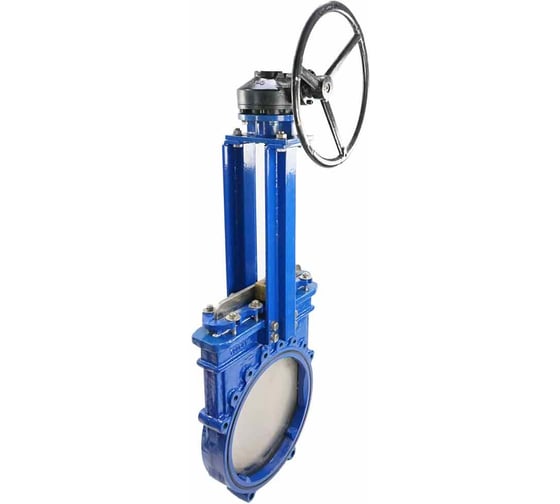

Задвижка шиберная ножевая Tecofi VG 4400-001 Ду500 Ру10 односторонняя, межфланцевая, шпиндель - невыдвижной, корпус - чугун, уплотнение - металл, со штурвалом

Задвижки Tecofi VG 4400-001M со штурвалом предназначены для открытия/закрытия или для регулирования. Герметичность в одном направлении, стрелка на корпусе указывает направление движения потока. Застойные зоны в задвижках практически отсутствуют: нож движется без вибраций по точно подогнанным пазам для скольжения. Набивка сальника обеспечивает герметичность уплотнения между корпусом и ножом. Размещается в легкодоступном месте и может заменяться без снятия задвижки с трубопровода. Малые потери давления. Возможность использования для регулирования вязких сред при установке кольца диафрагмы или дефлектора. Параметры задвижки Tecofi VG 4400-001M со штурвалом Ду500 Тип задвижки - Шиберная Диаметр номинальный DN - 500 мм Давление номинальное PN - 10 бар Рабочее давление - 4 бар Температура рабочей среды - от -10 до + 80 Тип присоединения - межфланцевый Материал корпуса - Ковкий чугун Материал запорного органа - Нержавеющая сталь AISI/SS 304/08Х18Н10 Строительная длина - 110 мм Класс материала корпуса - чугун Управление - ручное/штурвал/маховик Конструкция шпинделя - невыдвижной Тип уплотнения - Металл Вес - 205 кг Страна производитель - Франция Размеры задвижки Tecofi VG 4400-001M со штурвалом Ду500 Диаметр DN - 500 мм Строительная длина, A - 110 мм H - 1237 мм B - 487 мм C - 613 мм D - 290 мм ØK - 620 мм ØV - 500 мм n - 20 шт ØM - 14-M24 Задвижка шиберная ножевая Tecofi VG 4400-001 Ду500 Ру10 односторонняя, межфланцевая, шпиндель - невыдвижной, корпус - чугун, уплотнение - металл, со штурвалом Таблица деталей и материалов задвижки Tecofi VG 4400-001M со штурвалом Ду500 № п/п Наименование Материал 1 Корпус Ковкий чугун EN-GJS-500-7 2 Набивка сальника PTFE 3 Нож Нержавеющая сталь X5CrNi 18-10 4 Шток Нержавеющая сталь 13%Cr 5 Бугель Сталь с эпоксидным покрытием 6 Опорная пластина Оцинкованная сталь 7 Гайка Бронза 8 Сальник Ковкий чугун 9 Кольцевая прокладка Нитрил 10** Седловое уплотнение Нитрил 11 Опорная шайба Бронза 12 Гайка Нержавеющая сталь 13 Штурвал Чугун 14** Опорное кольцо Нержавеющая сталь 316 **Детали, отсутствующие у задвижки с уплотнением метал/метал. Эскиз задвижки Tecofi VG 4400-001M со штурвалом Ду500
