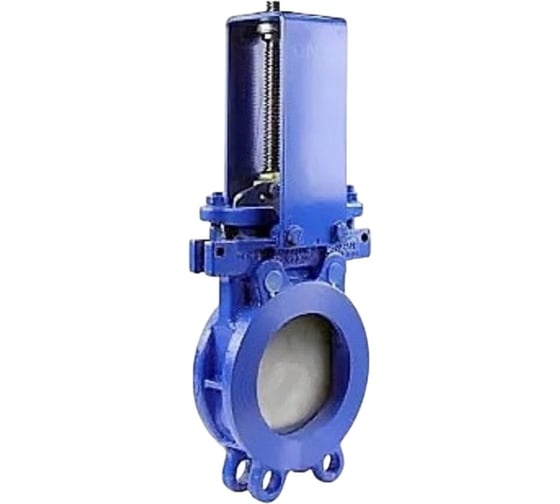

Задвижка шиберная DN.ru GVKN1331E-2W-Fb-S Ду300 Ру6.3 двусторонняя, межфланцевая, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - EPDM, управление - штурвал, WS

Задвижка шиберная DN.ru GVKN1331E-2W-Fb-S Ду300 Ру6.3 двусторонняя, межфланцевая, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - EPDM, управление - штурвал, WS предназначена для установки на трубопроводе в качестве запорного устройства и регулирования потока рабочей среды в системах водоснабжения (кроме систем питьевого водопровода) и химической промышленности.Принцип работы шиберной задвижки заключается в перемещении шибера (ножа) перпендикулярно потоку среды. При полном перекрытии диаметра условного прохода трубопровода происходит остановка потока, при частичном — регулировка. Общие параметры задвижки шиберной DN.ru GVKN1331E-2W-Fb-S Ду300 Ру6.3: Тип задвижки - Шиберная Диаметр номинальный DN - 300 мм Давление номинальное PN - 6.3 бар Температура рабочей среды - от -50 до + 125­°С Тип присоединения - межфланцевый Класс герметичности по ГОСТ 9544-2015 - "A" Материал корпуса - Высокопрочный чугун GGG40/ВЧ40/EN-GJS-400-15 Материал запорного органа - Нержавеющая сталь AISI/SS 304/08Х18Н10 Строительная длина - 76 мм Класс материала корпуса - чугун Управление - ручное/штурвал/маховик Конструкция шпинделя - невыдвижной Тип уплотнения - EPDM Вес - 52 кг Страна производитель - Россия Задвижка шиберная DN.ru GVKN1331E-2W-Fb-S Ду300 Ру6.3 двусторонняя, межфланцевая, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - EPDM, управление - штурвал, WS Габаритные размеры задвижки шиберной DN.ru GVKN1331E-2W-Fb-S Ду300 Ру6.3: DN - 300 мм L - 76 мм ØD - 445 мм ØD1 - 400 мм ØD2 - 370 мм ØD0 - 350 мм H1 - 815 мм T - 16 мм Ød - 23 мм ⬤ - 4 шт ⊕ - 8 шт N-Th - 12-М20 Эскиз габаритных размеров задвижки шиберной DN.ru GVKN1331E-2W-Fb-S Ду300 Ру6.3 Деталировка задвижки шиберной DN.ru GVKN1331E-2W-Fb-S Ду300 Ру6.3: № Наименование детали Материал 1 Корпус чугун GGG40 (аналог ВЧ40) 2 Шибер нержавеющая сталь AISI 304 (аналог 08Х18Н10) 3 Седловое уплотнение EPDM 4 Уплотнение направляющей PTFE 5 Набивка PTFE 6 Cальник углеродистая сталь WCB (аналог 25Л) 7 Стойка сталь Q235 (аналог Cт3) 8 Шток сталь 2Cr13 (аналог сталь 20Х13) 9 Гайка латунь 10 Подшипник сталь GCr15 (аналог сталь ШХ15) 11 Штурвал чугун GGG40 (аналог ВЧ40) 12 Колпак сталь Q235 (аналог Cт3) - Болты, гайки сталь с цинковым покрытием Эскиз деталировки задвижки шиберной DN.ru GVKN1331E-2W-Fb-S Ду300 Ру6.3
