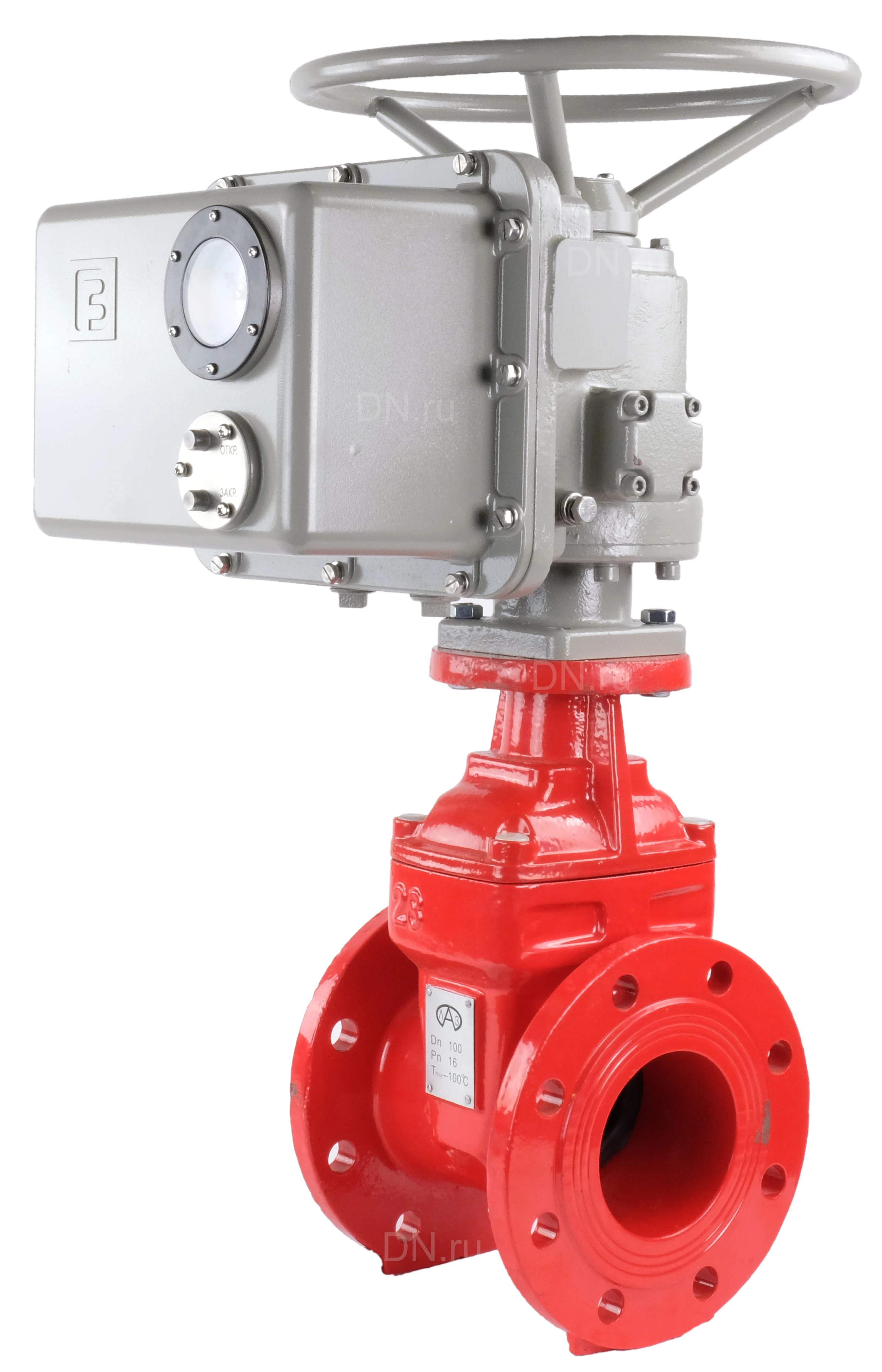

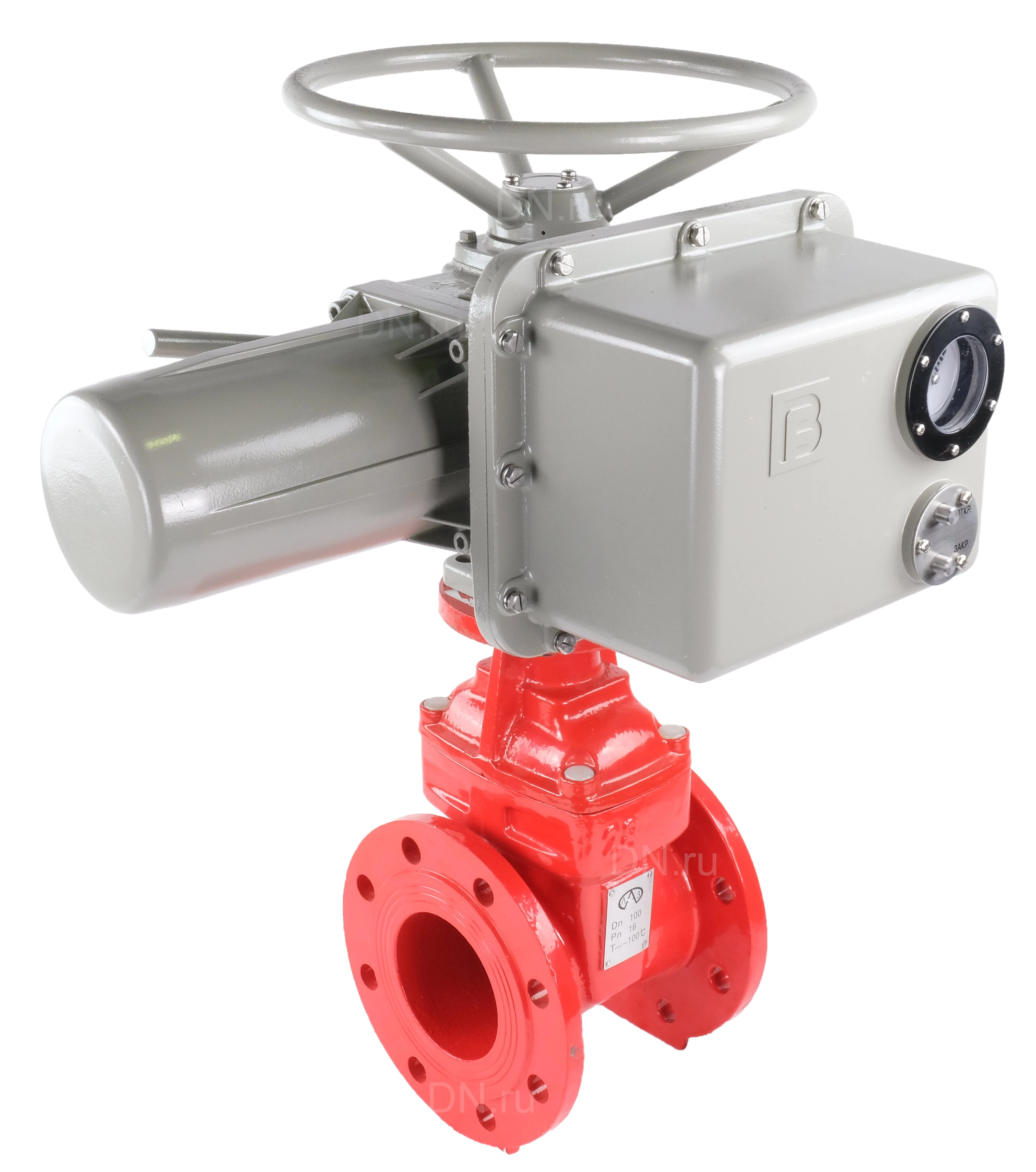

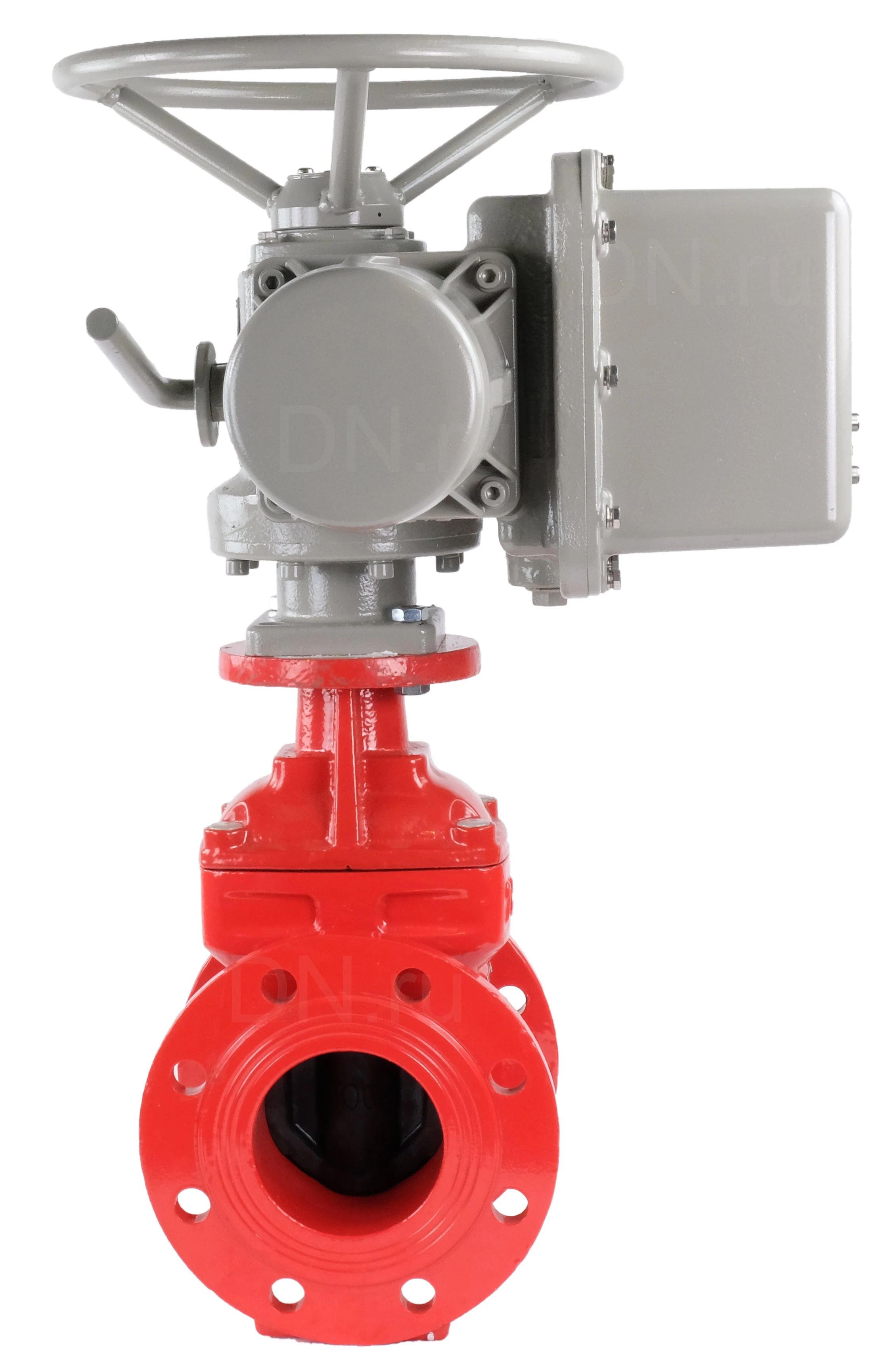

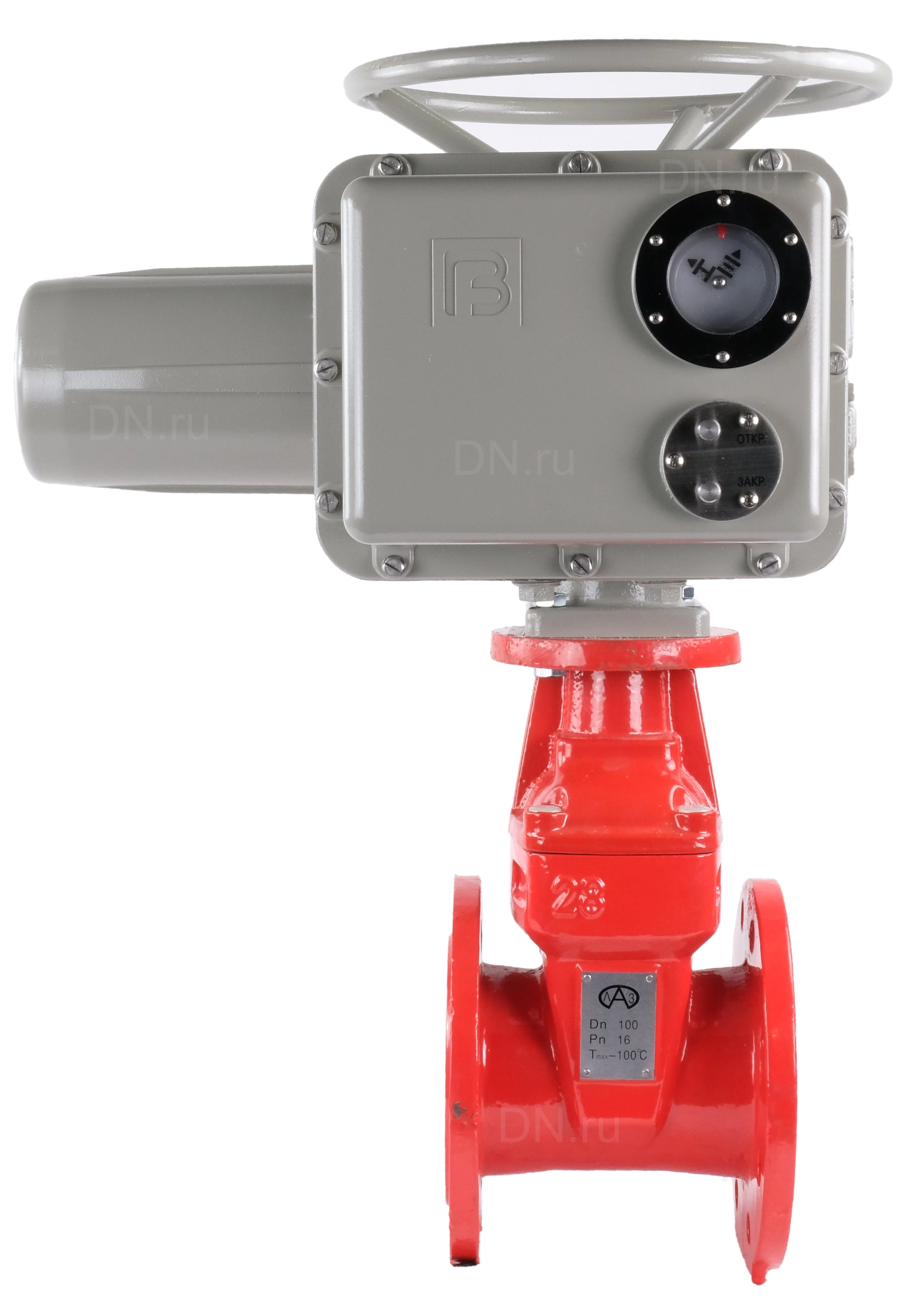

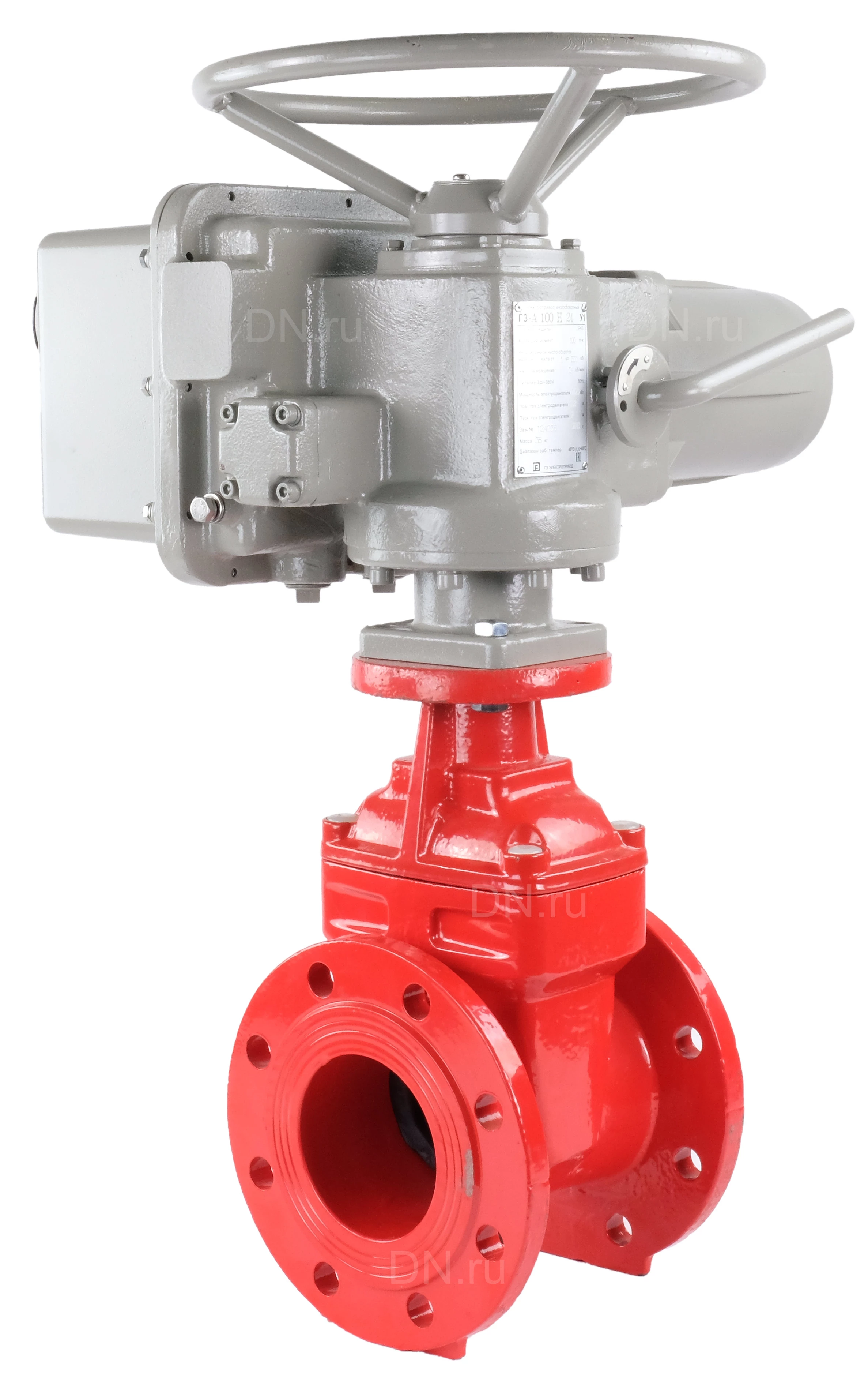

Задвижка клиновая 30ч939р (аналог МЗВ) ЛАЗ Ду65 Ру16 фланцевая, клин - обрезиненный, шпиндель - невыдвижной, корпус - чугун, уплотнение - EPDM, с электроприводом ГЗ-А.70/24, 380В

Тип задвижки - Клиновая Диаметр номинальный DN - 65 мм Давление условное PN - 16 бар Тип присоединения - Фланцевый Материал корпуса - Чугун серый GG25/СЧ25/EN-GJL-250 Таблица фигур - 30ч939р (МЗВ) Строительная длина - 170 мм Класс материала корпуса - чугун Управление - С электроприводом Напряжение питания - 380В Конструкция шпинделя - невыдвижной Клин - обрезиненный Тип уплотнения - EPDM Тип покрытия - эпоксидный порошок Крутящий момент - 70 Нм Вес - 37 кг Страна производитель - Россия Страна производитель привода - Россия Размеры задвижки: H = 270 мм L = 170 мм (строительная длина) Протечки затвора = 0,39 см3/мин Величина рабочего хода вала = 10-12 оборотов Макс. крутящий момент на шпинделе = 70 Нм Присоединение к арматуре по ОСТ 26-07-763-73 = А (пятикулачковая муфта) Материалы 1, 2 Корпус, Крышка Чугун DIN GGG50 3 Клин и покрытие Чугун обрезиненный EPDM 4 Гайка шпинделя Бронза 5 Шпиндель Нержавеющая сталь 6 Прокладка крышки Резина 7 Уплотнительные кольца Резина 8 Втулка Бронза 9 Упорная гайка Чугун 10 Втулка Сталь 45 11 Дистанционная шайба Фторопласт Задвижки комплектуются приводами ГЗ-А.70/24 со скоростью вращения вала 24 об/мин, рассчитанными на напряжение сети 380В. При необходимости изменения напряжения питания либо числа оборотов вала привода обращайтесь за уточнением к нашим менеджерам Технические характеристики привода ГЗ-А.70: Напряжение питания сети: 380В (Под заказ 220В) Частота вращения вала: 24 об/мин (под заказ 12,18) Номинальный крутящий момент на валу: 70 Нм (7 кгс*м) Число оборотов выходного вала: 1-26 об. Климатическое исполнение: по ГОСТ Р 15150. Тип присоединения к арматуре: по ОСТ 26-07-763-73 "А". Места установки: в помещениях, на открытом воздухе, под навесом. Относительная влажность: 100% при 25°С (верхнее значение). Степень защиты корпуса: по ГОСТ 14254 – IP 65. Т°С рабочий диапазон: У1 - от - 30 до + 70°С. У1 - от - 40 до + 60°С. УХЛ1 - от - 60 до + 60°С. Т1 - от - 10 до + 65°С.
