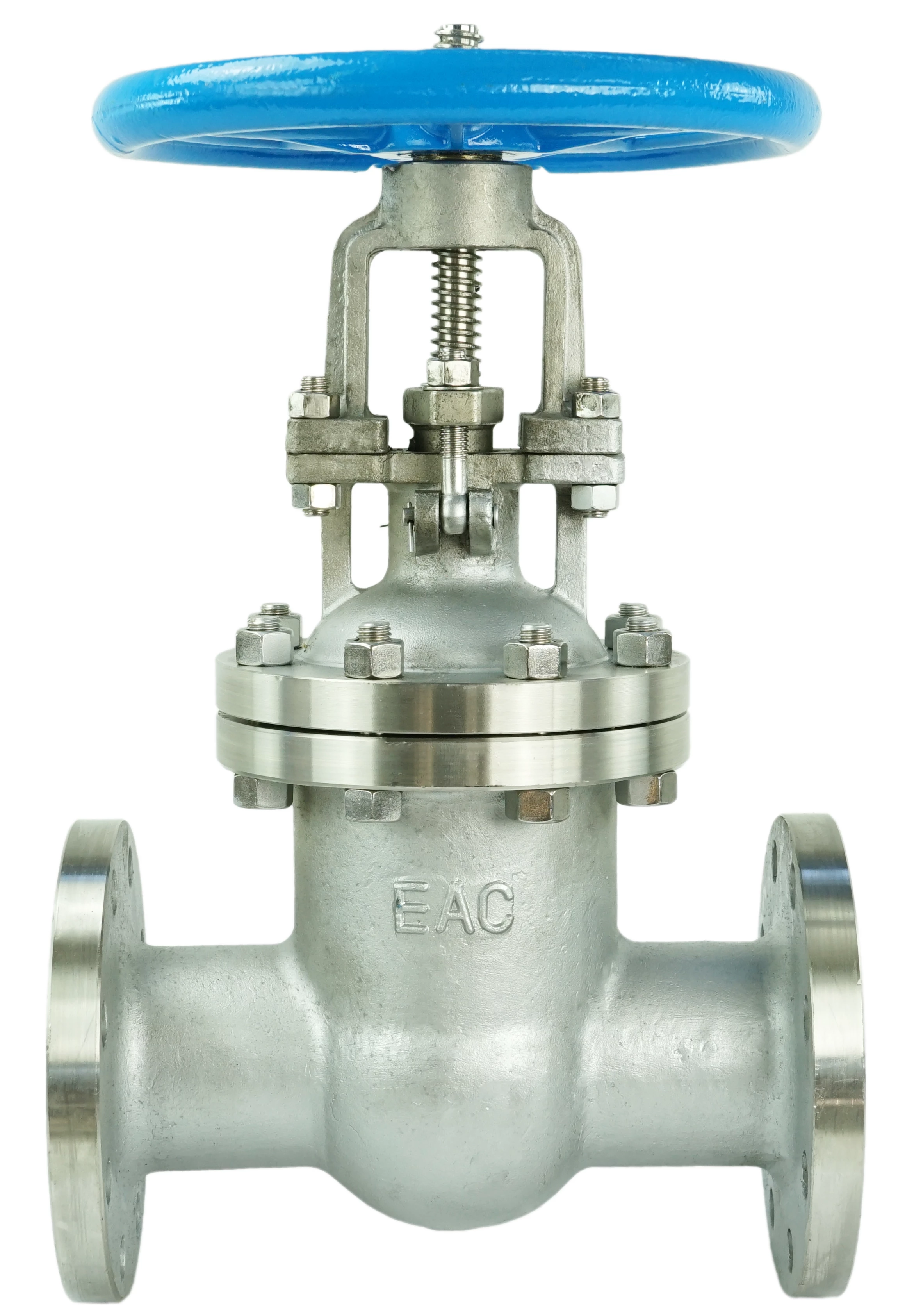

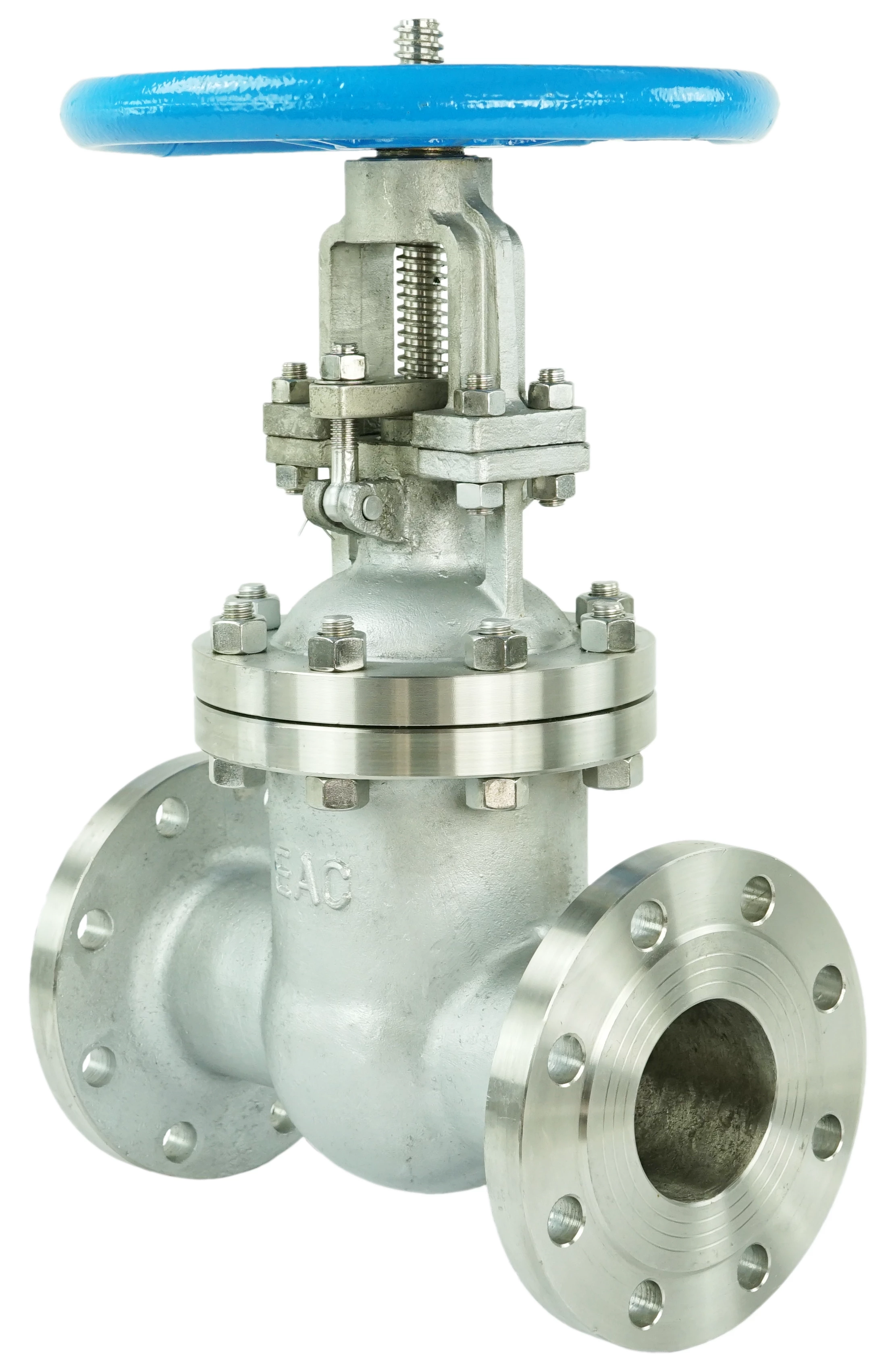

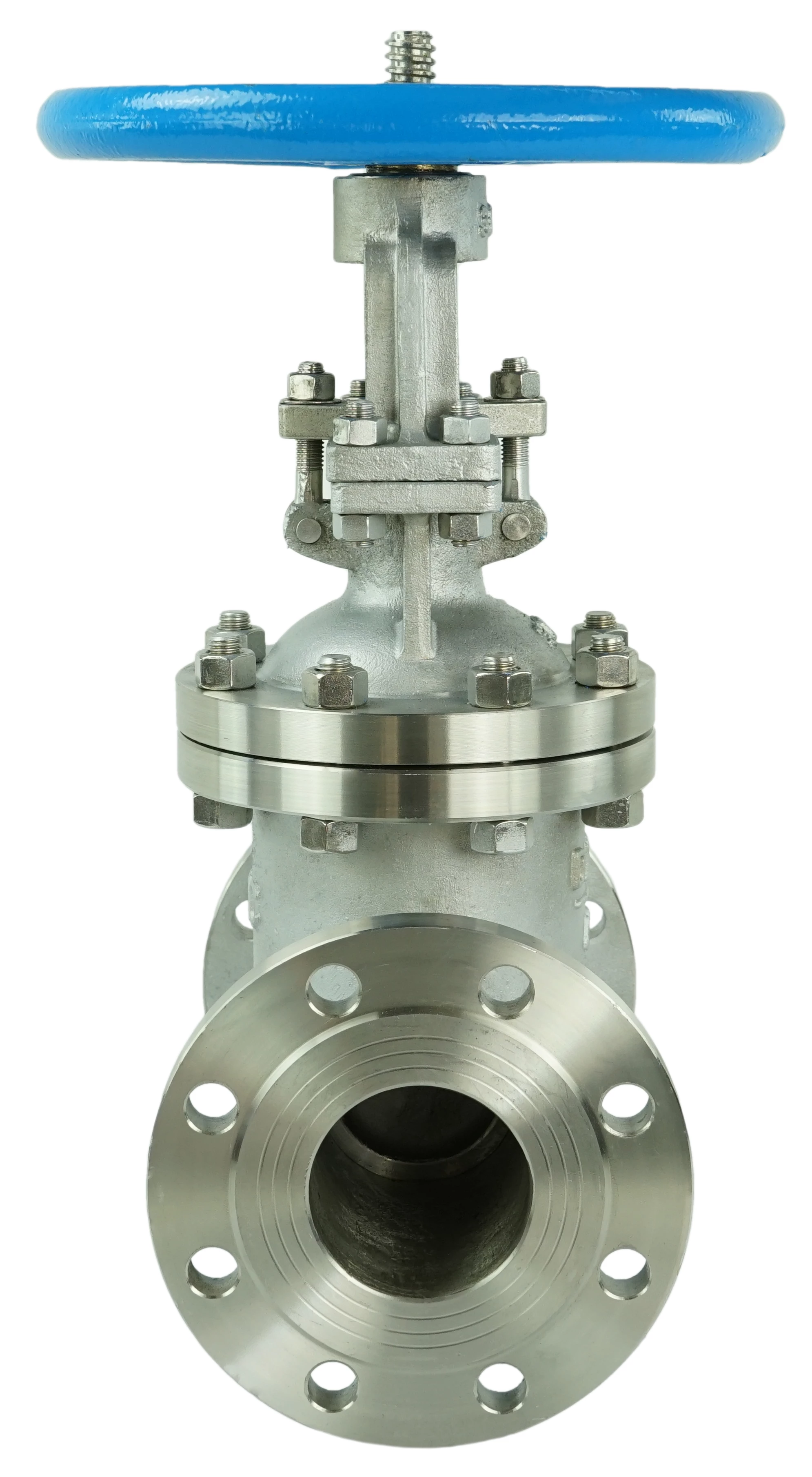

Задвижка клиновая 30нж15нж DN.ru GVWR3131M-2W-F-S Ду80 Ру40 фланцевая, корпус - нержавеющая сталь 304, материал клина - нержавеющая сталь 304, уплотнение - металл, со штурвалом GAIR

Задвижка клиновая предназначена для установки на трубопроводе в качестве запорного устройства в системах водоснабжения и химической промышленности. Клин, соединенный со шпинделем, опускается или поднимается в зависимости от направления вращения штурвала, закрывая или открывая проходное сечение корпуса задвижки. Параметры задвижки клиновой 30нж15нж DN.ru GVWR3131M-2W-F-S Ду80 Ру40: Тип задвижки - Клиновая Диаметр номинальный DN - 80 мм Давление условное PN - 40 бар Таблица фигур - 30нж15нж Строительная длина - 280 мм Конструкция шпинделя - выдвижной Клин - необрезиненный Тип управления - ручной Управление - ручное/штурвал/маховик Тип присоединения - Фланцевый Способ монтажа - вертикальный, горизонтальный Крутящий момент - 100 Нм Температура рабочей среды - от -29℃ до 425℃ Класс герметичности по ГОСТ 9544-2015 - "A" Класс материала корпуса - нержавеющая сталь Материал корпуса - Нержавеющая сталь AISI/SS 304/08Х18Н10 Материал запорного органа (клина) - Нержавеющая сталь AISI/SS 304/08Х18Н10 Тип уплотнения - Металл Шток - выдвижной Количество болтовых отверстий на одном фланце - 8 шт Диаметр болтовых отверстий на одном фланце - 18 мм Страна производитель - Россия Среда - вода, пар, нефтепродукты, газообразные среды Применение - водоснабжение, теплоснабжение Срок службы - 15 лет Вес - 31 кг Задвижка клиновая 30нж15нж DN.ru GVWR3131M-2W-F-S Ду80 Ру40 фланцевая, корпус - нержавеющая сталь 304, материал клина - нержавеющая сталь 304, уплотнение - металл, со штурвалом GAIR Габаритные и установочные размеры задвижки клиновой 30нж15нж DN.ru GVWR3131M-2W-F-S Ду80 Ру40: L - 280 мм D - 200 мм D1 - 160 мм D2 - 138 мм b - 24 мм f - 3 мм z-d - 8-18 мм Эскиз задвижки клиновой 30нж15нж DN.ru GVWR3131M-2W-F-S Ду80 Ру40 Материалы задвижки клиновой 30нж15нж DN.ru GVWR3131M-2W-F-S Ду80 Ру40: № п/п Наименование детали Материал 1 Корпус нержавеющая сталь AISI 304 (аналог 08Х18Н10) 2 Седловое уплотнение нержавеющая сталь AISI 304 (аналог 08Х18Н10) 3 Клин нержавеющая сталь AISI 304 (аналог 08Х18Н10) 4 Шпиндель нержавеющая сталь AISI 304 (аналог 08Х18Н10) 5 Прокладка нержавеющая сталь AISI 304 (аналог 08Х18Н10) + терморасширенный графит (ТРГ) 6 Болт нержавеющая сталь AISI 304 (аналог 08Х18Н10) 7 Гайка нержавеющая сталь AISI 304 (аналог 08Х18Н10) 8 Уплотнение втулки нержавеющая сталь AISI 304 (аналог 08Х18Н10) 9 Втулка нержавеющая сталь AISI 304 (аналог 08Х18Н10) 10 Уплотнение шпинделя терморасширенный графит (ТРГ) 11 Сальник нержавеющая сталь AISI 304 (аналог 08Х18Н10) 12 Болт нержавеющая сталь AISI 304 (аналог 08Х18Н10) 13 Скоба нержавеющая сталь AISI 304 (аналог 08Х18Н10) 14 Гайка алюминиевая бронза ZCuAl10Fe3 (аналог БрАЖ9-4) 15 Штурвал чугун KTH300 (аналог СЧ30) Эскиз материалов задвижки клиновой 30нж15нж DN.ru GVWR3131M-2W-F-S Ду80 Ру40
