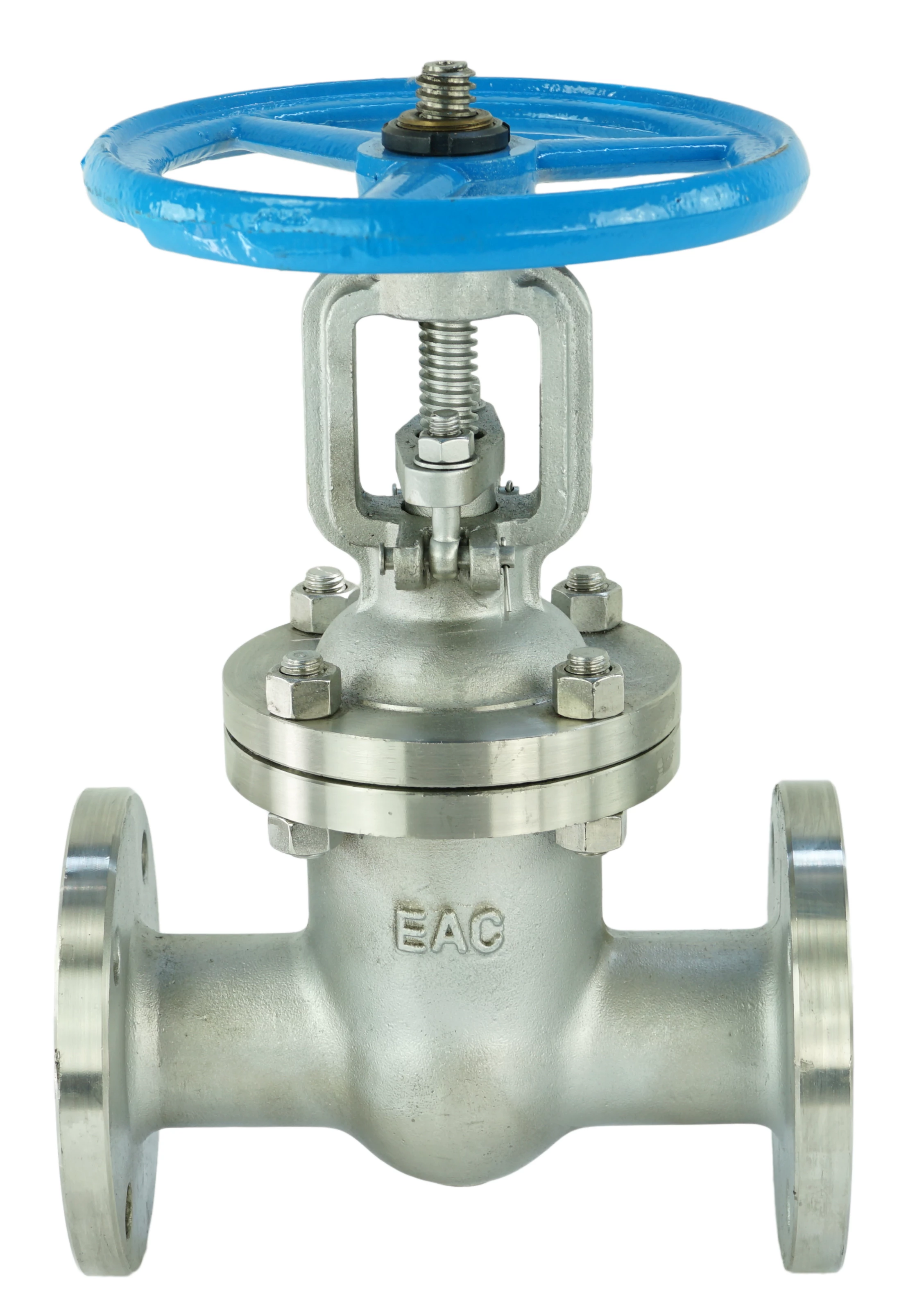

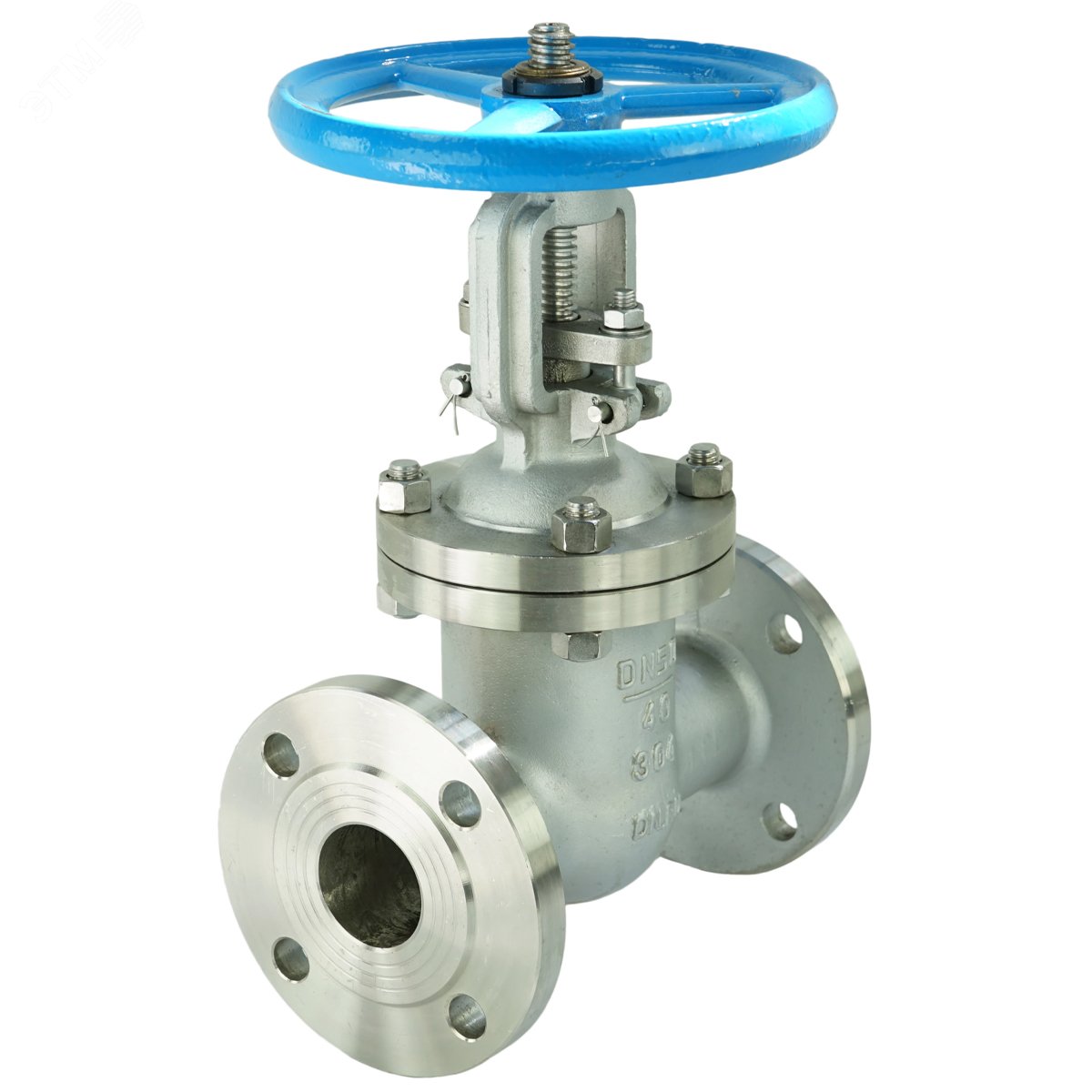

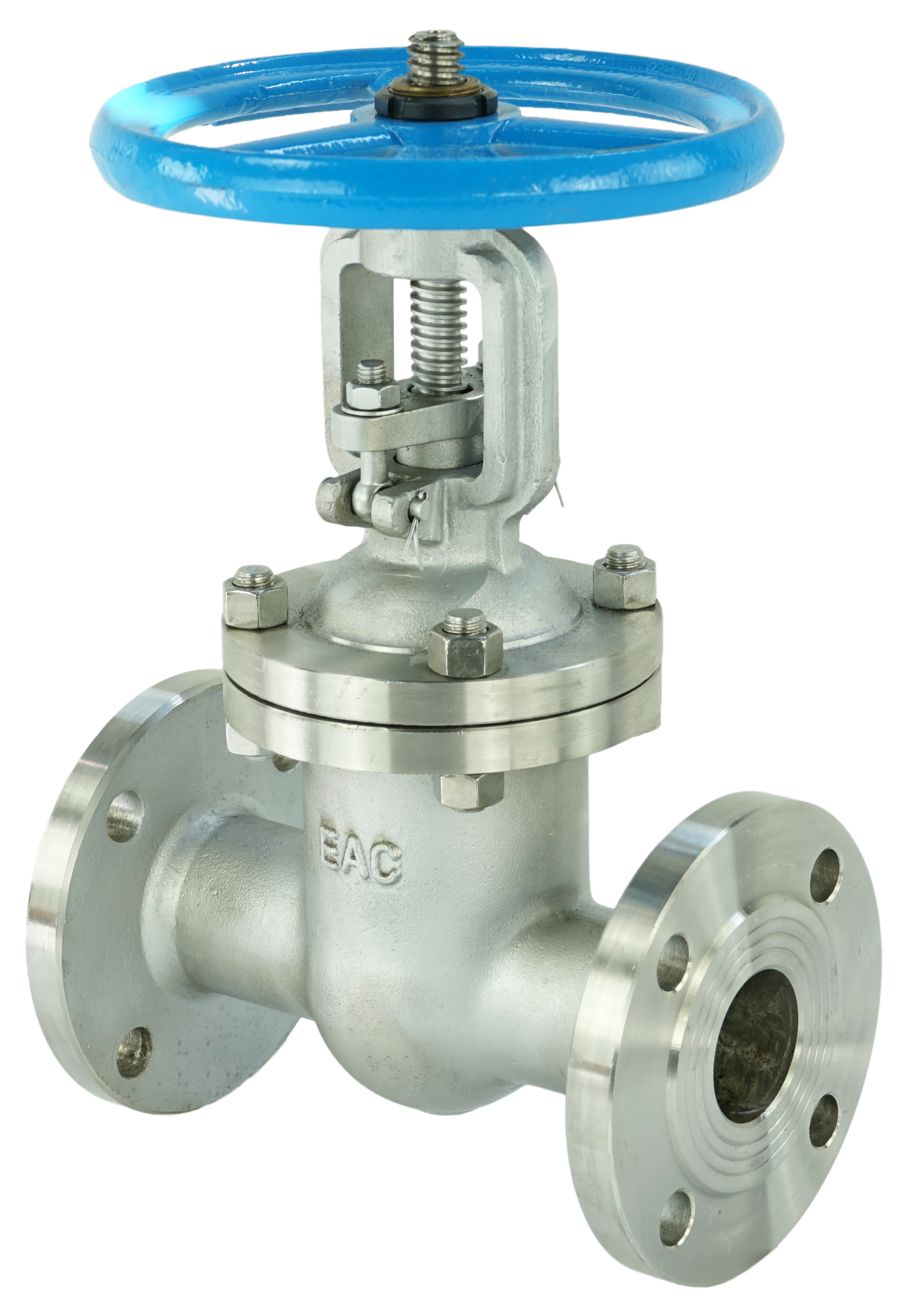

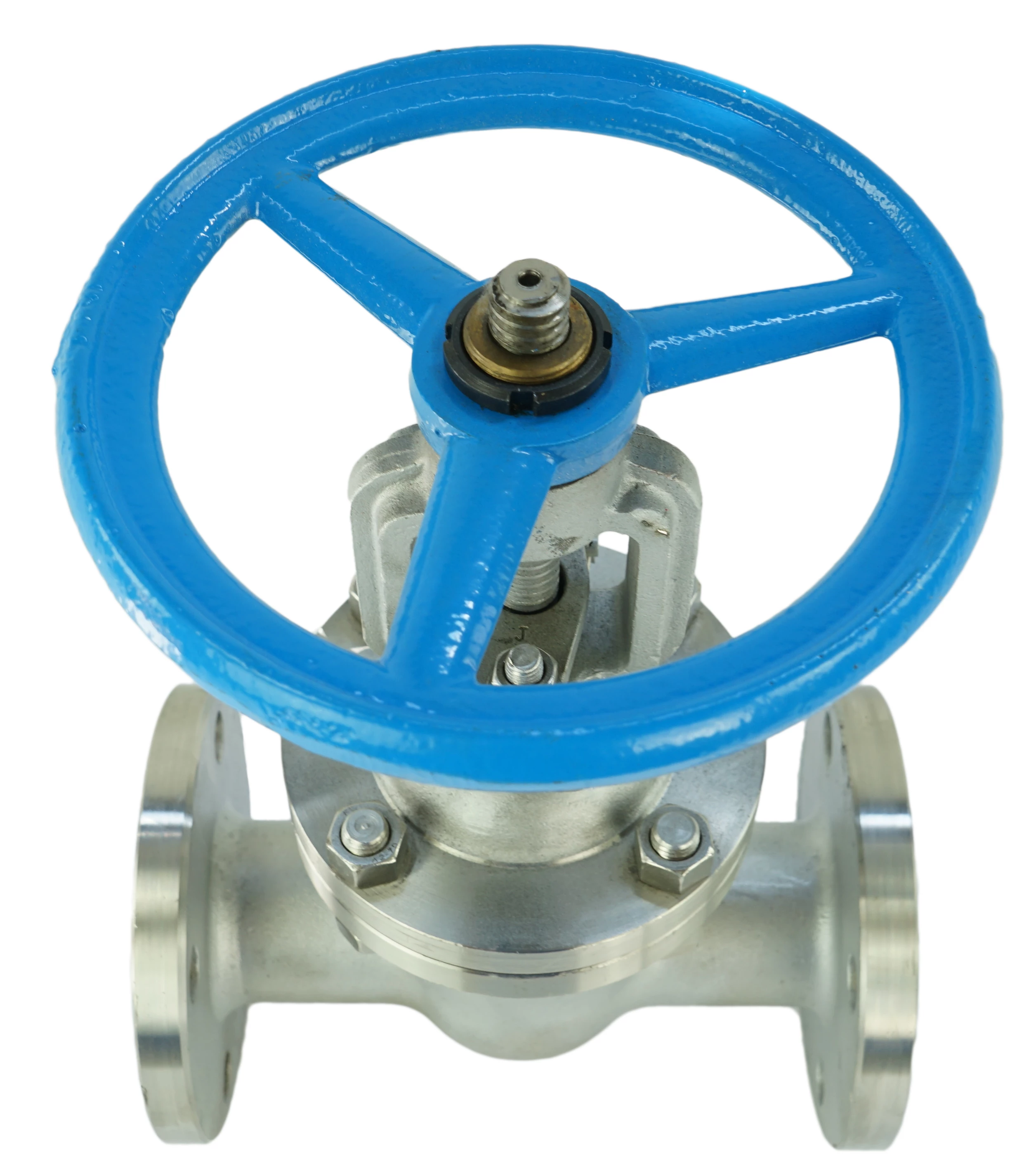

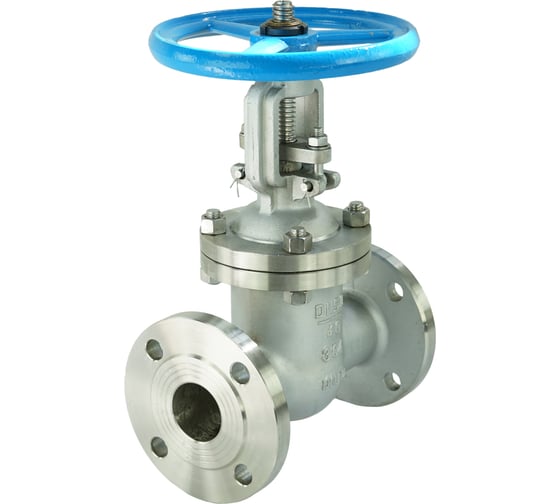

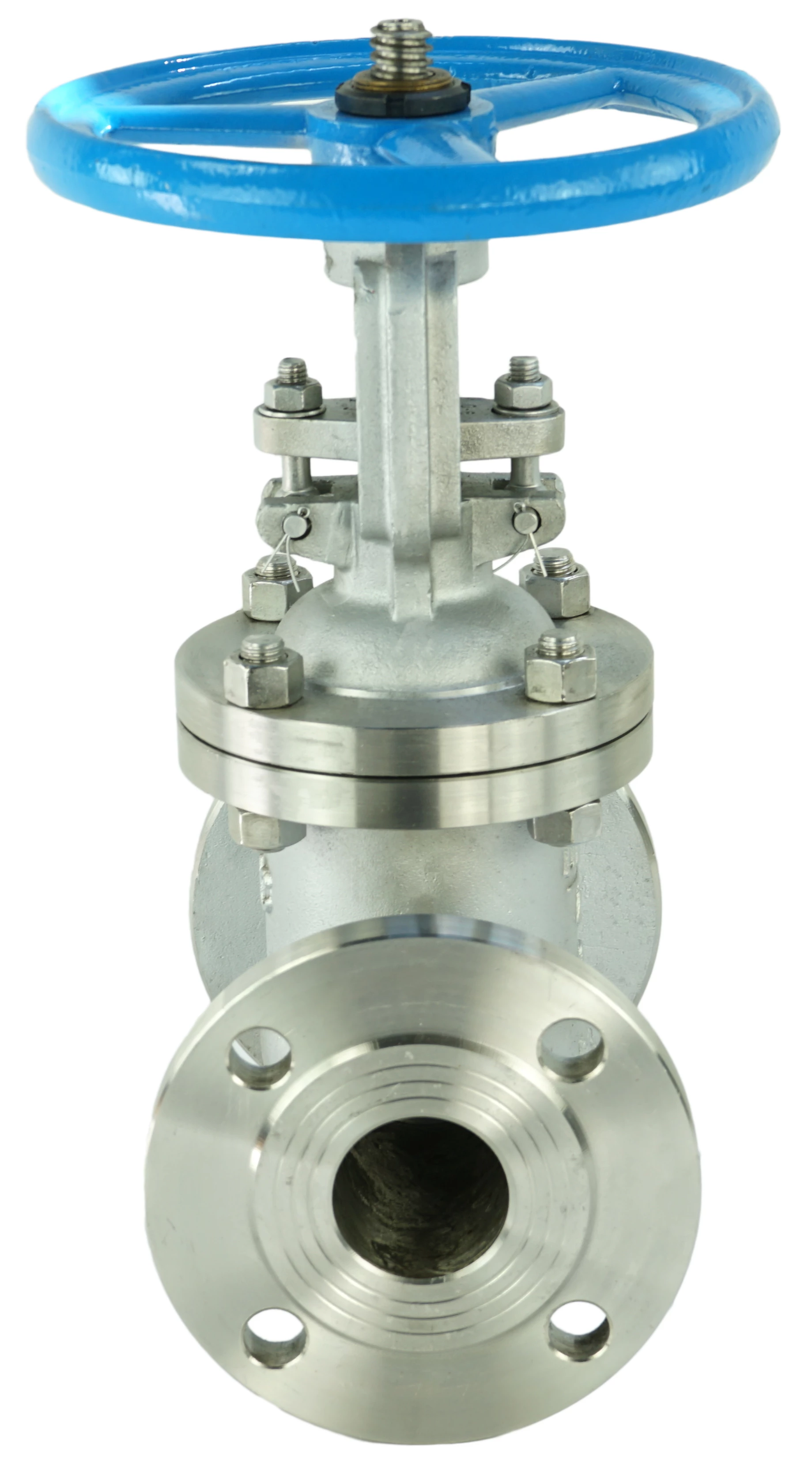

Задвижка клиновая 30нж15нж DN.ru GVWR3131M-2W-F-S Ду50 Ру40 фланцевая, корпус - нержавеющая сталь 304, материал клина - нержавеющая сталь 304, уплотнение - металл, со штурвалом GAIR

Задвижка клиновая предназначена для установки на трубопроводе в качестве запорного устройства в системах водоснабжения и химической промышленности.Принцип работы: Клин, соединенный со шпинделем, опускается или поднимается в зависимости от направления вращения штурвала, закрывая или открывая проходное сечение корпуса задвижки. Технические характеристики задвижки клиновой 30нж15нж DN.ru GVWR3131M-2W-F-S Ду50 Ру40: Тип задвижки - Клиновая Клин - необрезиненный Модель арматуры - 30нж15нж Уплотнение - Металл Диаметр - 50 мм Давление номинальное - 40 бар Среда - вода, пар, нефтепродукты, газообразные среды Температура рабочей среды - от -29 до +425°C Применение - водоснабжение, теплоснабжение Тип присоединения - Фланцевый Управление - ручное/штурвал/маховик Класс герметичности - A Крутящий момент - 60 Нм Количество оборотов штурвала для открытия/закрытия задвижки - 15 Средний ресурс - 3000 циклов закрытие/открытие Срок службы - 15 лет Гарантия - 1 г. Страна производитель - Россия Вес - 12 кг Задвижка клиновая 30нж15нж DN.ru GVWR3131M-2W-F-S Ду50 Ру40 фланцевая, корпус - нержавеющая сталь 304, материал клина - нержавеющая сталь 304, уплотнение - металл, со штурвалом GAIR Габаритные и установочные размеры задвижки клиновой 30нж15нж DN.ru GVWR3131M-2W-F-S Ду50 Ру40: DN - 50 мм L - 250 мм D - 160 мм D1 - 125 мм D2 - 102 мм b - 20 мм f - 3 мм z-d - 4-18 мм Эскиз габаритов задвижки клиновой 30нж15нж DN.ru GVWR3131M-2W-F-S Ду50 Ру40 Материалы деталей задвижки клиновой 30нж15нж DN.ru GVWR3131M-2W-F-S Ду50 Ру40: № п/п Наименование детали Материал 1 Корпус нержавеющая сталь AISI 304 (аналог 08Х18Н10) 2 Седловое уплотнение нержавеющая сталь AISI 304 (аналог 08Х18Н10) 3 Клин нержавеющая сталь AISI 304 (аналог 08Х18Н10) 4 Шпиндель нержавеющая сталь AISI 304 (аналог 08Х18Н10) 5 Прокладка нержавеющая сталь AISI 304 (аналог 08Х18Н10) + терморасширенный графит (ТРГ) 6 Болт нержавеющая сталь AISI 304 (аналог 08Х18Н10) 7 Гайка нержавеющая сталь AISI 304 (аналог 08Х18Н10) 8 Уплотнение втулки нержавеющая сталь AISI 304 (аналог 08Х18Н10) 9 Втулка нержавеющая сталь AISI 304 (аналог 08Х18Н10) 10 Уплотнение шпинделя терморасширенный графит (ТРГ) 11 Сальник нержавеющая сталь AISI 304 (аналог 08Х18Н10) 12 Болт нержавеющая сталь AISI 304 (аналог 08Х18Н10) 13 Скоба нержавеющая сталь AISI 304 (аналог 08Х18Н10) 14 Гайка алюминиевая бронза ZCuAl10Fe3 (аналог БрАЖ9-4) 15 Штурвал чугун KTH300 (аналог СЧ30) Эскиз материалов задвижки клиновой 30нж15нж DN.ru GVWR3131M-2W-F-S Ду50 Ру40
