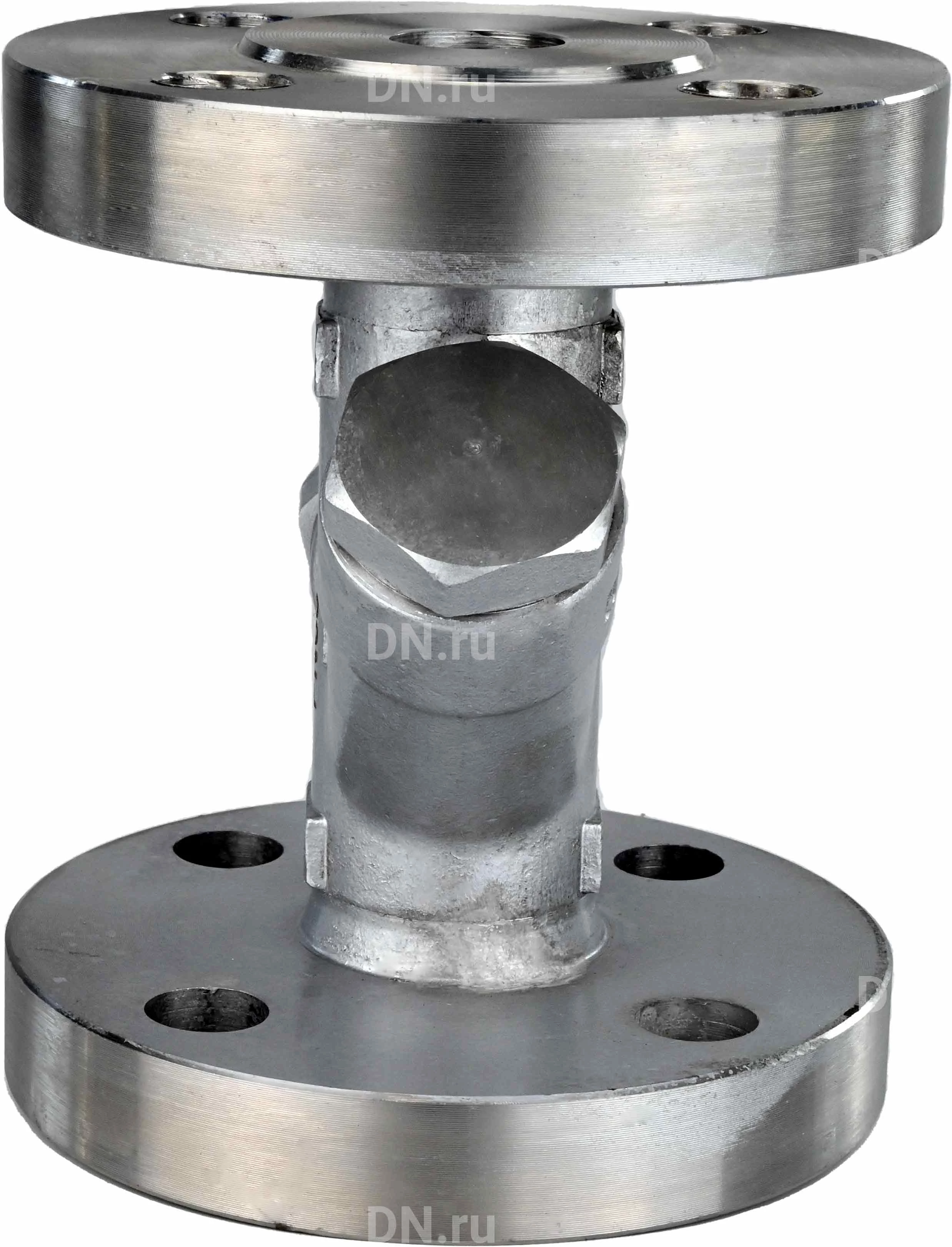

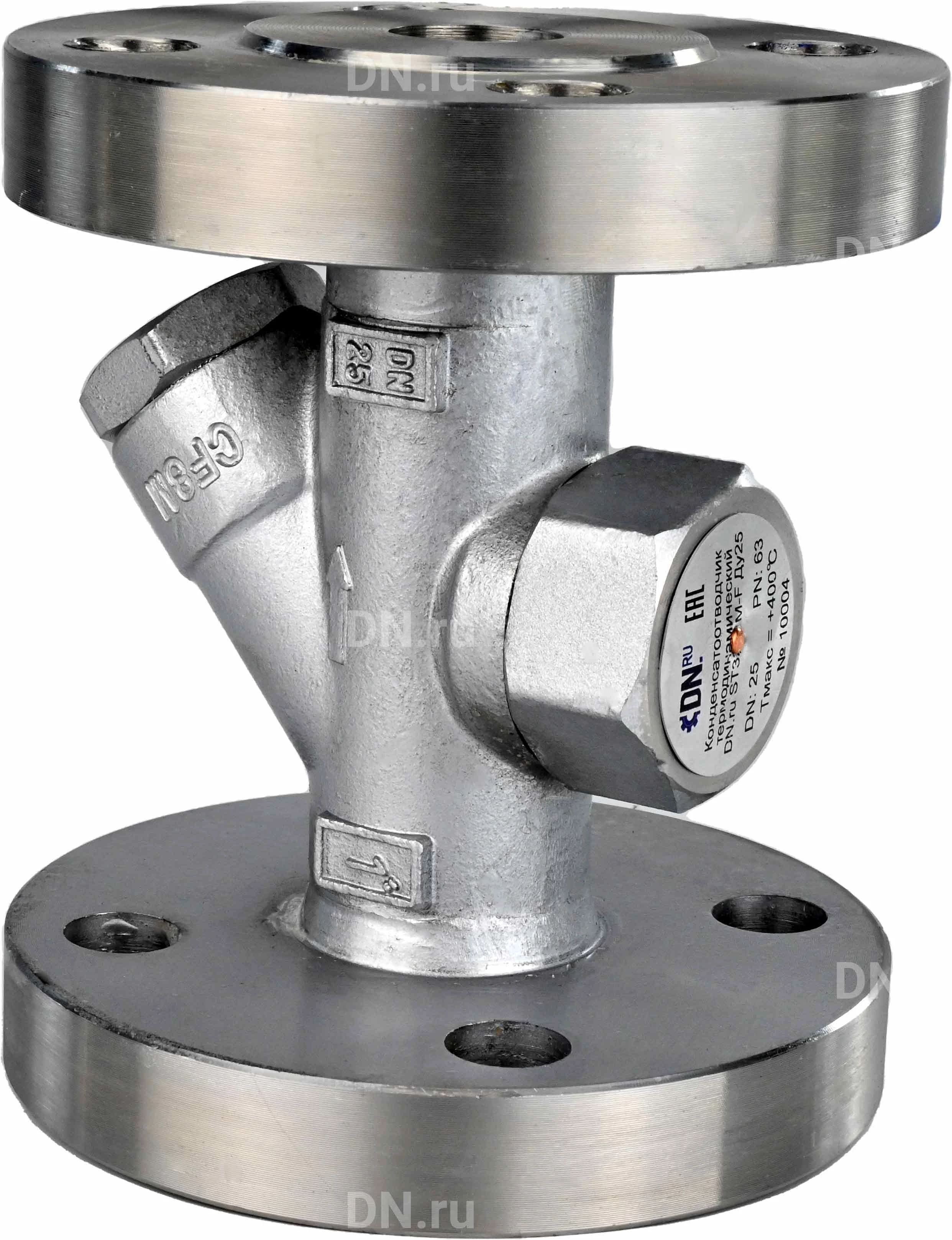

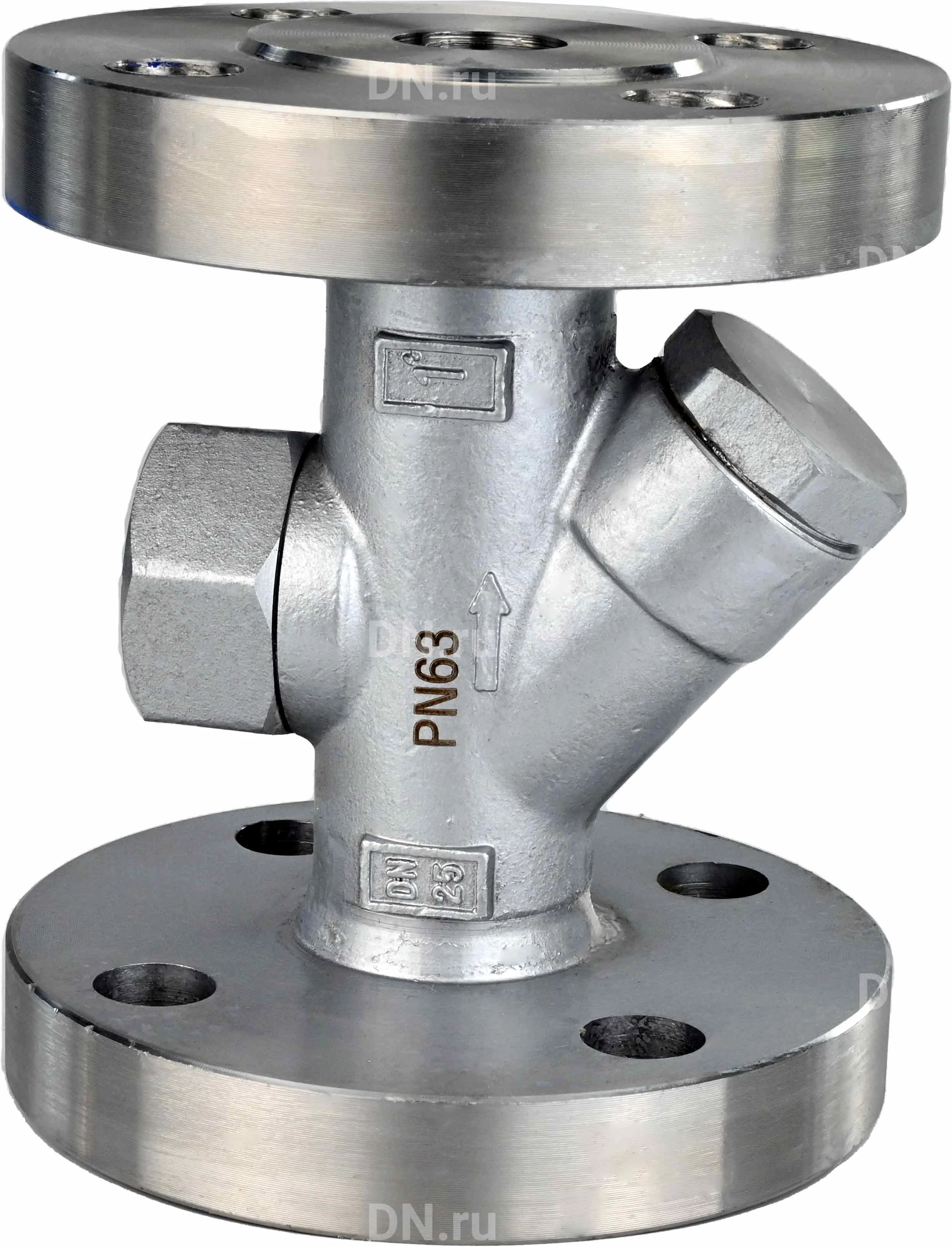

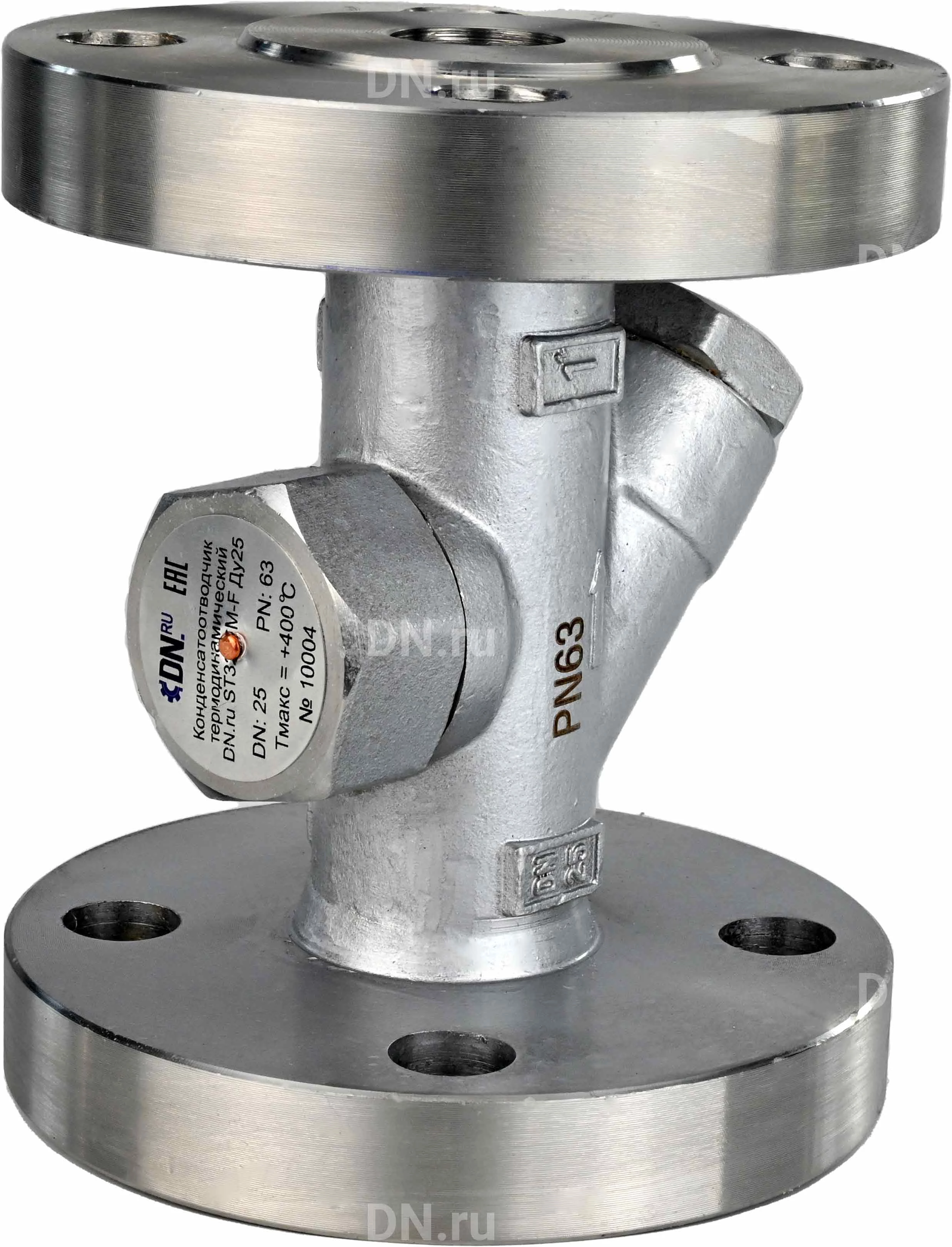

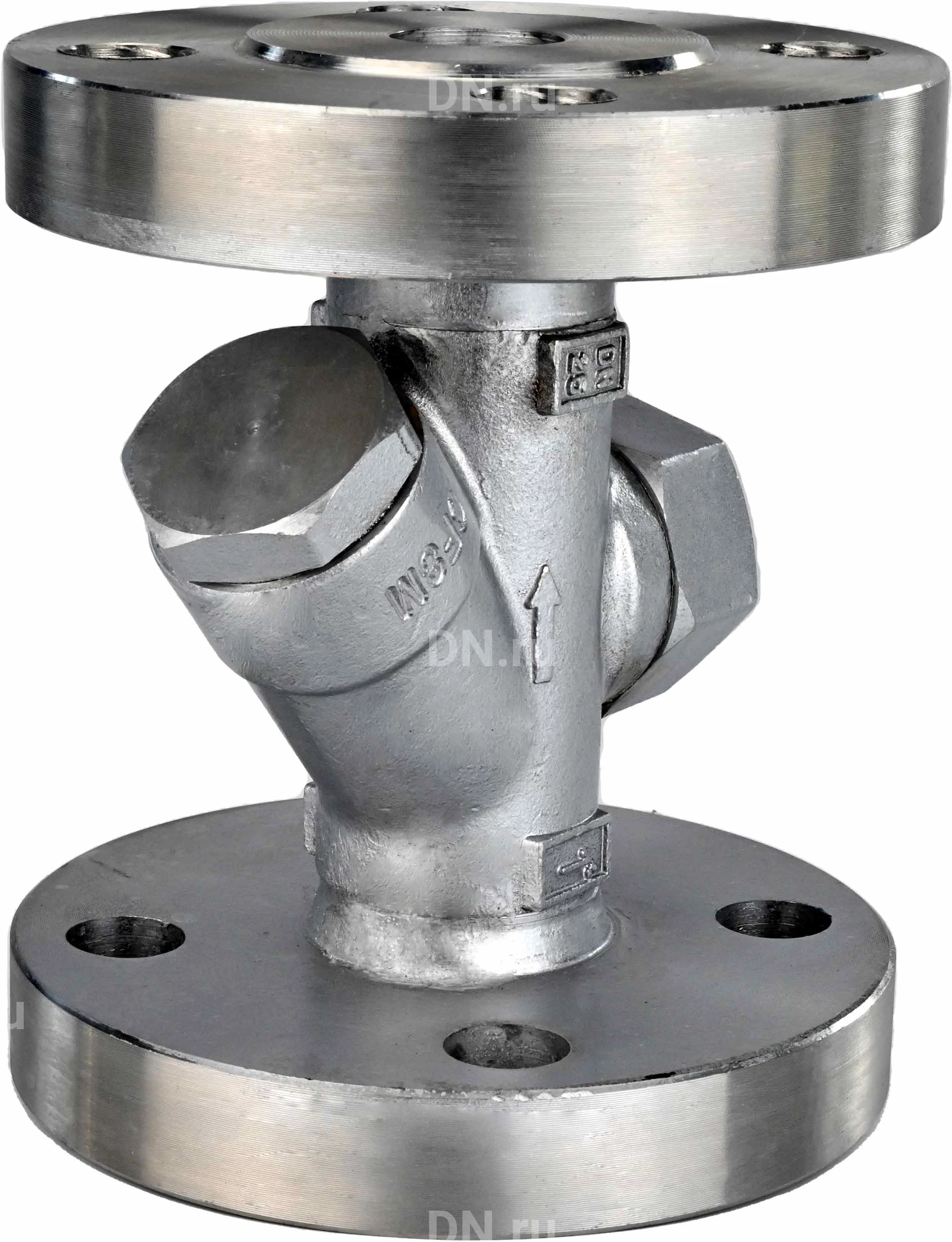

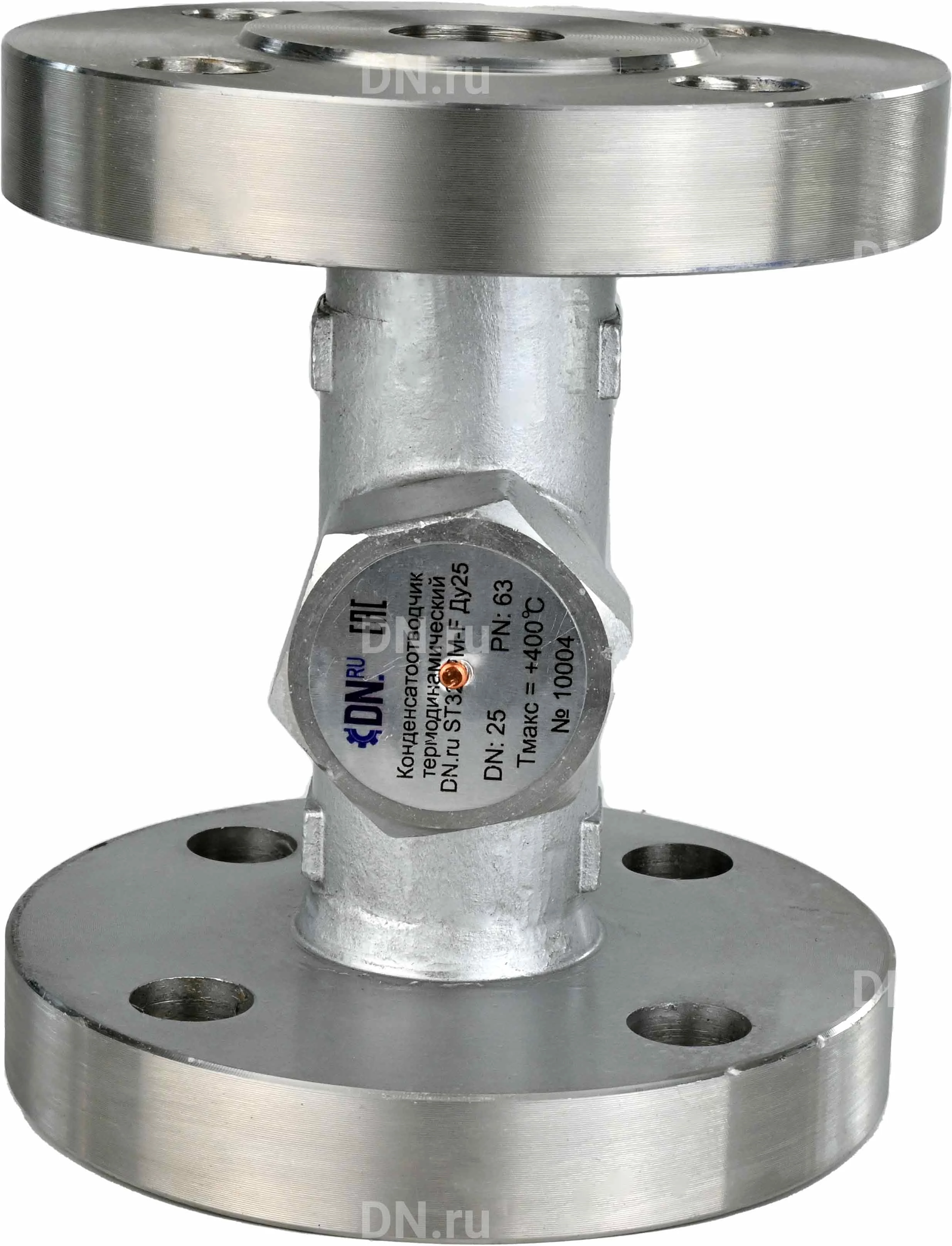

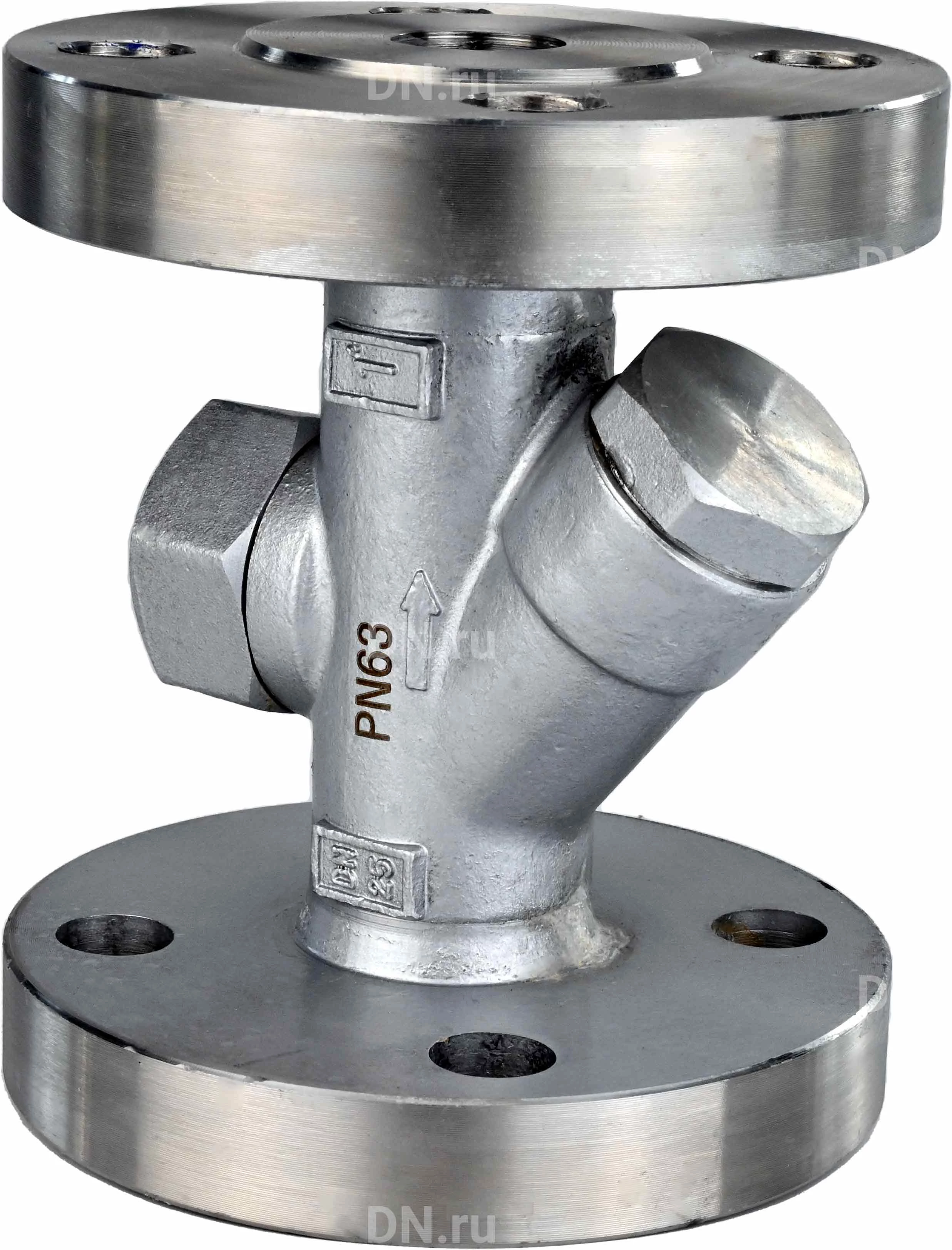

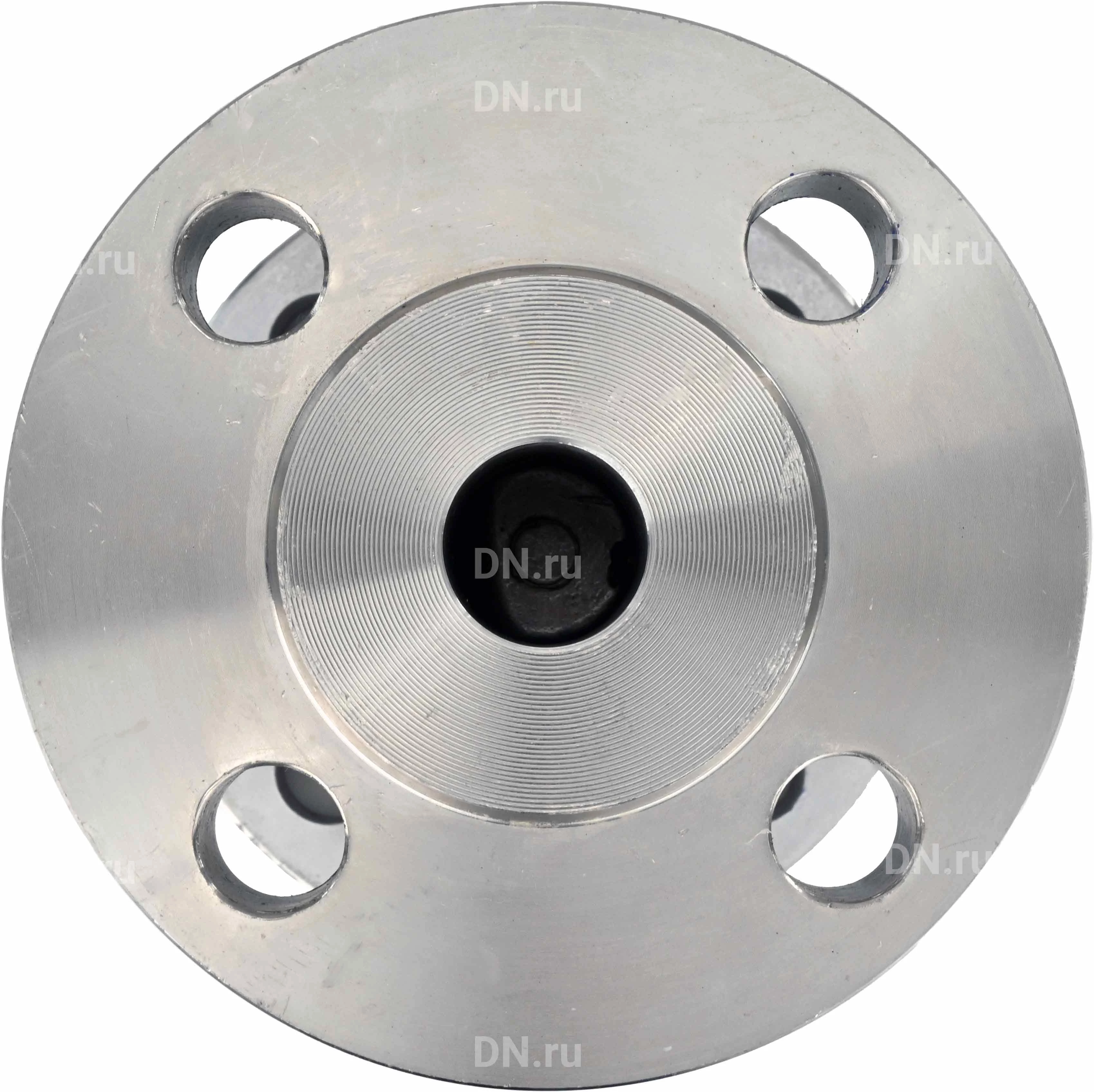

Конденсатоотводчик термодинамический DN.ru ST3232M-F Ду25 Ру63 с фильтром, нержавеющая сталь, фланцевый

Конденсатоотводчик предназначен для выпуска из паровой системы конденсата, воздуха и других неконденсируемых газов, а также для задержки пара до его полной конденсации.Принцип действия основан на разнице скоростей пара и конденсата. При прохождении конденсата из-за низкой скорости диск поднимается и пропускает конденсат. При поступлении пара в термодинамический конденсатоотводчик скорость увеличивается, приводя к падению статического давления, и диск опускается на седло. Пар, находящийся над диском, благодаря большей площади контакта, удерживает диск в закрытом положении. По мере конденсации пара давление над диском падает, и диск снова начинает подниматься, пропуская конденсат. Технические параметры конденсатоотводчика DN.ru ST3232M-F Ду25 Ру63 Давление номинальное - 63 бар Диаметр - 25 мм Тип присоединения - Фланцевый Максимальная температура рабочей среды - 400°С Количество болтовых отверстий на одном фланце - 2 Диаметр болтовых отверстий на одном фланце - 22 мм Среда - пар Применение - теплоснабжение Присоединение к трубопроводу - фланцевое по ГОСТ 33259-2015 Тип конденсатоотводчика - термодинамический Mинимальный перепад давления на конденсатоотводчике для нормальной работы - 0.2 бар Условия эксплуатации - УХЛ 1 по ГОСТ 15150-69 Направление потока рабочей среды - стрелка на корпусе Расположение на трубопроводе - горизонтально Срок службы - 10 лет Гарантия - 1 г. Страна производитель - Россия Вес — 6.8 кг Конденсатоотводчик термодинамический DN.ru ST3232M-F Ду25 Ру63 с фильтром, нержавеющая сталь, фланцевый Размеры и габариты конденсатоотводчика DN.ru ST3232M-F Ду25 Ру63: DN - 25 мм L - 160 мм H - 115 мм H1 - 67 мм D - 140 мм D1 - 100 мм d - 68 мм f - 2 мм b - 22 мм N–Ød - 4-Ø18 Эскиз конденсатоотводчика DN.ru ST3232M-F Ду25 Ру63 Таблица деталей и материалов конденсатоотводчика DN.ru ST3232M-F Ду25 Ру63: № п/п Наименование детали Материал 1 Корпус нержавеющая сталь AISI 316 2 Прокладка PTFE 3 Фильтр нержавеющая сталь AISI 316 4 Заглушка нержавеющая сталь AISI 316 5 Прокладка PTFE 6 Диск нержавеющая сталь AISI 316 7 Крышка нержавеющая сталь AISI 316 Эскиз деталей и материалов конденсатоотводчика DN.ru ST3232M-F Ду25 Ру63
