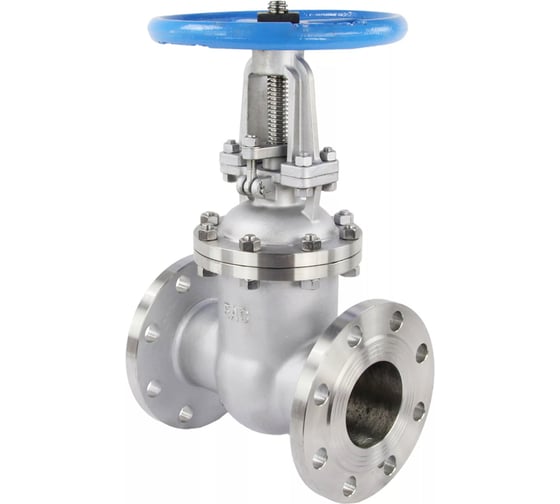

Задвижка клиновая 30нж64нж DN.ru GVWR3131M-2W-F-S Ду150 Ру25 двусторонняя, фланцевая, клин - двухдисковый, шпиндель - выдвижной, корпус - нержавеющая сталь, уплотнение - металл, со штурвалом

Клиновые задвижки стальные изготавливаются с цельным однодисковым клином. Применение жесткого клина в задвижках малых диаметров создает надежную конструкцию с высокой герметичностью запирающего элемента. Присоединительные размеры и размеры уплотнительных поверхностей корпуса: исп.1 ГОСТ 12815-80. Направление подачи среды: с любой стороны магистральных фланцев. Установочное положение на трубопроводе: приводом вверх. Допускается отклонение от вертикали до 90° в любую сторону. Параметры задвижки 30нж64нж GVWR3131M-2W-F-S Ду 150 Тип задвижки - Клиновая Диаметр номинальный DN - 150 мм Давление условное PN - 25 бар Температура рабочей среды - от -40 до + 425 Тип присоединения - Фланцевый Материал корпуса - Сталь CF8 Материал запорного органа - Нержавеющая сталь ASTM A351 CF8M Таблица фигур - 30нж64нж Строительная длина - 350 мм Класс материала корпуса - нержавеющая сталь Управление - ручное/штурвал/маховик Конструкция шпинделя - выдвижной Клин - двухдисковый Тип уплотнения - Металл Вес - 134 кг Страна производитель - Россия Задвижка клиновая 30нж64нж DN.ru GVWR3131M-2W-F-S Ду150 Ру25 двусторонняя, фланцевая, клин - двухдисковый, шпиндель - выдвижной, корпус - нержавеющая сталь, уплотнение - металл, со штурвалом Габаритные и установочные размеры задвижки 30нж64нж GVWR3131M-2W-F-S Ду 150: Dn - 150 мм L - 350 мм D - 300 мм D1 - 250 мм D2 - 211 мм b - 28 мм f - 3 мм z-d - 8 x 26 Эскиз задвижки 30нж64нж GVWR3131M-2W-F-S Ду 150 Материалы деталей задвижки 30нж64нж GVWR3131M-2W-F-S Ду150: № Наименование Материал 1 Корпус нержавеющая сталь CF8/SS 304 (аналог 08Х18Н10) 2 Уплотнение седла нержавеющая сталь AISI 304 (аналог 08Х18Н10) 3 Клин нержавеющая сталь CF8/SS 304 (аналог 08Х18Н10) 4 Шпиндель нержавеющая сталь AISI 304 (аналог 08Х18Н10) 5 Прокладка нержавеющая сталь AISI 304 (аналог 08Х18Н10) + ТРГ 6 Крышка нержавеющая сталь CF8/SS 304 (аналог 08Х18Н10) № Наименование Материал 7, 8 Шпилька, Гайка нержавеющая сталь SS 201 (аналог 12Х15Г9НД) 9 Уплотнение шпинделя ТРГ 10 Сальник нержавеющая сталь SS 201 (аналог 12Х15Г9НД) 11 Втулка нержавеющая сталь CF8/SS 304 (аналог 08Х18Н10) 12 Шайба алюминиевая бронза ZCuAl10Fe3 (аналог БрАЖ9-4) 13 Маховик ковкий чугун KTH330-08 (аналог КЧ33-8)
