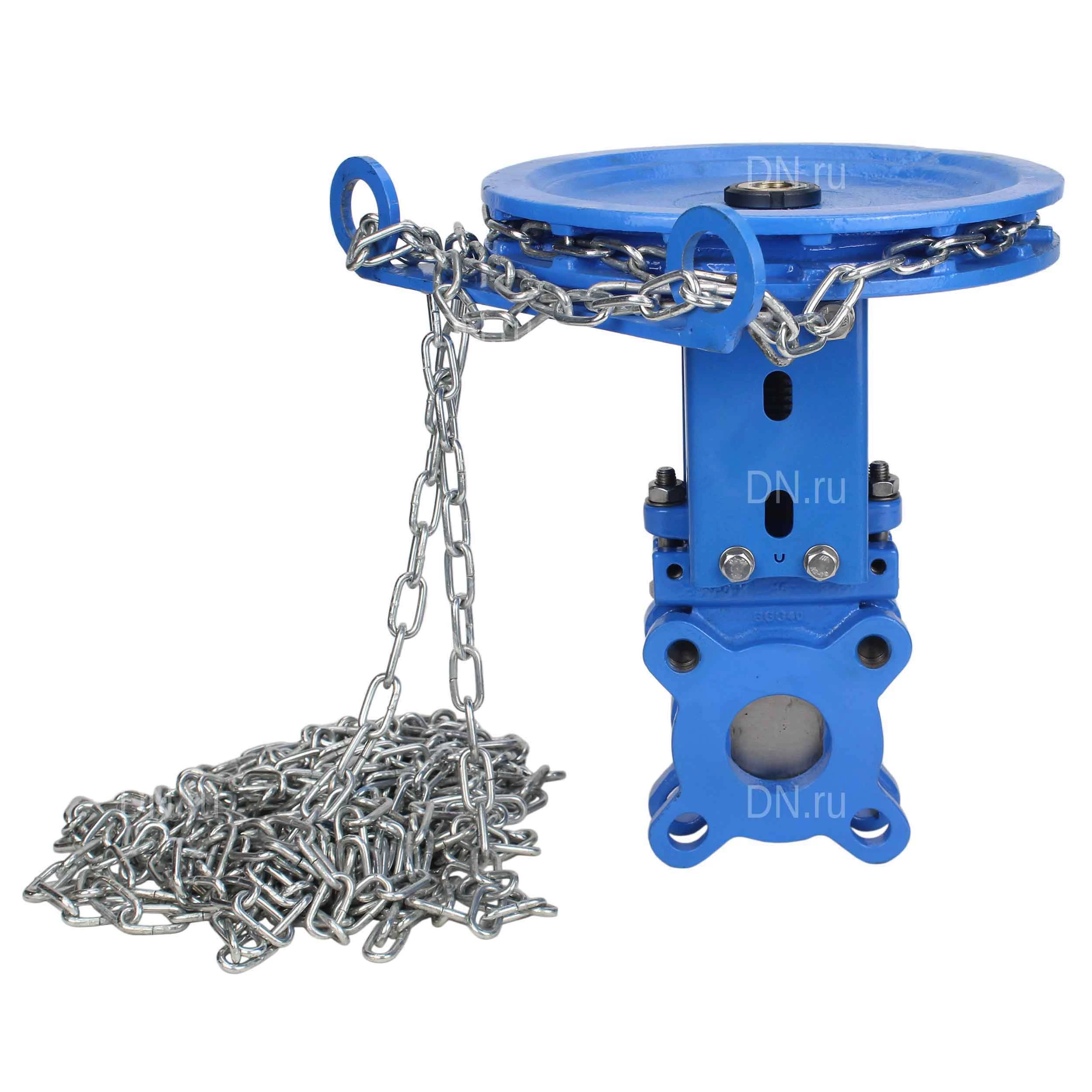

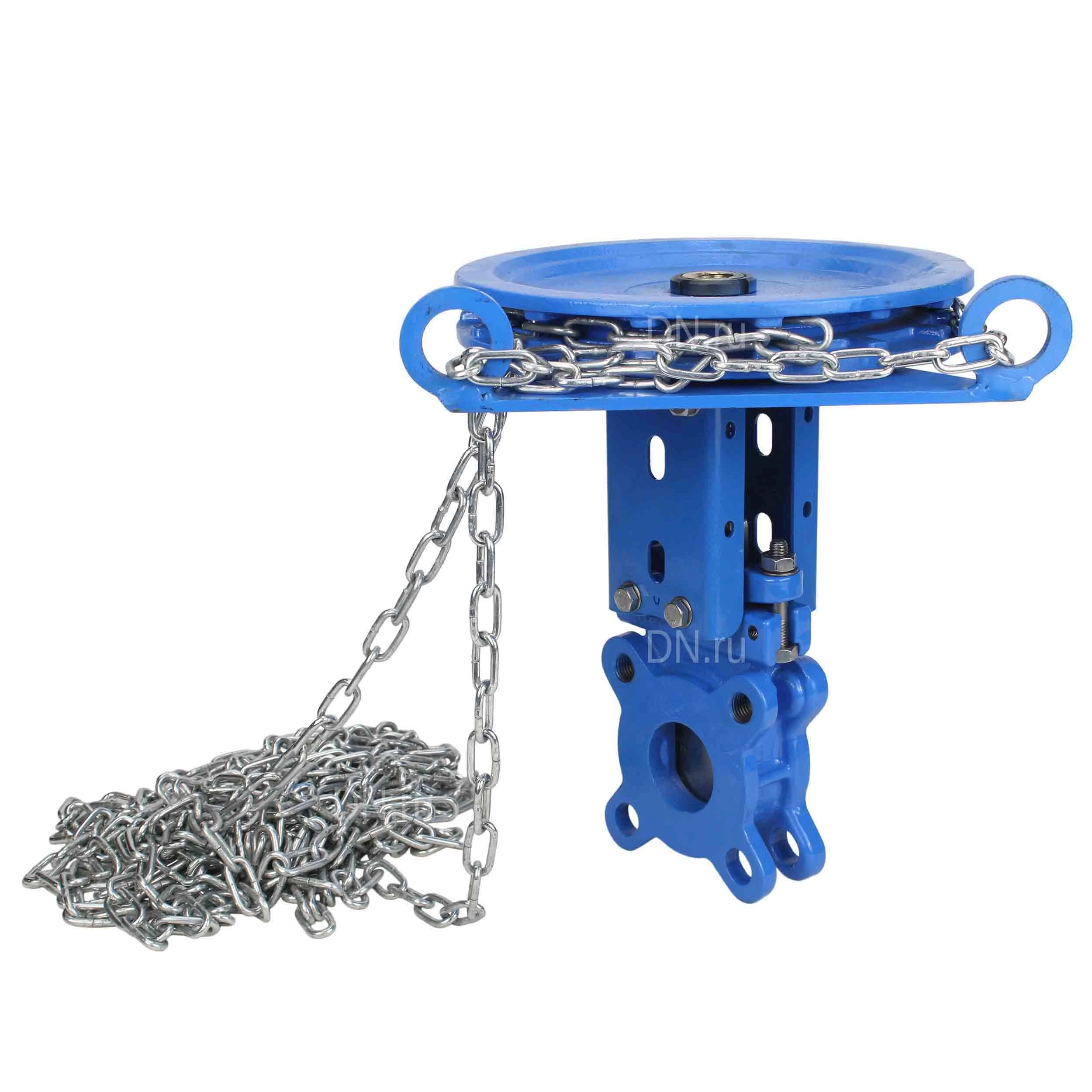

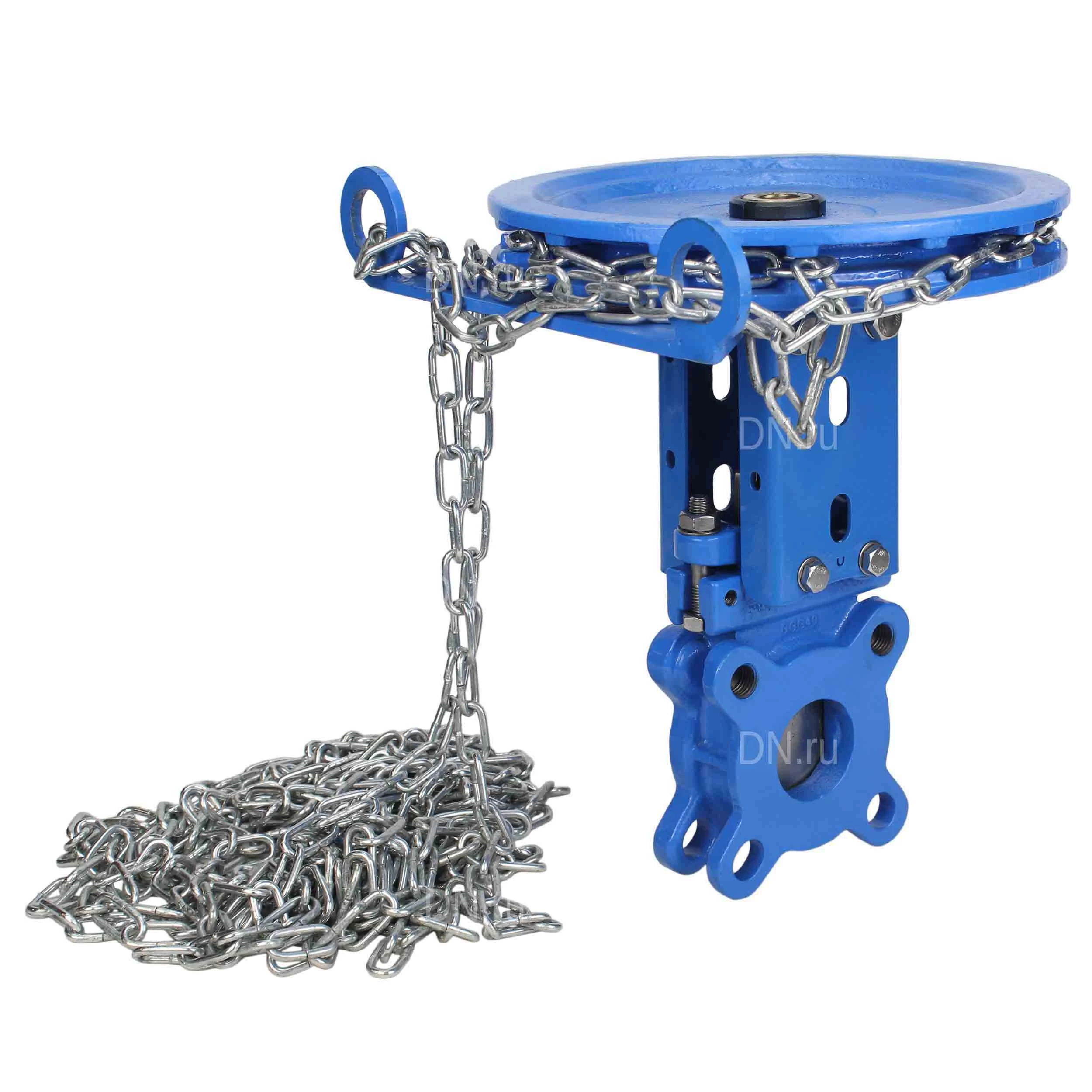

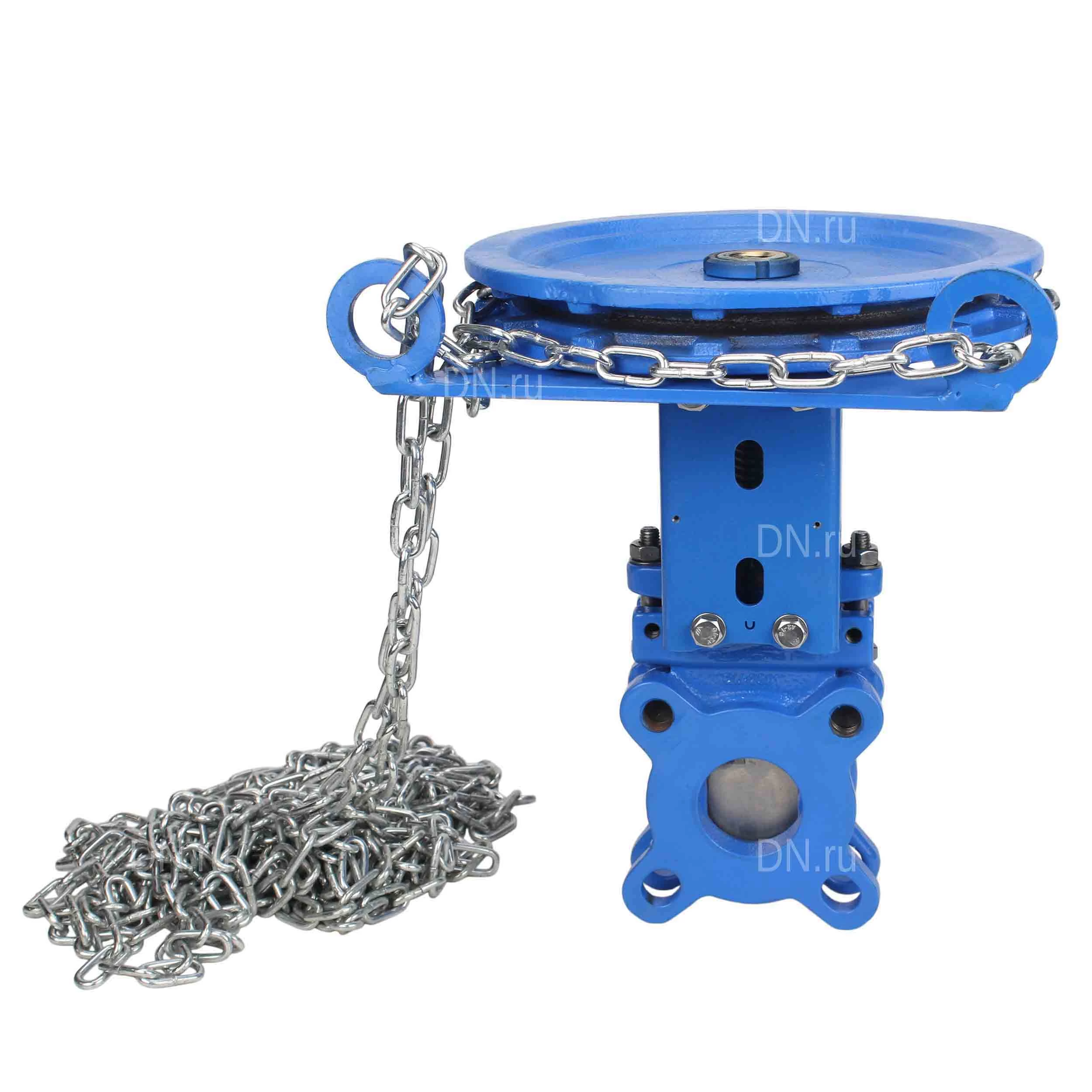

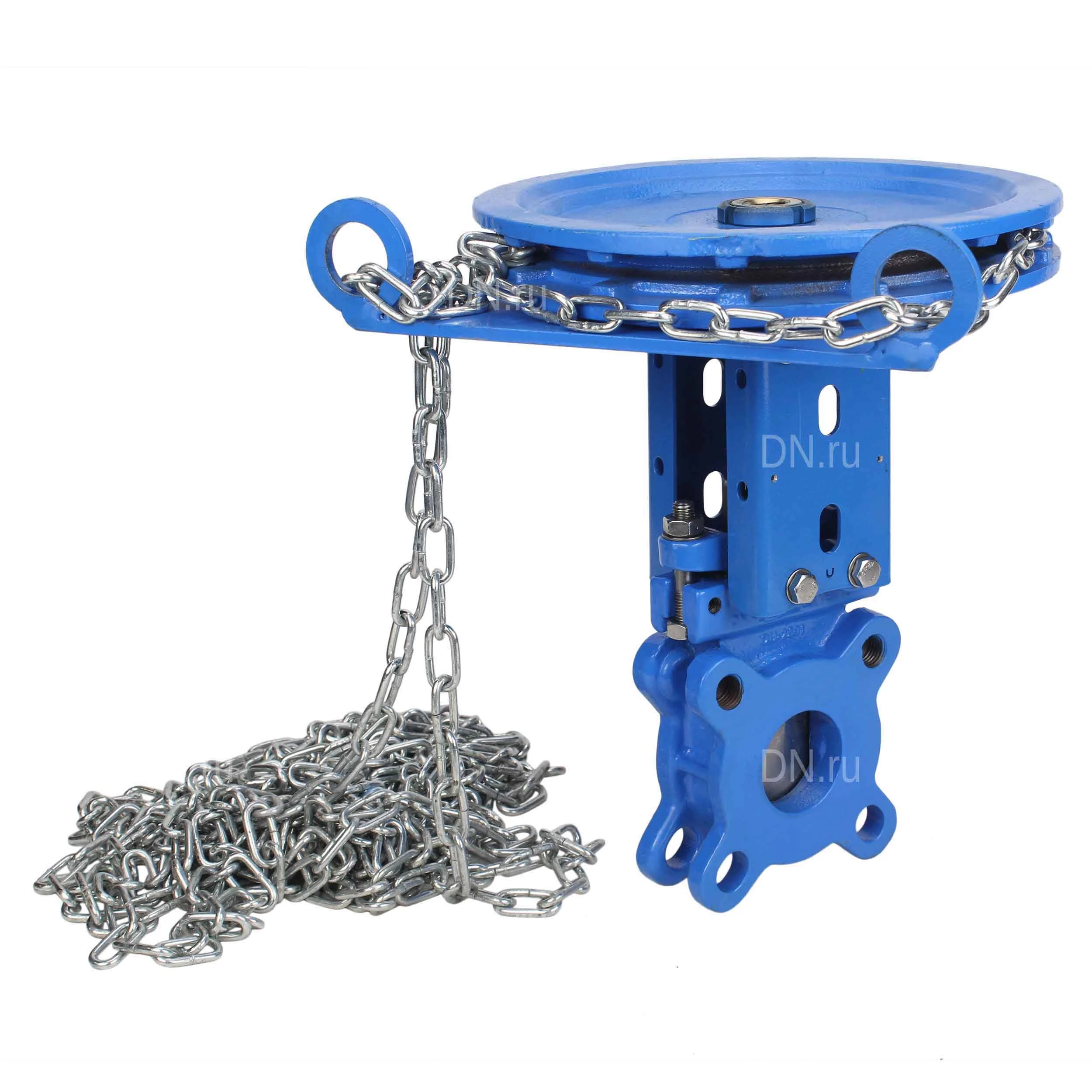

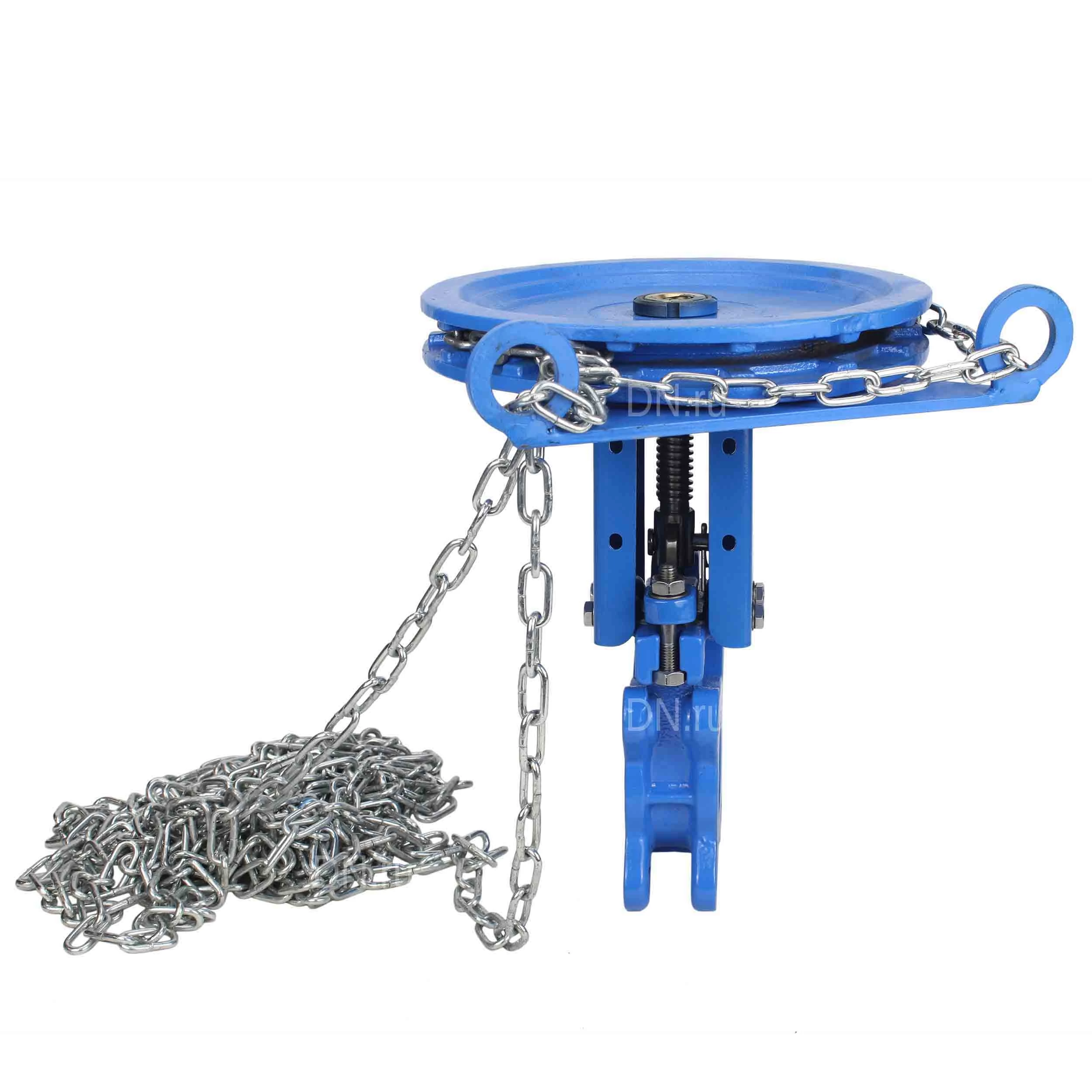

Задвижка шиберная DN.ru Ду50 Ру16, корпус - чугун GGG40, шибер - сталь нержавеющая 304, уплотнение - NBR, межфланцевая, управление - штурвал с цепью (GVKR1331N-2W-Fb-CC)

Задвижка шиберная предназначена для полного перекрытия или регулирования потока рабочей среды в системах водоснабжения (кроме систем питьевого водопровода) и промышленных трубопроводах. Принцип работы шиберной задвижки заключается в перемещении шибера (ножа) перпендикулярно потоку среды. При полном перекрытии диаметра условного прохода трубопровода происходит остановка потока, при частичном — регулировка. Герметичность шиберной задвижки в закрытом состоянии обеспечивается прижатием шибера к уплотнению под воздействием давления рабочей среды. Конструкция с цепным приводом обеспечивает удобство в управлении, что упрощает процесс открытия и закрытия задвижки в некомфортных для человека условиях (низкая/высокая температура, запыленность и т.п.) или в труднодоступных местах. Общие параметры задвижки шиберной DN.ru GVKR1331N-2W-Fb-CC Ду50 Ру16: Тип задвижки - Шиберная Диаметр номинальный DN - 50 мм Давление номинальное PN - 10/16 бар Максимальное рабочее давление Рр - 16 бар Температура рабочей среды - от -30°C до + 100°C Тип присоединения - межфланцевый Класс герметичности по ГОСТ 9544-2015 - "A" Климатическое исполнение - УХЛ 3.1, 4, 4.1, 4.2, 5 по ГОСТ 15150-69 Материал корпуса - Высокопрочный чугун GGG40/ВЧ40/EN-GJS-400-15 Материал запорного органа - Нержавеющая сталь AISI/SS 304/08Х18Н10 Строительная длина - 48 мм Класс материала корпуса - чугун Управление - ручной Конструкция шпинделя - выдвижной Тип уплотнения - NBR Рабочая среда - вода, щелочи, масла, нефтепродукты, гликоль, животные жиры Средний ресурс, циклов закрытие/открытие - 20 000-50 000 Наличие концевых выключателей - нет Длина цепи - 10 м Вес цепи - 3.5 кг Вес - 6.5 кг Гарантия - 12 мес. Средний срок службы - 10 лет Страна производитель - Россия Задвижка шиберная DN.ru Ду50 Ру16, корпус - чугун GGG40, шибер - сталь нержавеющая 304, уплотнение - NBR, межфланцевая, управление - штурвал с цепью (GVKR1331N-2W-Fb-CC) Габаритные и установочные размеры задвижки шиберной DN.ru GVKR1331N-2W-Fb-CC Ду50 Ру16: DN - 50 мм L - 48 мм D - 165 мм D1 - 125 мм D2 - 99 мм D0 - 250 мм H1 - 290 мм N-Th - 4-М16 T - 12 мм Ød - 18 мм n - 2 шт H* - 350 мм Эскиз размеров задвижки шиберной DN.ru GVKR1331N-2W-Fb-CC Ду50 Ру16 Размеры звена цепи: L - 23.3 мм H - 15 мм D - 4 мм Эскиз размеров звена цепи Материалы задвижки шиберной DN.ru GVKR1331N-2W-Fb-CC Ду50 Ру16: № Наименование Материал 1 Корпус чугун GGG40 (аналог ВЧ40) 2 Седловое уплотнение NBR 3 Шибер нержавеющая сталь AISI 304 (аналог 08Х18Н10) 4 Уплотнение направляющей PTFE 5 Набивка сальниковая PTFE 6 Втулка сальника углеродистая сталь WCB (аналог 25Л) 7 Штифт сталь 45 8 Зажимной патрон углеродистая сталь WCB (аналог 25Л) 9 Шпиндель нержавеющая сталь 2Cr13 (аналог ст.20Х13) 10 Стойка сталь Q235 (аналог Cт3) 11 Головная часть стойки чугун HT200 (аналог СЧ20) 12 Подшипник сталь GCr15 (аналог ШХ15) 13 Гайка латунь 14 Цепь сталь Q235 (аналог Cт3) оцинкованная Эскиз материалов задвижки шиберной DN.ru GVKR1331N-2W-Fb-CC Ду50 Ру16
