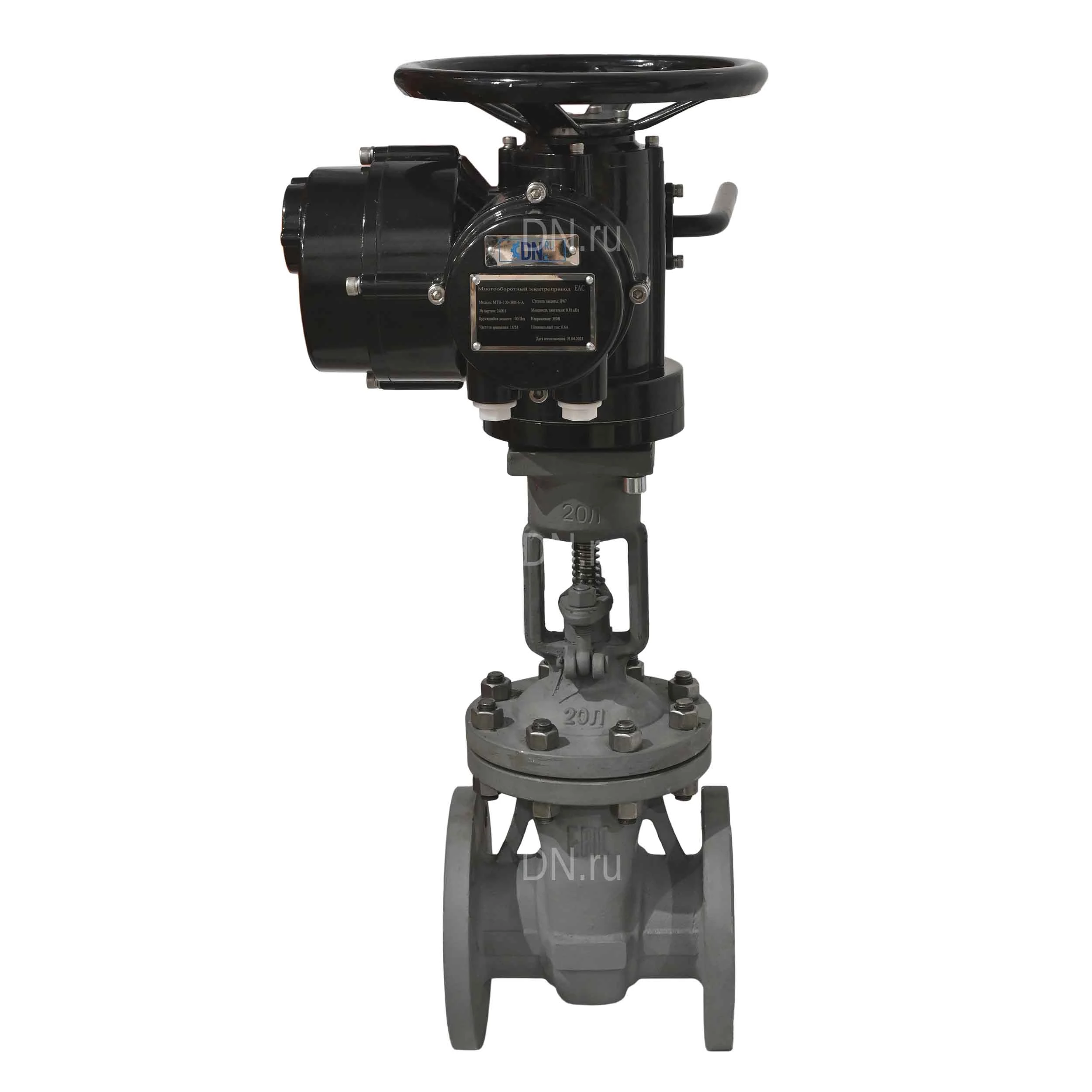

Задвижка клиновая 30с964нж DN.ru GVWR2121M-2W-F-ОСТ Ду80 Ру25 фланцевая, корпус - сталь 25Л, материал клина - сталь 25Л, уплотнение - металл, с ОСТ-фланцем, голым штоком, GAIR, с взрывозащищенным электроприводом ГЗ-ВА.100/24 380В

Задвижка клиновая предназначена для установки на трубопроводе в качестве запорного устройства в системах водоснабжения и химической промышленности.Принцип работы: Клин, соединенный со шпинделем, опускается или поднимается в зависимости от направления вращения штурвала, закрывая или открывая проходное сечение корпуса задвижки.Электроприводы многооборотные взрывозащищенные ГЗ применяются для управления трубопроводной запорной арматурой в химической, нефтяной, газовой отраслях, а так же в топливно-энергетическом комплексе.Электроприводы могут устанавливаться во взрывоопасных зонах классов 1 и 2 по ГОСТ IEC 60079-10-1-2013 в которых возможно образование взрывоопасных смесей газов и паров категорий IIA, IIB с температурным классом Т1, Т2, Т3, Т4 по ГОСТ 31610.20-1-2020 (ISO/IEC 80079-20-1:2017), согласно ГОСТ IEC 60079-14-2013. Технические характеристики задвижки клиновой 30с964нж DN.ru GVWR2121M-2W-F-ОСТ Ду80 Ру25: Тип задвижки - Клиновая Клин - необрезиненный Модель арматуры - 30с964нж Уплотнение - Металл Диаметр - 80 мм Давление номинальное - 25 бар Среда - вода, пар, нефтепродукты, газообразные среды Температура рабочей среды - от -29 до +425°C Применение - водоснабжение, теплоснабжение Тип присоединения - Фланцевый Управление - С электроприводом Класс герметичности - A Крутящий момент - 60 Нм Тип ISO-фланца арматуры - Тип АК Размер штока арматуры - 100 мм Количество оборотов штурвала для открытия/закрытия задвижки - 23 Средний ресурс - 3000 циклов закрытие/открытие Срок службы - 15 лет Гарантия - 1 г. Страна производитель - Россия Вес - 24 кг Задвижка клиновая 30с964нж DN.ru GVWR2121M-2W-F-ОСТ Ду80 Ру25 фланцевая, корпус - сталь 25Л, материал клина - сталь 25Л, уплотнение - металл, с ОСТ-фланцем, голым штоком, GAIR, с взрывозащищенным электроприводом ГЗ-ВА.100/24 380В Технические характеристики электропривода ГЗ-ВА.100/24 380В: Тип электропривода - Многооборотный Наличие моментной муфты - Да Крутящий момент - 100 Нм Напряжение питания - 380В Номинальный потребляемый ток - 2 А Температура окружающей среды - от -45 до +70 °C Скорость - 24 об./мин. Степень защиты корпуса - IP65 Взрывозащита - Да, 1ЕхdIIBT4 Gb Страна производитель - Россия Тип ISO-фланца - Тип А Вес привода - 56.5 кг Электропривод ГЗ-ВА.100/24 380В Габаритные и установочные размеры задвижки клиновой 30с964нж DN.ru GVWR2121M-2W-F-ОСТ Ду80 Ру25: DN - 80 мм L - 280 мм D - 195 мм D1 - 160 мм D2 - 133 мм b - 22 мм f - 3 мм z-d - 8-18 мм Эскиз габаритов задвижки клиновой 30с964нж DN.ru GVWR2121M-2W-F-ОСТ Ду80 Ру25 Габаритные и установочные размеры электропривода ГЗ-ВА.100/24 380В: W - 385 мм H - 310 мм L - 616 мм Эскиз габаритов электропривода ГЗ-ВА.100/24 380В Материалы деталей задвижки клиновой 30с964нж DN.ru GVWR2121M-2W-F-ОСТ Ду80 Ру25: № Наименование детали Материал 1 Корпус сталь 25Л 2 Клин сталь 25Л 3 Шток сталь 20Cr13 4 Болт сталь 45 5 Гайка усталь 35 6 Прокладка нержавеющая сталь+графит 7 Крышка сталь 25Л 8 Уплотнение шпинделя гибкий графит 9 Штифт сталь ASTM A29 1045 10 Сальниковая набивка углеродистая сталь 11 Гайка сталь 35 12 Болт сталь 45 13 Скоба сталь 25Л 14 Подшипник - 15 Манжета - 16 Гайка штока латунь 17 Кожух сталь ASTM A29 1035 Эскиз материалов задвижки клиновой 30с964нж DN.ru GVWR2121M-2W-F-ОСТ Ду80 Ру25
