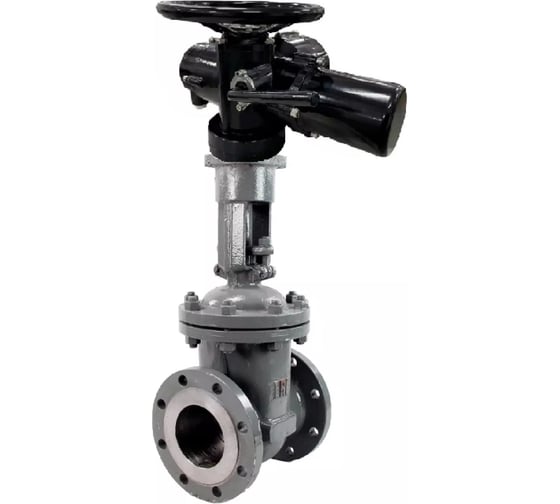

Задвижка клиновая 30с941нж DN.ru GVWR2134M-2W-F-ОСТ Ду250 Ру16 двусторонняя, фланцевая, клин - двухдисковый, шпиндель - выдвижной, корпус - сталь, уплотнение - металл, с ОСТ-фланцем, с голым штоком

Задвижка клиновая предназначена для установки в качестве запорного устройства на трубопроводах по транспортировке воды, пара, масел и нефтепродуктов по отношению к которым материалы, применяемые в задвижке, коррозионностойкие. Общие характеристики задвижки DN.ru 30с941нж Ду250: Тип задвижки - Клиновая Диаметр номинальный DN - 250 мм Давление условное PN - 16 бар Тип присоединения по ОСТ - Б Размер штока арматуры - 122 мм Температура рабочей среды - от -30 до + 425 Тип присоединения - Фланцевый Материал корпуса - Углеродистая сталь A216 Gr WCB/25Л Материал запорного органа - Сталь WCB+D507MO Таблица фигур - 30с941нж Строительная длина - 450 мм Класс материала корпуса - сталь Управление - голый шток Конструкция шпинделя - выдвижной Клин - двухдисковый Тип уплотнения - Металл Цвет задвижки - Оранжевый Вес - 190 кг Страна производитель - Россия Задвижка клиновая 30с941нж DN.ru GVWR2134M-2W-F-ОСТ Ду250 Ру16 двусторонняя, фланцевая, клин - двухдисковый, шпиндель - выдвижной, корпус - сталь, уплотнение - металл, с ОСТ-фланцем, с голым штоком Габаритные и установочные размеры задвижки DN.ru 30с941нж Ду250: DN - 250 мм L - 450 мм (строительная длина) H - 960 мм D - 405 мм D1 - 355 мм D2 - 320 мм b - 30 мм Zxød - 12 x 25 мм Эскиз задвижки DN.ru 30с941нж Ду250 Посадочные размеры под электропривод для задвижки DN.ru 30с941нж Ду250: Присоединение по ОСТ - Тип Б n - M12 HxH - 122 мм D - 108 мм D1 - 135 мм d - 58 мм d1 - 45 мм h - 7 мм h1 - 8 мм Эскиз посадочных размеров под электропривод для задвижки DN.ru 30с941нж Ду250: Основные материалы деталей задвижки DN.ru 30с941нж Ду250: № п/п Наименование детали Материал 1 Гайка шпинделя латунь 2 Уплотнение графит 3 Болт/гайка Ст35 4 Шток сталь 2cr13 5 Седло WCB+D507 6 Клин WCB+D507MO 7 Корпус сталь 25Л Эскиз материалов деталей задвижки DN.ru 30с941нж Ду250
