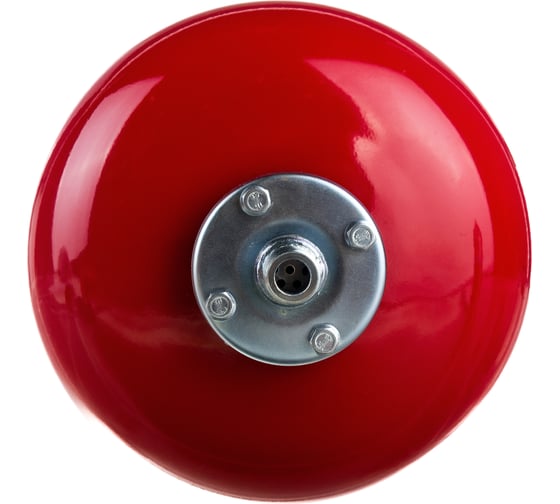

Расширительный бак Wester WRV 500 л 25 бар мембранный для отопления

Расширительные баки Wester WRV предназначены для компенсации температурных расширений теплоносителя в замкнутых системах отопления. В качестве теплоносителя допускается использование воды или водного раствора гликоля с концентрацией до 50%. Общие характеристики Страна производитель - Россия Производитель - Wester Модель - WRV Объем - 500 л Применение - теплоснабжение Ориентация - вертикальный Температура рабочей среды - от -10 до 100 °C Давление воздушной полости бака - 4 бар Рабочее давление max - 25 бар Материал корпуса - углеродистая сталь Тип мембраны - заменяемая Средний ресурс - 100000 циклов Цвет - Красный Вес - 77 кг Расширительный бак Wester WRV 500 л 25 бар мембранный для отопления Устройство расширительного бака 1 присоединение для теплоносителя 2 ниппель для закачивания воздуха 3 мембрана EPDM 4 корпус из стали 5 воздушная полость 6 рабочая полость 7 эпоксиполиэфирное покрытие Габаритные и установочные размеры Присоединение - наружная резьба Диаметр - 750 мм Высота - 1550 мм Эскиз разреза Wester WRV500 л 25 бар Подключение расширительного бака 1 котел 2 насос циркуляционный 3 прибор отопления 4 бак мембранный расширительный Wester WRV 5 клапан предохранительный 6 отключающий кран 7 дренажный кран Схема установки расширительного бака 500 л 25 бар
