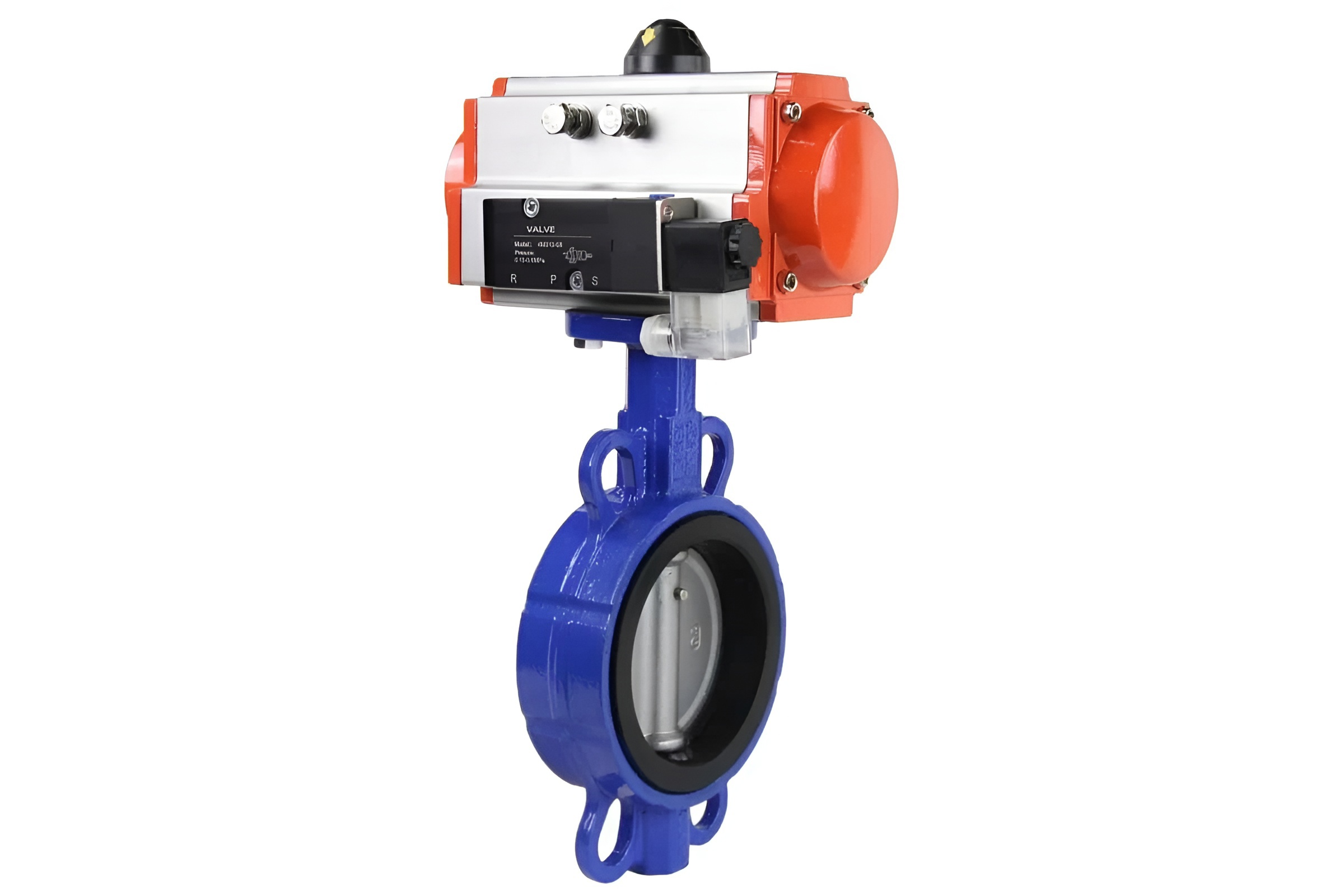

Затвор дисковый поворотный Reon RSV82 Ду40 Ру16 межфланцевый, корпус - чугун GG25, диск - чугун GGG40 с эпоксидным покрытием, уплотнение - EPDM, с редуктором

Дисковый поворотный затвор REON RSV82 Ду40-350 является арматурой общего назначения, используется в качестве запорного или регулирующего устройства в системах холодного и горячего водоснабжения, а также в системах отопления, вентиляции и кондиционирования. Седловое уплотнение и диск затвора устойчивы к теплоносителям на базе гликолевых и спиртовых антифризов, а также устойчивы к щелочным и нейтральным средам (воздух, азот и т.п.). Параметры затвора Reon затвора дискового поворотного Reon RSV82 Ду40 Ру16 Дy40 Py16: Диаметр номинальный DN - 40 мм Давление номинальное PN - 16 бар Тип управления - Ручной (рукоятка, редуктор) Тип присоединения - межфланцевый Температура рабочей среды - от -15℃ до 95℃ Максимальная температура рабочей среды (кратковременно) - от -15℃ до 120℃ Цвет затвора - Синий Наличие блока концевых выключателей - нет Класс герметичности по ГОСТ 9544-2015 - "A" Материал корпуса - Чугун серый GG25/СЧ25/EN-GJL-250 Материал диска - Высокопрочный чугун GGG40/ВЧ40/EN-GJS-400-15 с эпоксидным покрытием Тип уплотнения - EPDM Вес - 4.5 кг Тип ISO-фланца арматуры - F05 Страна производитель затвора - Китай Затвор дисковый поворотный Reon RSV82 Ду40 Ру16 межфланцевый, корпус - чугун GG25, диск - чугун GGG40 с эпоксидным покрытием, уплотнение - EPDM, с редуктором Габаритные и установочные размеры затвора Reon затвора дискового поворотного Reon RSV82 Ду40 Ру16 Дy40 Py16: A - 140 мм В - 70 мм с - 32 мм H - 57 мм К - 140 мм P (Ø) - 9 мм D - 110 мм n-d - 4-18 мм E - 65 мм F - 50 мм n1-d1 - 4-8 мм ØT - 135 мм L - 32 мм Эскиз затвора Reon затвора дискового поворотного Reon RSV82 Ду40 Ру16 Дy40 Py16 Конструкция и материалы затвора Reon затвора дискового поворотного Reon RSV82 Ду40 Ру16 Дy40 Py16: № Наименование Материал 1 Корпус Чугун GG25 / GGG40 (для DN 200-350) 2 Седловое уплотнение EPDM 3 Шток Нержавеющая сталь (AISI416) 4 Диск Высокопрочный чугун GGG40 с эпоксидным покрытием 5 Редуктор Высокопрочный чугун GGG40 / сталь 45 6 Подшипник (5 шт) PTFE 7 Уплотнительное кольцо (2 шт) NBR
